Выносное заземление – . .

Содержание

Назначение разных видов заземления и нормы по их установке

Заземление – система защитного контура, для предотвращения поражения током при замыкании фазы на корпус. Назначение, виды и способы его монтажа – это основные вопросы, стоящие перед каждым собственником жилья и производственного помещения.

Заземляющее устройство – это конструкция, оснащенная заземлителем и заземляющими проводниками.

Виды заземления в зависимости от удаления объекта от защитного контура

По этой характеристике, виды заземляющих устройств подразделяют:

  • выносное;
  • контурное устройство.

Разберем каждое из них подробнее.

Выносное устройство

При этом типе, расположение заземлителя производится за пределами помещения. Выносное (сосредоточенное) защитное устройство монтируют при невозможности оснащения контура на участке со скальным, каменистым грунтом, либо при наличии за участком наиболее подходящего для заземления качества земли.

Разброс производственного оборудования на значительном расстоянии друг от друга – это еще одна причина установки выносной системы.

К преимуществу этого типа, относят возможность выбора места установки с лучшими свойствами грунтов, с малым уровнем сопротивления. К таким грунтам относят – глинистый или песчаный влажный грунт. Но есть у способа существенный минус. Значение коэффициента касания проводника равно 1, из-за удаленности от производственных объектов.

Такой вид защиты монтируют для обслуживания объектов с малыми токами короткого замыкания (не более кВ). Потенциальное напряжение при касании поврежденного участка цепи не меньше потенциала заземлителей.

Контурное устройство

Заземляющие электроды располагаются равномерно, по границам контура обслуживаемого участка и на нем самом. Поэтому, второе название этого типа – распределенное.

При таком способе установки заземлителей, безопасность использования приборами обеспечивается понижением потенциалов на каждом заземлителе и потенциалы их выравниваются. Такой метод позволяет понижать пиковый ток КЗ. Одиночнорасположенные на территории контура заземлители позволяют решать эту проблему.

Каждый метод заземления, при долгой эксплуатации, может повысить сопротивление контура. Для раннего обнаружения неисправности, необходимо периодически осматривать контур и подтягивать гайки на креплении проводов.

Обустройство повторного заземления

Данный метод позволяет понижать опасное для человека значение тока замыкания и других повреждений проводки и электрических приборов. При этом, повторное заземление – это отдельно расположенная и независимая от основного контура система заземлителей.

Установка предусматривает срабатывание в аварийной ситуации ближайшего автомата защиты. Наиболее часто, повторным способом, обустраивается старое здание с устаревшей двухжильной алюминиевой проводкой. Проводку ведут к каждому потребителю от места сварки концевого контакта на основании контура. На корпус щита провода закреплены с помощью болтов и гаек с гроверами.

Виды заземления в зависимости от подведения проводки

До проведения работ по электропроводке здания, необходимо сделать выбор способа подключения к внутридомовой сети провода земли и вида контура защиты. Приведем расшифровку аббревиатур, применяемых в названии видов подводки кабеля:

  • I – изолированная проводка;
  • N – обозначает подключение к нейтральному проводу;
  • Т – символ, обозначающий подключение к заземляющему проводу.

Принята мировая система заземления, в которую входят три основных вида.

IT- система

Практически неприменяемая система в жилищном строительстве. При ней используют сопротивление с большим номиналом или через воздушную прослойку. Применяется этот вид заземления в лабораторных и лечебных помещениях. Служит для обеспечения большого уровня защиты для оборудования и приборов, требующих при обслуживании значительного уровня безопасности и стабильности.

По правилам ПУЭ, для частного хозяйственного строительства, можно использовать систему с независимыми заземлителями.

Система ТТ

Провода подводят к щитовой, на вводе в здание с двумя заземлителями. Наиболее часто применяют для обслуживания систем источников напряжения в сети и на металлическом покрытии системы без изоляции. Значительные показатели работы нулевой проводки на расстоянии от трансформаторов тока до потребителя электроэнергии.

При монтаже может возникнуть сложность, связанная с подбором диаметра проводки для обеспечения безопасности самого заземления. Для этих целей в данный вид подведения провода, устанавливается система отключения.

TN-система

Это, наиболее распространенный вид проведения заземляющего проводника с заземлением нейтрального провода, позволяет подключать к нейтрали всех потребителей тока данного здания.

Подключается все оборудование к заземлению через провода ноля. Все токопроводящие корпуса оборудование и приборы в электрощитовых и других потребителей, при коротком замыкании на корпуса, выключаются от сети с помощью автоматов и предохраняют человека, находящегося в помещении от поражения электротоком.

Она подразделяется на следующие виды:

  1. Система TN – 5. Вид подведения заземления и нулевого провода двумя отдельными проводниками. Такой способ на сегодняшний день является наиболее безопасной для человека. Проводку от источника питания, при этом способе, ведут с использованием трехжильного медного провода с соответствующим сечением для данного здания и количества потребителей. Как правило, для подведения фазы используют коричневый или черный проводник, ноль подводят голубым или синим проводом, а для подведения заземления используется желто-зеленый цвет изоляции.
  2. Система TN-C-S, в ней подводятся к электрощиту два провода, а именно провод нейтрали и провод фазы. И уже в щитке производят разделение ноля на два проводника, один из которых ноль, а второй провод заземления. Для обеспечения надежной и безопасной защиты в щитке требуется устанавливать дополнительный автомат отключения после разводки проводников.

При использовании медных многожильных проводников в проводке старого здания, не оснащенного защитным контуром, появляется оснастить электросеть надежной защитой.

Такая система хорошо предохраняет проводку и бытовые приборы при попадании молнии. При установке УЗО повышается уровень безопасности человека. К минусам можно отнести — установка дополнительного оборудования и снижение безопасности при обслуживании загородного дома.

Сечение проводки и выбор конструкции заземляющих контуров – одни из основных характеристик при проведении монтажа одного из видов заземляющего контура.

Для проведения работ по изготовлению контура заземления используются различные заземлители из искусственных или натуральных металлов. Исходя из пункта 1,7,109 Правил установки, могут быть использованы железобетонный или металлический участок здания, находящиеся в земле защитные оболочки кабелей, погружаемые в скважины трубы и другие.

Нельзя подключать провода заземления к газовым трубопроводам, трубам канализации, отопительным трубопроводам. Но для выравнивания потенциалов тока, данные участки можно использовать.

При мощности электрической сети здания более кВт, его необходимо оборудовать системой заземления. Виды заземления используются для обеспечения безопасной работы сети тока, но величина сопротивления не должна превышать величины 4 Ом.

Заземлители (заземляющие колья, забиваемые в землю для создания контура заземления) обязательно выполняются из меди, оцинкованного или черного металла. Все значения размеров заземлителей и других составляющих контура, приведены в пунктах ПУЭ.

Горизонтальная перемычка контура заземления должна быть заглублена в грунт не менее полуметра, в случае легкого грунта заглублять его следует не менее метра. Горизонтальные перемычки на сопротивление контура влияют больше чем вертикальные заземлители.

При необходимости устанавливается повторный контур заземления электрической сети.

При выборе сечения необходимо ознакомится с требованиями ПУЭ, но провод заземления не может быть меньше провода фазы.

Заземление не сможет заменить автоматический разрыватель цепи и УЗО, а они не смогут выполнить работу заземления.

evosnab.ru

35. Защитное заземление — назначение, схема, принцип действия, область применения

К специальным защитным мерам относится:

  1. защитное заземление

  2. защитное зануление

  3. защитное отключение

  4. сигнализация и блокировка.

Защитное заземление выполняется с целью обеспечения безопасности людей при нарушении изоляции токоведущих частей. Применяется также заземление для защиты от действия атмосферного электричества электрооборудования, зданий и сооружений.

Защитным заземлением называется преднамеренное соединение с землей или ее эквивалентом металлических частей оборудования, в обычных условиях находящихся не под напряжением, но могущих оказаться под напряжением вследствие нарушения изоляции электроустановок.

Действие защитного заземления заключается в том, что оно снижает напряжение между корпусом оборудования, оказавшимся под напряжением, и землей до безопасного значения.

Поясним это на примере сети с изолированной нейтралью (рис. 3.17). Если корпус электрооборудования не заземлен и он оказался в контакте с фазой, то прикосновение человека к такому корпусу равносильно однофазному включению. Если же корпус заземлен, то потенциал корпуса относительно земли падает до безопасно малого значения.

Заземлять необходимо металлические части электроустановок, корпуса электрических машин, трансформаторов, аппаратов, светильников, приводы электрических аппаратов, вторичные обмотки измерительных трансформаторов, каркасы распределительных щитов, щитов управления, шкафов и др.

Защитное заземление применяется в трехфазных трехпроводных сетях напряжением до 1000 В с изолированной нейтралью, а в сетях напряжением 1000 В и выше – с любым режимом нейтрали (рис. 3.18).

36. Заземляющее устройство (контурное, выносное). Требования к заземляющим устройствам, к сопротивлению заземления

Заземляющее устройство – это совокупность заземлителя и заземляющих поводов, соединяющих заземляемые части электроустановки с заземлителем.

Различают естественные и искусственные заземлители.

В качестве искусственных заземлителей используют стальные, вертикально заложенные в землю трубы диаметром от 3 до 5 см, с толщиной стенок не менее 3,5 мм, длиной 2,5 – 3м; угловая сталь, металлические стержни диаметром 10 – 12 мм и длиной 10 м и более.

Для искусственных заземлителей в агрессивных почвах (щелочных, кислых и др.),где они подвергаются усиленной коррозии, применяются медь, омедненный или оцинкованный металл.

В качестве искусственных заземлителей нельзя применять алюминиевые оболочки кабелей, а также голые алюминиевые проводники, так как в почве они окисляются, а окись алюминия – изолятор.

В качестве естественных заземлителей могут быть использованы проложенные в земле водопроводные, канализационные и другие металлические трубопроводы; металлические конструкции и арматура железобетонных конструкций, имеющие соединение с землей; свинцовые оболочки кабелей, проложенных в земле.

Категорически запрещается использовать в качестве заземлителей трубопроводы горючих жидкостей и газов.

Каждый отдельный проводник, находящийся в контакте с землей, называется одиночным заземлителем, или электродом. Если заземлитель состоит из нескольких электродов, соединенных между собой параллельно, он называется групповым заземлителем.

Для погружения в землю вертикальных электродов предварительно роют траншею глубиной 0,7 – 0,8м, после чего забивают трубы или уголки с помощью механизмов. Стальные стержни диаметром 10 –12 мм, заглубляют в землю с помощью специального приспособления, а более длинные с помощью вибратора. Верхние концы погруженных в землю вертикальных электродов соединяют стальной полосой методом сварки.

При контурном размещении заземлителей обеспечивается выравнивание потенциалов при однофазном замыкании на землю, Кроме того, благодаря взаимному влиянию заземлителей уменьшается напряжение прикосновения и напряжение шага в защищаемой зоне. Выносные заземления этими свойствами не обладают. Зато при выносном способе размещения есть выбор места для заглубления заземлителей.

Взаимное влияние труб заземлителей называют экранированием.

Сечение заземляющих проводников должно быть: при голых медных проводниках и открытой прокладке – 4 мм2, при алюминиевых – 6мм2 ;

при изолированных медных проводах – 1,5 мм2 , при алюминиевых – 2,5 мм 2;

при заземляющих жилах кабелей в защитной оболочке, общей с фазными жилами: 1 мм2 – для медных и 1,5 мм2 – для алюминиевых.

Сопротивление заземляющего устройства представляет собой сумму сопротивлений заземлителя относительно земли и заземляющих проводников.

Сопротивление заземлителя относительно земли есть отношение напряжения на заземлителе к току, проходящему через заземлитель в землю.

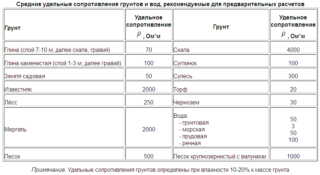

Величина сопротивления заземлителя зависит от удельного сопротивления грунта, в котором заземлитеь находится; типа размеров и расположения элементов, из которых заземлитель выполнен; количества и взаимного расположения электродов.

Величина сопротивления заземлителей может изменяться в несколько раз в зависимости от времени года. Наибольшее сопротивление заземлители имеют зимой при промерзании грунта и в засушливое время.

Наибольшее допустимое значение сопротивления заземления в установках до 1000 В:

10 Ом – при суммарной мощности генераторов и трансформаторов 100 кВА и менее

4 Ом – во всех остальных случаях.

Указанные нормы обосновываются допустимой величиной напряжения прикосновения, которая в сетях до 1000 В не должна превышать 40 В.

В установках свыше 1000 В допускается сопротивление заземления, но не более 4 Ом или 10 Ом.

В установках свыше 1000 В с большими токами замыкания на землю (J3>500 В) сопротивление заземляющего устройства не должно быть более 0,5 Ом для обеспечения автоматического отключения участка сети в случае аварии.

studfile.net

Защитное заземление. Основная и дополнительная системы уравнивания потенциалов. Сторонние проводящие части

Защитное заземлениезаземление, выполняемое в целях электробезопасности.

( ПУЭ п.1.7.29 )

Защитное заземление —это преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением.

Цель защитного заземления—снизить до безопасной величины напряжение относительно земли на металлических частях оборудования, которые не находятся под напряжением, но могут оказаться под напряжением вследствие нарушения изоляции электроустановок. В результате замыкания на корпус заземленного оборудования снижается напряжение прикосновения и, как следствие,- ток, проходящий через тело человека, при его прикосновении к корпусам.

При электрическом переменном токе промышленной частоты (50 герц) берут во внимание только активное сопротивление человека (его тела) и соотносят его с величиной равной 1 кОм. При длительном прохождении тока сопротивление тела снижается до 500 – 300 Ом.

Примечание: сопротивление тела человека постоянному току от 3 до 100 кОм.


Расчеты, приведенные на рисунках, весьма приблизительны, но показывают оценить эффективность защитного заземления.

Существенное влияние на ток, проходящий через человека, оказывает величина тока короткого замыкания и сопротивление системы заземления. Наибольшее допустимое значение сопротивления заземления в установках до 1000 В: 10 Ом — при суммарной мощности генераторов и трансформаторов 100 кВА и менее, 4 Ом — во всех остальных случаях.

Указанные нормы обосновываются допустимой величиной напряжения прикосновения, которая в сетях до 1000 В не должна превышать 40 В.

Защитное заземление применяется в трехфазных трехпроводных сетях напряжением до 1000 В с изолированной нейтралью, а в сетях напряжением 1000 В и выше — с любым режимом нейтрали.

ВНИМАНИЕ!

1. Каждый корпус электроустановки должен быть присоединен к заземлителю или к заземляющей магистрали с помощью отдельного ответвления. Последовательное включение нескольких заземляемых корпусов электроустановок в заземляющий проводник запрещается.

Заземляющее устройство — это совокупность заземлителя и заземляющих проводников, соединяющих заземляемые части электроустановки с заземлителем.


Заземляющее устройство — это совокупность заземлителя и заземляющих проводников, соединяющих заземляемые части электроустановки с заземлителем.

Заземлители

1.Естественные

- водопроводные трубы, проложенные в земле (ХВ)

- металлические конструкции здания и фундаменты, надежно соединенные с землей

- металлические оболочки кабелей

- обсадные трубы артезианских скважин

Запрещено:

- газопроводы и трубопроводы с горючими жидкостями

- алюминиевые оболочки подземных кабелей

- трубы теплотрасс и горячего водоснабжения

Соединение с естественным заземлителем должно быть не менее чем в двух разных местах.

2. Искуственные

Контурные

При контурном заземлении обеспечивается выравнивание потенциалов в защищаемой зоне и уменьшается напряжение шага.
Выносные: групповые и одиночные
Позволяют выбрать место с минимальным сопротивлением грунта.

Традиционно, для искусственных заземлителей применяют угловую сталь толщиной полки не менее 4 мм, стальные полосы толщиной не менее 4 мм или прутковую сталь диаметром от 10 мм.

Широкое распространение в последнее время получили глубинные заземлители с омедненными или оцинкованными электродами, которые по долговечности и затратам на изготовление заземлителя существенно превосходят традиционные методы.

Особая проблема - создание качественного заземления в условиях вечной мерзлоты. Здесь стоит обратить внимание на системы электролитического заземления, позволяющие эффективно решить проблему.


Подробную информацию о различных схемах зазелителей, способах расчета и консультации можно получить на сайте  www.zandz.ru

Основная система уравнивания потенциалов.

Построение основной системы уравнивания потенциалов – создание эквипотенциальной зоны в пределах электроустановки с целью обеспечения безопасности персонала и самой электроустановки при срабатывании системы молниезащиты, заносе потенциала и коротких замыканиях.

Основная система уравнивания потенциаловв электроустановках до 1 кВ должна соединять между собой следующие проводящие части:

1 ) нулевой защитный РЕ- или РЕN- проводник питающей линии в системе TN;

2 ) заземляющий проводник, присоединенный к заземляющему устройству электроустановки, в системах IT и TT;

3 ) заземляющий проводник, присоединенный к заземлителю повторного заземления на вводе в здание;

4)металлические трубы коммуникаций , входящих в здание…

5 ) металлические части каркаса здания;

6 ) металлические части централизованных систем вентиляции и кондиционирования….

7 ) заземляющее устройство системы молниезащиты 2-й и 3-й категории;

8 ) заземляющий проводник функционального ( рабочего ) заземления, если таковое имеется и отсутствуют ограничения на присоединение сети рабочего заземления к заземляющему устройству защитного заземления;

9 ) металлические оболочки телекоммуникационных кабелей.

 Для соединения с основной системой уравнивания потенциалов все указанные части должны быть присоединены к главной заземляющей шине при помощи проводников системы уравнивания потенциалов. (ПУЭ п. 1.7.82)


Несоединенный с ГЗШ элемент конструкции, инженерной системы, независимой системы рабочего заземления ( FE ) и тд. – грубейшее нарушение целостности основной системы уравнивания потенциалов. Появление разности потенциалов ( возможность искры ) – угроза жизни персонала и безопасности объекта.

Примечание: разрядник, указанный на рисунке – специализированный искровой разрядник с малым напряжением срабатывания для систем уравнивания потенциалов. Например: серии «KFSU», «EXFS..» компании DEHN.

Система дополнительного уравнивания потенциалов

-должна соединять между собой все одновременно доступные прикосновению открытые проводящие части стационарного электрооборудования и сторонние проводящие части, включая доступные прикосновению металлические части строительных конструкций здания, а также нулевые защитные проводники в системе TN и защитные заземляющие проводники в системах IT и ТТ, включая защитные проводники штепсельных розеток (ПУЭ п. 1.7.83).


Система дополнительного уравнивания потенциалов значительно улучшает уровень электробезопасности в помещении. Короткие проводники защитного заземления и уравнивания потенциалов, сведенные на шину, формируют эквипотенциальную зону по принципу аналогично основной системы уравнивания потенциалов.


Как видно из рисунков, схема электропитания претерпевает существенные изменения. Чрезвычайно важно обеспечить соединение контактов заземления розеток и клемм заземления стационарных приборов на шину дополнительного уравнивания потенциалов. При этом, даже если не будет выполнено соединение корпусов приборов с шиной ( безалаберная эксплуатация, особенно переносных приборов ) система сохранит свою эффективность по безопасности. Ситуация, когда земли розеток и приборов не подключены к шине, а сторонние проводящие части гарантированно соединены с шиной уравнивания потенциалов, в разы ухудшает электробезопасность в помещении даже по сравнению с классической схемой питания.

Сторонняя проводящая часть - проводящая часть, не являющаяся частью электроустановки.

Если формально подходить к определению, то и металлическая дверная ручка и петли на деревянной двери в деревянном доме являются сторонними проводящими частями.

При формировании дополнительной системы уравнивания потенциалов возникает вопрос, что подключать, а что не подключать на шину дополнительного уравнивания потенциалов, чтобы добиться необходимого уровня электробезопасности и не делать систему слишком громоздкой. Здесь, с точки зрения здравой логики, можно руководствоваться двумя принципами:

  1. Фактическая ( потенциальная ) возможность связи с «землей».
  2. Возможность появления потенциала на сторонней проводящей части при аварии электрооборудования в процессе эксплуатации.

Примеры сторонних проводящих частей подключаемых / не подключаемых к шине дополнительного уравнивания потенциалов:

    Сторонняя проводящая часть

    Рисунок

    Необходимость подключения



    Металлическая полка, закрепленная на стене из непроводящего материала.



    НЕТ



    Металлическая полка, закрепленная на стене из железобетона.


    ДА

    (потенциальная связь с «землей» за счет крепежа к стене)



    Металлическая полка, закрепленная на стене из непроводящего материала.

    На полке расположен электроприбор.


    ДА

    (возможность появления потенциала при аварии прибора с классом изоляции I)



    Металлическая тумбочка с резиновыми (пластиковыми) колесиками на бетонном полу.


    НЕТ



    Металлическая тумбочка с резиновыми колесиками на бетонном полу.

    В помещении грязь и пыль в сочетании с повышенной влажностью.


    ДА

    (потенциальная связь с «землей» за счет загрязнения и повышенной влажности)

    Некоторое количество вопросов с уравниванием потенциалов возникает по ванным и душевым помещениям. Современные требования и рекомендации по устройству системы дополнительного уравнивания потенциалов изложены в циркуляре № 23/2009.

    Широкое применение пластиковых труб породило закономерный вопрос: является ли водопроводная вода сторонней проводящей частью и возможен ли занос потенциала через воду….

    Ответ, содержащийся в циркуляре, несколько настораживает:«Водопроводная вода нормального качества …не рассматривается как сторонняя проводящая часть.»

    К сожалению, вода нормального качества из наших кранов течет не всегда и лучше перестраховаться, используя токопроводящие вставки на отводах от стояков водопровода подключив их к шине дополнительного уравнивания потенциалов, чтобы не подключать отдельно каждый кран. Этот метод в качестве рекомендуемого описан в этом же циркуляре.

    Практика выполнения дополнительной системы уравнивания потенциалов.

    Фактически наиболее распространены пять вариантов выполнения шин системы дополнительного уравнивания потенциалов:

    Вариант 1. С использованием стандартных коробок уравнивания потенциалов ( КУП ).

    Вариант 2. Стальная шина 4х40 ( 4х50 ) с приварными болтами опоясывающая помещение.

    Вариант 3. Стальная шина, уложенная в стандартный пластиковый короб.

    Вариант 4. Использование шины заземления в РЩ ( для небольших помещений ).

    Вариант 5. С использованием специализированного щитка типа ЩРМ – ЩЗ

                       ( встроенный щиток с шиной 100 мм2 ( Cu ) со степенью защиты IP54 ).

    Главные требования нормативов по устройству шины дополнительного уравнивания потенциалов содержат два требования:

    -       возможность осмотра соединения

    -       возможность индивидуального отключения

    1. Длина проводников дополнительной системы уравнивания потенциалов, соединяющих контакты штепсельных розеток, сторонние проводящие части и корпуса электрооборудования не должна превышать 2,5 м.( ? ). Сечение 4 мм2 Сu ( ПВ-1, ПВ-3 ). См. ПУЭ 1.7.82 рис. 1.7.7.
    2. Для электроустановки здания, где применяются негорючие ( ВВГ нг –FRLS…) кабеля, следует с осторожностью использовать кабеля марки ПВ-1, ПВ-3 ( проводники уравнивания потенциалов от дополнительной системы уравнивания потенциалов до ГЗШ или щитовой шины заземления ). Данный тип кабеля, будучи уложенным вместе с негорючими кабелями, формально превращает всю систему в распространяющую горение. В большинстве случаев контролирующие органы относятся к этому спокойно, но в некоторых случаях стоит применить негорючие одножильные кабеля той же марки с нанесением соответствующей маркировки.
    3. Для зданий детских дошкольных учреждений, больниц, специальных домах престарелых и тд. применяемые пластиковые короба должны иметь сертификат о не выделении токсичных веществ при горении. Тоже касается линолеума. Поставляемые в Россию короба Legrand, ABB … таких сертификатов не имеют. Как вариант - короба фирмы DKC в которых в качестве отбеливающего вещества используется мел и есть все необходимые сертификаты.

    МЕД. ГОСТ Р 50571.28 п. 710.413.1.6.3 « Шина уравнивания потенциалов должны быть расположены в самом медицинском помещении или в непосредственной близости от него. В каждом распределительном шкафу или в непосредственной близости от него должны быть расположена шина системы дополнительного уравнивания потенциалов, к которой должны быть подключены проводники…»


    Для учреждений здравоохранения в помещениях гр.1 и особенно в помещениях гр.2 (чистые помещения) удобно воспользоваться вариантом № 5, схема которого представлена на рисунке.

      www.poligonspb.ru

      Что выбрать – глубинное или контурное заземление

      Что выбрать – глубинное или контурное заземление

      Каждый обладатель дачного участка, владелец промышленного оборудования, хозяин частного дома рано или поздно сталкивается с необходимостью монтажа заземления. Какой же тип заземления лучше подойдет под конкретные условия, какое надежнее и выгоднее?

      Для начала определимся, что такое заземление и для чего оно нужно.

      Заземление – это заземляющее устройство (заземлитель и заземляющие проводники), которое соединяет с «землей» заземляемые элементы электрооборудования.

      Заземляющее устройство призвано в случае сбоя работы оборудования или в других чрезвычайных ситуациях направить ток через себя в грунт, обезопасив таким образом находящихся рядом людей и животных.

      Различают заземления контурные (распределенные) и выносные.

      Контурное заземление

      Контурное заземление

      Отличительной чертой контурного заземления является то, что заземляющее устройство соединено в единый замкнутый контур и расположено по периметру защищаемого участка, а иногда и равномерно распределено по всей площади.

      Из-за незначительного расстояния между электродами, помещенным в грунт, любая точка поверхности обладает значительным потенциалом. А между разными точками разность потенциалов, наоборот, будет мала. Так, для человека, который находится внутри контура заземления, напряжение прикосновения будет очень низким. Этот факт обуславливает высокий уровень безопасности при таком типе заземления.

      Контурное заземление чаще всего применяют при установках напряжением выше 1000 В.

      Достоинства контурного заземления

      • Высокая эффективность заземления,
      • Возможность применения на промышленных участках,
      • Коэффициент прикосновения меньше единицы.

      Недостатки контурного заземления

      • Большая стоимость строительно-монтажных работ,
      • Нет возможности выбрать место размещения электродов заземлителя с наименьшим сопротивлением грунта.

      Выносное заземление – это заземление, при котором заземлитель вынесен за пределы защищаемого участка или находится в определенной зоне этого участка.

      Рассмотрим выносное заземление на примере глубинного.

      Глубинное заземление

      Глубинное заземление

      Заземление производится с погружением заземлителей в грунт на глубину до 20-30 метров. При этом заземляющее устройство сконцентрировано на небольшой площади, что дает возможность не распылять монтажные работы по всему участку, как это происходит с контурным заземлением.

      Характерная черта глубинного заземления - достижение заземлителей плотных и водонасыщенных слоев грунта, которые отличаются очень низким сопротивлением и охотно «проглатывают» ток.

      Достоинства глубинного заземления

      • Невысокие затраты на строительно-монтажные работы и последующее благоустройство участка,
      • Возможность выбора места установки заземлителей с грунтом наименьшего сопротивления,
      • Компактность расположения заземляющего устройства.

      Недостатки глубинного заземления

      • Неприменимо в случаях напряжения выше 1 кВ,
      • Отдаленное размещение заземлителя от защищаемого участка, из-за чего на части защищаемой площади коэффициент прикосновения равен единице,
      • Возрастание сопротивления проводника при большом расстоянии до заземлителя.

      Какой же вид заземления выбрать?

      Выбор нужно делать исходя из условий: назначения защищаемого участка, величины напряжения и финансовых условий.

      Глубинное заземление часто применяют на дачных участках и частных домах, где не подразумеваются большие напряжения и нет желания «уродовать» траншеями весь участок.

      Контурное заземление – это прерогатива производственных участков, площадок с установками, находящимися под большим напряжением. Оно надежнее по сравнению с глубинным, но требует финансовых затрат в большем количестве.

      zinkonteh.by

      отличия от рабочего, назначение, схема и устройство

      Содержание статьи:

      Работающие электрические приборы должны иметь заземление. В зависимости от цели оно может быть рабочим или защитным. Первое предназначено для корректной работы устройств, а второе – для защиты людей. Принцип действия одного и второго разный.

      Основные цели и задачи заземления

      Заземление представляет собой заземлитель и заземляющие проводники, по которым ток стекает в грунт и нейтрализуется

      Почва способна нейтрализовать электрический ток, так как степень ее напряжения равна нулю. Сопротивление – это основной показатель заземляющего устройства, по которому можно судить о его качестве и способности выполнять свое предназначение. Удельное сопротивление зависит от состава почвы, наличия в ней химических веществ – кислотных или щелочных, влажности, рыхлости. В зависимости от состава почвы может потребоваться использование какого-либо специального комплекта заземления или же полная замена грунта для корректной работы заземляющих устройств.

      Заземление – это соединение какого-либо прибора, электрической установки или части сети с заземляющим устройством. Оно представляет собой заземлитель и заземляющие проводники, по которым ток стекает в грунт и нейтрализуется.

      Заземлителей может быть несколько. В распределенной схеме они располагаются по периметру объекта, электрическую сеть которого необходимо обезопасить. Проводящая часть (заземлители) обычно выполняются из металла. К ним подводятся заземляющие электроды, которые имеют непосредственный контакт с почвой.

      Устройство контура заземления

      Заземляющее устройство монтируется по контуру. Контур заземления – это несколько проводников электродов, которые забиваются в грунт. Их длина – 3 метра, располагаются они на небольшом расстоянии друг от друга. В качестве соединения применяется горизонтальная металлическая полоса, которую укладывают в почву на небольшую глубину – до 1 метра. Соединение с электродами осуществляется с помощью обычной сварки. В специальных заземляющих комплектах части оборудования соединяются резьбой, что никак не влияет на рабочие свойства.

      Рабочее заземление необходимо в следующих случаях:

      • Защита оборудования от накопления статического электричества. Процессы, происходящие в природе, например, молнии, могут влиять на ток, протекающий в цепи, в результате чего оборудование может быть повреждено. Электроды, установленные в грунте, отводят излишки тока.
      • Защита сети от замыканий.
      • Защита от перенапряжения.

      Пример рабочего заземления – молниеотвод, который присоединен к электродам. Особенно актуально в генераторах, трансформаторах.

      Принцип защитного заземления

      Защитное заземление – это комплекс мер, которые направлены на защиту оборудования и людей, которые с ним работают. Используется для устранения электромагнитных помех, возникающих из-за работающего рядом устройства, а также для нейтрализации помех при коммутации в цепи питания.

      Защита от попадания молнии

      Схема защиты дома от молний

      Воздушная среда – это участок с большим сопротивлением, но разряд имеет мощность, превосходящую данное сопротивление, поэтому пробивает его. По пути следования из верхних слоев атмосферы к земле молния выбирает участки с наименьшим сопротивлением – мокрые участки, стены, деревья и капли воды. Этим объясняется тот факт, что разряды часто попадают в дерево – оно имеет сопротивление меньше, чем воздух вокруг. При попадании в здание ток также проходит по участкам с наименьшим сопротивлением – это металлические трубы, электрические приборы или их металлические детали, влажные стены. Если устройство не имеет заземления, прикосновение к нему в момент прохождения заряда может быть смертельным.

      При установке молниеотвода на крыше заряд попадает в него, а далее движется в землю и нейтрализуется. Важно, чтобы токи не распространялись внутрь объекта, поэтому материалы, которые используются для обустройства заземления, имеют низкое сопротивление. По правилам оно не должно превышать показатель в 4 Ом. Сам молниеотвод должен быть соединен с электродами в грунте.

      Защита от импульсного перенапряжения

      Устройства защиты от импульсных перенапряжений

      Электронное оборудование чувствительно к скачкам напряжения или работающим в их радиусе мощным электрическим установкам. Повредить электронику может внезапно возникший разряд молнии вблизи.

      В качестве примера: во время грозы может возникнуть избыточный заряд в медном кабеле, которыми соединены дома и по которым проходит ток. Заряд при увеличении его размера способен разрушить кабель. В этом случае на линии питания ставится УЗИП – устройство защиты от импульсного перенапряжения, чтобы избыток заряда стравливался в грунт.

      Защита людей

      Корпуса приборов, все металлические элементы способны проводить ток. Если коснуться незаземленного прибора, в котором накопилось статическое электричество, можно получить сильный удар. Это отразится прежде всего на сердечно-сосудистой и нервной системе. Снизить удар помогает резиновая обувь, прорезиненные перчатки, абсолютно сухое помещение, но люди редко ходят по квартире или офису в резиновых сапогах. Подключение третьего провода к корпусу приборов, а затем соединение его с электродами позволяет утилизировать в грунт лишний ток.

      В старых частных и многоквартирных домах заземляющие мероприятия не проводились, поэтому все электрические приборы представляют потенциальную опасность для людей.

      Самодельные устройства могут выглядеть следующим образом: к корпусу прибора подсоединен провод, который выводится на улицу и соединяется с вбитым в землю металлическим изделием (труба, уголок, ведро, арматура). Эти изделия являются хорошими проводниками тока, в отличие от человеческого тела, поэтому ток выбирает металл и уходит в грунт.

      Отличие рабочего заземления от защитного

      Рабочее и защитное заземление по правилам техники безопасности не должно совмещаться водной схеме. При атмосферных разрядах электрические приборы могут повредиться, при этом защитное заземление не сработает.

      В схеме функционального (рабочего) заземления все токонесущие конструкции соединяются с электродами, установленными в грунте. Для корректной работы рабочего заземления используются также предохранители, которые принимают напряжение на себя и выходят из строя.

      Рабочее заземление оборудуется в том случае, если к приборам прилагается указание производителя и требования, которые защищают данное устройство.

      К защитному заземляющему устройству предъявляется больше требований, так как оно имеет более важные задачи: сохранение жизни людей.

      Назначение рабочего заземляющего устройства Назначение защитного заземления
      Большая мощность приборов Трехфазные приборы мощностью менее 1 кВт
      Электронное чувствительное оборудование Одно- и двухфазные устройства, не имеющие контакта с грунтом
      Медицинские приборы Техника мощностью более 1 кВт
      Электронная техника, которая является носителем важной информации В схемах с предохранителями и нулевым защитным проводником

      Самое надежное заземление предусмотрено в схеме электросети дома. Кабели, которые подходят к каждой розетке, должны быть трехжильными. Третья жила соединяется с землей и отводит статическое электричество, а также предотвращает короткие замыкания и попадание молнии внутрь здания.

      Требования к защитному заземлению

      Чтобы заземляющие установки выполняли свои функции, они должны соответствовать определенным параметрам и указаниям производителя оборудования.

      Нюансы, которые влияют на функционал:

      • Сопротивление грунта из-за его физико-химических особенностей. Лучше всего проводит ток влажная глина, графитовая крошка, торф, солончаки или морская вода. Хуже – сухой песок или твердые породы – гранит, щебень, кварц, асфальт, бетон.
      • Площадь контакта заземлителя с почвой. Чем больше площадь, тем более благоприятные условия создаются для перетекания тока, тем быстрее это происходит. Увеличить площадь можно, установив большее количество электродов по контуру здания. В этом случае их соединяют вместе стальной пластиной в единое целое. Если увеличить размер одного электрода, общая площадь также увеличится. Увеличить площадь помогает установка вертикального металлического контура, если нижние слои грунта имеют большее сопротивление, чем поверхностные.

      Поскольку добиться идеального сопротивления почвы трудно, устройства создаются исходя из ее характеристик. Для каждой электрической установки существуют свои нормы сопротивления заземлительных устройств. Например, для электрической подстанции с напряжением более 100 кВт сопротивление не должно быть больше 0,5 Ом, а для домашней сети с системой ТТ, а также применением автоматического отключения – до 500 Ом.

      Необходимо обязательно обрабатывать сварные швы заземления от коррозии

      Заземлители из металла не должны покрываться лакокрасочными материалами. Иногда в качестве заземляющего устройства используется подземная часть здания с металлическими конструкциями – электропроводящий бетон с арматурой внутри. Нельзя использовать газовые металлические трубы для решения проблемы заземления.

      Согласно Правилам устройства электроустановок заземлению подлежат:

      • Сети, напряжение которых выше 380 В.
      • Особо опасные и наружные установки.

      Части оборудования, подлежащие занулению и заземлению:

      • Корпуса электрического оборудования.
      • Вторичная трансформаторная обмотка.
      • Приводы электрических приборов.
      • Распределительные щиты, каркасы шкафов.
      • Металлические конструкции оборудования.
      • Железная оболочка кабеля.

      Если напряжение не превышает 42 В переменного тока или 110 В постоянного, заземление не требуется.

      Бытовое заземление

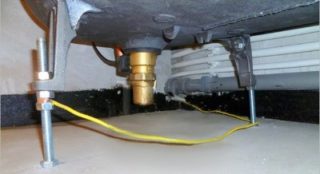

      Заземление ванны в квартире

      Большая часть несчастных случаев в бытовых условиях связана с касанием прибора, который имеет повреждение изоляции. Тело человека в данном случае является проводником тока. Электрические варочные плиты, стиральные и посудомоечные машины, радиаторы отопления, микроволновки, бойлеры, ПК, мойки для посуды – все это металлические конструкции, которые хорошо проводят ток и без заземления могут причинить вред здоровью.

      Короткое замыкание – это соприкосновение фазного и нулевого провода в сети, что приводит к срабатыванию аварийной защиты и отключению прибора от питания. Чаще всего происходит не короткое замыкание, а утечка тока, который накапливается в корпусе бытового оборудования. Это может привести к поражению электричеством.

      Для безопасности человека необходимо устанавливать розетки с заземляющими контактами. К розетке должен быть подведен трехжильный кабель. При двухжильной и трехжильной системе заземление оборудуется по-разному – от распределительной коробки или электрического щитка.

      В качестве заземлителя нельзя использовать газовые, водопроводные или трубы централизованного отопления.

      Работа заземления при неисправностях электрооборудования

      Под неисправностью оборудования подразумевают повреждение изоляции и возникновение фазы в корпусе прибора. Если части оборудования находятся под напряжением, но не имеют защиты в виде заземления и УЗО, человек, не подозревающий об опасности, может получить удар током.

      Во втором варианте утечка тока может быть не значительной, устройство защиты оборудования не среагирует на напряжение и не отключит прибор. Человек может получить незначительный удар.

      Если корпус не заземлен, но УЗО установлено, оно сработает через 0,02 секунды после прикосновения человека к корпусу прибора. Этого времени не достаточно для нанесения вреда здоровью.

      Самой эффективной с точки зрения безопасности схемой является наличие заземления и УЗО. При возникновении утечки тока и переходе его в грунт УЗО реагирует и отключает прибор.

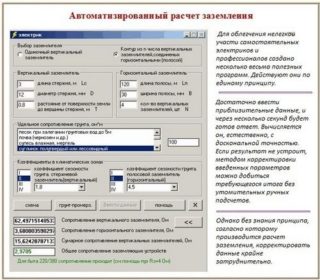

      Как производится расчет параметров основных заземляющих элементов

      Расчет параметров заземляющего устройства выполняется по формулам. Исходными элементами являются:

      • сопротивление грунта на данном участке;
      • длина, толщина, диаметр электродов, а также их количество.

      На практике во всех случаях бывают расхождения с намеченным планом работ, так как показатель почвы необходимо анализировать более точно. Сделать это практически невозможно: на 100 квадратных метрах необходимо пробурить около 100 мини шахт глубиной до 10 м, чтобы оценить слои почвы, ее состав и включения элементов – глины, известняка, песка и других компонентов.

      Установку заземляющих устройств проводят по главному принципу заземления: наличие запаса прочности, имея усредненные значения параметров. Чем ниже получается сопротивление, тем лучше для всех электрических приборов и людей.

      Установка заземлителей

      Вертикальные электроды более эффективно выполняют свои функции, так как их можно установить на большую глубину. При горизонтальной укладке на небольшую глубину сопротивление увеличивается, особенно в зимний период, когда верхние слои грунта промерзают.

      Для электродов применяют штыри, длина которых более 1 метра (обычно 1,5 м). Такие конструкции легко забить в грунт с помощью обычного молотка, соединение выполняется в горизонтальной плоскости не менее 0,5 м в глубину.

      strojdvor.ru

      Рабочее заземление, отличие от защитного заземления

      Заземляющими принято называть устройства, способные обеспечить надежные пути стекания аварийного тока в землю. Необходимость в этом может возникнуть по самым разным причинам, основные из которых – создать условия для нормального функционирования электроустановки или гарантировать безопасность работающих на ней людей. Эти функциональные различия следует четко усвоить. Они помогут понять, что называется рабочими заземлениями и в чем их отличие от защитных мер. В рассмотренных ранее причинных определениях в первом случае используется рабочее или функциональное заземление, а во втором – его аналог.

      Рабочее заземление

      Выдержка из ПУЭ-7, пункт 1.7.30. Рабочее (функциональное) заземление — заземление точки или точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки (не в целях электробезопасности).

      В отличие от защитного заземления, используемого исключительно в целях безопасности людей, рабочее заземление предназначается для того, чтобы гарантировать нормальную работу электрических приборов и устройств.

      Обратите внимание: Эта его функция должна выполняться независимо от того, в каких условиях работает электрооборудование: в нормальных штатных или в аварийных.

      Реализуется функциональное заземление самым непосредственным образом – через подсоединение металлических токопроводящих частей к так называемому «заземлителю». В качестве этой разновидности ЗУ допускается использовать подключенные к заземляющей конструкции молниеотводы, защищающие предприятия и другие объекты от грозы. Эти же устройства помогают уберечь действующее оборудование от наведенных (или индуцированных) ЭДС, представляющих ничуть не меньшую угрозу для него.

      схема рабочего заземления через пробивной предохранительсхема рабочего заземления через пробивной предохранитель Схема рабочего заземления через пробивной предохранитель в трехпроводной сети схема рабочего заземления с глухозаземленной нейтральюсхема рабочего заземления с глухозаземленной нейтралью Схема рабочего заземления с глухозаземленной нейтралью в четырехпроводной сети

      В ряде случаев функциональное заземление организуется для того, чтобы создать условия для срабатывания специальных приспособлений пробивного типа (предохранителей, резисторов и подобных им).

      Хорошо усвоив, что называют рабочими заземлениями, пользователь сможет понять не только их отличие от защитного, но и то, что эффективность его действия зависит от параметров конструкции ЗУ. Под ним в первую очередь понимается сопротивление цепи стекания тока в землю, величина которого согласно требованиям ПУЭ не должна превышать нормируемого значения (25-30 Ом).

      Защитное заземление

      Защитным заземлением называют умышленное соединение металлических нетоковедущих частей с землей или же ее аналогом с целью защиты людей от удара током.

      Дополнительная информация: Функцию заземлителя в этом случае могут выполнять и естественные ЗУ, под которыми понимаются уже проложенные в земле элементы строительных конструкций и коммуникаций.

      схема сетисхема сетиСхема сети с заземленной нейтралью и защитным заземлением потребителя электроэнергии.

      С помощью искусственных и естественных заземляющих конструкций удается предотвратить поражение человека током в ситуациях, когда корпус оборудования или бытового прибора случайно оказывается под напряжением. В этом случае срабатывает принцип шунтирования аварийной цепи более низким сопротивлением, по которому опасный ток «уходит» в землю.

      Согласно этому рисунку через тело прикоснувшегося к корпусу человека протекает лишь малая доля общего тока, а большая его часть «стекает» в грунт через параллельную цепь.

      Чем они отличаются

      Разницу между двумя этими видами сможет уловить только основательно изучивший их особенности человек. Для непрофессионала они с трудом различимы, поскольку чаще всего организуются с привлечением одних и тех же технических средств.

      Отличия между рабочим заземлением и защитным заземлением проявляется не столько в технической части, сколько в том, для каких конкретных целей они организуются. В обоих случаях для обустройства ЗУ используются специальные приспособления (конструкции), способные отводить опасные токи на землю. И там и там потребуется присоединить корпуса приборов через толстую медную жилу к тому сооружению, которое выбрано для надежной защиты электрооборудования и людей.

      Хорошо различимое отличие рабочего заземления от своего аналога состоит в следующем:

      1. функциональное заземление делается с целью защиты оборудования и приборов, подключенных к данной электрической сети, от выхода их из строя;
      2. для его реализации допускается использовать молниеотводы и распределенные системы выравнивания потенциалов, подключенные к местному заземляющему контуру;
      3. оно в меньшей мере, чем защитное, обеспечивает безопасность работающего на линии персонала и простых людей.

      Хороший пример такой разницы – так называемые «переносные» или временные конструкции, применяемые исключительно для защиты работающих на отключенном оборудовании специалистов. К защите электроустановок они никакого отношения не имеют (последние отключены) и даже при случайной подаче в линию стороннего напряжения представляют угрозу лишь для человека. То есть это – чисто защитная мера.

      Другим характерным отличием защитного заземления является обязательное присоединение к заземлителю все металлические части корпусов оборудования, то есть каркасы, рамы, стальные ограждения и тому подобное. Функцию самого заземлителя в этом случае могут выполнять как искусственно созданные конструкции, так и уже проложенные в земле стальные элементы коммуникаций (включая различные виды металлических труб и кабельных экранов).

      Важно! Исключение составляют элементы газовых и нефтяных трубопроводов.

      К частям оборудования, подлежащим обязательному рабочему занулению и заземлению относятся:

      • Приводы всех без исключения электрических аппаратов.
      • Корпуса работающих на объекте электрических машин, а также понижающих трансформаторов, используемых для питания переносных светильников.
      • Обмотки измерительных преобразователей, относящихся к разряду вторичных.
      • Стальные остовы и корпуса передвижных (переносных) электрических приемников.
      • Все открытые части работающего в данный момент оборудования.

      Во всех этих случаях при невозможности организации заземления для снижения опасности поражения людей согласно ПУЭ используют электроприемники, рассчитанные на напряжение не более, чем 42 Вольта.

      В заключение еще раз отметим, что различия двух типов заземлений в основном проявляются в их назначении и касаются технической стороны лишь не в значительной мере.

      fishkielektrika.ru

      Защитное заземление принцип действия

      ⇐ ПредыдущаяСтр 10 из 17Следующая ⇒

      Защитным заземлением называется преднамеренное электри­ческое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением.

      Защитное заземление необходимо выполнять при номиналь­ном напряжении более 380 В переменного тока и 440 В постоян­ного тока во всех случаях; при номинальном напряжении от 42 до 380 В переменного тока и от 110 до 440 В постоянного тока при выполнении работ в условиях с повышенной опасностью и особо опасных. Защитному заземлению подлежат металлические корпу­са машин, приборов, аппаратов, электроинструментов, каркасы щитков, пультов и шкафов, металлические корпуса кабелей я кабельных муфт, стальные трубы электропроводок.

      Целью защитного заземления является понижение напряжения между корпусом и землей до безопасного значения, т. е. уменьше­ние напряжения прикосновения и, следовательно, тока, протекаю­щего через тело человека.

      Защитное заземление необходимо выполнять при номиналь­ном напряжении более 380 В переменного тока и 440 В постоян­ного тока во всех случаях; при номинальном напряжении от 42 до 380 В переменного тока и от 11О до 440 В постоянного тока при выполнении работ в условиях с повышенной опасностью и особо опасных. Защитному заземлению подлежат металлические корпу­са машин, приборов, аппаратов, электроинструментов, каркасы щитков, пультов и шкафов, металлические корпуса кабелей я кабельных муфт, стальные трубы электропроводок.

      При замыкании фазы на корпус в отсутствие защитного зазем­ления через человека, стоящего на земле, могут протекать токи опасные для жизни. Если, корпус заземлен, большая часть тока замыкается через заземляющее устройство так как его сопротивление мало по сравнению с сопротивле­нием тела человека. Электрический потенциал земли повышает­ся, понижается разность потенциалов между корпусом и землей и уменьшаются, следовательно, напряжение прикосновения и ток, протекающий через тело человека.

      Заземляющее устройство состоит из заземлителя и заземляю­щих проводников (рис.3).

      Рис. 3. Схема устройства защитного заземления:

      I — электроустановки; 2 — заземляющие проводники; 3 — магистраль заземления; 4 — заземлители

      Рис. 4.7. Схема измерения сопротивления заземления с помощью амперметра И Вольтметра



      Заземлитель представляет собой проводник или несколько проводников, соединенных между собой и имеющих непосредственный контакт с землей. Заземлители могут быть естественными и искусственными. В качестве естественных заземлителей могут быть использованы токопроводящие части зданий, сооружений, заглубленные в землю, водо- и другие трубо­проводы, свинцовые оболочки кабелей. Запрещается использовать в Качестве естественных заземлителей трубопроводы для газа и других взрывоопасных веществ.

      В качестве искусственных заземлителей применяют уголки, трубы из стали, меди или оцинкованного металла, которые за­глубляются в траншею ниже уровня промерзания грунта. Заземлители соединяются между собой с помощью сварки. Заземляемые элементы электроустановок подсоединяются к заземлителям с помощью заземляющих проводников. Если зазем­ляющий проводник имеет два или более ответвлений, то образую­щаяся система называется магистралью заземления. В качестве заземляющих проводников применяют изолированные и неизолироВанные провода, угловую и полосовую сталь, трубы. Заземляющие проводники соединяются между собой, а также с заземлителями сваркой, а с электроустановкой — сваркой или с помощью болтов. Каждый заземляющий объект подсоединяется к магистрали заземления отдельным ответвителем, последовательное соединение не допускается, так как обрыв одно­го из проводников приводит к отключению от заземляющего уст­ройства остальных приемников. Качество защитного заземления оценивают по его сопротивлению. Согласно ГОСТ 12.1.030.81 со­противление заземляющего устройства не должно превышать, Ом, для сетей с заземленной нейтралью напряжением, В:

      660/380 2

      380/220...... .4

      220/127 ........ 8

      Для сетей с большими токами замыкания на зем­лю (более 500 А) сопротивление заземления не должно превы­шать 0,5 Ом.

      Для некоторых устройств и аппаратуры связи сопротивление защитного заземления может быть увеличено до 10 Ом и более.

      Для определения технического состояния заземляющего устройства периодически проводится его проверка. Она включает в себя внешний осмотр видимой части, контроль надежности соеди­нения заземляющих проводников, выборочное вскрытие грунта, измерение сопротивления петли «фаза—нуль», измерение сопро­тивления заземляющего устройства.

      Измерение сопротивления заземляющего устройства на телефонно-телеграфных станциях проводят 2 раза в год -- летом (в период наибольшего просыхания грунта) и зимой (в период наи­большего промерзания грунта). На радиорелейных станциях, станциях радиотрансляционных узлов проверка ежегодная — в летнее время, а на воздушных и кабельных линиях связи -- перед началом грозового периода (апрель—май).

      Каждое заземляющее устройство должно иметь паспорт, в котором приводятся схема заземления, технические характеристики результаты проверок.

      По своему устройству защитное заземление может быть вынос­ным и контурным. Заземлители выносного защитного заземления уходятся за пределами расположения заземляемых объектов. Вы­носное заземление используется в том случае, когда нельзя раз­местить заземлители на территории, где находятся защищаемые объекты, или когда сопротивление грунта, где находятся электро­приемники, слишком велико или заземляемые объекты рассредо­точены на территории. Такой тип заземляющего устройства приме­няется обычно для электроустановок до 1000 В с малыми токами замыкания на землю.

      В последнее время применяют и контурное заземление, при котором заземлители располагаются по контуру и внутри площад­ки с заземляемыми объектами, что приводит к выравниванию по­тенциала площадки и уменьшению напряжения прикосновения и шага. напряжение прикосновения будет наибольшим, если человек сходится между двумя заземлителями, и наименьшим, если чело­век находится над заземлителем. Напряжение шага уменьшается по мере удаления от заземлителя и резко возрастает на краю контурного заземления, где наблюдается резкий спад потенциала.

      Билет 30

      К основным изолирующим средствам в электроустановках до 1000 В относятся:

      диэлектрические перчатки;

      инструмент с изолирующими рукоятками;

      указатели напряжения.

      К дополнительным средствам относятся:

      диэлектрические галоши;

      диэлектрические резиновые коврики;

      изолирующие подставки.

      Указатели напряжения применяются для проверки отсутствия или наличия напряжения без измерения его значения. Различают указатели напряжения для электроустановок до 1000 В и выше 1000 В. В установках до 1000 В применяются двухполюсные и од­нополюсные указатели напряжения (рис.7). В указатели вмонтированы неоновые лампочки, которые загораются при протека­нии через них тока, сигнализируя таким образом о наличии на­пряжения в сети.

      Диэлектрические перчатки, галоши, боты и коврики делают из резины специальных марок, имеющей высокую элек­трическую прочность.

      Рис.9 Изолирующие защитные средства из резины

      Диэлектрические перчатки выпускают двух типов (для устано­вок до 1000 В и выше 1000 В) и нескольких размеров. Перед на­чалом работ перчатки проверяют на герметичность (отсутствие проколов и дрожогав).

      Диэлектрические галоши и боты используют в качестве допол­нительного средства защиты при работе в электроустановках, а также для защиты от напряжения шага. Галоши и боты бывают нескольких размеров. Их надевают на обычную сухую обувь, очи­щенную от загрязнений. Запрещается постоянное ношение диэлек­трических галош во избежание их повреждения.

      Диэлектрические коврики толщиной 6 мм и размерами не ме­нее 50X50 ом имеют рифленую поверхность. Диэлектрические коврики расстилаются перед электроустаиовками, находящимися в помещениях с повышенной опасностью и особо опас­ных. В сырых и пыльных помещениях диэлектрические свойства ковриков резко снижаются, и они не могут обеспечить надежную изоляцию человека от пола. В таких случаях вместо ковриков применяют изолирующие подставки. Они представляют собой на­стил размером не менее 50x50 см из сухих деревянных планок, которые расположены друг от друга на расстоянии не более 3 см (рис.9). Настил укрепляется на фарфоровых изоляторах, ника­ких металлических креплений подставка не имеет. Изолирующие подставки имеют механическую и электрическую прочность, пре­вышающую прочность диэлектрических ковриков.

      Все защитные изолирующие средства хранятся в закрытых по­мещениях и защищаются от воздействия влаги, пыли и механиче­ских повреждений. Перчатки, боты, галоши и коврики, кроме этого, должны быть защищены от воздействия химических веществ солнечных лучей и тепла нагревательных приборов, в противном случае возможно разрушение резины.

      Поскольку в процессе эксплуатации механические и диэлек­трические свойства защитных средств могут ухудшаться, произво­дятся их периодические проверки и испытания. Периодические проверки заключаются во внешнем осмотре защитного средства инженерно-техническим персоналом. При наличии повреждений защитное средство бракуется

      Билет 31

      Защитное отключение

      Защитное отключение — это быстродействующая защита, обеспечивающая автоматическое отключение электроустановки при возникновении в ней опасности поражения током. Такая опас­ность появляется в случае, если корпуса электроустановок оказы­ваются под -напряжением, при замы-каши фазы на землю или при сни­жении сопротивления изоляции про­водов. Для того чтобы быстро от­ключить участок цепи при возник­новении опасности поражения элек­трическим током, применяют устрой­ства защитного отключения (УЗО). УЗО применяются как самостоятельное средство защиты взамен за­щитного заземления или зануления или в дополнение к ним. Чаще все их используют в электроустановках до 1000 В: для передвижных электроустановок, электроинструментов, для стационарных электроустановок, в которых заземление или зануление применить невозможно.

      Схема УЗО, реагирую­щего на напряжение на корпусе приведена на рис.5.

      Датчиком в схеме служит реле напряжения РН, включенное между корпусом и вспомогательным заземлителем. При пробое одной из фаз на корпус он оказывается под напряжением. Если напряжение на корпусе превысит предельно допустимое напряжение, срабатывает реле РН, замыкается цепь отключающей катушки ОК автоматического выключателя АВ. Электроустановка отключается от сети. До момента срабатывания автоматического выключателя в качестве меры защиты действует схема защитного заземления.

      Такой тип УЗО применяют на сетях, где защитное заземление или зануления малоэффективны. Достоинством схемы является простота, а недостатком - отсутствие самоконтроля и селективности, а также применение вспомогательного заземления.

      Рис. 5 Схема УЗО, реагирую­щего

      на напряжение на корпусе

      Билет 32

      Дополнительные защитные средства используются в сочетании с основными, а также служат мерой защиты от напряжения шага, В установках напряжением до и выше 1000 В применяются различные защитные средства.

      К основным изолирующим средствам в электроустановках выше 1000 В относятся: изолирующие штанги;

      изолирующие и токоизмерительные клещи;

      указатели напряжения;

      изолирующие устройства и приспособления для ремонтных ра­бот (изолирующие лестницы, площадки, габаритники и т. п.).

      К дополнительным средствам защиты относятся:

      диэлектрические перчатки;

      диэлектрические боты;

      диэлектрические резиновые коврики;

      изолирующие подставки.

      Изолирующие штанги применяются для включения и отключе­ния ножей разъединителей, для наложения временных заземле­ний, проверки отсутствия или наличия напряжения и т. п. Штанги имеют три части — рабочую (7), изолирующую (2) и рукоятку (4), отделенные ограничительным кольцом (3) (рис.6,а).

      Изолирующие клещи применяются для смены трубчатых пре­дохранителей, для установки резиновых накладок на ножи разъединителей без снятия напряжения. Конструкции клещей различны. Они могут выполняться полностью из диэлектрика (рис.6,6) или иметь диэлектрическую изолирующую часть и рукоят­ку Изолирующие клещи применяют в закрытых помещениях, но допускается их применение в сухую погоду и в открытых элек­троустановках.

      Указатели напряжения применяются для проверки отсутствия или наличия напряжения без измерения его значения. Различают указатели напряжения для электроустановок до 1000 В и выше 1000 В. В установках до 1000 В применяются двухполюсные и од­нополюсные указатели напряжения (рис.7). В указатели вмонтированы неоновые лампочки, которые загораются при протека­нии через них тока, сигнализируя таким образом о наличии на­пряжения в сети.

      Двухполюсные указатели применяются в уста­новках как переменного, так и постоянного тока. При использова­нии двухполюсных указателей необходимо касаться двух частей электроустановки, между которыми определяется наличие напря­жения.



      Рис.7 Указатель напряжения для электроустановок до 1000 В

      Рис. 8 Инструмент с изоли­рующими рукоятками

      Однополюсный указатель требует прикосновения только к одной части электроустановки. Электрическая цепь замыкается через тело человека, когда он касается пальцем металлического контакта указателя. Ток, протекающий через человека, не опасен, но достаточен для зажигания неоновой лампы. Однополюсный указатель УНН-1 выполнен в виде авторучки. При применении однополюсных указателей нельзя пользоваться диэлектрическими перчатками, изолирующими подставками, так как в этом случае ток, протекающий по цепи, оказывается недостаточным для того, чтобы загорелась неоновая лампочка.

      Инструмент с изолирующими рукоятками применяется для слесарно-монтажных работ в электроустановках без снятия напряжения. Рукоятки инструмента изготавливаются из изоляционного материала и имеют длину не менее 10 см; они снабжаются упорами, чтобы избежать соскальзывания руки и касания металлических частей инструмента. Перед началом работы с инструментом надо проверить состояние изолирующих рукояток. При наличии на них трещин или сколов пользоваться инструмен­том запрещается.

      Диэлектрические перчатки, галоши, боты и коврики делают из резины специальных марок, имеющей высокую элек­трическую прочность.

      Рис.9 Изолирующие защитные средства из резины

      Диэлектрические перчатки выпускают двух типов (для устано­вок до 1000 В и выше 1000 В) и нескольких размеров. Перед на­чалом работ перчатки проверяют на герметичность (отсутствие проколов и дрожогав).

      Диэлектрические галоши и боты используют в качестве допол­нительного средства защиты при работе в электроустановках, а также для защиты от напряжения шага. Галоши и боты бывают нескольких размеров. Их надевают на обычную сухую обувь, очи­щенную от загрязнений. Запрещается постоянное ношение диэлек­трических галош во избежание их повреждения.

      Диэлектрические коврики толщиной 6 мм и размерами не ме­нее 50X50 ом имеют рифленую поверхность. Диэлектрические коврики расстилаются перед электроустаиовками, находящимися в помещениях с повышенной опасностью и особо опас­ных. В сырых и пыльных помещениях диэлектрические свойства ковриков резко снижаются, и они не могут обеспечить надежную изоляцию человека от пола. В таких случаях вместо ковриков применяют изолирующие подставки. Они представляют собой на­стил размером не менее 50x50 см из сухих деревянных планок, которые расположены друг от друга на расстоянии не более 3 см (рис.9). Настил укрепляется на фарфоровых изоляторах, ника­ких металлических креплений подставка не имеет. Изолирующие подставки имеют механическую и электрическую прочность, пре­вышающую прочность диэлектрических ковриков.

      Все защитные изолирующие средства хранятся в закрытых по­мещениях и защищаются от воздействия влаги, пыли и механиче­ских повреждений. Перчатки, боты, галоши и коврики, кроме этого, должны быть защищены от воздействия химических веществ солнечных лучей и тепла нагревательных приборов, в противном случае возможно разрушение резины.

      Поскольку в процессе эксплуатации механические и диэлек­трические свойства защитных средств могут ухудшаться, произво­дятся их периодические проверки и испытания. Периодические проверки заключаются во внешнем осмотре защитного средства инженерно

      Билет 33




      infopedia.su

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
