Система уравнивания потенциалов: что это?

Содержание

• 1 Система уравнивания потенциалов
• 2 Основная система уравнивания потенциалов (ОСУП)
• 3 Важно знать!!! (ОСУП)
• 4 Дополнительная система уравнивания потенциалов

Система уравнивания потенциалов необходима для того чтобы выполнить электробезопасность своего дома. Многие люди, наверное, слышали об этом, но не все знают, что это такое. В этой статье вы узнаете, как выполнить монтаж системы уравнивания потенциалов.

Система уравнивания потенциалов

Систему уравнивания потенциалов нельзя монтировать в домах, которые имеют систему заземления TN-C. Система уравнивания потенциалов (СУП) может иметь два вида, к которым относится:

1. Основная система уравнивания потенциалов (ОСУП).
2. Дополнительная система уравнивания потенциалов (ДСУП).

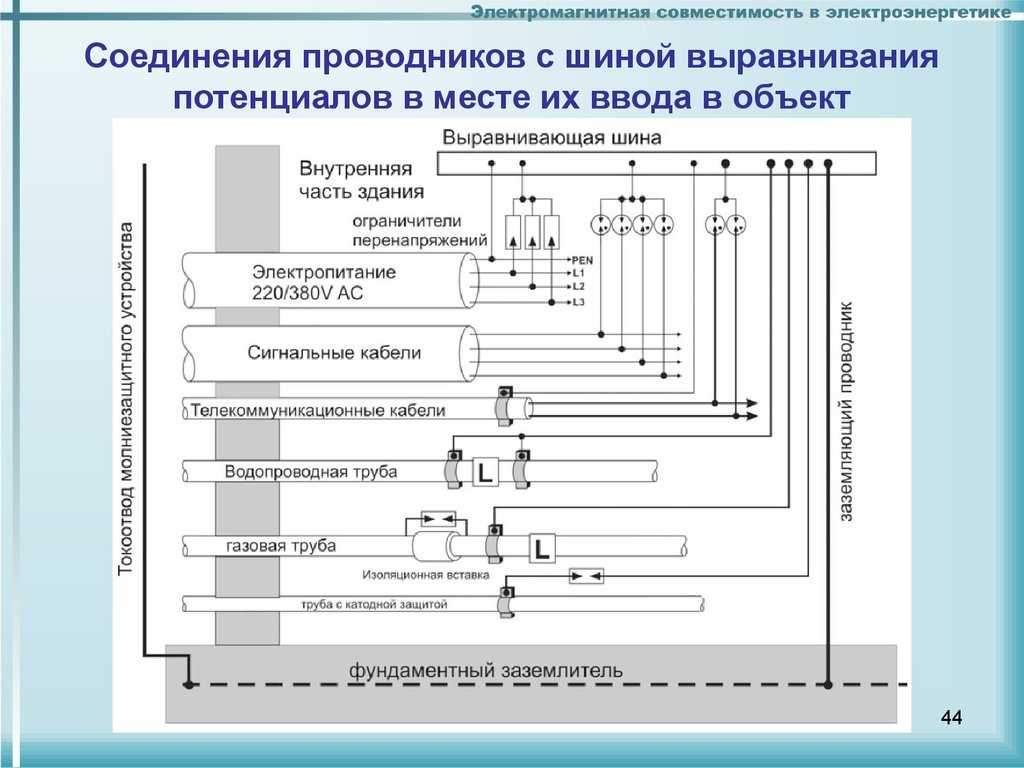

СУП предназначается для того, чтобы выполнить выравнивание потенциалов у всех проводящих частей здания:

• Элементы здания.
• Конструкции зданий.
• Инженерные сети.
• Системы молниезащиты.

Все соединения вам необходимо выполнять с помощью защитных проводников PE. Эти проводники смогут образовать «сетку» в здании. Эта сетка должна соединять все составные части с заземляющими устройствами. В случае попадания на проводящие части здания напряжения возникнет ток короткого замыкания, который в дальнейшем приведет к отключению поврежденного участка. Чтобы обезопасить свой дом, также можно выполнить систему заземления TT.

Основная система уравнивания потенциалов (ОСУП)

Эта система уравнивания потенциалов состоит из следующих элементов:

• Контура заземления.
• Главной заземляющей шины.
• Сетки защитных проводников.
• Проводников уравнивания потенциалов.

Главную заземляющую шину необходимо установить в вводном распределительном устройстве здания. К главной заземляющей шине вам необходимо будет подключить стальную полосу, которая будет идти от контура заземления.

К главной заземляющей шине вам также необходимо будет подключить:

1. PEN проводник вводной линии.
2. PE проводник.

Затем от главной заземляющей шины будут отходить PE проводники групповых линий электропроводки. Также от нее должны отходить PE проводники уравнивания потенциалов проводящих частей здания.

Важно знать!!! (ОСУП)

• Нельзя соединять PE проводник и N проводник.

Соединение этих проводников, запрещено начиная с главной защищающей шины.

• Схема соединения к заземляющим конструкциям.

Схема соединения к заземляющим конструкциям обязательно должна быть радиальной. Радиальная схема будет выполнена следующим образом: на заземляющую часть здания должен приходиться свой проводник уравнивания потенциалов.

Важно знать! Соединять проводники уравнивания потенциалов шлейфом запрещено.

• Коммутационные аппараты защиты.

Помните, что в защитных цепях запрещается устанавливать коммутационные аппараты.

Дополнительная система уравнивания потенциалов

ДСУП необходима для того чтобы обеспечивать дополнительную защиту в помещениях с повышенной опасностью. Дополнительная система уравнивания потенциалов состоит из следующих элементов:

1. Коробки уравнивания потенциалов.
2. Проводников уравнивания потенциалов.

Для того чтобы осуществить монтаж ДСУП вам необходимо определиться с местом установки коробки уравнивания потенциалов.

Теперь вам необходимо будет соединить шину PE вводного электрического щитка и шину PE, которая располагается в КУП. Сделать это можно с помощью медного провода, который имеет сечение в 6 мм. Если вам будет интересно, тогда прочтите, что такое защита IP.

К третьему шагу относится то, что вам необходимо будет выполнить заземление всех металлических конструкций в ванной комнате:

1. Отопление.
2. Водопровод.
3. Горячий водопровод.
4. Ванная.

Защитные проводники от заземленных конструкций также необходимо подключить к шине PE. Крепление к трубам можно выполнить с помощью металлических хомутов. К дополнительному заземлению будут подлежать все розетки в ванной комнате. Защитные проводники обязательно должны иметь сечение кабеля от 2.5 до 6 мм.

После проведения монтажа системы уравнивания потенциалов вам обязательно необходимо пригласить специалистов, которые проведут следующие измерения:

1. Измерение сопротивления заземления.
2. Проверка наличия цепи между заземляющими конструкциями.

Читайте: почему в ванной бьет током.

Система заземления операционной и других помещений гр.2

ГОСТ Р 50571.28 п. 710.413.1.6.1 « В каждом медицинском помещении группы 1 или 2 должна быть выполнена система дополнительного уравнивания потенциалов для уравнивания электрических потенциалов…»

См. также статьи:
1. «Защитное заземление. Основная и дополнительная системы уравнивания потенциалов. Сторонние проводящие части.»
2. « Рабочее ( функциональное, технологическое ) заземление.»

Следует помнить, что I-я категория надежности, а тем более «особая группа» требует радиальной схемы линий питания, включая разводку заземления. Магистральная схема допустима только для III и II категорий надежности электроснабжения. На практике, руководствуясь экономической целесообразностью, заземление часто выполняют по магистральной схеме с отводами до подключаемых помещений, что с учетом выше сказанного является довольно спорным.

Пример: Пособие по проектированию учреждений здравоохранения ( к СНиП 2.08.02-89 ) «…Внутри здания магистраль рабочего заземления выполняется проводом с алюминиевой жилой сечением 25 кв. мм, а ответвления к клеммникам рабочего заземления – сечением 10 кв. мм в стальной трубе скрыто.
Ответвления к клеммникам рабочего заземления выполняются без разрыва магистрали с помощью сжимов…»
Замечания по данному документу:
1. Электрический раздел пособия содержит массу ошибок и противоречий с нормативами более высокого статуса, например с ПУЭ, что вызывает законные сомнения в квалификации авторов этого раздела.

2. Практические рекомендации тоже весьма сомнительны: «…Шина устанавливается на высоте 150 мм от уровня пола в одной плоскости со стеной, без зазоров и щелей или скрыто. К шине через каждые 1,5 м привариваются выступающие болты М6…»
Внешний вид подобной шины в чистом помещении операционной довольно неэстетичен, но это не главное. Торчащие болты на высоте 150 мм от пола – опасность травмы ног персонала. Если же шину установить скрыто ( между чистовыми панелями и капитальной стеной ), то нарушается жесткое правило для подобных конструкций: каждое болтовое соединение должно быть доступно к осмотру и иметь возможность индивидуального отключения присоединенного проводника уравнивания потенциалов. Чтобы выполнить это правило придется через каждые 1,5 м устанавливать специальные герметичные смотровые лючки….
3. Статус документа на сегодня «недействующий».

Варианты присоединения шины доп. уравнивания потенциалов к ГЗШ:

В первом варианте есть некоторое ограничение. Если проводник соединения шины доп.уравнивания потенциалов с шиной РЕ распределительного щита 16 кв.мм, то и жила РЕ в составе кабеля питания должна быть не менее 16 кв.мм.
Для обоих вариантов – при совместной укладке проводника соединения шин в один лоток или короб с негорючими кабелями ( ВВГ нг FRLSTx…) тип проводника должен быть тоже негорючим. Так как негорючих одножильных проводов желто-зеленого цвета не выпускается, то провод маркеруется соответственно специальной желто-зеленой липкой лентой.

ГОСТ Р 50571.28 п. 710.413.1.6.3 « Шина уравнивания потенциалов должны быть расположены в самом медицинском помещении или в непосредственной близости от него. В каждом распределительном шкафу или в непосредственной близости от него должны быть расположена шина системы дополнительного уравнивания потенциалов, к которой должны быть подключены проводники…»

Система дополнительного уравнивания потенциалов должна соединять между собой все одновременно доступные прикосновению открытые проводящие части стационарного электрооборудования и сторонние проводящие части, включая доступные прикосновению металлические части строительных конструкций здания, а также нулевые защитные проводники в системе TN и защитные заземляющие проводники в системах IT и ТТ, включая защитные проводники штепсельных розеток. ( ПУЭ п. 1.7.83. ).

Схема подключения заземляющих проводников электрооборудования к шине дополнительного уравнивания потенциалов:

В европейской практике в пределах помещения используют две шины: первая шина защитного заземления ( РЕ ), куда подключаются заземляющие проводники от электрооборудования и вторая шина уравнивания потенциалов ( РА ) для подключения сторонних проводящих частей. Шины между собой соединены и далее подключаются непосредственно к ГЗШ.

Физически шину дополнительного уравнивания потенциалов для помещений гр.2 можно выполнить двумя способами:
1. Шина, проложенная внутри пластикового электротехнического короба.
2. С использованием специальных щитков заземления типа ЩРМ-ЩЗ ( IP54 ).
3. С использованием шины заземления распределительного шкафа, при условии, что он расположен в самом помещении или в непосредственной близости и количество проводников уравнивания потенциала невелико.
Подробнее см. сталью «Защитное заземление. Основная и дополнительная системы уравнивания потенциалов. Сторонние проводящие части.» раздель «Практика выполнения дополнителной системы уравнивания потенциалов».
Общая схема заземления помещения гр.2. с учетом антистатического пола:

Антистатический пол может быть выполнен по иной технологии. См. статью «Антистатический пол».
При наличии функционального заземления возможны два варианта представленные ниже. Вариант «Б» дополнительно содержит фильтр заземления ( ФЗ ), пресекающий распространение высокочастотных помех из одной системы заземления в другую.
Данные фильтры ( ТМ «Полигон» ) выбираются не по току, а по сечению внутреннего проводника. Индуктивность фильтра для расчетов принимается как 20 м. медного проводника равного сечения.

205 Заземление и соединение с системой уравнивания потенциалов

Последнее обновление: вторник, 20 декабря 2022 г. | Опасные зоны

Любые металлические корпуса элементов аппаратуры в искробезопасной системе должны быть соединены с местной стальной конструкцией и системой выравнивания потенциалов

(связывание) таким же образом, как указано выше, как и корпуса аппаратов, использующих все другие концепции защиты. Таким же образом следует обрабатывать броню кабелей искробезопасных систем, металлические оболочки кабелей и трубопроводы (см. главу 18).

Соединения между искробезопасной цепью и любыми экранами, используемыми на кабелях, требуют особого отношения. Поскольку искрообразование на клеммах и в других местах установки разрешено в рамках концепции искробезопасности, акцент смещается с безопасности соединения на предотвращение множественных подключений к системе выравнивания потенциалов, поскольку при сбоях питания потенциал на разных участках выравнивания потенциалов системы могут отличаться друг от друга. Если это так, и если имеется более одного соединения между искробезопасной системой и системой выравнивания потенциалов, разница в напряжении между ними может добавить к напряжению искробезопасной системы, что может привести к возгоранию при нормальной работе. или в условиях неисправности. На рис. 20.11 показана ситуация, которая может возникнуть, если искробезопасная цепь, подключенная к выравниванию потенциалов в ее истоке, подключена таким образом, что возникающие в других электрических цепях токи замыкания вызывают подъем точки соединения даже на небольшое напряжение. Это напряжение будет добавлено к напряжению искробезопасной цепи, и если неисправность в системе выравнивания потенциалов произойдет в другом месте цепи, где нет возвышения, то искрообразование может привести к возгоранию. Это самое главное в

Рис. 20.11 Влияние изменения напряжения в системе уравнивания потенциалов. Примечания: (1) i = ток короткого замыкания, v = разность потенциалов между точкой подключения искробезопасной цепи к проводнику защитного заземления и точкой отсчета основного заземления из-за ‘/’ и сопротивления проводника защитного заземления Y. (2) Земля (PE проводник) потенциал в точке, где происходит замыкание на землю (PE) в проводке искробезопасной цепи, равен потенциалу на основном соединении. (3) Ток при неисправности l/S равен (V + v)/R. Это может быть способно к воспламенению из-за добавления v

Рис. 20.11 Влияние изменения напряжения в системе уравнивания потенциалов. Примечания: (1) i = ток короткого замыкания, v = разность потенциалов между точкой подключения искробезопасной цепи к проводнику защитного заземления и точкой отсчета основного заземления из-за ‘/’ и сопротивления проводника защитного заземления Y. (2) Земля (PE проводник) потенциал в точке, где происходит замыкание на землю (PE) в проводке искробезопасной цепи, равен потенциалу на основном соединении. (3) Ток при неисправности l/S равен (V + v)/R. Это может быть способно к воспламенению из-за добавления v

= li + l2 + l3 + U + U + >6 lg = токи утечки и замыкания на землю от установленного на месте оборудования lr + ly + lb = токи питания l0 = ток в точке звезды трансформатора

Рис. трансформатор.

конец системы со стороны истока, так как именно здесь собираются все обратные токи, включая токи замыкания, и, таким образом, подъем гораздо более вероятен.

На рис. 20.12 показана общая схема протекания тока в электроустановке.

Таким образом, базовые критерии для искробезопасных цепей следующие.

1. Предпочтительно, чтобы они были изолированы от системы выравнивания потенциалов с помощью соединения с высоким сопротивлением (скажем, 0,5-1,0 Ом) для предотвращения накопления заряда из-за образования статического электричества.

2. Они должны быть подключены к системе выравнивания потенциалов только в одном месте, а в других местах должны быть изолированы от этой системы изоляцией, способной выдержать испытание изоляции 500 В среднеквадратичного значения.

3. Точка подключения к системе выравнивания потенциалов, если таковая имеется, должна быть такой, где потенциал системы, скорее всего, находится на напряжении, аналогичном общей системе выравнивания потенциалов и, следовательно, задействованным металлоконструкциям. и земля.

20.5.1 Типовые искробезопасные цепи для Зоны 1 и Зоны 21 с соединением с заземлением в невзрывоопасной зоне

Наиболее общий тип искробезопасной системы – это такой, в котором фактически требуется заземление цепи и таким образом, типичный для схемы, описанной в 2 в списке на предыдущей странице. Это дает значительные финансовые преимущества по сравнению с типом цепи, описанным в 1, и, при правильной установке, подходит для использования в Зоне 1 и Зоне 21. (Ситуация Зоны 0 и 20 будет описана в Разделе 20.5.5 этой главы). Эта цепь обычно имеет до трех элементов, требующих подключения к системе выравнивания потенциалов, и все они находятся в соответствующем оборудовании. Обычно это корпус, экран в сетевом трансформаторе и искробезопасная цепь.

Корпус

Корпус часто бывает металлическим, и в этом случае его необходимо заземлить, чтобы обеспечить работу устройств защиты цепи в случае неисправности и обеспечить защиту персонала от поражения электрическим током. Обычно он монтируется на стальной конструкции, на которой также монтируется другое электрическое оборудование, включая осветительные и неискробезопасные устройства управления, индикации и коммутации, включая неискробезопасные части соответствующего оборудования, которые сами по себе могут генерировать значительные токи замыкания. Таким образом, на него будут воздействовать токи короткого замыкания от всего установленного на нем оборудования, и из-за этого его необходимо подключить к системе выравнивания потенциалов, чтобы обеспечить срабатывание электрической защиты и исключить риск поражения электрическим током. Однако в этом соединении будет протекать множество различных токов из-за множества аппаратов, с которыми оно контактирует (см. рис. 20.13).

Интерфейс искробезопасной цепи

Часто это трансформатор (см. рис. 20.13), который образует интерфейс, обеспечивающий управление первичным напряжением для искробезопасной цепи, вероятно, оснащен экраном между обмотками, питающими искробезопасную цепь цепей и других обмоток, и по ним будет проходить ток, если в трансформаторе произойдет неисправность, поскольку его цель состоит в том, чтобы гарантировать, что защита трансформатора сработает до того, как произойдет какой-либо прорыв экрана. Сердечник трансформатора будет соединен с общей системой уравнивания потенциалов, как правило, через корпус аппарата, а если экран соединен с сердечником, то его соединение уже определено. Если это не так, то экран будет удовлетворять основным требованиям к изоляции для связанного с ним оборудования, и его все равно следует соединить, поскольку его целью является отвод первичного тока от искробезопасной цепи. Искробезопасная цепь будет подключена к вторичной обмотке трансформатора и почти всегда будет подключена к системе выравнивания потенциалов для предотвращения

Сопутствующее оборудование

Искробезопасная цепь

Искробезопасная цепь заземления

Искробезопасная цепь заземления (выравнивание потенциалов) шина (изолированная от общей шины и местных металлоконструкций)

Искробезопасная цепь заземления (выравнивание потенциалов) шина (изолированная от общей шина и местные металлоконструкции)

Питание

Каркас

Экран (Примечание)

Общая шина заземления (выравнивание потенциалов)

К главной (распределительной) шине заземления (подключается как можно ближе к силовому трансформатору/соединительной части главной шины, как возможно.)

Общая шина заземления (уравнивания потенциалов)

К главной (распределительной) шине заземления

К главной (распределительной) шине заземления

Рис. 20.13 Типовая система выравнивания потенциалов (заземления) связанного оборудования.

Примечание Вместо этого экран может быть подключен к шине заземления искробезопасной цепи, но указанное выше подключение предпочтительнее.

помехи, вызывающие эксплуатационные проблемы, и, поскольку большинство цепей в основном асимметричны, предотвращают короткое замыкание устройств ограничения тока при замыканиях на землю (см. рис. 20.14). Это соединение очень важно, так как оно относится к самой искробезопасной цепи, а соединение с общей системой выравнивания потенциалов вместе с экраном трансформатора и корпусом обычно недопустимо из-за возможных токов короткого замыкания. Идеальным является прямое подключение к точке звезды трансформатора основного питания, поскольку в этой точке выравниваются токи короткого замыкания и не происходит повышения напряжения. Обычно невозможно подключиться к самому трансформатору, но опыт показывает, что основной заземляющей шины в главном распределительном помещении достаточно, и именно там соединение обычно выполняется. Это соединение используется в других случаях, когда непосредственно задействована искробезопасная цепь, например, в цепях, использующих защитные барьеры на шунтирующих стабилитронах.

(1) Возможная неисправность вторичной обмотки/экрана

(1) Возможная неисправность вторичной обмотки/экрана

К общей шине заземления

Продолжить чтение здесь: 212 Подробные требования к проверке

Была ли эта статья полезной?

Что такое заземление и соединение для телекоммуникационных систем? – Fosco Connect

>> Зачем нам нужно заземление и соединение для телекоммуникационных систем?

В связи с растущим спросом на установку компьютерных сетей телекоммуникационное заземление и соединение стали растущими возможностями для подрядчиков по электротехнике. Хотя применяются аналогичные принципы заземления, понимание телекоммуникационной терминологии и специальных соображений было проблемой.

Как и в случае традиционного электрического заземления, телекоммуникационные сети и оборудование должны быть заземлены на электрическую сеть. Однако простого заземления на конструкционную сталь недостаточно при работе с телекоммуникационными системами. Чувствительность электронного оборудования требует, чтобы телекоммуникационные кабели и мощность были эффективно уравновешены для предотвращения петель или переходных процессов, которые могут повредить оборудование. Это означает разработку полной системы заземления и соединения, выходящей за рамки базовой методологии «зеленого провода».



>> Что такое заземление?

Статья 100 NEC определяет заземление как:

«Проводящее соединение, преднамеренное или непреднамеренное, между электрическими цепями или оборудованием и землей или каким-либо проводящим телом, которое служит вместо земли».

Электрические системы и кабельные системы связи, которые должны быть заземлены, должны быть заземлены. Механизм заземления должен обеспечивать надежное средство для безопасного отвода на землю напряжений, вызванных молнией, перенапряжениями в сети или непреднамеренным контактом с высоковольтными линиями или оборудованием.



>> Что такое соединение?

Статья NEC 100 и 250-70 определяет соединение как:

«Неразъемное соединение металлических проводящих частей оборудования и корпусов проводников для обеспечения электропроводящего пути между ними, который обеспечит электрическую непрерывность и имеет достаточную способность для безопасного проведения любого постороннего тока, который может быть наложен на землю».

Склеивание требуется, поскольку электропроводящие материалы, такие как конструкционная сталь, металлические кабельные лотки и металлические опорные конструкции, могут оказаться под напряжением в случае контакта с: молнией, перенапряжениями в сети или непреднамеренным контактом с линиями высокого напряжения.

Практика создания эффективного соединения заключается в создании надежного пути для таких токов короткого замыкания к заземлению электрической системы. Эффективные методы соединения помогают уравнять потенциалы, вызванные неисправностями молний и электрических систем, которые в противном случае могли бы повредить оборудование и причинить вред людям.

NEC требует, чтобы металлические кабельные каналы, кабельные лотки, стойки, кожухи или металлическая броня кабелей были надежно соединены, чтобы обеспечить способность отводить любой ток короткого замыкания на землю.

Статья 250-96 NEC гласит:

«Металлические кабельные каналы, кабельные лотки, кабельная броня, кабельная оболочка, кожухи, рамы, арматура и другие металлические нетоконесущие детали, которые могут служить заземляющими проводниками, с использованием или без использования дополнительных заземляющих проводников оборудования, должны быть надежно соединены. там, где это необходимо, чтобы обеспечить электрическую непрерывность и способность безопасно проводить любые токи короткого замыкания, которые могут быть наложены на них. Любая непроводящая краска, эмаль или аналогичное покрытие должны быть удалены с резьбы, точек контакта и контактных поверхностей или соединены с помощью фитингов, конструкция которых исключает необходимость такого удаления».

>> Воздействие электрического тока

Кабели связи подвержены воздействию электрического тока. Статья 800-2 NEC определяет кабель связи как «открытый», когда

«Кабель или цепь находятся в таком положении, что в случае выхода из строя опор или изоляции может произойти контакт с другим кабелем или цепью».

Все кабели связи считаются подверженными воздействию электрического тока из-за того, где эти кабели проложены в здании или в конфигурации кампуса. Кабели связи прокладываются в непосредственной близости от электрических проводов на стенах и потолках.

Степень воздействия также определяется местом установки кабеля. Воздействие может быть определено в следующих двух областях:

• Воздействие снаружи здания
• Внутри здания

1. Воздействие вне здания

Все медные кабели связи или любые диэлектрические кабели, имеющие проводящий элемент, являются проводниками электрической энергии. Когда эти типы кабелей прокладываются между зданиями, они подвергаются электрическому воздействию молнии. Эти кабели могут нести удар молнии по кабелю и в любые кабели, которые подключены к этим кабелям.

2. Воздействие внутри здания

Кабели связи подвергаются опасности поражения электрическим током внутри здания. Медные кабели связи прокладываются в непосредственной близости от силовых проводов. Это возможность случайного прикосновения к силовым проводникам, что может привести к возникновению аварийного отключения питания.



>> Стандарт заземления и соединения в телекоммуникациях — ANSI/TIA/EIA-607

Стандарт ANSI/EIA/TIA-607 — это требования к заземлению и соединению в коммерческих зданиях для телекоммуникаций.

Основной целью настоящего стандарта является предоставление руководства по вопросам соединения и заземления при построении телекоммуникационной инфраструктуры.

Стандарт ANSI/EIA/TIA-607 определяет телекоммуникационную систему заземления и соединения, а также соединения с системой электрического заземления здания. Рекомендации, содержащиеся в этом стандарте, не заменяют требования к соединению и заземлению национальных и местных электротехнических норм.

Ключевые термины:

Склеивание означает неразъемное соединение металлических частей с целью формирования электропроводящего пути для обеспечения электрической непрерывности и способности безопасно проводить любой ток, который может быть введен.

Соединительный проводник для телекоммуникаций — проводник, используемый для соединения соединительной инфраструктуры телекоммуникаций с заземлением сервисного оборудования (силового) здания.

Эффективно заземленный относится к преднамеренному соединению с землей через заземление с достаточно низким импедансом. Он должен иметь достаточную пропускную способность по току, чтобы предотвратить нарастание напряжения, которое потенциально может привести к ненужной опасности для подключенного оборудования или людей.

Заземление представляет собой преднамеренное или случайное проводящее соединение между электрической цепью или оборудованием и землей или токопроводящим телом, служащим вместо земли.

Проводник заземляющего электрода — это проводник, используемый для подключения заземляющего электрода к:

• Провод заземления оборудования
• Заземляющий провод цепи на сервисном оборудовании
• Источник отдельной системы.



>> Компоненты системы заземления телекоммуникаций

Система заземления и соединения телекоммуникаций начинается с физического подключения к системе заземляющих электродов здания и распространяется на каждую телекоммуникационную комнату (TR) в здании (см. следующий рисунок).

Как правило, система заземления телекоммуникаций, определяемая стандартами ANSI/TIA/TIA-607, содержит следующие компоненты:

• Соединительный проводник связи
• Главная шина заземления телекоммуникаций ( TMGB )
• Телекоммуникационная соединительная магистраль ( TBB )
• Телекоммуникационная шина заземления ( TGB )
• Соединительный соединительный проводник телекоммуникационной магистрали ( TBBIBC )

Система начинается у входа в систему электроснабжения, проходит к TMGB и продолжается до каждого TGB, расположенного в отдельных телекоммуникационных шкафах на каждом этаже здания, и, наконец, возвращается к исходному TMGB.

1. Телекоммуникационный ввод (ТВП)

Телекоммуникационный ввод (ТВП) включает в себя ввод в службу связи, а также пространство примыкания междомовых и внутридомовых магистральных сооружений. Антенные входы, связанные с телекоммуникациями, и электронное оборудование могут располагаться в ТЭП.

2. Соединительный проводник для телекоммуникаций

Стандарт ANSI/EIA/TIA-607 требует, чтобы все соединительные проводники для связи были перечислены для предполагаемой цели и одобрены признанной в стране испытательной лабораторией, такой как UL или ETL.

Соединительные провода всегда должны быть изолированными. Стандарт также требует, чтобы соединительные проводники были изготовлены из металлической меди. Другие типы металлов не поддерживаются для использования в качестве соединительного провода стандартом ANSI/EIA/TIA-607. Кроме того, минимальный размер всех соединительных проводников должен быть не меньше провода №6 AWG.

Стандарт ANSI/EIA-TIA-607 запрещает размещение соединительных проводников в металлическом кабелепроводе из железа. Этот стандарт требует, чтобы, если заземляющий проводник должен быть помещен в железный кабелепровод длиной более 1 м (3 фута), то заземляющий проводник должен быть закреплен на каждом конце кабелепровода. Провода, используемые для соединения соединительного проводника, должны быть как минимум № 6 AWG.

3. Главная шина заземления телекоммуникаций (TMGB)

TMGB является специальным расширением системы заземляющих электродов здания для телекоммуникационной инфраструктуры. Поскольку это центральная точка крепления TBB и оборудования, TMGB должен обеспечивать легкий доступ для персонала связи.

TMGB представляет собой предварительно просверленную медную шину со стандартными размерами болтовых отверстий NEMA и расстоянием между ними для конкретного соединения с наконечником, которое будет использоваться. Он должен быть достаточно большим, чтобы удовлетворить сегодняшние приложения и приспособиться к будущему росту. Требуется минимальная толщина 6 мм и ширина 100 мм. Доступно множество разновидностей заземляющих стержней, некоторые из них поставляются в виде комплекта и могут быть настроены в соответствии с конкретными требованиями применения. Предварительно сваренные пигтейлы Cadweld доступны с проводниками различных размеров и длин, изолированными или неизолированными, готовыми к подключению к заземлению здания.

Для пониженного сопротивления предпочтительнее гальваническое лужение. Однако, если они не покрыты, сопрягаемые поверхности должны быть полностью очищены. Там, где телекоммуникационные щиты расположены с TMGB, они должны иметь шину заземления оборудования переменного тока (или металлический корпус), соединенную с TMGB/TGB. При размещении TMGB как можно ближе к щитам следует соблюдать все соответствующие зазоры.

Соединения с TMGB или проушинами должны быть экзотермическими сварными швами. Экзотермические сварные швы обеспечивают соединение, которое помогает обеспечить долгосрочную целостность системы заземления.

4. Телекоммуникационная соединительная магистраль (TBB)

TBB — это проводник, соединяющий все TGB с TMGB. Он уменьшает или выравнивает потенциальные различия между телекоммуникационными системами, к которым он подключен. TBB не должен быть единственным проводником, обеспечивающим обратный путь тока замыкания на землю.

Начиная с TMGB, TBB проходит через все здание через телекоммуникационные магистрали. Он соединяет TGB в каждом телекоммуникационном шкафу и аппаратной в здании. Может потребоваться несколько TBB, в зависимости от размера конструкции и количества TGB в здании. Водопроводные трубы или металлический экран кабеля не должны использоваться в качестве соединительной магистрали телекоммуникаций.

Каждый TBB должен быть изолированным медным проводником, сечением не менее 6 AWG и, возможно, до 750 kc mil, часто используемым телефонными и коммуникационными компаниями. В многоэтажном здании, где используется более одного БТВ, БТВ должны быть соединены вместе с помощью соединительного проводника ТБВ (ТВВБС), расположенного на верхнем этаже и, по крайней мере, на каждом третьем этаже.

5. Телекоммуникационная шина заземления (TGB)

TGB представляет собой предварительно просверленную медную шину со стандартными размерами отверстий под болты NEMA и централизованно подключенными системами и оборудованием, обслуживаемыми телекоммуникационным шкафом. Он должен быть толщиной не менее 6 мм и шириной 50 мм. Так же, как и ТГБ, ТГБ перед подключением проводников к сборной шине следует подвергнуть гальванопокрытию или очистке. Соединительный проводник между TBB и TGB должен быть непрерывным и проходить по максимально прямому пути.

Часто TGB устанавливается сбоку от щита. Когда конструкционная сталь здания эффективно заземлена, каждый TGB должен быть соединен со сталью в том же помещении с помощью проводника № 6 AWG. Всегда используйте кратчайшее возможное расстояние в системе заземления.

7. Соединительный проводник телекоммуникационной магистрали (TBBIBC)

Стандарт ANSI/EIA/TIA-607 требует, чтобы при вертикальной установке двух или более TBB на магистральном пути внутри здания эти TBB должны быть соединены вместе . Для этой функции используется соединительный соединительный проводник телекоммуникационной магистрали (TBBIBC) (см. рисунок выше).

Стандарт ANSI/EIA/TIA-607 требует, чтобы TBBIBC устанавливался на верхнем этаже и как минимум на каждом третьем этаже. Минимальный размер TBBIBC должен быть не меньше размера проводника TBB.

TBBIBC также может использоваться для соединения двух или более TGB, установленных в одном и том же TR. TBBIBC также используется для соединения TGB, установленных в разных TR, находящихся на одном этаже здания. Это соединение будет соответствовать тем же требованиям, что и соединение нескольких TBB на верхнем этаже и как минимум на каждом третьем этаже.



>> Резюме

Телекоммуникационное заземление и соединение — это дополнительное заземление и соединение, установленное специально для телекоммуникаций. Это не заменяет заземление и соединение, указанные в Национальном электротехническом кодексе (NEC), но обычно является дополнительным для улучшения характеристик телекоммуникационной системы.

NEC представляет собой исчерпывающий набор кодов, относящихся как к электрическим, так и к коммуникационным кабелям. Кабели связи рассматриваются в главе 8 NEC и озаглавлены «Системы связи».
