Заземление газовой трубы в частном доме. Расстояние заземления от газовой трубы
Заземление газовой трубы выполняют для того чтобы значительно повысить уровень безопасности. Разумеется, многие приборы, если у них нет особого дополнительного слоя защиты, способны выполнять свои функции даже при отсутствии заземления, однако это вовсе не говорит о том, что его можно проигнорировать. Это особенно актуально, если в доме установлен любой газовый котел. Соединить корпус котла с землей требуется как минимум для того, чтобы система автоматики работала исправно. Также система должна отводить статический потенциал и отводить атмосферные токи, которые наведены по газовой магистрали.
Почему необходимо заземление
Газовая труба всегда заземлена, этого недостаточно: требуется также позаботиться о наличии дополнительной системы. При этом делать её необходимо строго по уже существующим типовым примерам конструкций. Само их устройство при этом достаточно простое. Заземление газовой трубы в частном доме поможет избежать множества проблем и поэтому без него никак не обойтись.
Заземление отвечает одновременно за ряд функций:
- Владельцу газового котла не придётся выплачивать штрафы и оправдываться перед инспекторами газовой службы, которые могут попросту запретить использование котла;
- Так как платы управления часто ломаются из-за резких скачков напряжения, то с помощью заземления получится этого избежать. Замена этих плат обходится очень дорого;
- Риск травматизма будет также сведён к минимуму, так как если человек прикоснётся к металлическому корпусу, то без заземления возможен удар током;
- Зачастую электричество приводит к возгоранию газа, поэтому заземление сможет снизить взрывоопасность устройства.
Выбор заземления
Существует два основных способа, которые позволяют заземлить котел.
В первом случае специалист использует уже собранный комплект. В его составе есть всё необходимое. Для монтажа потребуется всего лишь определенный кусок земли на участке, размером в 50х50 сантиметров. Это место должно быть в подвале или неподалёку от здания.
Второй вариант – использовать отдельные элементы. В итоге потребуется лишь сварочный аппарат и обычный стальной уголок. Однако вкапывать готовую конструкцию придётся в грунт на глубину более метра.
Первый вариант больше всего подходит для многоэтажек, в то время как второй используют преимущественно в частных домах.
Заземляющие системы можно поделить на две категории:
- Искусственные — это особые стержни или трубы, которые соединены между собой также с помощью металла. В грунт их устанавливают вертикально.
- Естественные — разные конструкции на основе металла или железобетона, которые соприкасаются с почвой. Но в данном случае не получится использовать трубы газовой магистрали, отопления или водопровода.
Чаще всего неподалёку от дома проблематично найти качественные конструкции, которые бы стали естественной системой. Из-за этого обычно предпочитают осуществлять монтаж искусственного заземлителя.
Процесс заземления газового котла
Чтобы правильно провести заземление котла, придётся делать всё в определённой последовательности:
- В качестве основы для заземляющей металлической конструкции выбирают профильную трубу, швеллер или уголок.
- Предварительно металлическую конструкцию необходимо защитить от появления коррозии. Для этого рекомендуется использовать антикоррозийную пасту, специальное медное покрытие или, как вариант, — оцинковку.
- Стоит учитывать, что размер поперечного сечения шнура, который соединяет нулевую фазу щитка с контуром заземления, будет зависеть прежде всего от вида металла. Оптимальная площадь сечения для меди — один квадратный сантиметр, для стали – семь с половиной квадратных сантиметров, для алюминия – шестнадцать.
- Для грунта, основой которого является преимущественно песок, сопротивление заземлителя должно быть свыше пятидесяти Ом, а для глинозёма — менее десяти Ом.
- Следует подобрать электроды из особого материала. Важно чтобы он соответствовал сопротивлению контура. В идеале следует присмотреться трубам в два дюйма или уголкам, длина которых минимум два метра. Главное, чтобы их площадь поперечного сечения была от шести квадратных сантиметров.
- Шину необходимо выбирать лишь из стальной или медной полосы.
Расстояние заземления от газовой трубы также играет свою роль. Система должна быть установлена на расстоянии не менее одного и не более пяти метров от жилища.
Если соблюдать все перечисленные условия, то пройти проверки со стороны контролирующих органов не составит труда. Проконсультироваться по всем вопросам по поводу заземления трубы в частном доме возможно по телефону на нашем сайте. Также вы всегда можете обратиться за помощью к нашим специалистам, которые осуществят соответствующие работы.
Рубрика: Без рубрики
Правила заземления: 5 тонкостей из ПУЭ.
Без заземления, проводка недостаточно безопасна. В квартире заземление должно выполняться централизованно и сразу у всех. А в частном доме это ложится на плечи владельца.
Главные правила по электрике — ПУЭ про устройство заземления.
1) Варианты сэкономить на заземлителе
Почти в начале раздела 1.
7 ПУЭ мы можем прочитать:
1.7.54. Для заземления электроустановок могут быть использованы искусственные и естественные заземлители.
Сооружать искусственное заземление из сваренных уголков не обязательно — достаточно найти массивную бетонную или стальную конструкцию, уходящую под землю. Как правило, её площади достаточно, чтобы с запасом обеспечить жильё необходимой защитой. Окончательный вердикт вынесет измерение специальным прибором. Сопротивление заземление не должно превышать 30 Ом.
2) Соединять ноль и землю — не всегда безопасно!
По стандартной схеме ноль и земля соединяются во вводном щитке, до первого автомата. Так достигается оптимальное соотношение между безопасностью и затратами за заземление. Но увы — «по уму» не означает «всегда и везде». В старых сетях, где уличная воздушная линия выполнена старыми проводами на скрутках, соединять ваши приборы с этим ненадёжным нулём — не лучшая идея.
Обратимся к ПУЭ:
1.
7.59. Питание электроустановок напряжением до 1 кВ от источника с глухозаземленной нейтралью и с заземлением открытых проводящих частей при помощи заземлителя, не присоединенного к нейтрали (система TT), допускается только в тех случаях, когда условия электробезопасности в системе TN не могут быть обеспечены.Отсюда делаем выводы: Во-первых, «до 1 кВ» и «глухозаземлённая нейтраль» это про отечественную электрику. А вот «заземлитель, не присоединённый к нейтрали», или система ТТ — это как раз исключение из правил, допускаемое в случае, приведённом выше, со старыми сетями.
Стандартная схема далеко не всегда может обеспечить «условия электробезопасности», о чём честно предупреждает нас ПУЭ — так что не дайте себя убедить электрику, который говорит, что правильно так и никак иначе.
3) Заземляться на газовую трубу — плохая идея
Интуитивно понятно, что присоединять провода к газовой трубе, внутри которой находится горючий газ под давлением, это не лучшая идея.
И действительно, в ПУЭ мы можем прочесть следующее:
1.7.110. Не допускается использовать в качестве заземлителей трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей и трубопроводов канализации и центрального отопления.
Дело в том, что при утечке тока, он утекает в заземлитель и, если неподалёку вдруг случится утечка газа, любая искра может привести к самым печальным последствиям. Кстати, горючие газы «обитают» и в канализации, что тоже стоит иметь в виду.
4) Насколько тонкий можно использовать провод заземления?
Бывает, что заземляющий провод прокладывается отдельно. Например, при заземлении приборов, где он присоединяется болтом на корпусе или в уравнивании потенциалов в ванной. Насколько тонким он может быть? Об этом можно прочесть в ПУЭ:
1.7.127. Во всех случаях сечение медных защитных проводников, не входящих в состав кабеля или проложенных не в общей оболочке (трубе, коробе, на одном лотке) с фазными проводниками, должно быть не менее:
2,5 мм2 — при наличии механической защиты;
4 мм2 — при отсутствии механической защиты.
Механическая защита — это стальная труба или уголок и, если у вас их не наблюдается, меньше 4 квадрат провод брать нельзя.
5) Ноль и земля идут раздельно (кроме вводного щитка)
Если с нулём у нас всё в порядке и на нём, как и положено, 0 Вольт или около того, можно воспользоваться стандартной схемой и соединить ноль с землёй в вводном щитке. Понятно, что после ввода, по всему дому ноль и земля должны идти отдельно, а кроме того можно почитать, что об этом «тонком месте» пишется в ПУЭ:
1.7.135. Когда нулевой рабочий и нулевой защитный проводники разделены, начиная с какой-либо точки электроустановки, не допускается объединять их за этой точкой по ходу распределения энергии. В месте разделения PEN-проводника на нулевой защитный и нулевой рабочий проводники необходимо предусмотреть отдельные зажимы или шины для проводников, соединенные между собой.
В щитке всегда должно быть две отдельные шины — на ноль и землю, а соединять их или нет, нужно решать уже по вашей ситуации.
Спасибо за внимание и не пропустите следующие статьи.
Построить недорогой KNX умный дом легко! Обратитесь к специалистам xiot.ru и мы разработаем для Вас детальный проект умный дом любой сложности
Приобрести оборудование автоматизации Вы можете в нашем магазине xiot-shop.ru
Больше полезных советов, обзоров, интересных статей, оборудования умных домов и новостей о нём Вы можете найти в Яндекс Дзен, Ютубе и Инстаграм.
просмотров: 126
Законно ли заземление газовой трубы?
Законно ли заземление газовой трубы?
Запрещается использовать подземные металлические газопроводы в качестве заземляющих электродов. Итак, в чем путаница?
Споры вокруг соединения и заземления металлических газопроводных систем возникли, когда многие специалисты-электрики подвергли сомнению правила и положения Национального кодекса топливного газа (NFPA) 54.
Например, гл. 3.14(a) в NFPA 54 требует, чтобы каждая надземная часть системы газопровода перед запорным клапаном оборудования была электрически неразрывной и соединена с любым заземляющим электродом. сек. 250-104(b) Национального электротехнического кодекса (NEC) согласуется с этим мандатом. С другой стороны, NFPA 54 [разд. 3.14(b)] параллелей гл. 250-52 (а) NEC, в котором говорится: «Вы не должны использовать подземную металлическую систему газопровода в качестве заземляющего электрода». Неудивительно, что так много людей не уверены.
Давайте подробнее рассмотрим правила, чтобы прояснить положение обоих Кодексов.
Металлический газопровод: NEC Sec. 250-104(b) и NFPA 54 [разд. 3.14(а)]. сек. 250-104 (б) NEC и NFPA 54, сек. 3.14(a) требует, чтобы вы соединили надземную часть системы металлического газопровода с системой заземляющих электродов по соображениям безопасности. NFPA 54, гл. 3.15 не позволяет использовать надземные части металлической газопроводной системы или ее элементы в качестве проводника в электрических цепях.
Однако NFPA 54, разд. 3.15, упр. распознает при определенных условиях, которые применяются при использовании низковольтных (50 В или менее) цепей управления, цепей зажигания и цепей электронных устройств обнаружения пламени в качестве трубопроводов или компонентов электрической цепи.
Размер соединительной перемычки, соединяющей и соединяющей металлический газопровод с системой заземляющих электродов, должен соответствовать указанному в таблице 250-66 NEC; на основе наибольшего незаземленного служебного фазного проводника. Размер проводника должен быть таким же, как если бы это была металлическая водопроводная труба, изолированная от земли из-за неметаллической системы подземного водоснабжения.
Однако некоторые не согласны. Они считают, что вы должны выбрать размер из таблицы 250-122, определяемый размером устройства защиты от перегрузки по току перед цепью. Единственная проблема, связанная с этой концепцией и методом определения размеров, заключается в том, какое защитное устройство следует использовать: сервисное устройство, фидерное устройство или устройство ответвления? Из-за этой неопределенности мы считаем необходимым внести предложение для NEC 2002 года, чтобы уточнить, какую таблицу использовать при определении размера этого проводника.
В зависимости от того, где вы работаете, вам следует обратиться в AHJ за их официальной интерпретацией.
Другие металлические трубы: NEC Sec. 250-104(с). сек. 250-104(c) NEC 1999 г. (ранее раздел 250-80 NEC 1971 г.) требует, чтобы все внутренние металлические трубы (находящиеся под напряжением) были соединены с заземлением сервисного оборудования и проводником общего заземляющего электрода в сервисном корпусе. (если он достаточного размера) или к одному или нескольким заземляющим электродам.
Размер этой соединительной перемычки должен соответствовать таблице 250-122. В качестве средства соединения вы можете использовать заземляющий проводник для цепи, которая может питать трубопровод.
Например, вы можете использовать проводник заземления оборудования в цепи питания газовой плиты для соединения и заземления металлического газопровода, а также корпуса плиты.

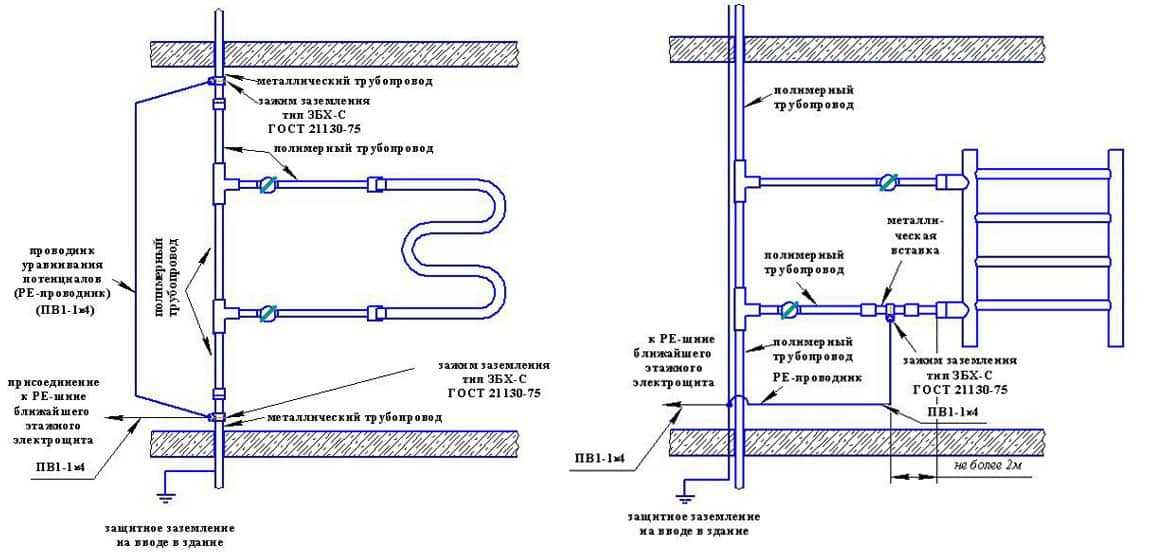

Неметаллические трубопроводы. Неметаллические трубы стали использоваться в последние годы во многих различных системах трубопроводов.
Мы используем его в новых установках в качестве полной замены традиционным металлическим трубопроводным системам или в качестве сменного компонента в старых металлических системах. При использовании в качестве сменного компонента (т. е. секций неметаллических труб, вставленных в систему металлических трубопроводов) нарушается непрерывность контакта металл-металл по всей системе трубопроводов. Тот же эффект дает использование неметаллических соединений или соединений.
Если изолированный участок металлического водопровода (или газа) случайно окажется заряженным, может возникнуть опасность поражения электрическим током или возгорания. Заземление всех изолированных секций устраняет эту опасность и обеспечивает безопасность пользователя. Там, где существует вероятность того, что какой-либо металлический трубопровод в помещении может соприкоснуться с «горячим» проводом или оказаться под напряжением, вы должны соединить все неметаллические разрывы с помощью соединительной перемычки и заземлить всю систему трубопроводов на систему заземляющих электродов.
Вы должны выбрать размер этой соединительной перемычки в зависимости от номинала устройства защиты от перегрузки по току перед цепью, которая может соприкасаться с металлическим трубопроводом.
Таким образом, вы не можете использовать металлическую систему подземных газопроводов в качестве заземляющего электрода. Однако из соображений безопасности необходимо соединить систему трубопроводов с системой заземляющих электродов.
Боковая панель: термины, которые необходимо знать.
Соединение: Неразъемное соединение металлических частей с образованием электропроводящего пути, обеспечивающего непрерывность электрического тока и способность безопасно проводить любой потенциальный ток.
Соединительная перемычка: Надежный проводник для обеспечения необходимой электропроводности между металлическими частями, необходимыми для электрического соединения оборудования.
Заземление: Заземляющее соединение между электрической цепью или оборудованием и землей или каким-либо проводящим телом, которое служит вместо земли.
Заземлен: Подключен к земле или к какому-либо проводящему телу, которое служит вместо земли.
Заземляющий проводник: Проводник, используемый для соединения оборудования или заземленной цепи электропроводки с заземляющим электродом или электродами.
Заземлитель, оборудование: Проводник, используемый для соединения нетоконесущих металлических частей оборудования, кабельных каналов и других корпусов с проводником заземления системы, проводником заземляющего электрода или тем и другим; на сервисном оборудовании или источнике отдельно выведенной системы.
Проводник заземляющего электрода: Проводник, используемый для соединения заземляющего электрода с проводником заземления оборудования, с заземляющим проводником или с обоими; цепи на сервисном оборудовании или на источнике отдельно выведенной системы.
Трубопровод: Как используется в кодах, это может быть либо труба, либо трубка, либо и то, и другое.
(a) Труба (жесткая труба из железа, стали, меди, латуни, алюминия или пластика)
(b) Трубка (полужесткая труба из меди, стали, алюминия или пластика)
Система трубопроводов: Все трубопроводы, арматура и фитинги от выхода пункта поставки от поставщика до выходов запорной арматуры оборудования.
Как подключить заземляющий провод к газовой трубе для 2017 NEC 250.104(B)
Задавать вопрос
спросил
Изменено 4 года, 9 месяцев назад
Просмотрено 29 тысяч раз
Я пытаюсь интерпретировать и применить требования NEC 2017 года к соединению из 250.104(B) к моему существующему домашнему газопроводу. Я прочитал этот связанный вопрос, чтобы определить, что мне следует использовать провод № 6 AWG, но я не уверен, как точно подключить провод к моей газовой трубе, где он входит в мой дом.
2017 NEC Требования к соединению — 250.104(B)
При установке в здании или сооружении или присоединении к нему система(ы) металлических трубопроводов, включая газопровод, которая может оказаться под напряжением, должна быть соединена с любым из следующего:
(1) Заземляющий проводник для цепи, которая может питать систему трубопроводов
(2) Корпус сервисного оборудования
(3) Заземленный проводник на сервисе
(4) Проводник заземляющего электрода, если он достаточного размера
(5) Используется один или несколько заземляющих электродов, если проводник заземляющего электрода или соединительная перемычка к заземляющему электроду имеют достаточный размер
Соединительный проводник или перемычка (перемычки) должны иметь размеры в соответствии с таблицей 250.
122, а размеры заземляющих проводников оборудования должны иметь размеры в соответствии с таблицей 250.122 с использованием номинала цепи, которая может питать систему (системы) трубопроводов. . Место крепления соединительной перемычки (перемычек) должно быть доступным.Вопрос
Каков приемлемый способ «подключения» заземляющего провода к газовой трубе в соответствии с кодом?
Например, код, вероятно, не одобрит использование клейкой ленты. Хомут какой-нибудь подойдет? Если да, то какие и из материала? Или нужно припаять провод к трубе? Кажется опасным с газовой трубой, так что думаю, что нет, но дайте мне знать.
Редактирование на основе комментариев
- Моя газовая труба из черной стали.
- Обновлен размер провода в соответствии с указаниями Эда Била.
- не включенные в другие категории
- заземление и соединение
- разъемы
3
В зависимости от модели AHJ существует несколько типов латунных хомутов.
Некоторые позволяют использовать зажимы в виде желудя, для некоторых требуется стиль с отдельным винтом для крепления провода и латунным зажимом на трубе. Требуется только № 6 № 4 требуется для электродов в бетонном корпусе, но все остальное в жилой установке № 6 соответствует коду (можно использовать № 4, если зажим указан для этого размера). Я говорю о медной проволоке здесь.
Это то, что я обычно вижу в полевых условиях для склеивания труб любого типа. Вы можете получить их в Menards, Home Depot, Lowes и т. д. Они довольно просты в установке и не требуют пояснений. Обратите внимание на встроенный соединительный наконечник для проводника.
См. статью 250.53 (B)(1) NEC 2017 г. — Системы газопроводов не должны использоваться в качестве заземляющих электродов. Когда-то сто лет назад нас учили никогда не подключать землю к газопроводу. Причина: в случае замыкания на землю электрическая энергия передается через систему заземления, что может создать искру или тепло, способное воспламенить газ.
