Заземление в частном доме своими руками: правила монтажа, схема, видео.

Практически все, кто когда-либо работал с проводкой, знают или слышали, что электрические приборы подлежат обязательному заземлению. При этом далеко не каждый человек знает, зачем это делается.

Для чего нужно заземление?

Заземление — специальная конструкция из металлического стержня, воткнутого в землю, провода и клемма, которая собирается для того, чтобы предотвратить накопление избыточного тока в электрических приборах, розетках и т.д.

Суть работы заземления проста: в тот момент, когда возникает избыточный ток или происходят перепады напряжения, ток сходит по проводу в штырь и попадает в землю, никак не вредя при этом прибору и дому в том числе.

Помните, что отсутствие заземления может привести к тому, что ваше устройство будет перенапряжено, после чего произойдет возгорание, которое может не только испортить электрический прибор, но и сжечь весь дом.

Конечно, заземление делается не только для того, чтобы обезопасить от сгорания электроприборы, но и чтобы полностью обезопасить человека от повреждений электричеством.

Довольно часто можно столкнуться с ситуацией, когда вас ударит током в момент прикасания к какому-либо электрическому прибору. Наиболее часто такое случается в домах и квартирах, которые не имеют заземления.

Возникновение статического электричества происходит потому, что какой-то провод или соединение выходит из строя, теряет покрытие в связи с долгой эксплуатацией или механическим повреждением.

Так как сопротивление человека около 1000 Ом, ток пойдет через провод, ведь электричество всегда идет по пути наименьшего сопротивления.

В новых домах монтируют не только ноль и фазу, но и третий провод РЕ, который отводит статический ток в землю. Большинство владельцев считают, что этого вполне достаточно и не делают заземления. Это ошибочное мнение. Дело в том, что кабель не является полноценным заземлителем, поэтому даже в новых домах вы должны самостоятельно или, вызвав электрика, создать заземление, которое обезопасит вас от проблем в дальнейшем пользовании электрическими приборами.

Также очень важный момент — покупка новых электрических приборов. Например, стиральной машинки или микроволновой печи. Даже в том случае, когда у вас по всему дому евророзетки, стоит заземлить этот прибор. Такие приборы работают под очень большим напряжением тока, поэтому представляют особую опасность. Кроме того, они используются постоянно, значит, выход из строя или повреждение очень вероятны. Поэтому обязательно прочтите статью: «Как заземлить стиральную машину».

Схема заземления частного дома

Перед тем как начать монтировать заземление, по правилам составления и проектирования электрических схем и приборов необходимо составить правильную схему и желательно показать ее электрику. В тот момент, когда вы будете собирать свое заземление и устанавливать его, следуйте строго проекту, а после сохраните эту бумагу, чтобы во время будущих ремонтов не возникало никаких проблем.

Дело в том, что заземление ни в коем случае нельзя разрывать, используя автоматы, коммутационные аппараты или другие подобные устройства. Они не только могут нарушить работу заземляющего устройства, но и привести к серьезным последствиям, если именно в момент работ в грунт будет переходить электричество от какого-то прибора. Поэтому, все работы в таких местах ведутся исключительно вручную после подробного изучения схемы заземления.

После того как вы выполнили заземление, необходимо обязательно измерить сопротивление растекания контура. Эти замеры выполняют электротехнические лаборатории или организации, которые снабжают вас электричеством. Если все замеры в норме, значит, у вас получилось установить правильное заземление.

Как сделать заземление в частном доме?

Основным моментом в заземлении частного дома является монтаж установок. Изначально, необходимо подобрать место, куда будут вбиты металлические стержни. Это должно быть место, которое никак не связано с металлическими элементами. Земля, в которую будет вбит штырь, должна быть максимально сухой, размещаться далеко от любой воды. Дело в том, что наличие сырости может привести к появлению различных типов коррозии, что ухудшит электропроводимость штыря, по которому будет уходить электричество в землю.

Выглядеть конструкция должна так, как показано выше на фото:

  1. Раскапываем место, в которое будем помещать штырь, вплоть до того момента, пока порода земли не окажется сильно твердой;
  2. Сверлим буром отверстие, нужной нам ширины и глубины;
  3. Вбиваем наш штырь так, чтобы после засыпания земли в ямку, он оставался немного выше основной плоскости земли.

Кроме того, не стоит заливать место, в котором вы устанавливаете заземлитель, раствором цемента или чем-то подобном. К нему всегда должен быть подход, так как раз в несколько лет нужно проверять провода и подтягивать контакты. Изоляцию на проводе, который является заземляющим лучше оставить до самого болта, к которому вы будете его крепить.

По сути, заземление представляет собой штырь, с небольшой крепящейся сверху шайбой, которая может быть раскручена. Именно в эту шайбу вставляется провод, который выводит статическое электричество от различных приборов. Существует два способа заземлением, у каждого из них свои преимущества.

Для качественного заземления используется провод, диаметром не менее 8 мм. Все элементы заземления, кроме тех, что покрывают провода, должны быть из стали или меди, которые хорошо проводят ток. Старайтесь использовать качественные материалы, это позволит продлить срок жизни заземления.

Заземление каждого прибора отдельно

В этом случае, с различных сторон дома вы выводите заземление и сразу же его монтируете возле стенки. Этот способ удобен высокой надежностью и большей простотой. Однако вы не сможете придать эстетичности, замаскировав такое заземление – его будет хорошо видно на фоне дома.

Существует два типа таких работ:

  • Помещение заземляющего штыря на глубину 3-5 м в пески водоносного типа. Это стандартный способ, который используется в домашних условиях.
  • Штырь опускают на глубину 40 метров в суглинки, чтобы большое количество статического тока не накапливалось в верхних слоях земли. Для масштабных электрических установок, в которых могут быть пробои и очень высокое напряжение, используют другое заземление.

Такой способ заземления подойдёт для подключения посудомоечной машины или при установке водонагревательного бака.

Заземление всех электрических систем в одной сети

В том случае, если вы хотите создать одну сеть для всех электрических систем, вы можете ее разместить в удобном для вас месте, подведя все провода к нужной точке. Хочется отметить, что такая сеть вполне надежна, но по статистике может чаще выходить из строя, чем одиночное заземление.

Для такого заземления делается несколько штырей, которые опускаются в землю на глубину 0,5 м, имея высоту в 2-3 м. К тому же расстояние между ними должно составлять около 1,2 м. Крепления делаются веерно, но таким же способом, как и в одиночном заземлении.

Заземление, которое размещается в доме, можно спрятать в плинтуса. Проверяйте качество изоляции провода перед монтировкой.

Видео заземления в частном доме

В этом видео вы сможете посмотреть, как монтируется и создается заземление в частном доме с советами и объяснениями:

Сделав в своем доме заземление, своими руками, вы не только сэкономите деньги на услугах электрики. Вы лучше поймете электрику, которой будете пользоваться в дальнейшем и сможете легко чинить мелкие поломки, что совсем не сложно, учитывая огромное количество подсказок в интернете. Кроме того, вы обезопасите всю свою семью, которая будет рисковать своей жизнью, подходя к не заземленным приборам.

Как сделать заземление в частном доме


Руслан Коновалов

Эксплуатация современной электробытовой и компьютерной аппаратуры без заземления чревата печальными последствиями. Техника может выйти из строя, а жильцы рискуют получить удар током. Особенно актуально заземление на даче, так как в сельской местности зачастую расположены системы электропередачи старого образца, и надеяться на их надежность не стоит.

Материалы и инструменты

Проложить защитный контур достаточно просто, поэтому заземление можно сделать своими руками, для этого нужно запастись следующим инструментом: лопата, лом, кувалда, сварочный аппарат.

Материалы: металлический уголок 50/50/5 м.м. (или толстостенная металлическая труба сечением 50 м.м., также м.б. использован пруток сечением 16 м.м.), металлическая полоса 24/4 м.м., медный провод сечением 10 м.м. все виды металла – черный металл.

Нельзя использовать арматуру, т.к. она закалена и не имеет надлежащей проводимости тока. Также можно приобрести готовый комплект заземления.

Виды защитных контуров заземления

Существует несколько типов схем заземления (контуров):

  • Треугольный;
  • Линейный,
  • Прямоугольный;
  • Овальный.

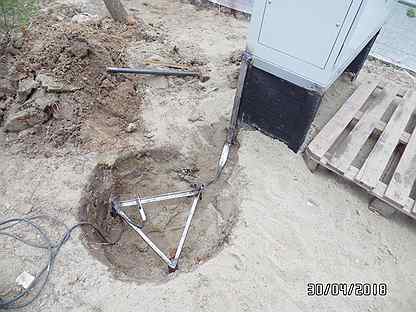

Треугольный контур заземления наиболее распространенный из-за его максимальной эффективности благодаря максимальной площади рассеивания токов и более легкой установки. Контур представляет собой равнобедренный треугольник.

Перед тем как устанавливать контур, необходимо:

Правильно выбрать место для установки, таким образом, чтобы в момент срабатывания контура в зоне его действия не находились люди.

Поэтому, лучше всего выбирать места вдоль забора или глухих местах участка.

Далее выкапываются небольшие траншеи для защитного контура в виде равнобедренного треугольника с таким учетом, чтобы минимальное расстояние между его вершинами не составляло менее 2,5 м. глубиной 70-80 см. и шириной 50-70 см. Такую же траншею прокопать к дому, для связи контура с щитком заземления, установленном в доме.

Затем в вершины этого треугольника забиваются металлические уголки (электроды), на глубину равную длине стороны треугольника и более. Т.е., при стороне треугольника 2,5м., длина электрода д.б. 2,5-5 м.. Плюс, надо учитывать, что выступающая его часть из почвы, д.б. 20 см.

Для удобства забивания электродов, с одного конца уголок заостряется (срезать его стороны под углом 30 градусов), а с другого приварить полочку, чтобы при забивании этот конец менее деформировался.

Уложить в выкопанные траншеи, металлические полосы и приварить их к забитым электродам.

При этом важно, чтобы шов был качественным, беспрерывным.

В качестве материала для соединения контура со щитком в доме, м.б. использована та же металлическая полоса или медный провод, сечением 10 м.м., или алюминиевый провод сечением 16 м.м..

  • Если вы используете полосу, то она приваривается к одной из вершин треугольника;
  • Если используется алюминиевый или медный провод, приваривается болт (сечением М6 или более), между двумя шайбами крепится провод и затягивается гайкой. Эта же процедура делается на «домашнем» конце заземления (в случае использования полосы), для соединения со щитком.

Места сварки необходимо тщательно покрасить, чтобы избежать коррозии. От того как сделано заземление, будет зависеть не только его функциональность, но и долговечность.

Устройство заземления частного дома

Некоторые старые линии электропередачи вообще не имеют защитного заземления. Все они должны меняться, но когда это произойдет — вопрос открытый.

Если у вас именно такой случай, необходимо сделать отдельный контур. Варианта два — сделать заземление в частном доме или на даче самостоятельно, своими руками или доверить исполнение кампании. Услуги кампаний дороги, но имеется важный плюс: если в процессе эксплуатации возникнут проблемы, вызванные неправильным функционированием системы заземления, возмещает ущерб кампания, которая производила монтаж (должно быть прописано в договоре, внимательно читайте). В случае самостоятельного исполнения все на вас.

Устройство заземления в частном доме

Состоит система заземления частного дома из:

  • заземлителей-штырей,
  • металлических полос, их объединяющих в одну систему;
  • линии от контура заземления до электрощитка.

Из чего делать заземлители

В качестве штырей можно использовать металлический прут диаметром 16 мм и больше. Причем брать арматуру нельзя: поверхность у нее каленая, что меняет распределение тока. Также каленый слой в земле быстрее разрушается. Второй вариант — металлический уголок с полочками 50 мм. Эти материалы хороши тем, что в мягкий грунт их можно забить кувалдой. Чтобы это было легче делать, один конец заостряют, на второй приваривают площадку, по которой проще бить.

В качестве стержней можно использовать трубы, уголок, металлический стержень

Иногда используют металлические трубы, один край которых сплющен (заварен) в конус. В нижней их части (около полуметра от края) сверлятся отверстия. При пересыхании грунтов распределение тока утечки значительно ухудшается, а в такие стержни можно заливать соляной раствор, восстанавливая работу заземления. Минус этого способа — приходится под каждый стержень копать/бурить скважины — забить их кувалдой на нужную глубину не получится.

Глубина забивания штырей

Штыри-заземлители должны уходить в грунт ниже глубины промерзания как минимум на 60-100 см. В регионах с засушливым летом желательно чтобы штыри находились хотя бы частично во влажном грунте. Потому используются в основном уголки или прут длиной 2-3 м. Такие размеры обеспечивают достаточную площадь соприкосновения с грунтом, создающую нормальные условия для рассеивания токов утечки.

Чего делать нельзя

Работа защитного заземления состоит в том, чтобы рассеивать по большой площади токи утечки. Происходит это за счет плотного контакта металлических заземлителей — штырей и полос — с грунтом. Поэтому элементы заземления никогда не красят. Это очень сильно снижает токопроводимость между металлом и землей, защита становится неэффективной. Предотвратить коррозию в местах сварки можно антикоррозионными составами но не краской.

Второй важный момент: заземление должно иметь маленькое сопротивление, а для этого очень важен хороший контакт. Он обеспечивается сваркой. Все соединения провариваются, причем качество шва должно быть высоким, без трещин, каверн и других дефектов. Еще раз обращаем внимание: заземление в частном доме нельзя делать на резьбовых соединениях. Со временем металл окисляется, разрушается, сопротивление многократно возрастает, защита ухудшается или вообще не работает.

Использовать только сварные соединения

Очень неразумно использовать в качестве заземлителя трубопроводы или других металлические конструкции, находящиеся в земле. Какое-то время такое заземление в частном доме работает. Но со временем стыки труб из-за электрохимической коррозии, активизированной токами утечки, окисляются и разрушаются, заземление оказывается нерабочим, как и трубопровод. Потому такие виды заземлителей лучше не использовать.

Линейная схема заземления

Иногда из-за особенностей расположения планировки участка бывает невозможно установить треугольный контур заземления. В этом случае применяется линейная схема, при которой электроды располагаются в виде одной линии.

Т.к. контур не замкнутый и не имеет такого качества рассеивания, как треугольный, количество вертикальных электродов д.б. доведено до 5 шт., глубина электродов должна быть не менее расстояния между ними.

Прямоугольная или овальная схема заземления

Такие схемы применяются также в случае особенностей планировки участка и состояния его грунта. В земле могут находиться большие камни, вкопанные конструкции и т.п. В любом случае, эти контуры замкнутые и являются, как бы, разновидностью треугольного типа. Принцип установки таких контуров не имеет больших отличий с треугольным типом.

Все эти виды заземления должны проверяться специальным прибором, но можно использовать обычный мультиметр, и должны соответствовать величине сопротивления не превышающей 4 Ом., вот почему важно соблюдать все правила установки защитного контура.

Как обезопасить дачу?

Рассмотрим, как сделать заземление на даче и, тем самым, обезопасить себя от удара током. Как уже упоминалось, для таких домов чаще применяют схему №2 из электродов, соединенных в виде треугольника.

Установка самодельного заземления

По данной схеме можно собрать заземление не только из заводского комплекта, но и из подручных материалов.


Траншея под заземление

Для этого понадобится:

  • металлические полосы шириной 4 см и толщиной 4 мм для шины;
  • стальной уголок толщиной 4-5 мм для электродов;
  • шлифовальная машинка;
  • садовый бур;
  • лопата;
  • сварочный аппарат;
  • кувалда.

Сначала определяемся с местом расположения. Оно должно обеспечить удобное подключение от шины заземления к силовому щитку. Кроме того, контур нельзя размещать на расстоянии менее трех метров от фундамента дома. Перед началом работ рекомендуется проконсультироваться в местной службе электроснабжения относительно оптимальных схем заземления для вашего региона.

Последовательность работ по установке:

  1. В выбранном месте наносят разметку и выкапывают котлован глубиной около 1 м и траншею, ведущую к цоколю дома. Вместо котлована можно ограничиться траншеей по форме заземляющего контура.
  2. Края стальных уголков, которые станут электродами, заостряют в виде треугольника шлифовальной машинкой.
  3. Электроды заглубляют в грунт при помощи кувалды так, чтобы они возвышались над дном котлована или траншеи на 20 см.
  4. К уголкам горизонтально приваривают стальные полосы, образовывая треугольную шину.
  5. К одному из электродов присоединяют еще одну стальную полосу (шину), укладывают ее в заранее подготовленную траншею и выводят на цоколь здания.
  6. Шину крепят к цоколю и к ней приваривают болт с резьбой.
  7. Конец шины при помощи болта соединяют с клеммой провода заземления, ведущего к распределительному щитку.
  8. В стене высверливают отверстие под провод и вставляют в него пластиковую гильзу.
  9. Провод выводят на щиток и соединяют с распределительной пластиной.


Вывод шины на цоколь дома
Конструкция готова, но прежде чем засыпать котлован, убедитесь, что все работает исправно. Но как проверить заземление на даче? Измерять сопротивление получившегося контура, не имея специального оборудования и навыков, небезопасно. В этой ситуации рациональнее пригласить работников из службы энергоснабжения, тем более что им необходимо выдать разрешающую документацию на работы по заземлению.

Если измерения покажут неудовлетворительный результат, уменьшить сопротивляемость заземления можно добавив вертикальных электродов. Еще один способ улучшить показатели – посыпать контур поваренной солью. Но нужно учитывать, что так коррозия металла усилится. Добившись нужных параметров, траншею засыпают грунтом и утрамбовывают.


Соль уменьшает сопротивляемость материала

Монтаж заводского комплекта

Помимо самодельной, можно установить готовую конструкцию на даче. Заводской комплект заземления для дачи, намного удобнее в сборке и установке, чем самодельный. Он состоит из набора медных или оцинкованных штырей с соединительными муфтами, которые позволяют корректировать длину электродов по мере заглубления. Такой комплект применяется для создания заземления по схеме №3 с одним штыревым электродом.

Обычно в комплектацию входят стальные штыри с диаметром 1,4-1,8 мм и длиной по 1,5 метра каждый.

Соединения выполняется при помощи резьбовых или запрессовочных муфт, также прилагается заостренный наконечник для удобства прохождения грунта. Следует отдавать предпочтение проверенным фирмам, а устройства приобретать в магазинах с ответственными поставщиками.

Ударное воздействие передается специальной насадкой – нагелем. Его применение не дает металлу спрессоваться от ударов кувалды. Есть наборы, в которых предусмотрено заглубление штырей не ударной силой, а через переходник, соединенный с перфоратором высокой мощности.

Порядок проведения работ по монтажу:

  • В подходящем месте выкапывают котлован глубиной и шириной в 1 м.
  • В дно ямы вбивают штыри, наращивая их до нужной длины (6-15 м в зависимости от почвы).
  • Над поверхностью земли оставляют участок электрода длиной 20 см и надевают на него контактный зажим (идет в комплекте).
  • Внутрь зажима вставляют металлическую полосу или кабель заземления.
  • Кабель или шину заводят внутрь дома и подключают к щитку, так же, как описывалось выше.


Заводской комплект
Остается только проверить работу устройства, и заземление на даче готово.

Итак, если вы приложите немного усилий, то при организации заземления сэкономите время и средства. Но, если вы сомневаетесь, что сможете выполнить все мероприятия правильно, обратитесь за помощью к специалистам.

Подключение заземления по схеме TN-C-S

Для подключения домов в частном секторе, используются 2 схемы подключения – TT и TN-C-S (всего существует шесть схем для подключения заземления).

В последнее время рекомендуется использовать схему TN-C-S, по этой схеме кроме фазных проводов, используется нейтраль (ноль) на подстанции она заземлена, а также сама подстанция, ее оборудование, имеет хороший контакт с землей. К потребителю электроэнергии ноль и земля подводятся одним проводником (проводом – REN), а потом разделяется надвое.

Безопасность обеспечивается автоматами, установленными в силовом щитке дома, установка УЗО не обязательна. Недостаток в том, что при нарушении контакта с REN (возможном отгорании), в доме возникает фазное напряжение, которое можно устранить, только восстановив контакт REN.

Зачем нужен заземляющий контур

Прежде чем разобраться с вопросом нужно ли заземление на дачной территории и зачем оно вообще делается – сначала ознакомимся с основами теории защитных систем, применяемых в электрических сетях. Начнем с того, что большинство загородных построек подключено к сети с действующим напряжением 220 Вольт. В ее состав входят два проводника, называемые фазным и нулевым и защитный провод, используемый в различных системах заземления по разному. Два самых распространенных способа его применения приведены на рисунке ниже.


Схема заземления и зануления

В любой из этих схем третья жила позволяет организовать на стороне потребителя так называемое «повторное» заземление, обеспечивающее защиту людей от непредвиденного удара током. Такое может случиться совершенно случайно (из-за повреждения изоляции, например) и попадания высокого напряжения на корпус бытового прибора.

Если последний надежно заземлен (электрически соединен с заземляющим контуром), то угроза поражения резко снижается. Это объясняется тем, что при попадании напряжения на защищенный корпус его величина моментально уменьшается до потенциала земли (практически до нуля). Человек просто не получает сильный токовый разряд и успевает покинуть опасную зону.


В конструкции всех электроприборов, электроинструментов, а также в различных образцах бытовой техники предусмотрен сетевой шнур с третьей заземляющей жилой, защищающей пользователя от высокого напряжения.

Для ее надежного функционирования в квартире потребуется установить розетки, имеющие такой же дополнительный контакт, подсоединенный к защитному контуру.

Из сказанного следует что устройство заземления на даче своими руками – это не только рекомендация, но и вынужденная мера. Особое значение придается этому вопросу именно на загородных участках, где соорудить заземляющую конструкцию намного проще, чем в городской квартире.

Дополнительная информация: Существуют возражения, что все перечисленные проблемы удается решить путем установки электротехнических защитных устройств типа УЗО.

Однако даже при наличии этих приборов надежное заземление совсем не будет лишним, поскольку оно только дополнит комплекс защитных мер.

Подключение заземления по схеме TT

Самая простая схема и наиболее часто используемая – ТТ. При таком варианте к дому подводится двужильный кабель (220В) или четырехжильный (350 В).

При такой схеме, необходимо также заземлить/подключить все электроагрегаты и все системы, изготовленные из материалов проводящих ток, отдельными/собственными проводами непосредственно к шине заземления, к ним относятся:

  • Трубы отопления;
  • Металлический каркас дома;
  • Канализация;
  • Очень важно – заземление газового котла;
  • Поэтому, на шине заземления д.б. дополнительные/запасные точки подключения. Установка УЗО обязательна.

Как подключить защитный провод к розеткам в дачном домике

Не следует забывать, что вся электропроводка в дачном домике выполнена двухжильным кабелем. В случае обустройства заземления к заземляющим клеммам всех розеток и приборов необходимо подключить третий проводник. По правилам, он должен входить в состав общего трехжильного кабеля, которым выполняется разводка в помещениях.

Все просто, если в дачном домике выполнена проводка открытого типа, которую несложно заменить. В противном случае, старую электропроводку положено отключить и обустроить новую (открытого типа) трехжильным кабелем. Эстетику можно обеспечить применением кабель-каналов. Как вариант, возможно использование пластиковой гофротрубы.

Понятно, что хочется сэкономить и проложить отдельный провод заземления к розеткам. Вам решать, нарушать правила проводки или не нарушать. Однако кабель-канал все равно придется монтировать.

Изобретательный ум российского дачника не ограничен ничем, и может появиться соблазн как-то заземлить каждую розетку отдельно. Этого точно делать не следует, так как сопротивление и качество каждого заземления не может быть одинаковым, что легко приведет к появлению опасного напряжения на одном из приборов.

Заземление в частном доме своими руками 220в, как сделать

Чтобы обеспечить свой собственный частный дом безопасной системой электроснабжения, необходимо в процессе его реконструкции или при проведении новой схемы электрической разводки учесть систему заземления. При этом необходимо отметить, что монтаж заземления в частном доме своими руками 220в – процесс не очень сложный. Особенно, если сравнивать с монтажом в многоквартирном доме. И хотя все понимают, зачем нужно защитное заземление, не всего его делают. Поэтому рассмотрим конструкцию полностью, а заодно ответим на вопрос, как сделать контур заземления загородного дома.

Устройство заземления на улице у дома

Устройство контура заземления в частном доме – это штыри, вбитые в грунт вертикально, которые обвязываются между собой проводниками. И вся эта конструкция соединяется с распределительным щитком в доме. Перед тем как сделать заземление в частном доме, необходимо подготовить необходимые инструменты и материалы.

Из инструментов понадобятся лопаты, лом, кувалда, молоток, сварочный аппарат с электродами, болгарка, гаечные ключи. Из материалов:

  • металлический уголок размерами 50х50х5 мм;
  • стальная лента шириною 40 мм и толщиною 4 мм;
  • металлическая проволока катанка диаметром 8-10 мм.

Чисто в конструктивном исполнении домовый контур заземления представляет собой равносторонний треугольник, в углы которого вбиваются металлические заземлители. Для этого и используется металлический уголок. Глубина вбивания – 2,5-3,0 м. Сделать это можно самостоятельно обычной кувалдой. Если грунт на участке твердый, то можно сначала провести углубление при помощи бура на глубину 1,5 м, после чего добить уголки кувалдой.

Монтажный процесс необходимо начать с нанесения на грунт размеров и формы заземляющего контура. После чего по всему периметру выкапывается траншея шириною до 60 см, чтобы было удобно проводить сварку, и глубиною 80-100 см. Вбиваются заземлители. Чтобы процесс вхождения в грунт уголков проходил без проблем, рекомендуется их концы заострить под конус. До упора забивать не надо, нужно чтобы над дном траншей остались торчать края штырей, приблизительно 20-30 см.

Теперь необходимо уголки состыковать между собой горизонтальными элементами контура заземления. Для этого используется металлическая лента. Соединение производится только электрической сваркой. Никаких болтов, которые под землей покроются коррозией, а это частичное или полное отсутствие контакта, что приведет к неэффективности заземления в загородном доме.

Следующий этап – это соединение сделанного контура с распределительным щитком в доме. Для этого можно использовать или катанку, или ту же металлическую полосу. По двору соединительный контур проводится в траншее, внутри дома по стене или плинтусу. На конце проводника, который вошел в дом, приваривается болт М6 или М8. На него будет надеваться кольцо провода, отвечающего за внутреннее заземление частного дома. Крепление производится аналогичной гайкой. Может понадобиться изоляция стыков.

Внимание! В качестве элементов заземляющего контура нельзя применять металлическую арматуру. Ее внешний слой является каленым, что нарушает равномерное распределение тока по всему сечению профиля. К тому же арматура в земле быстрее ржавеет.

Места сварки надо обязательно обработать антикоррозийными составами. Но весь контур окрашивать или покрывать каким-то защитными составами запрещено. Потому что в системе необходим полный контакт с землей, куда будут уходить блуждающие токи.

На этом монтаж контура заземления для частного дома можно считать законченным. Поэтому убедитесь, что сварочные стыки прочные, после чего лопатами надо закопать траншеи. Кстати, эту технологию можно использовать и для сооружения системы молниеотвода (громоотвода). Вот такое устройство заземления в частном доме можно сделать своими руками.

Необходимо отметить, что правильная форма заземления частного дома – это необязательно треугольник. Можно использовать квадрат, окружность, линию и другие фигуры. Важно, чтобы сам контур не создавал сопротивления, поэтому максимальное количество вбитых вглубь земли заземлителей и их горизонтальных собратьев было как можно больше. Хотя треугольник – проверенный временем вариант. И еще один немаловажный момент – расстояние от домашнего контура системы заземления до фундамента дома не должно быть меньше одного метра.

Подключение в электрическом щите

Обычно питание частных домов электрическим током осуществляется воздушными линиями электропередач. Поэтому ввод в дом делают двумя проводами: фаза и ноль. Их система заземления основана на схеме TN-C, в которой установленный нулевой контур – он же и заземляющий, подключен к общей нейтрали в трансформаторной подстанции.

Так как свой дом оборудуется заземляющей системой, то подключение может быть проведено по двум разным схемам:

  1. TN-C на TN-C-S;
  2. TN-C на TT.

Подключение контура по схеме TN-C-S

Система заземления частного дома своими руками по схеме TN-C – это, как правило, двухпроводная разводка, в которой один провод является фазой, второй нулевой выполняет сразу две функции: рабочего проводника N и защитного PE. Чтобы перевести на схему TN-C-S, необходимо внутри распределительного щитка установить дополнительную шину. Она должна иметь металлический контакт с корпусом электрощита. К ней будут присоединены нулевой провод питающей сети и проводник от нового заземляющего контура, собранного своими руками.

Новую шину нужно соединить с шиной, к которой был соединен нулевой провод N, выходящий из дома. При этом контакта шины N с щитком не должно быть. По сути, так и получится, потому что в щитке на шине устанавливается диэлектрический клеммник, через который и проводится соединение. Кстати, фазный провод также изолирован от элементов распределительного щита и его корпуса.

Последний этап, как правильно сделать заземление в частном доме по системе TN-C-S, это соединить между собой новую шину и заземлительный контур. Обычно для этого используется медный многожильный кабель сечением не меньше 4 мм², один конец которого крепится к щитку, второй к болту, приваренному на конец заземляющего проводника на вводе в дом.

Подключение по схеме TT

Схема похожа на заземление дома по системе TN-C-S, но есть у нее и разительные отличия. В системе подключения TT входящий проводник PEN, несущий двойную нагрузку (нуля и земля), подключается к шине, которая изолирована от контакта с распределительным щитком. Как, в принципе, и фазный проводник. К ней будет подключаться нулевой провод, выходящий из дома.

К не заизолированной шине, которая с другими шинами ничем не связана, подключается заземляющий провод, выходящий из дома. Сюда же подсоединяется и заземлитель, идущий от уличного контура заземления. Соединение производится медным кабелем с минимальным сечением 10 мм². То есть, получается, что все провода проходят по разным контурам и друг с другом соединяются лишь в бытовых приборах.

Отличительной особенностью системы заземления TT, ее положительная сторона – это разделение двух контуров: нуля и заземления. В системе TN-C-S есть один негативный момент – при отгорании провода PEN, электричество пойдет по наименьшему сопротивлению, то есть, по самому защитному заземлению. А это чревато большими неприятностями. Минимально, что может случиться, произойдет короткое замыкание в проводке, могут сгореть бытовые приборы. Максимально – здесь и до пожара не так далеко.

Заземления в частном доме по системе TT гарантирует полную безопасность при любых нестандартных ситуациях. И даже если проводник PEN отгорит, то просто в доме не будет электричества, потому что заземляющая сеть проходит отдельным контуром. И ничем с нулем она не связана. Поэтому, выбирая систему заземления для дома ТТ (своими руками смонтированную), можно быть уверенным в полной ее безопасности.

Проверка заземления

Заземление в деревянном доме или кирпичном готово, необходимо его проверить. Что для этого нужно сделать?

  • Разбираем любую розетку в доме.
  • Берем мультиметр и выставляем его в режим напряжения.
  • Соединяем щупами прибора провода фазы и нуля. Должно появиться значение напряжения в сети.
  • Затем соединяются фаза и заземление. Прибор должен показать немного отличающееся (сниженное) значение напряжения, чем в предыдущем пункте.

Все это можно сделать и при помощи контрольной лампочки. Все те же манипуляции, при которых лампочка должна гореть ярко при соединении фазы с нулем, и тусклее при соединении фазы с землей. Вот так можно ответить на вопрос, как проверить заземление в частном доме.

Полезные советы

В связи с устройством заземления дома своими руками частные владельцы домов и новоиспеченные застройщики часто сталкиваются с некоторыми проблемами, которые сами решить не могут. К примеру, заземление в частном доме своими руками (380в подводимого напряжения). Есть ли какие-то особенности в проведении монтажа? Никаких особенностей нет, потому что трехфазное подключение внутри дома разбивается по однофазным контурам, которые равномерно разбрасываются по всему зданию. К примеру, одна фаза идет на освещение, вторая на розетки, третья замыкается, к примеру, на бойлер. Заземлить же дом приходится по одному контуру. Тот есть, провод заземления, выходящий из дома, соединяется с шиной, куда был подсоединен заземлитель с улицы. При этом внутри помещений заземляющий контур соединяет между собой все розетки и мощные бытовые приборы, как отдельно стоящие потребители.

Можно ли сделать заземление в доме, используя для этого подвал или погреб? Никаких проблем и здесь нет. Главное, чтобы заземление в подвале (погребе) полностью находилось в земле, чтобы сопротивление конструкции было минимальным. При этом погреб будет идеальным местом (влажный пол и грунт, хорошо проводящие ток), единственное к нему требование – это закрыть место установки контура защитными приспособлениями, к примеру, уложить деревянные решетки на пол.

Заключение по теме

Устанавливая схему заземления в частном доме своими руками на 220в, необходимо осознавать, что это мера безопасности. И какие бы затраты не пришлось делать, не стоит переживать, что семейный бюджет несет убытки. Это окупится сторицей, ведь здоровье и жизнь стоят дороже. Поэтому не стоит раздумывать, делать заземление в частном доме или нет. Ответ положительный – нужно заземление делать, не откладывая. Для заземления не стоит скупиться, а как оно делается, подробно описано.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как делается заземление в частном доме

Электричество давно воспринимается нами как данность. Это благо цивилизации знакомое с детства открывает массу возможностей, и мы охотно принимаем блага. Большинству из нас нет дела до обустройства и принципов работы электросети, нас вполне устраивает роль простого потребителя. Если жителю многоэтажки подобное понимание вопроса может сойти с рук, то обладателю частного дома необходимо учитывать все особенности обустройства электропроводки и заземления в частности. Рассмотрим сегодня, как делается заземление в частном доме.

Содержание


Заземление необходимо для защиты. При работе некоторых электроприборов на их токопроводящем корпусе образуется электрический потенциал, порой достигающий 100 и более вольт, исключить возможность образования этого напряжения или предупредить его возникновение невозможно (каждый случай является частным, зависит от особенностей работы прибора). Если дом подключен к трехфазному электроснабжению, а рядом находящиеся электроприборы подключены к разным фазам, то вполне вероятно, что показатель разницы потенциалов достигнет нескольких сотен вольт, что является серьезной опасностью для жизни в случае соприкосновения с корпусом таких приборов. Поэтому, в соответствии с современными нормами безопасной эксплуатации, все силовые электроприборы в частном доме (холодильник, стиральная машина, электроплита, бойлер и т. д.) должны обязательно подключаться к системе защитного заземления, тогда потенциал будет уходить по заземляющему проводнику в землю.

Устройство заземления в частном доме предусматривает наличие заземлителя и проводника, проложенного от него к входному электрощиту. Заземлитель представляет собой проводящую часть, находящуюся в электрическом контакте непосредственно с землей.

Естественными заземлителями могут служить любые металлические конструкции, имеющие контакт с землей, например металлические трубы подземного водопровода, металлические (кроме алюминиевых) оболочки бронированных кабелей проложенных в земле, железобетонные конструкции фундамента.

Запрещается применять в качестве заземлителей газопроводы, трубы центрального отопления и канализации, также любые трубопроводы с взрывоопасными и горючими веществами.

[include id=»1″ title=»Реклама в тексте»]

В соответствии с нормами ПУЭ, заземление электроустановок до 1 кВ может осуществляться с применением естественных заземлителей, если их сопротивление или напряжение соприкосновения с корпусом установки не превышает допустимых значений. Возможность применения таких заземлителей должна определяться соответствующими расчетами.
При отсутствии или невозможности использования естественных заземлителей устройство заземления в частном доме осуществляется с помощью искусственных заземлителей, которые можно изготовить самостоятельно. Разрешено использовать стальные, оцинкованные или медные заземляющие электроды с круглым, прямоугольным, угловым, трубным профилем сечения, главное — они не должны быть окрашены или иметь любое другое изоляционное покрытие.

Схема заземления частного дома

Заземлители могут располагаться в земле вертикально или горизонтально на глубине ниже уровня промерзания грунта, соединение заземляющих электродов между собой осуществляется только при помощи сварки, болтовое соединение запрещено из-за возможности окисления.
Выбор оптимального способа устройства заземлителя зависит от характера грунта на участке, рассмотренная ниже схема  заземления частного дома является самым простым и надежным вариантом. Перед началом работ необходимо провести замеры, расчеты электросопротивления грунта, составить проект работ, затем на основании полученных данных рассчитать длину заземляющих электродов и количество используемых материалов.

На удалении 5—10 м от дома, недалеко от входного электрощита, следует вырыть траншею, приблизительно полуметровой глубины (глубина траншеи может быть больше, в зависимости от показателей промерзания грунта), формой повторяющую равносторонний треугольник, в каждую вершину которого вбиваются заземляющие электроды длиной 1,5—3 м (длина электродов зависит от сопротивления грунта), электроды можно размещать и линейно, но в любом случае расстояние между ними должно быть не меньше их длины. В качестве электродов можно использовать стальные стержни (минимальное значение диаметра круглого стержня — 16 мм), металлические уголки и профили (минимально допустимая площадь поперечного сечения прямоугольного и углового профиля — 100 мм, с толщиной стенок от 4 мм) и стальные трубы (минимальный диаметр 32 мм с толщиной стенок от 3,5 мм).

Для облегчения вбивания в грунт концы электродов заостряются

Для облегчения вбивания электродов необходимо заострить их концы, в твердых грунтах потребуется бурение скважин. После вбивания электродов их соединяют между собой с помощью сваривания металлической полосой (площадь поперечного сечения от 48 мм2 , толщина от 4 мм). Такую же полосу используют в качестве проводника, ведущего от заземлителя к главной шине заземления входного распределительного щита, место его ввода в здание обозначается соответствующим знаком.

Соединение заземлителя с заземляющей шиной входного электрощита

После выхода из земли к полосе при помощи болтового соединения крепят проводник, соединяющий ее с главной заземляющей шиной входного электрощита. В качестве такого проводника используют медный (сечение не менее 10 мм2), алюминиевый (не менее 16 мм2) или стальной (не менее 75 мм2) провод. Главная шина заземления должна быть медной или стальной (использование алюминиевой шины не допускается), может находиться внутри электрощита или отдельно от него в легкодоступном для обслуживания месте.

[include id=»2″ title=»Реклама в тексте»]

В случае размещения внутри вводного устройства в качестве ее используется шина PE, при отдельном размещении сечение шины заземления не должно быть менее сечения PE проводника питающей линии. Также необходимо предусмотреть отсоединение подключаемых к шине проводников.

Соединение заземляющих электродов металлической полосой

После окончания работ все траншеи следует засыпать однородным грунтом, желательно с небольшим содержанием камней. Следует провести измерение сопротивления заземляющего контура, показатель не должен превышать 4 Ом.
Заземляющую проводку в доме прокладывают вместе с цепями электрических розеток и силовых электроприборов, сеть освещения в заземлении не нуждается.

1.    В случае, когда велика вероятность возникновения коррозии, желательно использовать заземлители с большим сечением или применять заземляющие проводники с гальваническим покрытием.
2.    Важно учитывать обусловленное коррозией увеличение сопротивления заземляющих материалов.
3.    Не допускается расположение заземлителей в местах, где земля просушена под воздействием тепла трубопроводов.
4.    Глубина размещения электродов должна находиться ниже уровня замерзания грунта.
5.    Расстояние между электродами должно превышать их длину.
6.    Диаметр или площадь сечения электродов должна соответствовать нормам ПУЕ.
7.    Соединение электродов между собой должно проводиться лишь сварным способом.
8.    Сопротивление всей заземляющей системы должно быть не более 4 Ом.

Информация о том, как сделать заземление в частном доме фото и видеоматериалы по теме, несомненно, дадут лишь общее представление о серьезном и ответственном процессе. В любом случае, проведение работ требует соответствующей квалификации.

Заземление в частном доме: устройство контура, видео

Уже не первое столетие наша жизнь неотъемлемо связана с электричеством. Оно необходимо нам и для упрощения бытовой жизни, и для досуга, и для работы. Но электричество не только дарит нам удобство и комфорт, оно влечёт за собой риски связанные с электрошоком. В связи с этим без защитных приспособлений не обойтись. Фундаментальным из них является заземление. Если в многоэтажках инженеры сразу прорабатывают все схемы водоснабжения, электропередачи и прочие коммунальные тонкости, то в частных домах все эти проблемы приходится решать самостоятельно. Можно обратиться в энергослужбу, но проще и дешевле сделать заземление в частном доме своими руками.

Первое, что Вам потребуется – смоделировать схему. Схема заземления поможет просчитать количество необходимых материалов, даст возможность посмотреть на весь проект в целом, а в последующем – убережет от ненамеренного повреждения (чаще всего, в случае ремонта или перепланировки). В схеме Вы должны прописать и разместить абсолютно все части контура заземления:

Пример схемы заземления в частном доме

  1. Заземлители – электропроводники, находящиеся ниже уровня почвы (вбитые в землю). Не менее 50см заземлителя должно находиться ниже максимального уровня промерзания почвы, так же он не должен находиться на расстоянии ближе двух метров от водо- и газопроводов. Советуем устанавливать не один, а несколько заземлителей, так как земля не является линейным проводником, а её проводимость зависит от площади контакта и силы напряжения. Если же установить 2-3 заземлителя на расстоянии метра друг от друга, то между ними образуется потенциальная поверхность, которая увеличит площадь контакта с землей. Размещать заземлители следует на расстоянии более полутора метра от края отмостки.
  2. Металлосвязь – металлическая конструкция, являющаяся связующим звеном между заземлителем и заземляемым объектом. Заводится в дом в виде шин заземления.
  3. Главная шина заземления, заземляющая вводный щит или вводное распределительное устройство.

Совокупность вышеперечисленных деталей называют контуром заземления. Контур заземления в частном доме отличается от квартирного количеством расходного материала. Строители многоэтажек стараются свести к минимуму затраты на металл, мотивируя это снижением нагрузки на фундамент. В одноэтажных домах эта проблема не стоит, но стоит помнить, что не следует перегружать контур лишними деталями.

Есть два вида заземления – защитное и рабочее. Защитное заземление предусмотрено для предотвращения сгорания электроприборов и травм людей. Рабочее, или постоянное заземление помимо защиты, обеспечивает нормальную работу электрооборудования при различных перепадах или утечке тока. Устройство заземления в частном доме чаще всего состоит только из защитного заземления, но мы рекомендуем провести рабочее заземление в стиральную машинку, электродуховку и микроволновую печь, персональный компьютер. В виду высокой собственной электрической ёмкости и жестких условий эксплуатации, этот вид заземления будет более уместным.

Покупая все необходимые для последующей работы материалы, стоит учесть следующие факторы:

  1. Расцветка оболочки заземлительных клемм должна быть желтой с продольной зелёной полоской.
  2. Сечение клемм должно быть выше 4 мм2.
  3. Для металлосвязи, по причине быстрого ржавения, нельзя использовать оцинковку.

Монтаж заземления принципиально не отличается от монтажа любой другой электроцепи. Стоит помнить, что провода должны проходить строго горизонтально и вертикально, соединяться под углом 90 градусов. В противном случае электрики с радостью Вас оштрафуют.

Проверка готового контура заземления – самый сложный из процессов. Во-первых, Вам потребуются специальные приборы для измерения сопротивления тока. Бытовым индикатором проверить эти цифры нельзя, поэтому Вам нужно будет взять напрокат электроиндукционный ручной мегомметр или электронный измеритель. Но идеальным вариантом я вижу вызов бригады энергетиков. Они не только профессионально проверят все составляющие схемы заземления, но и смогут выдать Вам акт ввода в эксплуатацию.

Заземление в частном доме крайне необходимо для безопасности как техники, так и людей. Сделать его самостоятельно, или вызвать мастеров – дело Ваше. Лично мы придерживаемся мнения, что каждый из нас в состоянии сделать это без посторонней помощи. Попробуйте, у Вас всё получится! А что бы было более понятно, посмотрите видео, как это делают специалисты.

Заземление в частном доме своими руками 220в

Частный дом — это возможность каждую неделю отдыхать с друзьями или семьёй на природе. Даже машину иметь необязательно. Электрички, маршрутки и автобусы курсируют от мегаполисов к близлежащим городам и деревням постоянно.

Но иметь частный домик где-то загородом — это ещё не всё. Необходимо позаботиться о безопасности каждого человека, находящегося там. Чтобы исключить возможность удара электрическим током стоит сделать заземление.

Заземление гарантирует безопасную эксплуатацию бытовых приборов. Мало того, если у вас установлена электрическая плита или стиральная машина, то без него просто не обойтись. В последнем случае выход из строя бытового прибора может привести к крайне плачевным последствиям.

Важно! Если вы живёте в частном доме без заземления — то этим создаёте опасную ситуацию внутри помещения для своих близких и родных.

Сделать заземление в частном доме своими руками не так-то уж и сложно. Главное, следовать нормам и применять качественные комплектующие и материалы. Многие пытаются сэкономить и сделать зануление, мотивируя такой поступок тем, что в сети на 220 В заземление необязательно.

Тем не менее это не совсем так. Действительно, делать заземление в сети на 220 в не является обязательным стандартом безопасности в частном доме. Но подобный шаг позволяет в значительной мере обезопасить каждого жильца от удара током.

Важно! Если электроснабжение осуществляется от сети на 380 В, то заземление сделать придётся. Это позволит каждому человеку, проживающему в частном доме, чувствовать себя безопасно.

Зачем нужен контур заземления

Начнём со школьного курса биологии. Человек из 70% состоит из воды. Именно поэтому удар током способен нанести нам существенный вред. Огромный урон получают внутренние органы. Тело начинается корчиться в судорогах. Поэтому крайне важно быстро убрать пострадавшего от источника тока. При наихудшем раскладе после электрического удара останавливается сердце.

Безусловно, никто не будет лезть к оголённым проводам, чтобы испытать новые ощущения. Но при выходе из строя корпусы некоторых приборов становятся полноценными электропроводниками. Одного касания достаточно, чтобы схватить разряд. Чтобы такого не произошло достаточно сделать заземление. В таком случае каждый человек, живущий в частном доме, будет под надёжной защитой.

Рассмотрим реальную ситуацию. От долгой эксплуатации нагревательный элемент внутри бойлера разрушился. В результате электричество стало передаваться через спираль нихрома в воду. Теперь каждое прикосновение к корпусу бойлера является смертельно опасным.

Чтобы исключить риск удара током все части прибора, способные передавать ток заземляются. В таком случае напряжение, возникающие при поломке, будет уходить именно в землю, не неся в себе какой-либо угрозы.

Чтобы лучше понять, как сделать заземление в частном доме. Рассмотрим пример подобной защиты от электрического удара на промышленных объектах. Заземляющий проводник подсоединяется к корпусу каждого станка и щиткам управления. Подобная мера позволяет застраховать каждого рабочего от возможного поражения электричеством.

Чтобы сделать заземление для бытовых приборов в частном доме дополнительно понадобится подключить защитный проводник. Он подключается к розетке, в которую вставляется штекер определённого прибора.

При обрыве нулевого проводника исчезает не только электроэнергия, обрывается цепь защиты. Если подобное произойдёт, то заземление будет нулевым проводником. При этом работоспособность каждого прибора сохранится, как и защита.

Внимание! Главная роль заземления в частном доме — обеспечение безопасности при прикосновении к корпусам бытовых приборов.

Делаем заземление на даче

Каким должно быть качественное заземление

Перед тем как сделать качественное и надёжное заземление в частном доме, необходимо знать основные технические требования к конструкциям такого типа. Для начала рассмотрим значение самого понятия. По факту это электрическая цепь, обеспечивающая безопасный выход электричества при поломках бытового оборудования.

Конструктивно заземление можно поделить на три составляющие:

  1. Заземлитель. Данная часть представляет собой совокупность проводников. Каждый из них при этом находится в постоянном контакте с землёй.
  2. Заземляющий проводник. Этот элемент конструкции соединяет прибор, который нужно заземлить с заземлителем.
  3. Заземляющее устройство или заземление — заземлитель + заземляющие проводники.

Если смотреть предметно, то заземлитель в частном доме представляет собой набор металлических проводников, которые уходят в землю. Любое качественное заземление должно иметь соответствующий показатель сопротивления растеканию. Данный параметр показывает, как легко ток входит в землю.

Важно! Сопротивление это что-то вроде вентиля. Он перекрывает поток тока. Чем оно меньше, тем лучше и надёжнее заземление в частном доме.

На силу сопротивления в заземлении частного дома влияет множество параметров. Поэтому перед тем как сделать данную систему безопасности от электрического удара в своём доме, о них нужно узнать.

Первое на что необходимо обратить внимание — на какой глубине залегает заземлитель. Также на сопротивление влияет влажность грунта и количество проводников. Лучше всего сделать контур по всему периметру дома. Если же такой возможности нет — остановите свой выбор на северной стороне. Именно там влажность грунта максимальная.

Особые требования имеются к заземлителям. Недостаточно, чтобы они были сделаны из качественной стали. Толщина проводника должна быть не меньше чем четыре миллиметра. При этом минимальный диаметр трубы 32 мм; вертикальные прутки 16 мм и больше, горизонтальные 10.

Монтаж

Чтобы сделать систему защиты от электрических ударов при порче бытовых приборов необходимо выбрать место, куда будут входить проводники. Именно сюда нужно будет забить вертикальные стержни.

Важно! Перед тем как сделать монтаж устройства своими руками в частном доме убедитесь, что в месте, где вы будете закладывать контур заземления, нет никаких коммуникаций.

В идеале предварительно нужно согласовать работы с соответствующими службами, такими как тепло- и газоснабжающие организации. Учтите, что восстановление поврежденной тепловой или газовой сети обходится крайне недёшево.

Проще всего сделать линейный контур, и расположить его параллельно отмостке. Некоторые строители идут на разнообразные ухищрения, делая заземление в виде треугольника или многогранника. В идеале стоит опоясать дом по всему периметру. Правда, для этого понадобится немало материалов и времени.

Совет! Главный плюс линейного монтажа заключается в том, что при необходимости конструкцию всегда можно нарастить.

Начать монтаж защитной системы в частном доме нужно с отрезания уголка или прута. Его длина должна составлять два метра. Конец должен быть заостренным. Для сверления отверстий можно использовать ручной бур. Если же подобного аксессуара в домашнем хозяйстве нет, воспользуйтесь обычной лопатой.

После того как яма неподалёку от частного дома выкопана, нужно забить заземлитель. Если первый стержень вошёл в землю легко. Второй можно сделать на полметра длиннее. Главное, не переусердствовать. Три метра — это предельная длина.

Пяти заземлителей достаточно, чтобы сделать надёжную защиту для частного дома. Обрезка стрежней делается не ниже уровня земли. Ориентировочно, это где-то 20—30 см. Между заземлителями нужно прокопать канавку, которая будет их соединять.

Элементы заземления в частном доме можно соединить при помощи сварки. Если в наличии нет сварочного аппарата, можно сделать то же самое, но при помощи обычных болтов. Сварка всё же предпочтительнее, так как обеспечивает более высокий уровень надёжности. Также увеличивается срок эксплуатации всей конструкции.

Важно! Болтовое соединение нужно периодически подтягивать.

Делаем замеры

После того как вы сделаете монтаж контура заземления в частном доме своими руками нужно будет осуществить соответствующие замеры. Первое, что вам необходимо протестировать — это сопротивление. Нормативные показатели следующие:

  • Сеть 220 В — сопротивление в пределах 30 Ом.
  • Сеть 380 В — сопротивление 5—10 Ом.
  • Редкие породы грунта, к примеру, скалистые — 100 Ом.

Наиболее качественный контур заземления должен быть у сети на 380 В. К тому же для трёхфазной проводки наличие заземления в частном доме обязательно. К счастью, вы можете сделать его своими руками.

Прокладываем заземлитель

После того как тестирование выполнено и показатели соответствуют норме, необходимо заземляющий проводник проложить от контура к щитку. Диаметр проводника не может быть меньше 8 мм.

Стальной проводник заводится внутрь через стену дома. Место можете выбрать сами, главное, чтобы вам было удобно работать. Тогда заземление в частном доме будет сделано качественно и надёжно.

На окончании стального проводника, являющегося частью замедления, нужно сформировать болтовое соединение. Можно нарезать резьбу или приварить болт. Наконечник необходимо запрессовать в медный провод. Диаметр последнего 4 мм. Его лучше всего спрятать в плинтус.

Внимание! Разрывать проводники заземления коммутационными аппаратами запрещено.

Итоги

Как видите, сделать контур заземления своими руками не так-то уж и сложно. Мало того, справиться с такой работой можно, не используя какое-либо специальное оборудование. Эффект же от подобной системы защиты будет более чем полезный и сможет уберечь жильцов дома от бытовой травмы.

Как не надо делать заземление дачного дома


Заземление – процесс соединения электрооборудования с контуром заземления или иным заземлителем с целью защиты от удара электрическим током. Это очень ответственный процесс. Ошибки, допущенные во время его проведения, могут быть опасны для жизни.


Опасность заземления в квартире

В городских квартирах часто встречаются ошибки при подключении заземления, которые делают его небезопасным.

Вот одна из них. Многие бытовые электроприборы (стиральная машина, микроволновка, холодильник и т.д.) следует подключать к розеткам с заземлением, иначе можно получить удар током от металлических поверхностей (например, от раковины). Частая ошибка – покупка розетки с заземляющим проводником в надежде, что при ее установке появится и заземление.

Каждая розетка имеет 3 контакта, один из которых соединяют с фазным проводником, другой – с нулевым рабочим, а третий отвечает за защитное заземление. Иногда электрики ошибочно выполняют заземление на ноль, коммутируя его вместе с заземляющим контактом. В итоге вместо необходимого заземления происходит «зануление». Подключать электроприборы в такую розетку довольно опасно, поскольку они могут сгореть при внезапной смене ноля и фазы.
Еще более плачевный вариант – перепутать фазу и ноль в распредкоробке или в электрическом щите. Среди возможных последствий – возгорание электроприборов или поражение электрическим током человека при прикосновении к электропроводящим частям оборудования.

Еще один фактор риска связан с системой отопления. В домах старой застройки применялись отопительные трубы из металла, которые были заземлены. Но сейчас чаще всего ставят пластиковые трубы, которые не проводят электричество. При замене металлических труб на пластиковые такая система заземления перестает быть эффективной. В этом случае ток может пойти напрямую через тело человека, поскольку оно обладает гораздо меньшим сопротивлением, чем электроприбор.

Именно поэтому заземление на отопительную систему не допустимо. На первый взгляд этот способ выглядит простым и надежным, но в конечном итоге вы можете получить удар тока, прикасаясь к батарее.

Иногда систему заземления выводят на газовые трубы. Это еще более опасно. Если вдруг сработает молниеотвод, вы не только потеряете всю бытовую технику, но и можете спровоцировать детонацию и взрыв газа.

Ошибки при подключении заземления в частном доме

Если вы живете в частном доме, то важно внимательно отнестись к расчету металлического контура заземления. Важно, чтобы в случае попадания молнии он мог выдержать удар и выполнить отвод электричества в землю.

При варке контура не стоит экономить на материалах, поскольку некачественная продукция может не справиться с поставленной задачей.

Опасность представляет контур заземления, положение которого отклоняется от вертикального. Если в дождливую погоду вы пройдете рядом с таким контуром, высок риск получить поражение электрическим током.Ни в коем случае не располагайте систему заземления близко к дому, иначе вас может ударить током, если вы решите поднять металлический предмет из сырого подвала.

Поскольку после завершения всех работ по установке контур остается под землей вне поля зрения, советуем внимательно отнестись к квалификации мастера, к услугам которого вы прибегаете.

Чтобы получить представление обо всех этапах монтажа контура заземления в частном доме, рекомендуем посмотреть видео, расположенное в начале данной статьи.



Как сделать заземление своими руками

Для устройства заземления в загородном доме или на даче вам потребуется немного терпения, строительных, минимум инструментов, и чуточку знаний, полученных из данной статьи. Мы с не будем размышлять о том, какое бывает заземление и какие варианты заземления не следует брать на вооружение. Также, не будем забивать голову информацией об эквивалентном удельном сопротивлении грунта и значениями расчетных климатических коэффициентов сезонности сопротивления грунта.

Мы пойдём исключительно оптимальным путём - возьмём успешный опыт уже свершившегося монтажа заземления, это выполнено на основании утверждённого проекта, его проверили и службы дали разрешение на эксплуатацию компетентные.

Для начала, подсчитаем что нам требовалось:

Инструмент

  1. Сварочный аппарат и маска для сварки.
  2. Кувалда 5-8 кг.
  3. Лопата (штыковая и совковая).

Материалы

  1. Уголок стальной 50 х 50 х 4 мм Х 3 м - 3 шт.
  2. Уголок стальной 50 х 50 х 4 мм Х 1.5 м - 3 шт.
  3. Прут стальной D - 14 мм - длина - от места монтажа заземляющего контура до дома + высота до фронтона + отдельный прут от заземляющего контура до дома и вверх до конька (при установкеже молниезащиты).
  4. Электроды 3 мм.
  5. Провод 4 х 4 мм 2 - длина, от распайки с прутом, до щита.
  6. Гофрированная труба для кабеля - длина, от распайки с прутом, до щита.
  7. Клемма для соединения прута и провода.

Прокладка наружной части заземления

Начнем с того, что у нас получилось. Это загородный дом в деревне, то есть, требования к электричеству и защите на высоком уровне.

  1. Провода со столба, запитывающие дом.
  2. Прут 14 мм. Выходит из земли и поднимается к месту распайки и к молниезащите.
  3. Место распайки (подключения) заземления, и питающих со столба.
  4. кабель 4 х 4 мм в гофрированной трубе идущий на щит в доме (3 фазы, ноль с землёй в одном жиле)
  5. Молниезащита.

Провода, идущие со столба на дом.

2 прута, приваренные к заземляющему контуру и выходящие из земли. 1 на щит, 2-й на молниезащиту.

  1. Провод в гофре - земля с нолём и 3 фазы, заходящий в дом.
  2. Деревянные подкладки для кабеля и заземляющих прутов - во избежание непосредственного контакта с домом.

Молниезащита, устроенная на коньке дома.

Стрелкой показан заземляющий прут, который выходит из земли и поднимается к коньку, для соединения с тросом молниезащиты.Для устройства молниезащиты, был использован стальной трос, диаметр - 8 мм, натяжение между опорами достигается за счёт дверной пружины.

Место распайки проводов. 1 - 3 фазы; 2 - ноль соединённый с землёй.

Это то же место распайки с более близкого ракурса.

Провод 4 х 4 мм. В гофре, заходящий с улицы в дом, на электрический щит.

Электрический щит. Отдельно мы видим земляную жилу, которая контактирует со щитом за счёт штатного болтового соединения, находящегося на дверце щита.

А теперь то, что у нас осталось за кадром, есть под землёй.

Устройство заземляющего контура

Там, где решили закопать заземляющий контур, по форме равностороннего треугольника отрываем ров - наружные размеры 1,8 х 1,8 х 1,8 м, ширина - 40-50 см, глубина 1 м.

Точно разметив три точки, между положением по 1.5 метра забиваем электроды - 3 стальных, 3-х метровых угла. Тут придётся действительно потрудиться.Уголки с одной стороны можно заточить при помощи болгарки - для лучшего входа в грунт. Забивать уголки нужно строго вертикально. Утопить их потребуется на половину высоты рва, есть на полметра от уровня земли, получится глубже - пожалуйста, только неудобно будет проводить сварочные работы.

Тщательно привариваем три полутораметровых уголка к забитым в грунт электродам - ​​уголкам, хорошо провариваем все прилегающие плоскости.

Затем нужно замерить сопротивление заземления

.Для справки - максимальное допустимое сопротивление для однофазной системы электропроводки - 30 Ом. Специальные, компетентные в этом вопросе службы, забивают в землю 2 электрода и проверяют своим прибором. Допустимые параметры, то есть, допустимые параметры, допустимое сопротивление, допустимое сопротивление, допустимое сопротивление.

Найти в ближайшей к месту закопанной стальной конструкции розетку и с помощью индикатора определить фазу.

Проверка сопротивления заземления

Затем взять лампу с патроном и один из контактов лампы запитать от фазы в розетке, а второй присоединить к заземляющему контуру. Если лампа горит ярко, то значит связь с землёй хорошая и сопротивление не допустимые значения. В случае, если лампа горит тускло или вообще не горит, значит сопротивление будет допустимые значения, такое заземление дом защищать не. Нужно будет увеличивать площадь заземляющего контура и снова проверять.

Если же проверка удалась– лампа горит ярко, допустимое, то привариваем один конец 14-ти мм прута к стальному углу заземляющего контура и прокладываем его к дому в земле. Затем поднимаем под фронтон и коммутируем с жилой не менее 4-х квадратов по меди и прокладываем в щит. В щите подключяем землю к корпусу щита при помощи штатного, болтового соединения и распределяем землю по бытовым приборам и розеткам. В ров возвращаем выкопанный грунт.

Устройство молниезащиты, когда заземляющий контур уже готов, займёт немного и убережет вас от неприятностей.

Типичная ошибка устройства заземления


На данном видео устройство заземления выполнено, скажем, на троечку с плюсом. В качестве электродов или забиваемого в грунт металла не используется арматуру или рифлёный металл, так как он по своим свойствам не способен долго в агрессивной среде - это ведёт к его неизбежно быстрой коррозии, соответственно, такое заземление достаточно быстро выйдет из строя. При использовании прута, оправдвнна только гладкая поверхность. Способ забивания металла в грунт при помощи перфоратора, прямо скажем - порадовал, за это респект автору.

Как выглядит контур заземления


В этом видеосюжете очень наглядно показано то, как нужно устраивать заземляющий контур. К данному материалу нет никаких замечаний. Спасибо автору за тольковое объяснение.

В заключение

Мы создаем заземляющий контур, проверить сопротивление и проложить кабель с контура до электрического щита.Соблюдайте технику безопасности при производстве работ и не пренебрегайте технологией выполнения работ и качеством применяемых материалов.

После того, как заземление в частном доме готово, вам нужно узнать, как подключить УЗО и дополнить защиту вашего дома этим полезным инструментом.

Работа участвует в конкурсе.

Автор: Александр Мищев

Загрузка ...

Заземление в частном доме своими руками: правила монтажа, схема, видео.

Практически все, кто когда-либо работал с проводкой, знают или слышали, что электрические приборы подлежат обязательному заземлению. При этом далеко не каждый человек знает, зачем это делается.

Для чего нужно заземление?

Заземление - специальная конструкция из металлического стержня, воткнутого в землю, провода и клемма, которая собирается для того, чтобы предотвратить накопление избыточного тока в электрических приборах, розетках и т.д.

Суть работы заземления проста: в тот момент, когда возникает избыточный ток или происходит перепады напряжения, ток сходит по проводу в штырь и попадает в землю, никак не вредя при этом прибору и дому в том числе.

Помните, что отсутствие заземления может привести к тому, что ваше устройство будет перенапряжено, после чего произойдет возгорание, которое может не только испортить электрический прибор, но и сжечь весь дом.

Конечно, заземление делается не только для того, чтобы обезопасить от сгорания электроприборы, но и чтобы полностью обезопасить человека от повреждений электричеством. Довольно часто можно столкнуться с ситуацией, когда вас ударит током в момент прикасания к какому-либо электрическому прибору.Наиболее часто такое случается в домах и квартирах, которые не имеют часто заземления.

Возникновение статического электричества происходит потому, что какой-то провод или выходит из строя, теряет покрытие в связи с долгой эксплуатацией или механическим повреждением.

Так как сопротивление человека около 1000 Ом, ток пойдет через провод, ведь электричество всегда идет по пути наименьшего сопротивления.

В новых домах монтируют не только ноль и фазу, но и третий провод РЕ, который отводит статический ток в землю.Большинство владельцев считают, что этого вполне достаточно и не делают заземления. Это ошибочное мнение. Дело в том, что кабель не является полноценным заземлителем, поэтому даже в новых домах вы должны самостоятельно или, вызвав электрика, создать заземление, которое обезопасит вас от проблем в дальнейшем пользовании электрическими приборами.

Также очень важный момент - покупка новых электрических приборов. Например, стиральной машинки или великолепной печи. Даже в том случае, когда у вас по всему дому евророзетки, стоит заземлить этот прибор.Такие приборы работают под очень большим напряжением тока, поэтому особую опасность. Они используются постоянно, значит, выход из строя или повреждение очень вероятны. Поэтому обязательно прочтите статью: «Как заземлить стиральную машину».

Схема заземления частного дома

Перед тем как начать установку заземления, по правилам составления и проектирования электрических и приборов необходимо составить правильную схему и желательно показать ее электрику.В тот момент, когда вы собираете свое заземление и устанавливаете его, следуйте строго проекту, а после сохраните эту бумагу, чтобы во время будущих не использовать никаких проблем.

Дело в том, что заземление ни в коем случае нельзя разрывать, используя автоматы, коммутационные аппараты или другие подобные устройства. Они не только могут нарушить работу заземляющего устройства, но и привести к серьезным последствиям, если именно в момент работ в грунт будет переходить электричество от какого-то прибора.Поэтому все работы в таких местах ведутся исключительно вручную после подробного изучения схемы заземления.

После того, как вы выполнили заземление, необходимо измерить сопротивление растекания контура. Эти замеры работают электротехнические лаборатории или организации, которые снабжают вас электричеством. Если все замеры в норме, значит, у вас получилось установить правильное заземление.

Как сделать заземление в частном доме?

Основным моментом в заземлении частного дома является монтаж установок.Изначально, необходимо подобрать место, куда будут вбиты металлические стержни. Это должно быть место, которое никак не связано с металлическими элементами. Земля, в которой будет вбит штырь, должна быть максимально сухой, размещаться далеко от любой воды. Это может привести к появлению различных типов коррозии, что плохит электропроводимость штыря, по которому будет уходить электричество в землю.

конструкция должна так, как показано на фото:

  1. Раскапываем место, в которое будем помещать штырь, до того момента, пока порода земли не сильно твердой;
  2. Сверлим буром отверстие, нужной нам ширины и глубины;
  3. Вбиваем наш штырь так, чтобы после засыпания земли в ямку, он оставался немного выше основной плоскости земли.

Кроме того, не стоит заливать место, в котором вы устанавливаете заземлитель, цемента или чем-то подобном. К нему всегда должен быть подход, так как раз в несколько лет нужно проверять провода и подтягивать контакты. Изоляцию на проводе, который является заземляющим лучше оставить до самого болта, к которому вы будете его крепить.

По сути, заземление представляет собой штырь, с небольшой крепящейся сверху шайбой, которая может быть раскручена. Именно в эту шайбу вставляется провод, который выводит статическое электричество от различных приборов.Существует два способа заземления, у каждого из них свои преимущества.

Для качественного заземления используется провод диаметром не менее 8 мм. Все заземления, кроме тех, покрывают провода, должны быть из стали или меди, которые проводят ток. Старайтесь использовать качественные материалы, это позволит продлить срок жизни заземления.

Заземление каждого прибора отдельно

В этом случае, с различных сторон дома, выведите заземление и же его монтируете возле стенки.Этот способ удобен высокой надежностью и большей простотой. Однако вы не сможете придать эстетичность, замаскировав такое заземление - его будет хорошо видно на фоне дома.

Существует два типа таких работ:

  • Помещение заземляющего штыря на глубину 3-5 м в пески водоносного типа. Это стандартный способ, который используется в домашних условиях.
  • Штырь опускают на глубину 40 метров в суглинки, чтобы большое количество статического тока не накапливалось в верхних слоях земли.Для масштабных электрических установок, которые могут быть использованы пробои и очень высокое напряжение, используют другое заземление.

Такой заземление подойдёт для устройства посудомоечной машины или при установке водонагревательного бака.

Заземление всех электрических систем в одной сети

В том случае, если вы хотите создать одну сеть для всех электрических систем, вы можете ее связать в удобном для вас месте, подведя все провода к нужной точке.Хочется отметить, что такая сеть вполне надежна, но по статистике может чаще выходить из строя, чем одиночное заземление.

Для такого заземления делается несколько штырей, которые опускаются в землю на глубину 0,5 м, имея высоту в 2-3 м. К тому же расстояние между ними должно составлять около 1,2 м. Крепления делаются веерно, но таким же способом, как и в одиночном заземлении.

Заземление, которое размещается в доме, можно спрятать в плинтуса. Проверяйте качество изоляции провода перед монтировкой.

Видео заземления в частном доме

В этом видео вы сможете увидеть, как монтировать и создать заземление в частном доме с советами и объяснениями:

Сделать в своем доме заземление своими руками, вы не только сэкономите деньги на услугах электрики. Вы лучше поймете электрику, которой будете пользоваться в дальнейшем и легко чинить мелкие поломки, это совсем не сложно, учитывая огромное количество подсказок в интернете.Кроме того, вы обезопасите всю свою семью, которая будет рисковать своей жизнью, подходя к заземленным приборам.

Как делается заземление в частном доме

Электричество давно воспринимается нами как данность. Это благо цивилизации широких масс, и мы охотно принимаем блага. Большинству из нас нет дела до принципов работы электросети, нас вполне устраивает роль простого потребителя. Если жителю многоэтажки подобное понимание вопроса может сойти с рук, то необходимо учитывать все особенности обустройства электропроводки и заземления в особенности.Рассмотрим сегодня, как заземление в частном доме.

Содержание


Заземление необходимо для защиты. При работе некоторых электроприборов на их токопроводящем корпусе образуется потенциал, порой достигающий 100 и более вольт, исключить возможность возникновения этого напряжения или предотвратить его возникновение невозможно (каждый случай является частным, зависит от работы прибора). Если дом подключен к трехфазному электроснабжению, а рядом находящиеся электроприборы, подключенные к разным фазам, то вполне вероятно, что показатель разницы потенциалов достигнет нескольких сотен вольт, что является серьезной опасностью для жизни в случае соприкения с корпусом таких приборов.Поэтому в соответствии с современными нормами безопасной эксплуатации, все силовые электроприборы в частном доме (холодильник, стиральная машина, электроплита, бойлер и т. Д.) Должны обязательно подключаться к системе защитного заземления, тогда потенциал будет уходить по заземляющему проводнику в землю.

Устройство заземления в частном доме предусматривает наличие заземлителя и проводника, проложенного от него к входному электрощиту. Заземлитель представляет собой проводящую часть, находящуюся в электрическом контакте непосредственно с землей.

Естественные заземлители могут служить любые металлические конструкции, имеющие контакт с землей, например металлические трубы подземного водопровода, металлические (кроме алюминиевых) оболочки бронированных кабелей проложенных в земле, железобетонные конструкции фундамента.

Запрещается использовать в качестве заземлителей газопроводов, труб центрального отопления и канализации, также любые трубопроводы со взрывоопасными и горючими веществами.

[include id = »1 ″ title =» Реклама в тексте »]

В соответствии с нормами ПУЭ, заземление электроустановок до 1 кВ может осуществляться с использованием естественных заземлителей, если их сопротивление или напряжение соприкосновения с корпусом установки не допустимых значения.Возможность такой заземлителей должна соответствовать применению расчетами.
При отсутствии или невозможности использования естественных заземлителей устройство заземления в частном доме осуществляется с помощью искусственных заземлителей, которые можно изготовить самостоятельно. Разрешено использовать стальные, оцинкованные или медные заземляющие электроды с круглым, прямоугольным, угловым, трубным профилем сечения, главное - они не должны быть окрашены или иметь любое другое изоляционное покрытие.

Схема заземления частного дома

Заземлители могут располагаться в земле вертикально или горизонтально на глубине ниже уровня промерзания грунта, соединение заземляющих электродов между собой осуществляется только при помощи сварки, болтовое соединение на земле из-за возможности окисления.
Выбор оптимального способа устройства заземления зависит от характера грунта на участке.Перед началом работ необходимо провести замеры, расчеты электросопротивления грунта, составить проект работ, на основании данных рассчитать заземляющих электродов и количество используемых материалов.

На удалении 5-10 м от дома, от входного электрощита, следует вырыть траншею, приблизительно полуметровой глубины (глубина траншеи может быть больше, в зависимости от показателей промерзания грунта), формирующую равносторонний треугольник, в каждую вершину которого вбиваются заземляющие электроды длиной 1,5—3 м (длина электродов от сопротивления грунта), электроды можно размещать и линейно, но в любом случае между ними должно быть не меньше их длины. В качестве электродов можно использовать стальные стержни (минимальное значение диаметра круглого стержня - 16 мм), металлические уголки и профили (минимально допустимая площадь поперечного сечения прямоугольного и углового профиля - 100 мм, с толщиной стенок от 4 мм) и стальные трубы (минимальный диаметр 32 мм с толщиной стенок от 3,5 мм).

Для облегчения вбивания в грунт концы электродов заостря

Для облегчения вбивания электродов необходимо заострить их концы, в твердых грунтах потребуется бурение скважин.После вбивания электродов их соединяют между собой сваривания металлической полосой (площадь поперечного сечения от 48 мм2, толщина от 4 мм). Такую же полосу используют в качестве проводника, ведущего от заземлителя к главной шине заземления входного распределительного щита.

Соединение заземляющей шиной входного электрощита

После выхода из земли к полосе при помощи болтового соединения крепит проводник, соединяющий ее с главной заземляющей шиной входного электрощита. В качестве такого проводника используют медный (сечение не менее 10 мм2), алюминиевый (не менее 16 мм2) или стальной (не менее 75 мм2) провод. Главная шина заземления должна быть медной или стальной (использование алюминиевой шины не разрешено), может находиться внутри электрощита или отдельно от него в легкодоступном для обслуживания месте.

[include id = »2 ″ title =» Реклама в тексте »]

В случае размещения внутри вводного устройства в качестве ее шины PE, при отдельном размещении сечения шины заземления не должно быть меньше сечения PE проводника питающей линии.Также необходимо предусмотреть отсоединение подключаемых к шине проводников.

Соединение камней заземляющих электродов металлической полосой

После окончания работ все траншеи следует засыпать однородным грунтом, желательно с использованием содержания. Следует провести измерение сопротивления заземляющего контура, показатель не должен превышать 4 Ом.
Заземляющую проводку в доме прокладывают вместе с цепями электрических розеток и силовых электроприборов, сеть освещения в заземлении не нуждается.

1. В случае, когда велика вероятность возникновения коррозии, желательно использовать заземлители с большим сечением или заземляющие проводники с гальваническим покрытием.
2. Необходимо учитывать обусловленное коррозией увеличение сопротивления заземляющих материалов.
3. Не указано расположение заземлителей в местах, где земля просушена под воздействием тепла трубопроводов.
4. Глубина размещения электродов должна находиться ниже уровня замерзания грунта.
5. Расстояние между электродами должно превратить их длину.
6. Диаметр или площадь сечения электродов соответствует нормам ПУЕ.
7. Соединение электродов между собой должно проводиться только сварным способом.
8. Сопротивление всей заземляющей системы должно быть не более 4 Ом.

Информация о том, как сделать заземление в частном доме фото и видеоматериалы по теме, несомненно, дадут общее представление о серьезном и ответственном процессе.В любом случае, проведение работ требует рецепта.

Заземление в частном доме своими руками 220в, как сделать

Чтобы обеспечить свой собственный частный дом безопасной системой электроснабжения, необходимо в процессе его реконструкции или при проведении новой схемы электрической разводки учесть систему заземления. При этом необходимо отметить, что своими руками монтаж заземления в частном доме 220в - процесс не очень сложный. Особенно, если сравнивать с монтажом в многоквартирном доме.И все понимают, зачем нужно защитное хотя заземление, не всего его делают. Поэтому рассмотрим конструкцию полностью, а заодно ответим на вопрос, как сделать контур заземления загородного дома.

Устройство заземления на улице у дома

Устройство контура заземления в частном доме - это штыри, вбитые в грунт вертикально, которые обвязываются между собой проводниками. И вся эта конструкция соединяется с распределительным щитком в доме. Перед тем как сделать заземление в частном доме, необходимо подготовить необходимые инструменты и материалы.

Из инструментов понадобятся лопаты, лом, кувалда, молоток, сварочный аппарат с электродами, болгарка, гаечные ключи. Из материалов:

  • металлический уголок размерами 50х50х5 мм;
  • стальная лента шириною 40 мм и толщиною 4 мм;
  • металлическая проволока катанка диаметром 8-10 мм.

Чисто в конструктивном исполнении домового контура заземления равносторонний треугольник, в углы которого вбиваются металлические заземлители.Для этого и используется металлический уголок. Глубина вбивания - 2,5-3,0 м. Сделать это можно самостоятельно обычной кувалдой. Если грунт на участке твердый, то можно сначала провести углубление при помощи бура на глубину 1,5 м, после чего добить уголки кувалдой.

Монтажный процесс необходимо начать с нанесения на грунт размеров и формы заземляющего контура. После чего по всему периметру выкапывается траншея шириною до 60 см, чтобы было удобно проводить сварку, и глубиною 80-100 см.Вбиваются заземлители. Чтобы процесс вхождения в грунт уголков проходил без проблем, рекомендуется их концы заострить под конус. До упора забивать не надо, чтобы над дном траншей остались торчать края штырей, приблизительно 20-30 см.

Теперь необходимо уголки состыковать между собой горизонтальными элементами контура заземления. Для этого используется металлическая лента. Соединение производит только электрической сваркой. Никаких болтов, которые под землей покроются коррозией, а это частичное или полное отсутствие контакта, что приведет к неэффективности заземления в загородном доме.

Следующий этап - это соединение сделанного контура с распределительным щитком в доме. Для этого можно использовать или катанку, или ту же металлическую полосу. По двору соединительный контур проводится в траншее, внутри дома по стене или плинтусу. На конце проводника, вошел в дом, приваривается болт М6 или М8. На него будет надеваться кольцо провода, отвечающего за внутреннее заземление частного дома. Крепление производится аналогичной гайкой. Может понадобиться изоляция стыков.

Внимание! В качестве элементов заземляющего контура нельзя применять металлическую арматуру. Ее внешний слой является каленым, что нарушает равномерное распределение тока по всему сечению профиля. К тому же арматура в земле быстрее ржавеет.

Места сварки необходимо обязательно обработать антикоррозийными составами. Но весь контур окрашивать или покрывать какими-то защитными составами запрещено. Потому что в системе необходим полный контакт с землей, куда будут уходить блуждающие токи.

На этом монтаж контура заземления для частного дома можно считать законченным. Поэтому убедитесь, что сварочные стыки прочные, после чего лопатами надо закопать траншеи. Кстати, эту технологию можно использовать и для сооружения системы молниеотвода (громоотвода). Вот такое устройство заземления в частном доме можно сделать своими руками.

Необходимо отметить, что правильная форма заземления частного дома - это необязательно треугольник. Можно использовать квадрат, окружность, линию и другие фигуры.Важно, чтобы сам контур не создавал сопротивления, поэтому максимальное количество вбитых вглубь земли заземлителей и их горизонтальных собратьев было как можно больше. Хотя треугольник - проверенный временем вариант. И еще один немаловажный момент - расстояние от домашнего контура системы заземления до фундамента дома не должно быть меньше метра.

Подключение в электрическом щите

Обычно питание частных домов электрический ток осуществляется воздушными линиями электропередач.Поэтому ввод в дом делают двумя проводами: фаза и ноль. Их система заземления на схеме TN-C, в которой установленный нулевой контур, он же и заземляющий, подключен к общей нейтрали в трансформаторной подстанции.

Так как свой дом оборудуется заземляющей системой, то подключение может быть проведено по двум разным схемам:

  1. TN-C на TN-C-S;
  2. TN-C на ТТ.

Подключение контура по схеме TN-CS

Система заземления частного дома своими руками по схеме TN-C - это, как правило, двухпроводная разводка, в которой один провод является фазой, второй нулевой выполняет сразу две функции: рабочего проводника N и схемы защитного ЧП. Чтобы перевести на схему TN-C-S, необходимо внутри распределительного щитка установить дополнительную шину. Она должна иметь металлический контакт с корпусом электрощита. Кому будут присоединены нулевой провод питающей сети и проводник от нового заземляющего контура, собранного своими руками.

Новую шину нужно соединить с шиной, к которой был соединен нулевой провод N, выходящий из дома. При этом контакта шины N с щитком не должно быть. По сути, так и получится, потому что в щитке на шине устанавливается диэлектрический клеммник, через которое проводится соединение.Кстати, фазный провод также изолирован от элементов распределительного щита и его корпуса.

Последний этап, как правильно сделать заземление в частном доме по системе TN-C-S, это соединить между собой новую шину и заземлительный контур. Обычно для этого используется медный многожильный кабель сечением не меньше 4 мм², один конец которого крепится к щитку, второй к болту, приваренному на конец заземляющего проводника на вводе в дом.

Подключение по схеме TT

Схема похожа на заземление дома по системе TN-C-S, но есть у нее и разительные отличия.В системе подключения TT ​​входящий проводник PEN, несущий двойную нагрузку (нуля и земля), подключается к шине, которая изолирована от контакта с распределительным щитком. Как, в принципе, и фазный проводник. К ней будет подключаться нулевой провод, выходящий из дома.

К не заизолированной шине, которая с другими шинами ничем не связана, подключается заземляющий провод, выходящий из дома. Сюда же подключается и заземлитель, идущий от уличного контура заземления. Соединение производится медным кабелем с минимальным сечением 10 мм².То есть, получается, что все провода проходят по разным контурам и друг с другом соединяются лишь в бытовых приборах.

Отличительной особенностью системы заземления TT, ее положительная сторона - это разделение двух контуров: нуля и заземления. В системе TN-C-S есть один негативный момент - при отгорании провода PEN, электричество пойдет по наименьшему сопротивлению, то есть, по самому защитному заземлению. А это чревато большими неприятностями. Минимально, что может случиться, произойдет короткое замыкание в проводке, могут сгореть бытовые приборы.Максимально - здесь и до пожара не так далеко.

Заземления в частном доме по системе TT гарантирует полную безопасность при любых нестандартных ситуациях. И даже если проводник PEN отгорит, то просто в доме не будет электричества, потому что заземляющая сеть проходит контуром. И ничем с нулем она не связана. Поэтому, выбирая систему заземления для дома ТТ (своими руками смонтированную), можно быть уверенным в полной ее безопасности.

Проверка заземления

Заземление в деревянном доме или кирпичном готово, необходимо его проверить.Что для этого нужно сделать?

  • Разбираем любую розетку в доме.
  • Берем мультиметр и выставляем его в режим напряжения.
  • Соединяем щупами прибора провода фазы и нуля. Должно появиться значение напряжения в сети.
  • Затем соедините фаза и заземление. Прибор должен показать немного отличающееся () значение, чем в выше приведенном положении.

Все это можно сделать и при помощи контрольной лампочки. Все те же манипуляции, при которых лампочка должна гореть ярко при соединении фазы с нулем, и тусклее при соединении фазы с землей.Вот так можно ответить на вопрос, как проверить заземление в частном доме.

Полезные советы

В связи с невозможностью заземления дома своими руками частные владельцы домов и новоиспеченные застройщики часто сталкиваются с некоторыми проблемами, которые сами по себе не могут. К примеру, заземление в частном доме своими руками (380в подводимого напряжения). Есть ли какие-то особенности в проведении монтажа? Никаких элементов нет, потому что трехфазное подключение внутри дома разбивается по однофазным контурам, которые равномерно разбрасываются по всему зданию.К примеру, одна фаза идет на освещение, вторая на розетки, третья замыкается, к примеру, на бойлер. Заземлить же дом приходится по одной контуре. Тот есть, заземления, выходящий из дома, соединяется с шиной, куда был подсоединен заземлитель с улицы. При этом внутри помещений заземляющий контур соединяет между собой все розетки и мощные бытовые приборы, как отдельно стоящие устройства.

Можно ли сделать заземление в доме, используя для этого подвал или погреб? Никаких проблем и здесь нет.Основное, чтобы заземление в подвале (погребе) полностью находилось в земле, сопротивление сопротивлению было минимальным. При погребе будет идеальным местом (влажный пол и грунт, хорошо проводящий ток), единственное требование - это закрыть место установки контура защитными приспособлениями, к примеру, уложить деревянные решетки на пол.

Заключение по теме

Устанавливает схему заземления в частном доме своими руками на 220в, необходимо осознавать, что это мера безопасности.И какие бы затраты не пришлось делать, не стоит переживать, что семейный бюджет несет убытки. Это окупится сторицей, ведь здоровье и жизнь стоят дороже. Поэтому не стоит раздумывать, делать заземление в частном доме или нет. Ответ положительный - нужно заземление делать, не откладывая. Для заземления не стоит скупиться, а как оно делается, подробно описано.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl + Enter .

Заземление в частном доме своими руками 220в

Частный дом - это возможность каждую неделю отдыхать с друзьями или семьёй на природе.Даже машину иметь необязательно. Электрички, маршрутки и автобусы курсируют от мегаполисов к близлежащим городам и деревням постоянно.

Но иметь частный домик где-то загородом - это ещё не всё. Необходимо позаботиться о безопасности каждого человека, находящегося там. 9015 Чтобы исключить возможность электрическим током стоит сделать заземление.

Заземление гарантирует безопасную эксплуатацию бытовых приборов. Мало того, если у вас установлена ​​электрическая плита или стиральная машина, то без него просто не обойтись. В последнем случае выход из строя бытового прибора может привести к крайне плачевным последствиям.

Важно! Если вы живёте в частном доме без заземления - то этим создаете опасную ситуацию внутри помещения для своих близких и родных.

Сделать заземление в частном доме своими руками не так-то уж и сложно. Главное, следовать нормам и применять качественные комплектующие и материалы. Многие пытаются сэкономить и сделать зануление, мотивируя такой поступок тем, что в сети на 220 заземление необязательно.

Тем не менее это не совсем так. Действительно, делать заземление в сети 220 не является обязательным стандартом безопасности в частном доме. Но подобный шаг позволяет в степени обезопасить каждого жильца от удара током.

Важно! Если электроснабжение осуществляется от сети на 380 В, то заземление сделать придётся. Это позволит человеку, проживающему в частном доме, чувствовать себя безопасно.

Зачем нужен контур заземления

Начнём со школьного курса биологии.Человек из 70% состоит из воды. Именно поэтому удар током нанести нам существенный вред. Огромный урон внутренние органы. Тело начинается корчиться в судорогах. Очень важно быстро убрать пострадавшего от источника тока. При наихудшем раскладе после электрического удара останавливается сердце.

Безусловно, никто не будет лезть к оголённым проводам, чтобы испытать новые ощущения. Но при выходе из строя корпуса некоторых приборов становятся полноценными электропроводниками.Одного касания достаточно, чтобы схватить разряд. Чтобы такого не произошло достаточно сделать заземление. В таком случае каждый человек, живущий в частном доме, будет под надёжной защитой.

Рассмотрим реальную ситуацию. От долгой эксплуатации нагревательный элемент внутри бойлера разрушился. В результате электричества стало передаваться через спираль нихрома в воду. Теперь каждое прикосновение к корпусу бойлера является смертельно опасным.

Чтобы исключить риск удара по током все части прибора.В таком случае напряжение, напряжение при поломке, будет уходить именно в землю, неся в себе какой-либо угрозы.

Чтобы лучше понять, как сделать заземление в частном доме. Рассмотрим пример подобной защиты от электрического удара на промышленных объектах. Заземляющий проводник присоединяется к корпусу каждого станка и щиткам управления. Подобная мера позволяет застраховать рабочего от возможного электричеством.

Чтобы сделать заземление для бытовых приборов в частном доме дополнительно подключить защитный проводник.Он подключается к розетке.

При обрыве нулевого проводника исчезает не только электроэнергия, обрывается цепь. Если подобное произойдёт, то заземление будет нулевым проводником. При этом работоспособность каждого прибора сохраняется, как и защита.

Внимание! Главная роль заземления в частном доме - обеспечение безопасности при прикосновении к корпусам бытовых приборов.

Делаем заземление на даче

Каким должно быть качественное заземление

Перед тем как сделать качественное и надёжное заземление в частном доме, необходимо знать основные технические требования к конструкциям такого типа.Для начала рассмотрим значение самого понятия. По фактующая электрическая цепь, обеспечивающая безопасный выход электричества при поломках бытового оборудования.

Конструктивно заземление можно поделить на три составляющие:

  1. Заземлитель. Данная часть представляет собой совокупность проводников. Каждый из них при этом находится в постоянном контакте с землёй.
  2. Заземляющий проводник. Эта конструкция соединяет прибор, который нужно заземлить с заземлителем.
  3. Заземляющее устройство или заземление - заземлитель + заземляющие проводники.
  4. ,
,

, смотреть предметно, заземлитель в частном доме, набор металлических проводников, которые уходят в землю. Любое качественное заземление должно иметь соответствующий показатель сопротивления растеканию. Данный параметр показывает, как легко ток входит в землю.

Важно! Сопротивление это что-то вроде вентиляторов. Он перекрывает поток тока. Чем оно меньше, тем лучше и надёжнее заземление в частном доме.

На силу сопротивления в заземлении частного дома влияет параметры параметров. Поэтому перед тем как сделать систему безопасности от электрического удара в своём доме, о них нужно узнать.

Первое на что необходимо обратить внимание - на какой глубине залегает заземлитель . Также на сопротивление влияет влажность грунта и количество проводников. Лучше всего сделать контур по всему периметру дома. Если же такой возможности нет - остановите свой выбор на северной стороне.Именно там влажность грунта максимальная.

Особые требования имеются к заземлителям. Недостаточно, чтобы они были сделаны из качественной стали. Толщина проводника должна быть не меньше чем четыре миллиметра. При этом минимальный диаметр трубы 32 мм; вертикальные прутки 16 мм и больше, горизонтальные 10.

Монтаж

Чтобы сделать систему защиты от электрических ударов при порче бытовых приборов, необходимо выбрать место, куда будут входить проводники.Именно сюда нужно будет забить вертикальные стержни.

Важно! Перед тем как сделать монтаж устройства своими руками в частном доме убедитесь, что в месте, где вы будете закладывать контур заземления, нет никаких коммуникаций.

В идеале нужно согласовать работы с поставщиками такими как тепло- и газоснабжающие организации. Учтите, что восстановление поврежденной тепловой или газовой сети обходится крайне недёшево.

Проще всего сделать линейный контур.Некоторые строители идут на разнообразные ухищрения, заземление в виде треугольника многогранника. В идеале стоит опоясать дом по всему периметру. Правда, для этого понадобится немало материалов и времени.

Совет! Главный плюс линейного монтажа заключается в том, что при необходимости конструкцию всегда можно нарастить.

Начать монтаж защитной системы в частном доме нужно с отрезания уголка или прута. Его длина должна составлять два метра. Конец должен быть заостренным.Для сверления отверстий можно использовать ручной бур. Если же подобного аксессуара в домашнем хозяйстве нет, воспользуйтесь обычной лопатой.

После того как яма неподалёку от частного дома выкопана, нужно забить заземлитель. Если первый стержень вошёл в землю легко. Второй можно сделать на полметра длиннее. Главное, не переусердствовать. Три метра - это предельная длина.

Пяти заземлителей достаточно, чтобы сделать надёжную защиту для частного дома. Обрезка стрежней делается не ниже уровня земли.Ориентировочно, это где-то 20—30 см. Между заземлителями нужно прокопать канавку, которая будет их соединять.

Элементы заземления в частном доме можно соединить при помощи сварки. Если в наличии нет сварочного аппарата, можно сделать то же самое, но при помощи обычных болтов. Сварка всё же предпочтительнее, так как обеспечивает более высокий уровень надёжности. Также увеличен срок эксплуатации всей конструкции.

Важно! Болтовое соединение нужно периодически подтягивать.

Делаем замеры

того, как вы сделаете монтаж контура заземления в частном доме своими руками нужно будет осуществить соответствующие замеры. Первое, что вам необходимо протестировать - это сопротивление. Нормативные показатели:

  • Сеть 220 В - сопротивление в пределах 30 Ом.
  • Сеть 380 В - сопротивление 5—10 Ом.
  • Редкие породы грунта, к примеру, скалистые - 100 Ом.

Наиболее качественный контур заземления должен быть у сети на 380 В.К тому же для трёхфазной проводки наличие заземления в частном доме обязательно. К счастью, вы можете сделать его своими руками.

Прокладываем заземлитель

После того, как прошло выполнение и соответствуют норме, необходимо заземляющий проводник проложить от контура к щитку. Диаметр проводника не может быть меньше 8 мм.

Стальной проводник заводится внутрь через стену дома. Место можете выбрать сами, главное, чтобы вам было удобно работать.Тогда заземление в частном доме будет сделано качественно и надёжно.

На окончании стального проводника, наблюдающегося замедления, нужно сформировать болтовое соединение. Можно нарезать резьбу или приварить болт. Наконечник необходимо запрессовать в медный провод. Диаметр последнего 4 мм. Его лучше всего спрятать в плинтус.

Внимание! Разрывать проводники заземления коммутационными аппаратами запрещено.

Итоги

Как видите, сделать контур заземления своими руками не так-то уж и сложно.Мало того, справиться с такой работой можно, не используя какое-либо специальное оборудование. Эффект же от подобной системы защиты будет более чем полезный и сможет уберечь жильцов дома от бытовой травмы.

Как не надо делать заземление дачного дома


Заземление - процесс соединения электрооборудования с контурным заземлением или заземлителем с целью защиты от электрического током. Это очень ответственный процесс.Ошибки, допущенные во время его проведения, могут быть опасны для жизни.


Опасность заземления в квартире

В городских квартирах часто встречаются при подключении заземления, которые делают его небезопасным.

Вот одна из них. Многие бытовые электроприборы (стиральная машина, микроволновка, холодильник и т.д.) следует подключать к розеткам с заземлением, иначе можно получить удар током от металлических поверхностей (например, от раковины).Частая ошибка - покупка розетки с заземляющим проводником в надежде, что при ее установке появится и заземление.

Каждая розетка имеет 3 контакта, один из которых соединяет с фазным проводником, другой - с нулевым рабочим столом, а третий отвечает за защитное заземление. Иногда электрики ошибочно выполняют заземление на ноль, коммутируя его вместе с заземляющим контактом. В результате вместо необходимого заземления происходит «зануление». Подключать электроприборы в такую ​​розетку довольно опасно, поскольку они могут сгореть при внезапной смене ноля и фазы.
Еще более плачевный вариант - перепутать фазу и ноль в распредкоробке или в электрическом щите. Среди последствий - возгорание электроприборов или поражение электрическим током человека при прикосновении к электропроводящим частям оборудования.

Еще один фактор риска связан с системой отопления. В домах старой застройки применялись отопительные трубы из металла, которые были заземлены. Но сейчас чаще всего ставят пластиковые трубы, которые не проводят электричество.При замене металлических труб на пластиковые такая система заземления перестает быть эффективной. В этом случае ток может пойти напрямую через тело человека, поскольку оно обладает гораздо большим сопротивлением, чем электроприбор.

Именно поэтому заземление на отопительную не допустимо. В итоге вы можете получить удар тока, прикасаясь к батарее.

Иногда систему заземления выводят на газовые трубы.Это еще более опасно. Если вдруг сработает молниеотвод, вы не только потеряете всю бытовую технику, но можете спровоцировать детонацию и взрыв газа.

Ошибки при подключении заземления в частном доме

Если вы живете в частном доме, то важно внимательно отнестись к расчету металлического контура заземления. Важно, чтобы в случае попадания молнии он мог выдержать удар и выполнить отвод электричества в землю.

При варке контура не стоит экономить на материалах, поскольку некачественная продукция может справиться с поставленной задачей.

Опасность представляет собой контур заземления, положение которого отклоняется от вертикального. Если в дождливую погоду вы пройдете рядом с таким контуром, если вы решите поднять металлический предмет из сырого подвала, вы можете получить поражение электрическим током.

после завершения всех работ по установке контур остается под землей вне поля зрения, советуем внимательно от квалификации мастера, к которому вы прибегаете.

получить представление обо всех этапах монтажа контура заземления в частном доме, рекомендуем посмотреть видео в данной статье.

Как сделать заземление в частном доме, своими руками, схемы, фото, видео - Pcity.su

Как сделать заземление в частном доме

Если вы читаете эту статью, то наверняка уже знаете для чего заземление в частном доме.

Важное напоминание

А для тех, кто еще сомневается в целесообразности выполнения таких работ мы напомним.

Заземление предназначено для отвода опасного напряжения для корпусов электроприборов и других устройств, запитанных от электросети, а также оно защищает последние от выходи из строя.

Опасное напряжение (потенциал) может появиться на корпусе электроприбора в результате повреждения одного из проводов (фазы) и отводится оно с корпуса через специальные провода в землю.

Речь идет только про защитное заземление. Существует еще и рабочее заземление, но оно применяется в промышленном оборудовании.

Если проигнорировать установку заземления, то появится большая вероятность поражения человека электрическим током.

К примеру, большая опасность в этом плане несет стиральная машинка, были случаи, когда без заземления людей била током сливающаяся после стирки вода.

Не трудно догадаться, что опасный потенциал вода получала от заземленного корпуса, опасному напряжению просто не было куда деваться.

Почему заземление - это важно?

Во-первых, это безопасность жильцов дома, про это мы уже упоминали выше.

Во-вторых, если вы строите новый дом, выполняйте специальные нормы: СНиП (правила устройства электроустановок).

Согласно этим нормам и правилам при построении частных домов организовывается так называемая система TN-S (электросистема дома с заземлением).

Если эту систему организовывать уже после строительства дома, придется делать демонтаж, к примеру, всей двухжильной проводки, и менять ее на трехжильную, а это очень дорого.

Конечно, можно сделать заземление только на одну розетку, к примеру, для подключения стиральной машинки.

Но лучше сделать это сразу еще в ходе строительства и на все розетки. Так рекомендуют специалисты.

Если же был приобретен старый частный дом, то с учетом особенностей эксплуатации современных электроприборов вам скорее всего тоже придется делать систему заземления.

Ведь в старых домах начиная с хрущевских временных норм электропотребления на квартиру не превышала 1,3кВт, при этом стояли предохранительные пробки на 6А.

. В данном случае разобраться с заземлением можно будет и об этом мы поговорим дальше.

Поговорим про контур

Контур представляет из себя сложную, но вполне понятную конструкцию.

Он состоит из внешних и внутренних устройств, которые в свою очередь делятся на:

1.ВНЕШНИЕ УСТРОЙСТВА. Вкопанные на 2 метра колья-электроды, соединённые в верхней части между собой пластинами. От электродов отходит заземляющий проводник, который представляет из себя круглую или плоскую сталь. Заземляющий проводник подходит к щитовой в доме, как правило, соединяется к ней через медный провод.

2. ВНУТРЕННИЕ УСТРОЙСТВА. С помощью специальной шины происходит соединение проводов внешней и внутренней системы.

Теперь давайте рассмотрим, как самому смонтировать такое заземление в своем доме.

Схемы заземления

Необходимо необходимом определиться с схемой заземления. В нашем случае применимы две из них, это замкнутая (треугольная) и линейная.

Представляет из себя три вбитых в землю штыря в углах равностороннего треугольника (если смотреть сверху).

Штыри в верхней части соединяются между собой горизонтальными заземлителями, их тоже три.

Плюс данная система в том, что при выходе из строя одного из горизонтальных заземлителей вся система будет продолжать работать.

Представляет из себя три кола заземления, которые вбиваются в землю на одной линии и соединяются между собой двумя горизонтальными металлическими полосами (заземлителями).

Такая схема хотя и проще первой, но работает менее надежно, так как в случае выхода из строя хотя бы одной горизонтальной перемычки вся система перестает работать.

Какую схему использовать решать вам, но мы рекомендуем схему треугольник, так как она прослужить не одно десятилетие.

Но это еще не все. Схемы заземления можно усовершенствовать.

К примеру, не будет ошибкой вбить колья заземления в землю в виде прямоугольника или овала.

Или улучшить линейную схему добавив в нее пару кольев и пару горизонтальных заземлителей.

А также установить линейный контур с двумя более заземлителями.На рисунке в центре.

Не рекомендуется вбивать менее трех кольев.

Также многое будет завесить от возможностей участка местности, где будет монтироваться заземление, но об этом дальше.

Так какой все же контур выбрать?

Давайте сначала разберемся при каких условиях использовать те или иные типы контуров.

Замкнутый треугольный контур :

  1. Сеть 220 / 380В в дом заведена через силовой водный щит.
  2. Продолжительная суммарная потребляемая мощность более 3кВт.
  3. Наличие электроприборов типа с предусмотренным выводом под заземление (токарный станок, циркулярка, сверлильный станок и т.д.).

Две группы линейных заземлителей :

  1. Потребляемая суммарная мощность свыше 1кВт в течении 20 минут.
  2. Электропровод заведен под землей через внешний щит.
  3. В доме присутствует хотя бы одна из коммуникаций (связь, газ, вода, канализация).

Существуют много и других факторов, поэтому лучше всего посоветоваться со специалистом, а работы выполнить самостоятельно.

Готовим материал и инструмент

Мы будем исходить из того, что делаем замкнутую треугольную схему заземления, так как она наиболее популярна.

Сначала давайте разберемся с материалом, а уже исходя из того, какой он будет, будем готовить инструмент.

Итак, из материала нам будет необходимо :

1.Для вертикальных кольев заземления можно использовать: трубу толщиной не менее 3,5 мм и диаметром 30 мм, арматура в диаметре 2-3 см, уголок 5х5 см (лучше из нержавеющей стали). Длина любого материала должна быть не менее 2 метра.

Перед использованием заготовок их рекомендуется заточить любым способом вам способом.

2. Металлические полосы сечением 40х4 мм, длиною не менее 1,2 метра.

3. Такая же, как и в п. 2 металлическая полоса, но желательно из нержавеющей стали.Длина ее будет зависеть от расстояния от места установки кольев заземления до места заводки ее в дом.

4. Медный провод для фазного проводника в диаметре 6 мм.

5. Болты. Рекомендуется М8.

Нам понадобится в обязательном порядке :

  1. Сварочник.
  2. Электродрель с сверлами (сверлить отверстия под болты).
  3. Болгарка (затачивать колья, резать металл).
  4. Перфоратор (заводить заземление в дом и для других работ).
  5. Наточенная штыковая лопата.
  6. Тяжелая кувалда.
  7. Ключи в зависимости от того, какие болты у вас будут.

Где вбивать колья?

Место забивки кольев должно находиться не далеко от отмостки дома, не более одного 1,2 метра.

.

Если у вас нет посещаемых мест вокруг дома, то данный участок следует огородить.

Глубина траншей должна быть 0,5 - 0,7 метра.Их вид сверху должен представлять равнобедренный треугольник со сторонойною 1,2 метра.

До места завода заземления в дом, если это необходимо, тоже роется траншея с такой же глубиной.

Колья забиваем по углам траншеи на глубину 2 метра. 20 - 30 см оставляем для приваривания других элементов конструкции.

Не забудьте наточить колья, к примеру, если у вас уголок, то это можно сделать с помощью болгарки.

Во время забивания кольев сверху их можно поливать водой, которая будет играть роль своеобразной смазки. Таким образом работа пойдет быстрее, да и кувалду можно будет использовать полегче.

Привариваем горизонтальные стальные полосы к кольям. Отдельно привариваем металлическую пластину, идущую к месту входа заземления в дом.

Подключение к шине заземления.

Используя медный провод диаметром 6 мм и болты, подсоединяем один конец провода к металлической пластине, а к шине.

Как проверить заземление?

Есть много способов проверки правильной работы заземления.Профессионалы и опытные электрики делают такую ​​проверку с помощью специальных приборов, к примеру, старым, но проверенным ПКП -3.

Или используйте более современный меггер.

Проверяют сопротивление металл связи и сопротивление растекания тока (проверяют меггером).

Сопротивление растекания тока не должно быть более 4 Ом.

Но что делать, если таких приборов у вас нет.

Существует народный способ проверки правильности выполнения работ по установке заземления, с помощью обычной лампы мощность более 100Вт.

Вкручиваем лампу в патрон с переноской. Подключаем один конец переноски к фазе 220В, другой конец к контуру заземления, а точнее к одной из горизонтальных пластин.

Если лампа будет гореть ярко, как будто она подключена к розетке, то значит работы выполнены правильно.

Если недостаточно ярко, значит сварочные работы скорее всего были не качественными, нужно лучше проварить стыки конструкции.

Если лампа не горит, значит необходимо проверить на целостность всю схему, начиная с щита заземления, где-то была допущена существенная ошибка.

Подводим итог

Как мы видим, заземление в частном доме своими руками не так уж и сложно, достаточным будет правильно подобрать тип контура для дома и подготовить необходимый материал и инструмент.

Для сварочных работ на 1 час можно нанять спеца или попросить друга. Для земляных работ тоже много ума не нужно.

Если вы не разбираетесь как все это завести в дом и подключить к щитовой, то тоже можно нанять электрика.

По крайней мере мене это будет на много дешевле, чем отдать все работы какой-то фирме, которая сдерет с вас по полной программе.При этом полную электробезопасность они все равно не гарантируют.

Источник:
http://elektrikexpert.ru/kak-sdelat-zazemlenie-v-chastnom-dome.html

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
