Dcv и acv обозначение на мультиметре: расшифровка

Есть различные измерительные устройства для работы в электрических цепях. Чтобы определить напряжение, ток, сопротивление, необходимо произвести настройки. DCV и ACV на мультиметре отображает тип цепи.

Что такое мультиметр

Мультиметр называют комбинированным измерительным устройством. Оно сочетает в себе омметр, вольтметр, амперметр. Устройство может использоваться в цепи постоянного, переменного тока. Модели выбирают из-за их компактности и точности.

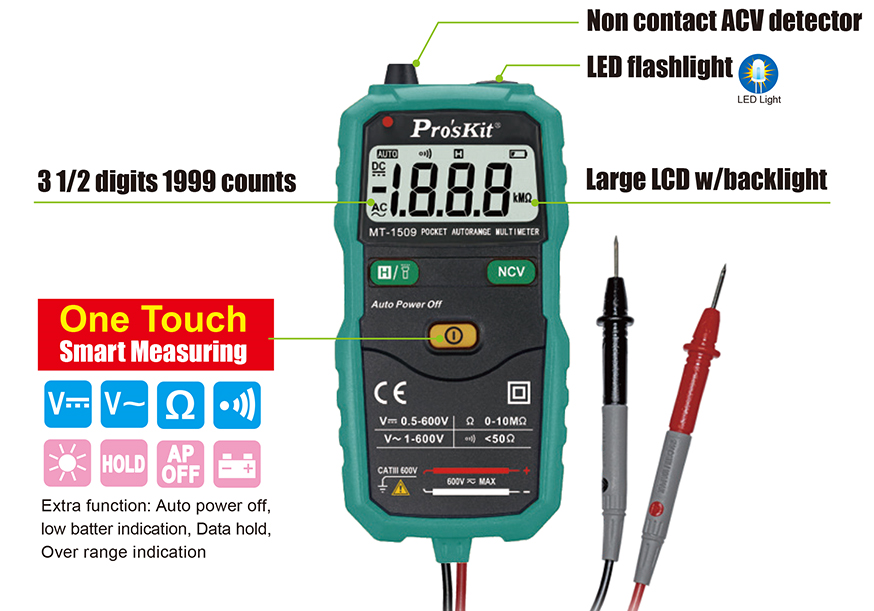

Мультиметр

Востребованными остаются цифровые измерители, которые имеют преимущество перед аналоговыми приборами. Показатель погрешности не превышает 15%. Устройства отличаются по разрядности, учитывается класс проводимости.

Расшифровка DCV и ACV

Если взглянуть на панель мультиметра, видны надписи DCV и ACV. DCV — это «постоянное напряжение», а ACV — это «переменный тип». Отличие заключается в изменении величины либо направлении электрического потока.

Измерение мультиметром

Важно! Постоянный ток стабилен и движется в одном направлении.

На графике величина выглядит, как прямая линия. Чтобы произвести замер электрического тока, необходимо использовать мультиметр. Если требуется увидеть пульсацию, надо потратить некоторое время. При постоянном токе напряжение может быть понижающим либо возрастающим.

Заряженные частицы при этом движутся в заданном направлении по схеме. Учитывается их количество и скорость передвижения внутри проводника. Речь идёт о металлах, ионах, электронах и т. п. На заряды действует электрическое поле. Оно отвечает за распределение элементов. В стационарной модели заряды держаться кучно.

Постоянный ток

В случае с переменным током величина изменяется. Мультиметр показывает колебания энергетического потока (иначе он называется синусоидальным). Если подключить измерительный прибор, заметна малая либо большая амплитуда тока.

Важно!

Ещё один фактор это направление заряженных частиц.

Характеристика подчиняется алгебраическим правилам и можно высчитать положительный, отрицательный коэффициент. Взглянув на диаграмму, можно увидеть связь между показателем тока и временем.

Переменный ток

Обозначение на мультиметре

При использовании измерительных приборов часто встаёт вопрос обозначения на мультиметре, расшифровка. Режимы DCV и ACV у моделей прописываются английскими буквами. Также есть укороченные обозначения DC и AC. Если встречается компактная панель, вовсе может быть «A» и «V». На китайской мультиметровой технике прописаны надписи «ACA» и «ACV».

ACA и ACV

Как использовать мультиметр

Мультиметр отлично подходит для диагностики неисправности электрооборудования, однако важно знать основные правила эксплуатации. Тестеры отличаются по функциональности, внешнему виду, но можно дать общие рекомендации. Простые варианты для домашнего использования имеют стандартные функции и годятся для измерения напряжения, сопротивления, силы тока.

Все данные отображаются на экране, а измерения производятся щупом. Чтобы выбрать режим, нужно крутить поворотный механизм пока отметка не совпадет с надписью. На экране отображается вся необходимая информация, есть текст и значки. Распространенными считаются варианты на четыре заряда.

Тестеры на четыре заряда

Интересно! Значки показывают уровень заряда аккумулятора и выбранный режим.

Необходимо учитывать единицы измерения и тип цепи. Также предусмотрена кнопка включения-выключения прибора. При выборе определенного режима учитывается рабочий диапазон мультиметра. Обратив внимание на значения, можно заметить, что есть разделение для цепей постоянного и переменного тока. Установлены выделенные кнопки для замера сопротивления, проверки транзисторов и прозвона элементов.

Прозвон элементов

При замере необходимо начинать с меньших единиц и продвигаться далее. На панели нет обозначения больших значений, поэтому используются сокращения. К примеру, проверяя сопротивление, рядом с отметками можно увидеть надписи — «микро», «мили», «кило», «мега». Таким образом удается избежать длинных значений. В случае с напряжением имеет смысл двигаться от большего к меньшему.

У стандартной модели есть разъём для подключения щупа. Чёрный провод является общим, а красный используется с целью замера силы тока, сопротивления, напряжения. Разъем постоянного тока обозначается как ADC, но китайцы используют сокращение — AC. Общий выход находится под надписью COM или встречается текст «common».

COM на мультиметровом устройстве

Измерение с помощью мультиметра

Чтобы произвести замер постоянного напряжения, необходимо выбрать соответствующее значение на поворотном механизме — DCV. Проверяется подключение щупа и общего разъёма. Начинать следует с максимального значения на панели. Щуп фиксируется на компоненте, например, клемме батарейки. Экран в автоматическом режиме покажет значение, можно узнать точную величину.

Важно! Если на дисплее перед цифрами указываются нули, значит, следует понижать единицы измерения.

Чтобы проверить переменное напряжение в цепи, стоит поставить переключатель на надпись ACV. Следуя инструкции, важно установить щупы на контактах элемента. К примеру, это может быть розетка 220 вольт. Как в случае с постоянным током, необходимо начинать с максимальной отметки рабочего диапазона.

Дисплей тестера

Меры безопасности

При использовании мультиметра важно придерживаться правил:

не допускается напряжение свыше 500 в,
необходимо проверять тестер,

необходим учет рабочей температуры.

Выше рассмотрены обозначения на мультиметре, дана их расшифровка. Раскрыты режимы DCV и ACV постоянного, переменного тока. Чтобы использовать мультиметр, необходимо знать о мерах безопасности.

Как пользоваться мультиметром

электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД) и другие инженерно технические системы (ИТС)

Перед тем как начать пользоваться мультиметром предлагаю вкратце ознакомиться с его устройством.

Сразу оговорюсь — здесь разговор пойдет про то как правильно пользоваться цифровым мультиметром, поскольку стрелочные приборы последнее время встречаются все реже.

Принципиально мультиметры различаются своим функциональными возможностями, однако, в большинстве случаев возникает необходимость провести измерение напряжения, сопротивления, реже — тока.

ВНЕШНИЙ ВИД И ОРГАНЫ УПРАВЛЕНИЯ МУЛЬТИМЕТРА

Внешний вид одного из стандартных мультиметров приведен на рисунке 1а.

Представленная модель имеет:

жидкокристаллический дисплей,
переключатель режимов измерения,
гнезда для подключения измерительных щупов (на жаргоне они называются концы),
разъем для подключения транзисторов.

ПОРЯДОК ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ

Перед тем, как приступить к измерениям необходимо выбрать соответствующий режим (рисунок 1б). Соответствующие зоны на корпусе мультиметра содержат обозначение измеряемой величины и ее пределы (максимальные значения):

OFF — выключено. Когда измерения не проводятся, рекомендую всегда ставить переключатель в это положение. Дело в том, что мультиметр оснащен батареей, которая используется при некоторых измерениях, например, сопротивления. Если мультиметр оставить в таком режиме — батарея будет разряжаться.

ACV — переменное напряжение.
DCA- постоянный ток.
Режим измерения больших токов (10А) — в данном случае 10 Ампер. Об этом немного позже.
hFE — измерение параметров транзисторов (здесь это не рассматривается).
Режим прозвонки электрических цепей. Обозначается пиктограммой динамика, звонка или чего то подобного. При работе в нем мультиметр при наличии низкого сопротивления (близкого к нулю) формирует звуковой сигнал. Это удобно тем, что не надо смотреть на дисплей. Есть сигнал — «замыкание», нет сигнала — «обрыв». Правда, надо быть поаккуратнее и пользоваться этим, если достоверно известно, что цепь имеет только два указанных состояния.
Ω — сопротивление.
DCV — постоянное напряжение.

Должен сказать, что существуют мультиметры с возможностями измерения частоты, температуры и пр., но для большинства электротехнических измерений это лишнее и здесь не рассматривается.

Далее, подключаем щупы к мультиметру (рис.2).

Для того, чтобы правильно это сделать достаточно внимательно прочитать маркировку около соответствующих гнезд. В нашем случае, если смотреть снизу вверх (картинка слева) это:

COM — общий, один из щупов (как правило черный) подключается всегда.
V Ω mA — гнездо для измерения положительных «+» значений всех постоянных напряжений, сопротивлений, величин токов кроме предела 10 Ампер, переменных напряжений.
10ADC — это то, о чем я говорил выше, если вы собираетесь измерять большие токи (до 10А, положение переключателя режима измерений №4 — рис.1б) — второй щуп подключается сюда.

Остается выбрать режим измерения. Например, если Вы установите переключатель режимов в положение DCV 20, значит сможете измерять постоянное напряжение с максимальным значением 20 Вольт.

Может случиться что предполагаемое значение измеряемой величины неизвестно. Тогда следует установить максимально возможное и постепенно его уменьшать до получения результата.

Еще одно замечание. На шкале мультиметра можно увидеть чисто цифровые значения измеряемых величин, как в предыдущем примере, так и с буквой в конце, например DCV 200m. Если кто забыл, это производные величины основных единиц измерения и означают:

μ микро 10^-6,
m мили 10^-3,
k кило 10³,
M мега 10⁶.

То есть 200 mV= 200*10^-3 V.

Все, можете пользоваться.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Dcv и acv обозначение на мультиметре: расшифровка

Как использовать мультиметр

Мультиметр отлично подходит для диагностики неисправности электрооборудования, однако важно знать основные правила эксплуатации.

Тестеры отличаются по функциональности, внешнему виду, но можно дать общие рекомендации. Простые варианты для домашнего использования имеют стандартные функции и годятся для измерения напряжения, сопротивления, силы тока.

Тестеры на четыре заряда

Интересно! Значки показывают уровень заряда аккумулятора и выбранный режим.

Прозвон элементов

COM на мультиметровом устройстве

Измерение с помощью мультиметра

Важно! Если на дисплее перед цифрами указываются нули, значит, следует понижать единицы измерения.

Вам это будет интересно Проверка симистора

Дисплей тестера

Обозначение на мультиметре

Вам это будет интересно Особенности крестовых отверток

ACA и ACV

Расшифровка DCV и ACV

Измерение мультиметром

Важно! Постоянный ток стабилен и движется в одном направлении.

Постоянный ток

Важно! Ещё один фактор это направление заряженных частиц.

Переменный ток

Виды мультиметров

Сегодня в магазинах электроинструмента можно найти два вида тестеров:

Аналоговый мультиметр для отображения результатов измерений использует стрелку, которая двигается по измерительной шкале. Все значения сопротивления, напряжения и тока уже обозначены на шкале, что часто вызывает неудобство и путаницу у начинающих пользователей. Несмотря на то, что цена на такие измерительные приборы достаточно низкая, они не пользуются особой популярностью;
В основном электрики (профессионалы и начинающие) выбирают цифровые тестеры. Они более удобны в эксплуатации, имеют дисплей, на который выводятся результаты измерений. Кроме этого, такие устройства обеспечивают более высокую точность замеров: их погрешность минимальна.

Именно электронный тестер мы и будем рассматривать сегодня. Цифровой мультиметр имеет множество моделей, но устройство и общий принцип работы остается неизменным.

Что показывает мультиметр при выборе различных режимов работы?

Они располагаются вокруг круглого переключателя, с помощью которого можно устанавливать необходимый режим. На переключателе место контакта обозначено точкой или рельефным треугольничком. Обозначения разделены на сектора. Практически все современные мультиметры имеют подобную разбивку и круглый переключатель.

сектор OFF. Если установить переключатель в это положение – прибор выключен. Есть и модели, которые автоматически выключаются через некоторое время. Это очень удобно, потому что я например во время работы его забываю выключать, да и не удобно когда меряешь, потом паяешь все время выключать его. Батареи хватает надолго.

2 и 8 – два сектора с обозначением V, этим символом обозначается напряжение в вольтах. Если просто символ V – то измеряется постоянное напряжение, если V

, измеряется переменное напряжение. Стоящие рядом цифры показывают диапазон измеряемого напряжения. Причем постоянное измеряется от 200m (милливольт) до 1000 вольт, а переменное от 100 до 750 вольт.

3 и 4 – два сектора для измерения постоянного тока. Красным выделен всего один диапазон для измерения тока до 10 ампер. Остальные диапазоны составляют: от 0 до 200, 2000 микроампер, от 0 до 20, 200 миллиампер. В обычной жизни десяти ампер вполне хватает, при измерении силы тока мультиметр включается в цепь путем подключения щупов в нужное гнездо, специально предназначенное для измерения силы тока. Как-то раз я впервые попробовал измерить силу тока в розетке своим первой простенькой моделью тестера. Пришлось менять щупы на новые — штатные выгорели.

5 (пятый) сектор. Значок похож на Wi-Fi. Установка переключателя в этом положении позволяет проводить звуковую прозвонку цепи например нагревательного элемента.

6 (шестой) сектор – установка переключателя в данное положение проверяет исправность диодов. Проверка диодов — очень востребованная тема среди автомобилистов. Можно самому проверить исправность например диодного моста автомобильного генератора:

7 – символ Ω. Здесь измеряется сопротивление 0 до 200, 2000 Ом, от 0 до 20, 200 или 2000 кОм. Так же очень востребованный режим. В любой электрической схеме больше всего элементов сопротивления. Бывает, что измерением сопротивления быстро находишь неисправность:

Что такое режим HFE на мультиметре?

Переходим к более продвинутым функциям Есть на мультиметре такой тип измерений, как HFE. Это проверка транзисторов, или коэффициента передачи тока транзистора. Для такого измерения имеется специальный разъем. Транзисторы — важный элемент, их нет пожалуй только в лампочке, но и там они наверное уже скоро появятся. Транзистор — один из самых уязвимых элементов. Они выгорают чаще всего из- за скачков напряжения и т.д. Я недавно заменил два транзистора в зарядном устройстве для автомобильного аккумулятора. Для проверки использовал тестер, транзисторы выпаивал.

Выводы разъема обозначены такими буквами, как «E, B и C». Это означает следующее: «Е» — эмиттер, «В» — база, и «С» — коллектор. Обычно у всех моделей есть возможность измерять оба типа транзисторов. У недорогих моделей мультиметров бывает весьма неудобно проверять выпаянные транзисторы из-за их коротких, обрезанных ножек. А новые — самое то :):). Смотрим видео, как проверить исправность транзистора с помощью тестера:

Транзистор в зависимости от его типа (PNP или NPN) вставляется в соответствующие разъемы и по показаниям на дисплее определяется исправен он или нет. При неисправности на дисплее появляется . Если Вы знаете коэффицент передачи тока проверяемого транзистора, Вы сможете проверить его в режиме HFE сверив показания тестера и паспотных данных транзистора

Порядок измерений

Теперь рассмотрим, как производить при помощи универсального тестера некоторые измерения.

Замеряем постоянное напряжение

Как уже отмечалось, сектор dcv имеет пять положений и позволяет производить измерение напряжения в пределах от 0 до 500V, а в некоторых моделях до 1000V. Конечно, такие большие значения в домашних условиях вы вряд ли найдете, разве что при ремонте кинескопа телевизора. Если включить прибор на самую большую мощность, вверху экрана отобразится HV – своего рода предупреждение о необходимости соблюдать осторожность при работе с высоким напряжением.

В домашних условиях dcv на мультиметре чаще всего используют для определения заряда аккумулятора мобильного телефона, автомобиля или обычной батарейки. Разберем, как это сделать пошагово:

При измерении напряжения на аккумуляторе или батарейке, смело можно включать мультиметр в положение 20V в секторе dcv. При измерении других приборов, где примерное значение неизвестно, следует установить переключатель на максимум;
После этого черный щуп прикладывают к минусу источника, а красный – к положительному контакту. На табло высветятся показания, соответствующие напряжению прибора;
При изменении полярности ничего страшного не произойдет, мультиметр покажет то же значение, но со знаком «минус»;
При замере на максимальном положении, погрешность прибора составляет примерно 1V. При необходимости более точных измерений, можно перевести переключатель на меньшее значение.

Важно! Нельзя замерять мультиметром значения напряжения, большие, чем выставлено на переключателе! Это приведет к выходу устройства из строя. Например, если переключатель поставлен в положение 500V, а измерения показали 30V, то для более точных замеров можно перевести переключатель на 200V. При переключении на положение 20V, есть вероятность перегорания прибора.

Как измерить напряжение мультиметром: инструкции, фото, видео

Мультиметр – современное устройство, которое может проверить разные параметры сети: сопротивление, силу тока и т.п. А как измерить напряжение мультиметром? Что это вообще такое, и какие показатели считаются нормальными? Ответим на эти вопросы в статье.

Напряжение: что это такое?

Сначала вспомним определение. Напряжение — это давление от источника питания электроцепи, обеспечивающее движение заряженных электронов через проводящий контур, за счет чего эти частицы выполняют полезную для людей работу, к примеру, обеспечивают свечение лампы.

Говоря о напряжении, мы ведём речь о двух видах тока:

Переменный ток. Он находится в наших розетках, снабжает энергией бытовые электроприборы, с его помощью работает освещение. Образуясь на электростанциях, переменный ток состоит из постоянно перемещающихся направляющихся электронов по кабелям. Такое движение и формирует нужное напряжение. У обычных розеток частота движения приравнивается 50Гц, а вольтаж у них 220В. За секунду поток электронов 50 раз меняет направление, что приводит к изменению заряда: “+” меняется на “-”. Такой процесс и называется переменным током: от него питается всё подключенное к этой розетке.
Постоянный ток. Он присущ всем АКБ, будь то автомобиль, телефон или простая пальчиковая батарейка. Когда электрический заряд заканчивается, выполняется подключение от сети, переменный ток преобразуется в постоянный. Так АКБ вновь копит в себе запас напряжения, если речь идёт о многоразовых батареях.

Значит, процесс проверки напряжения мультиметром должен быть отдельным для каждого вида тока, то есть для каждого устройства свой метод, в частности, для розетки и аккумулятора.

Инструкция: как измерить напряжение мультиметром

Измерять напряжение достаточно легко: нужно только выбрать определенный режим, предел измерений и подключить щупы. Но на каждом этапе есть свои нюансы. Обязательно изучите руководство к вашему тестеру, где содержатся точные обозначения. А чтобы точно сделать все правильно, прочитайте статью о том, как пользоваться мультиметром.

Выбор режима

В вопросе о том, как измерить вольты мультиметром, первым делом важно определиться с режимом тестера.

Ручку переключателя необходимо перевести на режим изменения напряжения, при этом выбирать аббревиатуру следует в зависимости от того, что будет измеряться:

ACV — переменное напряжение.
DCV — постоянное.

Также есть иные обозначения, тоже указывающие на напряжение:

V — это вольтаж, V~ — это переменное напряжение.
V с горизонтальной черточкой с тремя короткими под ней — постоянное напряжение.

На некоторых моделях может стоять только V, что указывает на автоматическое определение тестером вида напряжения.

Выбор предела измерений

Если вы хотите разобраться, как проверить вольтаж мультиметром, нужно научиться определять диапазон значений.

Находить его нужно на корпусе в области переключения напряжения. У большей части моделей максимальный предел составляет 750В для переменного напряжения и 1000В для постоянного.

Если вы будете измерять напряжение в розетке, переведите ручку переключателя на значение в 750 ACV, если же будете тестировать АКБ автомобиля, можно ставить, к примеру, 200 DCV.

Помните правило: предел измерения разных параметров устанавливается выше предполагаемого значения. В противном случае велик риск того, что мультиметр сгорит.

Тестер покажет на дисплее значения напряжения в том диапазоне, который вы установили. Выставив предел в 750В, вы вполне можете увидеть на экране значение в 230В, больше или меньше. Цифры выше 750 точно не будет. Если же вы поставите предел, например, в 200В, то, если фактическая величина больше, на дисплее появится цифра 1.

Если вы измеряете напряжение в обычной розетке, не обязательно должно быть значение в 220В. Меньше или больше на 10-15В — вполне нормально.

Подключение щупов

Теперь в том, как измерить вольтаж мультиметром, нужно понять, как правильно расставить щупы, которых два — черный и красный. Для начала их нужно вставить в гнёзда на корпусе, которых часто два, но может быть три и даже четыре.

Темный провод мультиметра именуется отрицательным, его нужно присоединить к гнезду COM. Алый провод — положительный или фаза. Если отверстий на тестера два, логично, что второе для этого щупа. Если больше, прочитайте в руководстве по применению, куда присоединять красный провод для измерения напряжения. Обычно это гнездо, возле которого стоит буква V.

Для замера напряжения мультиметром другие наконечники щупов присоединяются к измерительному элементу. Здесь всё просто, потому что вольтаж проверяется параллельным подключением, то есть не нужна никакая нагрузка. Всё, что нужно сделать: вставить в розетку щупы и посмотреть на дисплей.

Тестирование трехфазки выполняется с помощью соединения двух проводов тестера с двумя шинами. Норма между ними — 380 В, между одной шиной и землей — 220 В (может быть чуть больше или меньше).

Как измерить напряжение мультиметром в розетке

Теперь поэтапно рассмотрим, как замерить вольтаж мультиметром в розетке:

Выбрать функцию измерения переменного напряжения мультиметра, выставив максимальный диапазон измерений.
Присоединить наконечники щупов к розетке, нащупав провод внутри. В случае с переменным током нам не нужно выяснять, где “+” и “-”.
Посмотреть на результат, который отображается на дисплее. Не забудьте для этого включить мультиметр.

Видео о том, как узнать напряжение мультиметром в розетке:

Как померить мультиметром вольтаж батарейки

Измерение мультиметром напряжения постоянного у батарейки осуществляется так:

Выбрать на тестере режим измерения постоянного напряжения, а также диапазон измерения выше предполагаемого. Можно начать с максимального и постепенно понижать. Для домашних батареек достаточно 20 DCV.
Наконечник темного провода измерителя соединить с минусом.
Наконечник алого провода соединить с плюсом.
Посмотреть на цифры на дисплее. Если перед ними стоит знак минус, значит, вы перепутали полярность, но само значение отображает реальное напряжение.

Полученное значение сравните с нормой, которая может быть указана на корпусе устройства.

Видео, как проверить вольты на мультиметре у пальчиковой батарейки:

Теперь вы знаете, как проверить напряжение с помощью мультиметра. Делитесь своим опытом в комментариях.

Желаем вам безопасных и точных измерений!

Вопрос — ответ

Вопрос: Как правильно померить сопротивление мультиметром

Ответ: Для этого нужно выбрать режим, который на многих моделях обозначается Ω. На некоторых моделях режим выбирается с разу с диапазоном. Затем щупы вставляются в гнёзда на мультиметре, а наконечники нужно приложить к контактам элемента.

Вопрос: Как лучше всего измерить сопротивление цифровым мультиметром

Ответ: Цифровым мультиметром делать это очень легко, потому что такой прибор сразу показывает готовое значение. Важно всё правильно подключить, а затем смотреть, что покажет дисплей. Если показан 0, то нужно уменьшить диапазон измерений. Если вы увидели «ol» или «over» или «1», диапазон нужно увеличить. Цифра 1 может указывать, что имеется обрыв.

Вопрос: Как можно проверить омы мультиметром

Ответ: В Омах измеряется сопротивление. На мультиметре оно обозначается как Ω. На вашем тестере могут стоять режимы 200, 2000, 200k и т.п, которые тоже относятся к сопротивлению и указывают на диапазоны, в которых можно его мерить. Если вы приблизительно знаете, какого сопротивления ожидать, выставляйте ближайшее бОльшее значение.

Вопрос: Как проверить сопротивление провода обычным мультиметром?

Ответ: Для этого нужно выбрать режим прозвонки, который помогает выявить обрыв на участке цепи. После подключения и соединения контактов должен появиться звуковой сигнал. Если его нет, значит, в данном участке обрыв.

Вопрос: Как проверить сопротивление: мультиметром или омметром?

Ответ: Омметр — прибор для измерения сопротивления. Если у вас есть мультиметр с функцией омметра, то вы тоже можете узнать величину Ω. Но обычным мультиметром вы не сможете замерить большие сопротивления, для этого нужен мегаомметр.

Вопрос: Как померить напряжение цифровым мультиметром?

Ответ: Нужно выбрать определенный режим, предел измерений и подключить щупы. Если измеряете вольтаж в розетке, нужно выбрать режим переменного напряжения, а также выставить максимальный предел измерения, обычно это 750В.

Вопрос: Как замерить в розетке напряжение мультиметром?

Ответ: Выбрать функцию измерения переменного напряжения мультиметра, выставив максимальный диапазон измерений. Присоединить наконечники щупов к розетке, нащупав провод внутри. В случае с переменным током полярность значения не имеет. Осталось посмотреть на результат, который отображается на дисплее.

Вопрос: Как правильно проверить вольтаж мультиметром?

Ответ: Вольтаж — это напряжение. Оно зависит от вида тока: постоянный или переменный. На мультиметре ACV — переменное напряжение, DCV — постоянное. Встречаются и другие обозначения. Для розетки выбирается режим измерения переменного напряжения, для батареек, АКБ — постоянного.

Вопрос: Как измерить вольтаж батареек мультиметром?

Ответ: Выбрать на тестере режим измерения постоянного напряжения, а также диапазон измерения выше предполагаемого. Для домашних батареек достаточно 20 DCV. Наконечник черного провода соединить с минусом, наконечник красного — с плюсом. Если перед цифрами на дисплее стоит знак минус, значит, вы перепутали полярность, но само значение правильное.

Вопрос: Как мерить напряжение с помощью современного мультиметра?

Ответ: Общая инструкция такова: выбрать на тестере нужный режим (постоянное или переменное напряжение), предел измерений выше предполагаемого и соединить щупы с розеткой или батареей (аккумулятором). Нюансы зависят от того, что именно будет измеряться.

Расшифровка обозначений на мультиметре. Как обозначаются переменный и постоянный ток и напряжение

Мультиметр – один из самых необходимых и многофункциональных приборов электрика. Наверняка все помнят, как на уроках физики в школе измеряли напряжение вольтметром, сопротивление – омметром, силу тока – амперметром. Так вот, мультиметр воплотил в себе все эти измерительные приборы, а также несколько других, о которых чуть ниже расскажем подробнее.

Сам по себе мультиметр работать не будет, все зависит от знания мастера и умения пользоваться этим прибором. То есть, чтобы измерить какой-либо параметр, сначала нужно правильно выставить переключатель, знать какой щуп в какое гнездо воткнуть, и так далее. Поэтому, прежде чем брать прибор в руки, нужно научиться им правильно пользоваться.

Внимание! В данной статье описывается стандартный мультиметр с наиболее распространенными функциями. В зависимости от модели мультиметра, его функционал может быть больше и включать в себя дополнительные возможности. Здесь описываются только те, которые имеются практически в каждом приборе, а также расшифровка обозначений на мультиметре.

Вкратце опишем основные компоненты прибора:

1. Электронное табло
2. Шкала обозначений
3. Переключатель
4. Кнопка “ВКЛ/ВЫКЛ” (вместо нее бывает специальное положение для регулятора)
5. Разъемы для щупов
6. Специальные разъемы для проверки транзисторов (присутствуют на некоторых тестерах)
7. Индикатор прозвонки (зуммер и светодиод красного цвета)
8. Батарейка

Из всего вышеперечисленного самым важным моментом является шкала обозначений, так как если вы неправильно выставите регулятор, то можете сжечь измеряемую радиодеталь или сам прибор. Поэтому расшифровка обозначений на мультиметре очень важный момент при работе с этим прибором.

Обозначения на мультиметре

Шкала обозначений включает в себя круговой переключатель положений, а также символы, обозначающие те или иные параметры, разбитые на сектора.

Каждый сектор отвечает за измерение одного конкретного параметра (например сопротивления). Внутри сектора имеется несколько положений регулятора, каждое положение обозначает измеряемый номинал. Каждый сектор обозначается специальным символом. Все сектора разделяются между собой линиями.

Куда подключать щупы мультиметра

Щупы для мультиметра идут в комплекте. Один щуп – красный, второй – черный. Корпус щупа выполнен из диэлектрика, на конце – заостренный металлический стержень

Внимание! Помните золотое правило: красный – всегда плюс, черный – всегда минус. Поэтому важно не перепутать гнезда подключения, иначе есть риск запутаться. Красный щуп всегда кидаем на плюс, черный – на минус.

Щупы подключаются к специальным гнездам, также имеющим обозначения. Самих гнезд может быть три или четыре, в зависимости от модели мультиметра.

Гнезда для подключения щупов:

1. Гнездо “СОМ” – обозначает минус (масса, общий). В него подключается щуп черного цвета. Всем известно, что при замере переменного напряжения, допустим, в розетке, полярность не имеет значения. Тем не менее, следуйте следующему правилу: если есть определенный провод (щуп) и для него имеется специальное отверстие, то нужно подключать этот провод именно в это отверстие, так как черный цвет провода недвусмысленно нам намекает на то что он – минусовой.
2. Гнездо «VΩCX+» — обозначает плюс, к нему подключается красный провод. Это гнездо используется при измерении сопротивления, напряжения, частоты, температуры, проверки диодов и транзисторов. Проще говоря, это гнездо используется во всех измерениях, за исключением измерения силы тока.
3. Гнездо “20А” – специальное гнездо. К нему подключается красный щуп, а функция этого гнезда – измерение силы тока величиной до 20 ампер. 20 ампер это очень большая сила тока, поэтому будьте осторожны. Опять же, очень важное правило: при измерении силы тока, прибор (в нашем случае – мультиметр) нужно подключать к цепи последовательно и только так. Если рядом с этим гнездом увидите надпись “UNFUSED”, то имейте ввиду, что измерение производится без использования предохранителя, поэтому постарайтесь не сжечь прибор. Также нужно знать, как обозначается постоянный ток на мультиметре.
4. Гнездо “MACX” – гнездо для измерения силы тока малых значений микро- и миллиампер. Если рядом окажется надпись «0.2А MAX FUSED» — значит измерение производится с защитой прибора предохранителем, максимальное значение измерения – 0.2 ампера.

На приборе может быть нарисован красный треугольник с надписью “МАХ 600V” (значения могут отличаться в зависимости от модели мультиметра). Это максимальное значение измерения напряжения. Нельзя замерять напряжение выше этого параметра.

Внимание! Если вам неизвестны пределы измеряемого значения – устанавливайте регулятор на максимальное значение, по мере измерения – двигайтесь в меньшую сторону. Например, мы знаем, что измеряемый прибор (например, аккумулятор) имеет постоянное напряжение, но не знаем примерный диапазон (то-ли 24 вольта, то-ли 12 вольт, а может быть и 1.6 вольт). В этом случае устанавливаем регулятор на максимальное значение сектора измерения постоянного напряжения и двигаемся в меньшую сторону.

Очень важно! Проводя любые измерения, ни в коем случае не держитесь пальцами за металлическую часть щупа, особенно при каких-либо измерениях опасного напряжения или силы тока.

Диапазоны переключателя мультиметра

Сначала затронем тему включения и выключения мультиметра. Обычно присутствует кнопка “ON/OFF”, но на некоторых моделях мультиметров имеется специальный сектор с таким же названием. Также есть тестеры, которые выключаются самостоятельно, спустя некоторое время.

Сам же регулятор, или переключатель – кому как больше нравится, модно крутить хоть по часовой, хоть против часовой стрелки. Что измерить какой-либо параметр – просто переведите регулятор в нужный сектор на нужное значение.

Важно! Сектора обозначаются буквами, номиналы – цифрами.

Расшифровка обозначений на мультиметре, которую нужно запомнить раз и навсегда:

1. DCV – сектор измерения постоянного напряжения
2. ACV – сектор измерения переменного напряжения
3. DCA – сектор измерения силы постоянного тока
4. ACA – сектор измерения переменного тока

Как обозначается сопротивление на мультиметре

Из школьного курса физики мы помним, что сопротивление измеряется в Омах, в честь немецкого физика Георга Симона Ома. Обозначение на мультиметре — «Ω», номиналы сопротивления на стандартном приборе следующие: 20 Ом, 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОМ, 20 МОМ, 200 МОМ. В зависимости от модели используемого мультиметра диапазон значений может быть иным.

Измерение этого параметра является очень популярным как в радиоэлектронике, так и в электрике. С помощью сопротивления можно очень быстро проверить работоспособность лампочки, спирали, провода и т.д.

Для измерения сопротивления переставьте регулятор в сектор «Ω» и выберите нужное значение.

Обозначение постоянного напряжения на мультиметрах

Напряжение измеряется в Вольтах, в честь итальянского физика Алессандро Вольта. Выше мы уже писали, что сектор измерения постоянного напряжения обозначается аббревиатурой “DCV”. Но, на многих моделях вместо этого сокращения используют символ “V－”. В этом сокращении буква “V” обозначает напряжение, а символ “－” – постоянное.

Также, чтобы не перепутать сектор постоянного напряжения с переменным, запомните следующее: диапазон значений сектора постоянного напряжения шире, чем диапазон переменного.

Для измерения постоянного напряжения необходимо выставить регулятор на нужное значение в секторе “V－”.

Внимание! Если в процессе измерения вы перепутали полюса, то на дисплее отобразится то же самое значение, но со знаком “－”. В этом нет ничего страшного.

Обозначение переменного напряжения

Переменное напряжение также измеряется в Вольтах. Аббревиатура “ACV”, либо, как в предыдущем случае, сокращение “V~” – обозначение на мультиметре, расшифровка – “v” – напряжение, знак “~” — переменное.

Для электрика этот параметр является основной задачей, поскольку в розетках, выключателях и т.д. всегда используется переменное напряжение. Наши сети работают на 220 Вольт, а на мультиметре присутствуют значения 700 В (750В) и 200 В.

Один знакомый как-то раз спросил меня, для чего на мультиметре имеется значение в 200 Вольт, если в сети используется переменное напряжение 220, а переменка в 200 Вольт и ниже вообще не используется. Так вот, примите к сведению: практически вся Америка использует стандарт 110 Вольт переменного напряжения.

При замере переменного напряжения полярность не важна. То есть при измерении напряжения в розетке без разницы, в какой разъем розетки вы воткнете красный и черный щуп.

Как обозначается постоянный ток на мультиметре

Сила тока измеряется в Амперах в честь французского физика Анри Ампера. На мультиметре сектор измерения постоянного тока обозначается как DCA, либо просто DC. Регулятор, как и в предыдущих случаях, выставляется на нужное для измерения значение в секторе DC.

Не забывайте о том, что для измерения силы тока прибор подключается последовательно. Что это значит? Для измерения силы тока мы разрываем цепь.

Например, нам нужно замерить силу тока в фазном проводе. Нельзя просто взять и прикоснуться в двух местах щупами к проводу. Должен быть разрыв провода (или цепи), именно в этот разрыв мы подключаем прибор.

Как обозначается переменный ток на мультиметре

Не каждый тестер способен измерить силу переменного тока, но на некоторых моделях такая функция присутствует. На вопрос “как обозначается переменный ток на мультиметре” ответим: аналогично обозначению переменного напряжения, сектор переменного тока обозначается как «A~».

Вообще, мультиметр плохо подходит для измерения переменного тока. Лучше для этой цели использовать токоизмерительные клещи.

Что такое сектор hFE?

Некоторые владельцы мультиметров могут увидеть у себя на приборе сектор hFE, а в придачу к нему – два гнезда по четыре разъема в каждом. Этот сектор отвечает за проверку транзисторов (измерение значения коэффициента передачи тока). Гнезда подписаны “NPN” и “PNP”, а разъемы – буквами “E”, “B”, “C”.

Существует два типа транзисторов: транзистор типа “PNP-переход”, транзистор типа “NPN-переход”. Буквы “E”, “B”, “C” обозначают “эмиттер”, “база”, “коллектор” соответственно.

Чтобы проверить транзистор, выставьте регулятор на сектор hFE, посмотрите распиновку его ножек, тип транзистора, потом вставьте сам транзистор в нужный разъем. Если ваш транзистор неисправен, то прибор покажет значение “0”. Конечно, многих начинающих электриков пугает аббревиатура hFE, но для этого и нужна расшифровка обозначений на мультиметре, чтобы все непонятное стало понятным.

Тест диодов

Выше упоминалось, что практически в каждом мультиметре есть специальный светодиод и зуммер. Кроме этого, на шкале измерений должен быть сектор с нарисованным диодом. Это все необходимо для проверки диодов на работоспособность, а также проверки целостности цепей и всего прочего, сопротивлением не больше 50 Ом.

Чтобы проверить диод, нужно вспомнить о его свойствах. Диод пропускает ток только в одну сторону. Выставляем регулятор на значок диода и начинаем проверять, меняя полюса. Исправный диод в одном положении на дисплее выдаст значение 1, при этом светодиод загорится, а зуммер запищит. При смене полюсов – мультиметр покажет значение диода, например, 436 милливольт. Неисправный диод – будет прозваниваться в обе стороны.

Это лишь поверхностные принципы работы диода, но для проверки исправности диода мультиметром этого достаточно.

Проверка емкости конденсаторов

Чтобы измерить емкость конденсатора необходимо установить переключатель в диапазон F (Фарад). Для проверки ёмкости конденсатора мультиметр должен иметь эту функцию. Чтобы произвести измерение, используют гнёзда -CX+. «-» и «+» означают полярность подключения.

Диапазон измерения емкости в данном мультиметре варьируется от 200 микрофарад до 20 наноФарад.

Что означает kHz?

Этот параметр присутствует не на всех приборах. “Hz” – единица измерения частоты (Герц). С помощью данного сектора можно измерить частоту сигнала.

Для чего нужна кнопка hold

Такая кнопка тоже присутствует не на всех приборах, полное ее название – “Data hold”. Она служит для того, чтобы зафиксировать полученные данные на дисплее. Нужное значение будет отображаться ровно до повторного нажатия этой кнопки. Кто-то считает ее бесполезной, кто-то периодически ее использует.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Что такое мультиметр

Мультиметр – это универсальный прибор для измерений. Измерений напряжения, тока, сопротивления, а так же проверки провода на обрыв.

Для каждого из этих измерений можно использовать специальные измерительные инструменты, такие как: омметр, амперметр, вольтметр. Для измерения напряжения применяют вольтметр, амперметром измеряют силу тока, омметр используется для измерения сопротивления, однако универсальным прибором для измерений напряжения, тока и сопротивления является мультиметр.

Таким образом, омметр + амперметр + вольтметр = мультиметр.

Существуют два основных типа мультиметров: аналоговый и цифровой.

В аналоговом мультиметре результаты измерений считывают по движению стрелки (как на часах) относительно измерительной шкалы, на которую нанесены значения: напряжения, тока, сопротивления. На многих, особенно китайских, аналоговых мультиметрах шкала реализована не очень удобно и измерение может доставлять некоторые проблемы. Популярность аналоговых мультиметров объясняется их доступностью и ценой, а основным недостатком является значительная погрешность в результатах измерений. В аналоговых мультиметрах для более точной подстройки имеется специальный построечный резистор, при помощи манипуляций которым можно добиться немного большей точности. Тем не менее, в случаях когда требуются более точные результаты измерений, приоритетно использование цифрового мультиметра. К тому же, аналоговые мультиметры практически повсеместно сняты с производства.

Главный отличием цифрового мультиметра от аналогового является то, что результаты измерения отображаются на специальном экране (светодиодном или жидкокристаллическом). Цифровые мультиметры обладают более высокой точностью измерений и отличаются простотой использования, так как нет необходимости разбираться во всех тонкостях градуирования измерительной шкалы, в отличие от стрелочных, аналоговых приборов. Новые мультиметры с графическим дисплеем имеют возможность отображения формы сигнала, таким образом, их даже можно отнести к простейшим осциллографам. Т.е. мультиметр как бы вбирает в себя свойства все большего числа приборов. Кроме того, некоторые мультиметры обладают возможностью работы под управлением компьютера, передавая на него результаты измерений для дальнейшей обработки (портативные, как правило, через интерфейс RS-232, а настольные — по GPIB).

Итак, что должен иметь каждый мультиметр. Любой мультиметр имеет от двух до четырех гнезд (на старых российских еще больше) и два вывода, черный и красный. Черный вывод является общим (масса). Красный называется потенциальным выводом и применяется для измерений. Гнездо для общего вывода помечается как com или просто (-) т. е. минус, а сам вывод на конце может иметь так называемый «крокодильчик», для того, чтобы при измерениях можно было зацепить его за массу электронной схемы. Красный вывод вставляется в гнездо которое помечается символами сопротивления или вольт (ft, V или +). При этом, если количество гнезд более двух, то остальные обычно предназначены для красного вывода для измерения тока и помечаются как A (ампер), mA (миллиампер), 10A или 20A соответственно.

Переключатель мультиметра используется для выбора одного из нескольких пределов для измерений. Например:

Постоянного(DCV) и переменного(ACV) напряжения: 10В, 50В, 250В, 1000В.

Тока (mA): 0.5мА, 50мА, 500мА.

Сопротивления (Ω): X1K, X100, X10, что означает умножение на определенное значение, в цифровых мультиметрах обычно указывается стандартно: 200Ом, 2кОм, 20кОм, 200кОм, 2МОм.

На цифровых мультиметрах пределов измерений обычно больше, к тому же к ним часто добавляются дополнительные функции, такие, как частотометр, проверка переходов транзисторов, звуковой «прозвон» диодов, измерение емкости конденсаторов и, даже, датчик температуры.

ТД «Автоматика» предлагает только качественные приборы измерения, поэтому на условиях дилерства мы готовы предложить мультиметры иностранных производителей-лидеров, таких как FLUKE (США) и SONEL (Польша).

Учимся пользоваться мультиметром | HamLab

Наши первые шаги в освоении этого прибора будем производить на распостраненном китайском мультиметре
DT 830.Стоит он относительно недорого около 4 у.е.
Включение прибора осуществляется автоматически при установке переключателя в нужный предел измерений. Итак выясним что это за пределы:

DCV – измерение постоянного напряжения

ACV — измерение переменного напряжения

DCA – измерение постоянного тока

hFE – измерение коэффициента передачи транзистора

– генератор прямоугольных импульсов

o))) — прозвонка

-измерение сопротивления

Приступим к измерениям.

При измерении постоянного напряжения ставим переключатель в положение (DCV), и так как у нас батарейка типа Крона выбираем предел 20 вольт.На будущее, если нам даже приблизительно неизвестна величина напряжения или тока, то лучше начинать с максимальной величины предела. Берем щупы прибора и соответственно касаемся выводов батареи.Красным к плюсу, а черным к минусу.рис 1.

Рис. 1.

На дисплеи высветится значение напряжения, в нашем случаи это 8.59 В. Если же вы перепутаете полярность(подключили красный щуп к минусу, а черный к плюсу) то ничего страшного не произойдет просто на индикаторе высветится знак «-» рис 2.

Рис. 2.

Если же на индикаторе высветилась 1 рис 3.

Рис. 3.

значит измеряемое вами напряжение или ток выше того предела который вы установили.В этом случаи вам необходимо переключить переключателем предел выше того который выставлен в данный момент.Если этого не сделать то через некоторый момент времени прибор подаст звуковой сигнал, и если после этого ничего не сделать то прощай мой любимый мультиметр.

Измерение переменного напряжения аналогично измерению постоянного напряжения описанного выше с той лишь разницей, что всеравно куда подключать красный, а куда черный щупы.

Для измерения постоянного тока собираем простую цепь состоящую из блока питания и какой нибудь нагрузки (возьмем к примеру обычную лампочку). Подключаем щупы как показано на рис 4.

Рис. 4.

На дисплее высветилось 0.34 .Значит в нашей цепи протекает ток порядка 340 мА.
Примечание. Для измерения токов выше 200 мА необходимо переключателем выставить предел на 10 А, а красный щуп вставить в верхнее гнездо.

Генератор. Генератор мультиметра генерирует прямоугольные импульсы с частотой следования 50 Гц и амплитудой примерно 5 В. Эта функция необходима для проверки каскадов усилителей т.е пропускает и усиливает ли он сигнал или нет. Простой пример: Нету звука в комп. колонках.Подключаем мультиметр к колонкам и если слышим жужжащий звук, радуемся колонки целы.Значит проверяем Sound Card и т.д.

Прозвонка.Эта функция необходима для прозвонки проводов.Берем два длинных провода подсоеденяем щупы к началу и концу провода. Если слышим сигнал значит мы нашли начало и конец этого провода, если нет то подсоеденяем щуп к другому концу.Услушили звук? Нет! Тогда провод переломан.

Режим hFE- измерение коэффициента передачи транзистора. Для измерения берем транзистор в корпусе КТ-26 и вставляем в специальный разъем рис 5.

Рис. 5.

напротив дырок которого нанесены надписи E B C (эмиттер , база , коллектор), а снизу NPN(слева) и PNP(справа) (структура транзистора). Если структура и цоколевка транзистора вам известна то вставляем его в соответствующие дырочки, если же нет то методом научного тыка добиваемся показаний прибора.

Измерение сопротивления тоже не требует особых навыков, для этого необходимо лишь подключить исследуемый резистор к щупам
и установлением необходимого предела добиться показаний прибора рис 6. В данном случаи сопротивление исследуемого резистора 8.3 кОм.

Рис. 6.

Постскриптум.

Если на дисплее высвечивается значок батареи рис. 7,

Рис.7.

ее необходимо заменить в противном случае возрастет погрешность и мультиметр будет вам бессовестно врать.

В некоторых случаях для удобства пользованием щупами советую надеть на них «крокодилы» рис. 8.

Рис. 8.

Если у вас перестал работать генератор , а у меня это было несколько раз из-за того, что я подал большое напряжение на щупы в пределе измерений сопротивления, то посмотрите предохранитель который находиться внутри корпуса на плате в 100% случаях он сгорает.

Напоследок.
Если пределов измерений данного мультиметра вам не хватает (мне лично не хватило), то советую приобрести мультиметр типа DT 9208 A рис.9 и рис. 10,

Рис. 9.

Рис. 10.

стоит он правда в 3,5 раза дороже.Но помимо того, что может измерить описанный выше DT 830, его старший брат может измерить:
Переменный ток до 20 А
Емкость до 20 мкФ
Сопротивление до 200 МОм
Частоту до 20 кГц
Логические уровни (1 и 0)
Температуру

Плюс имеется, кнопка включения/выключения, кнопка HOLD нажатие которой позволяет удержать показания, поднимающийся на 80 град дисплей, силиконовый чехол с подставкой и держателями щупов и автоматическое выключение при неактивности прибора.

Данная статья является собственностью сайта HamLab(Схематехник). Перепечатка запрещена!

Как пользоваться мультиметром

Не знаете, что такое мультиметр и что с ним можно делать? Тогда вы попали в нужное место! Ниже представлен обзор того, что такое мультиметры и для чего они нужны. Чтобы узнать, как использовать мультиметр, найти идеи использования мультиметра или найти помеченные фотографии различных моделей мультиметра, щелкните другие вкладки (выше) в этом руководстве по мультиметру.

В этом разделе даны ответы на следующие вопросы:

Что такое мультиметр?

Мультиметр — это удобный инструмент, который вы используете для измерения электричества, точно так же, как вы использовали бы линейку для измерения расстояния, секундомер для измерения времени или весы для измерения веса. Плюс мультиметра в том, что он, в отличие от линейки, часов или весов, может измерять различных предметов, — что-то вроде мультитула. У большинства мультиметров есть ручка на передней панели, которая позволяет вам выбирать, что вы хотите измерить.Ниже представлен типичный мультиметр. Есть много разных моделей мультиметров; посетите галерею мультиметра, чтобы увидеть фотографии дополнительных моделей с этикетками.

Рисунок 1. Типичный мультиметр.

Что могут измерять мультиметры?

Практически все мультиметры могут измерять напряжение , ток и сопротивление . См. Следующий раздел для объяснения того, что означают эти термины, и щелкните вкладку «Использование мультиметра» выше, чтобы получить инструкции по выполнению этих измерений.

У некоторых мультиметров есть проверка целостности , что приводит к громкому звуковому сигналу, если два устройства электрически соединены. Это полезно, если, например, вы собираете схему и соединяете провода или пайки; звуковой сигнал означает, что все подключено и ничего не отсоединилось. Вы также можете использовать его, чтобы убедиться, что две вещи , а не подключены, чтобы предотвратить короткое замыкание.

Некоторые мультиметры также имеют функцию проверки диодов . Диод похож на односторонний клапан, который пропускает электричество только в одном направлении.Точная функция проверки диодов может варьироваться от мультиметра к мультиметру. Если вы работаете с диодом и не можете сказать, в каком направлении он проходит в цепи, или если вы не уверены, что диод работает должным образом, функция проверки может оказаться весьма удобной. Если в вашем мультиметре есть функция проверки диодов, прочтите руководство, чтобы узнать, как именно она работает.

Усовершенствованные мультиметры

могут иметь другие функции, такие как возможность измерения и идентификации других электрических компонентов, таких как транзисторы или конденсаторы.Поскольку не все мультиметры имеют эти функции, мы не будем рассматривать их в этом руководстве. Вы можете прочитать руководство к мультиметру, если вам нужно использовать эти функции.

Что такое напряжение, сила тока и сопротивление?

Если вы раньше не слышали об этих терминах, мы дадим здесь очень простое вводное объяснение. Вы можете узнать больше о напряжении, токе и сопротивлении на вкладке «Ссылки» выше. Помните, что напряжение, ток и сопротивление являются измеряемыми величинами, каждая из которых измеряется в блоке , который имеет символ , точно так же, как расстояние — это величина, которую можно измерить в метрах, а символ для метров — м .

Напряжение — это то, насколько сильно электричество «проталкивается» через цепь. Более высокое напряжение означает, что электричество подается сильнее. Напряжение измеряется в вольт . Обозначение для вольт — В .
Ток — это количество электричества, протекающего по цепи. Более высокий ток означает, что протекает больше электричества. Сила тока измеряется в ампер . Обозначение для ампер — A .
Сопротивление — это то, насколько трудно электричеству проходить через что-то.Более высокое сопротивление означает, что электричеству труднее течь. Сопротивление измеряется в Ом . Символ омов — Ом (заглавная греческая буква омега).

Техническая нота

Символ, который используется для единицы , обычно отличается от символа переменной в уравнении. Например, напряжение, ток и сопротивление связаны законом Ома (см. Вкладку «Ссылки», чтобы узнать больше о законе Ома):

[Пожалуйста, включите JavaScript для просмотра уравнения]

, который обычно выражается как

[Пожалуйста, включите JavaScript для просмотра уравнения]

В этом уравнении В, представляет напряжение, I представляет ток, а R представляет сопротивление.Обращаясь к единицам измерения вольт, ампер и ом, мы используем символы V , A и Ω , как объяснено выше. Таким образом, «V» используется как для напряжения, так и для вольт, но ток и сопротивление имеют разные символы для их переменных и единиц. Не волнуйтесь, если это сбивает с толку; эта таблица поможет вам отслеживать:

Переменная	Символ	Блок	Символ
Напряжение	В	Вольт	В
Текущий	I	Ампер	A
Сопротивление	R	Ом	Ом

Это очень распространено в физике.Например, во многих уравнениях «положение» и «расстояние» представлены переменными «x» или «d», но они измеряются в единицах измерения, а символ для метров — м .

Простая аналогия, чтобы лучше понять напряжение, ток и сопротивление: представьте, что вода течет по трубе. Количество воды, протекающей по трубе, похоже на ток. Чем больше поток воды, тем больше ток. Величина давления, заставляющая воду течь, подобна напряжению; более высокое давление «толкает» воду сильнее, увеличивая поток.Сопротивление похоже на препятствие в трубе. Например, труба, забитая мусором или предметами, будет труднее пропускать воду и будет иметь более высокое сопротивление, чем труба без препятствий.

Что такое постоянный ток (DC) и переменный ток (AC)?

Постоянный ток (сокращенно DC) — это ток, который всегда течет в одном направлении. Постоянный ток обеспечивается повседневными батареями, такими как батарейки типа AA и AAA, или батареей вашего мобильного телефона.Большинство ваших проектов Science Buddies, вероятно, связаны с измерением постоянного тока. Различные мультиметры имеют разные символы для измерения постоянного тока (и соответствующего напряжения), обычно «DCA» и «DCV» или «A» и «V» с прямой полосой над или рядом с ними. Видеть «Что означают все символы на передней панели мультиметра?» для получения дополнительной информации о сокращениях и символах на мультиметрах.

Переменный ток (сокращенно AC) — это ток, который меняет направление, обычно много раз за одну секунду.Настенные розетки в вашем доме обеспечивают переменный ток, который переключает направление 60 раз в секунду (в США, но 50 раз в секунду в других странах). (Предупреждение : Не используйте мультиметр для измерения розеток в вашем доме. Это очень опасно.) Если вам нужно измерить переменный ток в цепи, разные мультиметры имеют разные символы для его измерения (и соответствующего напряжения). , обычно «ACA» и «ACV» или «A» и «V» с волнистой линией (~) рядом или над ними.

Что такое последовательные и параллельные цепи?

Когда вы проводите измерения с помощью мультиметра, вам необходимо решить, подключать ли его к вашей цепи: серии или параллельно , в зависимости от того, что вы хотите измерить. В последовательной схеме каждый элемент схемы имеет одинаковый ток . Итак, чтобы измерить ток в цепи, вы должны подключить мультиметр последовательно. В параллельной цепи каждое измерение цепи имеет одинаковое напряжение .Итак, чтобы измерить напряжение в цепи, вы должны подключить мультиметр параллельно. Чтобы узнать, как проводить эти измерения, см. Вкладку «Использование мультиметра».

На рисунке 2 показаны основные последовательные и параллельные схемы без подключенного мультиметра. Чтобы узнать больше о напряжении, токе и сопротивлении в последовательных и параллельных цепях, перейдите на вкладку «Ссылки».

Рисунок 2. В базовой последовательной цепи (слева) каждый элемент имеет одинаковый ток (но не обязательно одинаковое напряжение; это произойдет только в том случае, если их сопротивления одинаковы).В базовой параллельной схеме (справа) каждый элемент имеет одинаковое напряжение (но не обязательно одинаковый ток; это произойдет только в том случае, если их сопротивления одинаковы).

Что означают все символы на передней панели мультиметра?

Вас могут смутить все символы на передней панели мультиметра, особенно если вы на самом деле нигде не видите таких слов, как «напряжение», «ток» и «сопротивление». Не волнуйтесь! Помните из «Что такое напряжение, ток и сопротивление?» В разделе, где напряжение, ток и сопротивление указаны в вольтах, амперах и омах, они представлены как V, A и Ω соответственно.Большинство мультиметров используют эти сокращения вместо написания слов. На вашем мультиметре могут быть и другие символы, о которых мы поговорим ниже.

Большинство мультиметров также используют метрический префикс . Метрические префиксы работают с единицами электричества так же, как и с другими единицами измерения, с которыми вы, возможно, более знакомы, такими как расстояние и масса. Например, вы, вероятно, знаете, что метр, — это единица расстояния, километр, — одна тысяча метров, а миллиметр, — одна тысячная метра.То же самое касается миллиграммов, граммов и килограммов массы. Вот общие метрические префиксы, которые вы найдете на большинстве мультиметров (полный список см. На вкладке «Ссылки»):

µ (микро): одна миллионная
м (милли): одна тысячная
k (килограммы): одна тысяча
M : (мега): один миллион

Эти метрические префиксы используются одинаково для вольт, ампер и ом.Например, 200 кОм произносится как «двести килоом» и означает двести тысяч (200 000) Ом.

Некоторые мультиметры имеют «автоматический выбор диапазона», тогда как другие требуют, чтобы вы вручную выбирали диапазон для измерения. Если вам нужно вручную выбрать диапазон, вы всегда должны выбирать значение, которое на немного выше , чем значение, которое вы ожидаете измерить. Подумайте об этом, как о линейке и мериле. Если вам нужно измерить что-то длиной 18 дюймов, 12-дюймовая линейка будет слишком короткой; вам нужно использовать мерку.То же самое и с мультиметром. Предположим, вы собираетесь измерить напряжение батареи AA, которое, как вы ожидаете, составит 1,5 В. Мультиметр слева на Рисунке 3 имеет варианты для 200 мВ, 2 В, 20 В, 200 В и 600 В (для постоянного тока). 200 мВ слишком мало, поэтому вы должны выбрать следующее наибольшее значение, которое работает: 2 В. Все остальные параметры излишне велики и могут привести к потере точности (это было бы похоже на использование 50-футовой рулетки, у которой есть только отметки на каждой ступне, а не дюймовые отметки; это не так точно, как использование мерка с разметкой в 1 дюйм).

Рис. 3. Мультиметр слева предназначен для ручного выбора диапазона, с множеством различных опций (обозначенных метрическими префиксами) для измерения различных величин напряжения, тока и сопротивления. Мультиметр справа имеет автоматический выбор диапазона (обратите внимание, что у него меньше вариантов для ручки выбора), что означает, что он автоматически выберет соответствующий диапазон.

Что означают другие символы на мультиметре?

Вы могли заметить некоторые другие символы, помимо V, A, Ω и метрических префиксов, на передней панели мультиметра.Мы объясним некоторые из этих символов здесь, но помните, что все мультиметры разные, поэтому мы не можем охватить все возможные варианты в этом руководстве. Обратитесь к руководству по мультиметру, если вы все еще не можете понять, что означает один из символов. Вы также можете просмотреть нашу галерею мультиметров, чтобы увидеть маркированные изображения различных мультиметров.

Символ мультиметра	Образцы
~ (волнистая линия): вы можете увидеть волнистую линию рядом с буквами V или A или над ними на передней панели мультиметра, помимо метрических префиксов.Это означает переменного тока (AC). Обратите внимание, что напряжение в цепи переменного тока обычно называют «напряжением переменного тока» (хотя звучит странно называть «напряжение переменного тока»). Эти настройки используются при измерении цепи переменного тока (или напряжения).
— , — — — (сплошная или пунктирная линия): Как и волнистая линия, вы можете увидеть это рядом или над V или A. Прямые линии обозначают постоянный ток .Вы используете эти настройки, когда измеряете цепь с постоянным током (например, большинство цепей, которые питаются от батареи).
DCV , ACV , ACA , DCA , VAC или VDC : Иногда вместо волнистых или пунктирных линий (или в дополнение к ним) мультиметры используют сокращения AC и DC, которые обозначают переменный ток и постоянный ток соответственно. Обратите внимание, что некоторые мультиметры могут иметь значения AC и DC после V и A, а не раньше.
Проверка целостности (серия параллельных дуг): это настройка, используемая для проверки того, электрически ли соединены два объекта. Мультиметр издаст звуковой сигнал, если между двумя наконечниками щупов есть токопроводящий путь (то есть, если сопротивление очень близко к нулю), и не будет издавать никаких шумов, если токопроводящий путь отсутствует. Обратите внимание, что иногда проверка непрерывности может быть объединена с другими функциями в одной настройке.
Проверка диодов (треугольник с пересеченными линиями): эта функция используется для проверки диода , который похож на односторонний клапан для подачи электричества; он пропускает ток только в одном направлении.Точная функция проверки диодов может отличаться на разных мультиметрах. Изучите руководство к мультиметру, чтобы узнать, как работает функция проверки диодов в вашей модели.

Таблица 1. Некоторые примеры символов различных мультиметров. Посмотрите галерею, чтобы увидеть больше примеров.

Какие бывают красный и черный провода (щупы)? Куда их подключить?

Ваш мультиметр, вероятно, поставляется с красными и черными проводами, которые выглядят примерно так, как на рисунке 4.Эти провода называются зондами , или , проводами (произносится как «светодиоды»). Один конец провода называется банановым домкратом ; этот конец подключается к вашему мультиметру ( Примечание: некоторые мультиметры имеют -контактные разъемы , которые меньше, чем банановые разъемы; если вам нужно купить запасные щупы, обязательно проверьте руководство вашего мультиметра, чтобы узнать, какой тип вам нужен). Другой конец называется наконечником зонда ; это конец, который вы используете для проверки своей схемы.Следуя стандартным правилам электроники, красный датчик используется для положительного полюса, а черный — для отрицательного.

Рисунок 4. Типичная пара щупов мультиметра.

Хотя они поставляются с двумя датчиками, многие мультиметры имеют на больше, чем , чем два места для подключения датчиков, что может вызвать некоторую путаницу. То, где именно вы подключаете щупы, будет зависеть от того, что вы хотите измерить (напряжение, ток, сопротивление, проверка целостности или проверка диодов) и типа мультиметра, который у вас есть.Мы привели один пример на изображениях ниже — и вы можете проверить нашу галерею, чтобы найти мультиметр, похожий на ваш, — но поскольку все мультиметры немного отличаются, вам может потребоваться обратиться к руководству для вашего мультиметра.

Большинство мультиметров (кроме очень недорогих) имеют предохранители для защиты от слишком большого тока. Предохранители «перегорают», если через них протекает слишком большой ток; это останавливает электрический ток и предотвращает повреждение остальной части мультиметра. Некоторые мультиметры имеют различных предохранителей , в зависимости от того, будете ли вы измерять высокий или низкий ток, который определяет, куда вы подключаете щупы.Например, мультиметр, показанный на рисунке 5, имеет один предохранитель на 10 ампер (10 А) и один предохранитель на 200 миллиампер (200 мА).

На левом изображении показан мультиметр без датчиков. Центральное изображение представляет собой мультиметр, у которого черный датчик вставлен в центральный порт, а красный датчик вставлен в крайний правый порт. Эта установка рассчитана на измерение тока до 200 мА. На правом изображении показан мультиметр, в центральный порт которого вставлен черный датчик, а в крайний левый порт — красный датчик.Эта установка рассчитана на измерение тока до 10 ампер.

Рисунок 5. Этот мультиметр имеет три разных порта, обозначенных 10A, COM (что означает «общий») и mAVΩ. Предохранитель между mAVΩ и COM рассчитан на 200 мА, что является относительно «низким» током. Итак, для измерения малых токов — или напряжения, или сопротивления (при измерении напряжения или сопротивления через мультиметр проходит очень небольшой ток) — вы подключаете черный щуп к COM, а красный щуп к порту, обозначенному mAVΩ.Предохранитель между 10A и COM рассчитан на 10A, поэтому для измерения высоких значений тока вы подключаете черный щуп к COM, а красный щуп — к порту, обозначенному 10A.

У вас есть мультиметр, но вы не знаете, как им пользоваться, или получаете неожиданные показания? Если да, то приведенные ниже разделы помогут вам разобраться, что делать. Если есть слова или понятия, которые вы не понимаете, или символы на мультиметре, которые вас озадачивают, вернитесь на вкладку «Обзор мультиметра». Если вы ищете идеи использования мультиметра или фотографии с этикетками различных моделей мультиметра, посетите другие вкладки в этом руководстве по мультиметру.

В этом разделе даны ответы на следующие вопросы:

Как измерить напряжение?

Чтобы измерить напряжение, выполните следующие действия:

Подключите черный и красный щупы к соответствующим гнездам (также называемым «портами») на мультиметре. Для большинства мультиметров черный щуп должен быть вставлен в гнездо, помеченное «COM», а красный щуп — в гнездо, помеченное буквой «V» (на нем также могут быть другие символы).Не забудьте заглянуть в нашу галерею изображений, на вкладку «Обзор мультиметра» или в руководство к мультиметру, если у вас возникли проблемы с определением правильного гнезда.
Выберите соответствующую настройку напряжения на шкале мультиметра. Помните, что в большинстве схем с батарейным питанием будет постоянный ток, но выбранная вами настройка будет зависеть от научного проекта, который вы выполняете. Если вы работаете с мультиметром с ручным выбором диапазона, вы можете оценить необходимый диапазон на основе батареи (или батареек), питающей вашу схему.Например, если ваша схема питается от одной батареи 9 В, вероятно, нет смысла выбирать настройку на 200 В, а 2 В будет слишком низким. Если доступно, вы можете выбрать 20 В.
Прикоснитесь наконечниками пробников к вашей цепи в параллельно с элементом, на котором вы хотите измерить напряжение (см. Вкладку «Обзор мультиметра» для объяснения последовательной и параллельной цепей). Например, на рисунке 6 показано, как измерить падение напряжения на лампочке, питаемой от батареи.Обязательно используйте красный щуп на стороне, подключенной к положительной клемме батареи, и черный щуп на стороне, подключенной к отрицательной клемме батареи (ничто не пострадает, если вы перевернете это назад, но ваше показание напряжения будет отрицательным).

Рисунок 6. Измерение напряжения на лампочке путем параллельного подключения щупов мультиметра. Текущий поток представлен желтыми стрелками. В режиме измерения напряжения сопротивление мультиметра высокое — , поэтому почти весь ток проходит через лампочку, и мультиметр не оказывает большого влияния на схему.Обратите внимание, как ручка была установлена для измерения постоянного напряжения (DCV), а красный зонд вставлен в правильный порт для измерения напряжения (обозначенный «VΩ», потому что он также используется для измерения сопротивления).

Если ваш мультиметр не поддерживает автоматический выбор диапазона, возможно, вам придется отрегулировать диапазон. Если на экране вашего мультиметра отображается просто «0», возможно, выбранный вами диапазон слишком велик. Если на экране отображается «OVER», «OL» или «1» (это разные способы сказать «перегрузка»), то выбранный вами диапазон слишком мал.В этом случае увеличьте или уменьшите диапазон, если необходимо. Помните, что вам может потребоваться обратиться к руководству по мультиметру для получения более подробной информации о вашей модели.

Как измерить ток?

Чтобы измерить ток, выполните следующие действия:

Вставьте красный и черный щупы в соответствующие гнезда (также называемые «портами») на мультиметре. Для большинства мультиметров черный щуп следует подключать к разъему с надписью «COM». Для измерения тока может быть несколько розеток с такими метками, как «10A» и «mA». Примечание: Всегда безопаснее начинать с розетки, которая может измерять больший ток. Подключите красную розетку к сильноточному порту.
Выберите соответствующую настройку тока на мультиметре. Не забудьте проверить, является ли ваша цепь постоянным или переменным током, и что почти все цепи с батарейным питанием будут постоянным током. Если ваш измеритель не имеет автоматического выбора диапазона, вам может потребоваться угадать масштаб, который будет использоваться (вы можете изменить это позже, если не получите точных показаний).
Подключите щупы мультиметра серии к току, который вы хотите измерить (см. Вкладку «Обзор мультиметра» для объяснения последовательной и параллельной цепей). Например, на рисунке 7 показано, как измерить ток через лампочку, которая питается от батареи. Обязательно поднесите красный щуп к положительной стороне батареи, иначе текущее показание будет отрицательным.

Для измерения тока через лампочку мультиметр становится частью цепи и передает электричество от батареи к лампочке.Положительный щуп мультиметра (красный) подключается к положительной стороне батареи, а отрицательный щуп мультиметра (черный) подключается к одному проводу лампочки. Затем свободный вывод лампочки подключается к отрицательной стороне батареи с помощью провода. Ток будет течь от батареи к мультиметру, а затем в лампочку.

Рисунок 7. Измерение тока через лампочку путем последовательного подключения мультиметра. Текущий поток представлен желтыми стрелками.В режиме измерения тока сопротивление мультиметра низкое — , поэтому ток может легко протекать через мультиметр, не влияя на остальную цепь. Обратите внимание, как ручка была установлена для измерения постоянного тока (DCA), а красный зонд вставлен в порт для измерения тока, помеченный буквой «A».

Если ваш мультиметр не поддерживает автоматический выбор диапазона, возможно, вам придется отрегулировать диапазон. Если на экране вашего мультиметра отображается просто «0», возможно, выбранный вами диапазон слишком велик.Если на экране отображается «OVER», «OL» или «1» (это разные способы сказать «перегрузка»), то выбранный вами диапазон слишком мал. В этом случае увеличьте или уменьшите диапазон, если необходимо. Помните, что вам может потребоваться обратиться к руководству по мультиметру для получения более подробной информации о вашей модели.

Как измерить сопротивление?

Чтобы измерить сопротивление, выполните следующие действия:

Подключите красный и черный щупы к соответствующим гнездам на мультиметре.Для большинства мультиметров черный щуп следует подключать к разъему с надписью «COM», а красный щуп — к разъему, помеченному символом «Ω».
Выберите соответствующую настройку измерения сопротивления на шкале мультиметра. Если у вас есть оценка сопротивления, которое вы будете измерять (например, если вы измеряете резистор с известным значением), это поможет вам выбрать диапазон.
Важно : Перед измерением сопротивления отключите питание вашей цепи.Если в вашей схеме есть выключатель питания, вы можете сделать это, выключив его. Если переключателя нет, можно вынуть батарейки. Если вы этого не сделаете, ваше чтение может быть неверным. Если ваша схема состоит из нескольких компонентов, вам может потребоваться удалить компонент, который вы хотите измерить, чтобы точно определить его сопротивление. Например, если в вашей схеме два параллельно подключенных резистора, вам придется удалить один резистор, чтобы измерить их сопротивления по отдельности.
Подключите один из щупов мультиметра к каждой стороне объекта, сопротивление которого вы хотите измерить.Сопротивление всегда положительное и одинаково в обоих направлениях, поэтому не имеет значения, поменяете ли вы черный и красный щупы в этом случае (если вы не имеете дело с диодом, который действует как односторонний клапан для электричества, поэтому он имеет высокое сопротивление в одном направлении и низкое сопротивление в другом направлении). На рисунке 8 показано, как измерить сопротивление лампочки.

Рисунок 8. Измерение сопротивления лампочки с помощью мультиметра.Обратите внимание, как лампочка отключила от цепи. Мультиметр выдает небольшой собственный ток, который позволяет измерять сопротивление. Обратите внимание, как ручка была установлена в положение «Ω» для измерения сопротивления, а красный датчик подключен к соответствующему порту для измерения сопротивления (обозначенному «VΩ», поскольку он также используется для измерения напряжения).

Если ваш мультиметр не поддерживает автоматический выбор диапазона, возможно, вам придется отрегулировать диапазон. Если на экране вашего мультиметра отображается просто «0», возможно, выбранный вами диапазон слишком велик.Если на экране отображается «OVER», «OL» или «1» (это разные способы сказать «перегрузка»), то выбранный вами диапазон слишком мал. В этом случае увеличьте или уменьшите диапазон, если необходимо. Помните, что вам может потребоваться обратиться к руководству по мультиметру для получения более подробной информации о вашей модели.

Как проверить непрерывность?

Чтобы выполнить проверку непрерывности (которая гарантирует наличие токопроводящего пути между двумя точками в вашей цепи), выполните следующие действия:

Установите мультиметр на символ проверки целостности.Помните, что этот символ может выглядеть по-разному на всех мультиметрах (а на некоторых мультиметрах его вообще нет), поэтому просмотрите вкладку «Обзор мультиметра» или нашу галерею изображений мультиметра, чтобы увидеть примеры.
Вставьте датчики в соответствующие розетки. На большинстве мультиметров черный щуп должен входить в гнездо с надписью «COM», а красный щуп должен входить в то же гнездо, которое вы использовали бы для измерения напряжения или сопротивления (, а не тока), помеченное V и / или Ω.
Важно : Отключите питание вашей цепи перед выполнением проверки целостности. Если в вашей схеме есть выключатель питания, вы можете сделать это, выключив его. Если переключателя нет, можно вынуть батарейки.
Коснитесь щупами двух частей вашей цепи. Если две части схемы электрически соединены с очень небольшим сопротивлением между ними, ваш мультиметр должен издать звуковой сигнал. Если они не подключены, он не будет издавать шума и может отображать что-то на экране, например «OL», «OVER» или «1», что означает «перегрузка».«Самый простой способ проверить эту функцию с помощью мультиметра — это проверить ее с помощью одного куска проводящего материала (большинство металлов) и куска непроводящего материала, такого как дерево или пластик. См. Пример на рисунке 9.

Рисунок 9. Использование мультиметра для проверки целостности цепи. Если между наконечниками щупов образуется токопроводящий путь, мультиметр подаст звуковой сигнал. Если токопроводящий путь нарушен (возможно, из-за ослабленного провода в цепи или плохого паяного соединения), мультиметр не подаст звуковой сигнал.Обратите внимание на то, как ручка была установлена на символ непрерывности, а красный зонд вставлен в порт VΩ (этот порт не всегда помечен символом целостности).

Как проверить диод?

Функция проверки диодов полезна, чтобы определить, в каком направлении проходит электричество через диод. Точная работа функции «проверка диодов» будет отличаться для разных мультиметров, а некоторые мультиметры вообще не имеют функции проверки диодов. Из-за такого разнообразия и из-за того, что эта функция не требуется для большинства проектов Science Buddies, мы не включали сюда указания.Если вам нужно проверить диод, обратитесь к руководству по эксплуатации мультиметра.

Как мне узнать, какую шкалу выбрать для напряжения, тока или сопротивления, и как мне прочитать числа в разных шкалах?

Если ваш мультиметр не поддерживает автоматический выбор диапазона, узнать, какую шкалу выбрать, может быть непросто, особенно если вы не очень хорошо знакомы с метрическими префиксами. Вот два практических правила, которым вы можете следовать при измерении напряжения, тока и сопротивления:

Напряжение : Многие мультиметры с ручным выбором диапазона имеют настройки 200 мВ, 2 В и 20 В.Очень маловероятно, что цепи с батарейным питанием превысят 20 В (например, две батареи 9 В, соединенные последовательно, обеспечат максимум 18 В). Одна батарея AA или AAA обеспечивает напряжение 1,5 В. Две батареи AA или AAA, объединенные в батарейный блок, обеспечат 3 В, четыре — 6 В, а восемь — 12 В. Итак, если вы знаете, какой тип батарей (и сколько) питает вашу схему, вы можете выбрать начальный диапазон для измерения напряжения. Помните, что вы хотите выбрать , следующее по величине значение напряжения (точно так же, как при измерении расстояния; вам понадобится мерка, а не 12-дюймовая линейка, чтобы измерить что-то, что имеет длину 18 дюймов).Итак, для схемы, питаемой от одной батареи AA (1,5 В), вы должны выбрать настройку 2 В. Для схемы, питающейся от батареи 9 В, вы должны выбрать 20 В.
Ток : при измерении тока всегда рекомендуется начинать с максимально возможной уставкой тока (и соответствующей сильноточной розеткой, если у вашего мультиметра есть несколько розеток для измерения тока), чтобы избежать перегорает предохранитель. Если ток, который вы измеряете, достаточно низкий, чтобы безопасно использовать настройки низкого тока и розетку, вы можете снять новое показание, чтобы получить более точное измерение.Например, предположим, что у вашего мультиметра есть розетка с предохранителем на 10 А и розетка с предохранителем на 200 мА. Используя розетку на 10 А, вы измеряете ток 150 мА. Тогда было бы безопасно провести повторные измерения с розеткой 200 мА (и более низким значением на ручке).
Сопротивление : Если вы измеряете объект с известным сопротивлением, вы можете использовать это значение, чтобы выбрать соответствующую настройку сопротивления. Как и в случае с током и напряжением, вам нужно выбрать следующее по величине значение сопротивления на вашей шкале.Например, чтобы измерить резистор 4,7 кОм, вы должны выбрать 20 кОм. Если вы измеряете объект с неизвестным сопротивлением, вам просто нужно угадать, но сложно повредить мультиметр или объект, который вы проверяете при измерении сопротивления, так что это не большая проблема.

Одно и то же значение может отображаться по-разному при измерении с другой шкалой, выбранной на шкале мультиметра. Например, давайте измеряем напряжение постоянного тока от батареи AA, которое, как мы ожидаем, будет равно 1.5 В — с помощью мультиметра с настройками на 200 мВ, 2 В, 20 В, 200 В и 600 В. При замере батареи с каждой настройкой получаем такие показания:

Настройка шкалы мультиметра	Чтение экрана
200 мВ	1.
2В	1,607
20 В	1,60
200 В	1.6
600 В	001

Таблица 2. Показания при измерении напряжения одной батареи AA с использованием различных настроек шкалы на мультиметре с ручным выбором диапазона.

«1». Это способ мультиметра сказать, что он «перегружен» — значение 1,6 В выходит за пределы выбранного диапазона 200 мВ. В этом случае другие мультиметры могут отображать «OVER» или «OL». Обратите внимание, что по мере увеличения диапазона точность уменьшается на .При настройке 2 В показание отображается с 3 десятичными знаками. При настройке 200 В показание отображает только один десятичный разряд.

Вам также может потребоваться учитывать метрические префиксы при считывании числа с экрана мультиметра. Например, предположим, что ваш экран показывает «6.1», когда вы измеряете ток с настройкой «10A». Это означает, что ваше текущее измерение составляет 6,1 ампер. Однако, если на экране отображается «6,1», когда текущая шкала установлена на 20 мА, это означает, что вы измеряете 6.1 милли ампер.

Мой мультиметр не работает! Что не так?

Не паникуйте! Есть несколько распространенных ошибок, которые легко исправить.

Убедитесь, что в мультиметре свежие батарейки.
Некоторые мультиметры имеют функцию автоматического энергосбережения и отключаются после определенного периода бездействия. В этом случае поверните шкалу мультиметра в положение «выключено», а затем снова включите его.
Убедитесь, что ваши датчики подключены к правильным портам для того, что вы хотите измерить (см. «Как выполнить измерения… «разделы выше).
Убедитесь, что вы подключаете свои пробники к цепи правильным образом (последовательно или параллельно) в соответствии с тем, что вы хотите измерить (см. Разделы «Как измерить …» выше).
Убедитесь, что на шкале мультиметра выбрана правильная настройка того, что вы хотите измерить; например, если вам нужно измерить напряжение постоянного тока, убедитесь, что на шкале не выбран ток, сопротивление или напряжение переменного тока.
Если ваш мультиметр не поддерживает автоматический выбор диапазона, вам может потребоваться вручную настроить диапазон.Если на экране мультиметра всегда отображается «0», это может означать, что выбранный вами диапазон слишком велик. Если отображается «OL», «OVER» или «1», возможно, выбранный вами диапазон слишком мал. Каждый мультиметр отличается, поэтому вам может потребоваться прочитать руководство к мультиметру, чтобы узнать, что означает дисплей на экране. Затем вы можете соответствующим образом отрегулировать диапазон.
- Например, если вы пытаетесь измерить напряжение батареи 9 В, но у вашего мультиметра установлено значение 2 постоянного тока, этот диапазон слишком мал, и вам придется увеличить его до более высокого значения, например 20 постоянного тока.

Все еще не работает? Возможно, в мультиметре перегорел предохранитель. См. Предложения в следующем разделе.

Как узнать, нужно ли заменить предохранитель?

Некоторые мультиметры имеют предохранитель (или несколько предохранителей), который «перегорает», когда через них протекает слишком большой ток, что затем предотвращает протекание большего количества электричества и, надеюсь, спасает остальную часть мультиметра от повреждений. В некоторых мультиметрах эти предохранители можно заменить, если они перегорели, но инструкции по их замене (и выяснение, нужно ли их вообще заменять) будут отличаться для разных моделей мультиметра.

Вам, вероятно, потребуется открыть мультиметр, чтобы получить доступ к предохранителям ( Важно : всегда отсоединяйте щупы перед тем, как это сделать). У некоторых мультиметров есть крышки, которые отрываются или соскальзывают, а у некоторых есть винты, которые необходимо сначала удалить. Предохранители обычно выглядят как маленькие стеклянные цилиндры с металлическими крышками на конце и тонкой проволокой, идущей посередине:

Рисунок 10. Типовой предохранитель.

Если предохранитель перегорел, он мог заметно почернеть или обгореть.Проволока внутри могла полностью сгореть и больше не видна.

Как заменить предохранитель?

Важно : Всегда отключайте провода от мультиметра, прежде чем открывать крышку для замены предохранителя.

Инструкции по замене предохранителя различаются в зависимости от модели мультиметра, поэтому вам необходимо ознакомиться с инструкциями в руководстве к мультиметру. В этом руководстве от SparkFun представлены инструкции по замене предохранителя на мультиметре их марки, но помните, что эти указания могут не относиться к вашей модели.Обратите внимание, что в некоторых мультиметрах, особенно в недорогих, вы не сможете заменить предохранитель.

Страница не найдена

Убедитесь, что в вашем браузере включен JavaScript. Если вы оставите отключенным JavaScript, вы получите доступ только к части предоставляемого нами контента. Вот как.

Ошибка 404: искомая страница не существует.

Но мы все равно можем помочь вам с вашим научным проектом!

Пришло время начать планирование вашего научного проекта.Если вы начинаете первый научный проект, вам нужна расширенная помощь по вашему научному проекту, или просто пытаетесь научить учеников в вашей школе, как сделать хороший научный проект, который у вас есть пришли в нужное место! Science Buddies предлагает множество онлайн-ресурсов для студентов, учителей и родителей, занимающихся научным проектом.

Ищете идею для научного проекта?

Наш мастер выбора темы поможет вам сузить область науки, которая лучше всего подходит для вас.Если у вас уже есть область науки, а затем взгляните на наши Идеи научного проекта.

Хотите научиться делать научный проект?

Прочтите наш проект Science Fair Руководство с подробным руководством и примерами, которые помогут вам сделать все возможное научный проект. В руководстве содержится информация о том, как создать научный проект, ведение лабораторной записной книжки, изготовление табло и многое другое!

Нужна помощь с вопросом о научном проекте?

Наш новый спросите эксперта онлайн-доска объявлений предлагает персональную помощь, чтобы ответить на любые вопросы науки вопросы по проекту.

Пытаетесь повысить свои шансы на победу на научной выставке?

Прочтите наш раздел о Научные соревнования, написанные ветеранами научной ярмарки, имеющими побывал на Международной выставке науки и техники Intel. Их советы по выбору хорошего проекта для научной выставки, судейство, презентации и многое другое, может помочь вам улучшить ваш научный проект!

Страница не найдена

Убедитесь, что в вашем браузере включен JavaScript.Если вы оставите отключенным JavaScript, вы получите доступ только к части предоставляемого нами контента. Вот как.

Ошибка 404: искомая страница не существует.

Но мы все равно можем помочь вам с вашим научным проектом!

Пришло время начать планирование вашего научного проекта. Если вы начинаете первый научный проект, вам нужна расширенная помощь по вашему научному проекту, или просто пытаетесь научить учеников в вашей школе, как сделать хороший научный проект, который у вас есть пришли в нужное место! Science Buddies предлагает множество онлайн-ресурсов для студентов, учителей и родителей, занимающихся научным проектом.

Ищете идею для научного проекта?

Наш мастер выбора темы поможет вам сузить область науки, которая лучше всего подходит для вас. Если у вас уже есть область науки, а затем взгляните на наши Идеи научного проекта.

Хотите научиться делать научный проект?

Прочтите наш проект Science Fair Руководство с подробным руководством и примерами, которые помогут вам сделать все возможное научный проект.В руководстве содержится информация о том, как создать научный проект, ведение лабораторной записной книжки, изготовление табло и многое другое!

Нужна помощь с вопросом о научном проекте?

Пытаетесь повысить свои шансы на победу на научной выставке?

Прочтите наш раздел о Научные соревнования, написанные ветеранами научной ярмарки, имеющими побывал на Международной выставке науки и техники Intel.Их советы по выбору хорошего проекта для научной выставки, судейство, презентации и многое другое, может помочь вам улучшить ваш научный проект!

Страница не найдена

Ошибка 404: искомая страница не существует.

Но мы все равно можем помочь вам с вашим научным проектом!

Пришло время начать планирование вашего научного проекта. Если вы начинаете первый научный проект, вам нужна расширенная помощь по вашему научному проекту, или просто пытаетесь научить учеников в вашей школе, как сделать хороший научный проект, который у вас есть пришли в нужное место! Science Buddies предлагает множество онлайн-ресурсов для студентов, учителей и родителей, занимающихся научным проектом.

Ищете идею для научного проекта?

Наш мастер выбора темы поможет вам сузить область науки, которая лучше всего подходит для вас. Если у вас уже есть область науки, а затем взгляните на наши Идеи научного проекта.

Хотите научиться делать научный проект?

Прочтите наш проект Science Fair Руководство с подробным руководством и примерами, которые помогут вам сделать все возможное научный проект.В руководстве содержится информация о том, как создать научный проект, ведение лабораторной записной книжки, изготовление табло и многое другое!

Нужна помощь с вопросом о научном проекте?

Пытаетесь повысить свои шансы на победу на научной выставке?

Прочтите наш раздел о Научные соревнования, написанные ветеранами научной ярмарки, имеющими побывал на Международной выставке науки и техники Intel.Их советы по выбору хорошего проекта для научной выставки, судейство, презентации и многое другое, может помочь вам улучшить ваш научный проект!

Как пользоваться мультиметром (Руководство для DIYer’s)

Фото: fotosearch.com

Когда-то предназначенные для инженеров и техников-электронщиков, мультиметры, иногда называемые «мультитестерами», снизились в цене и размерах, что делает их незаменимыми для домовладельцев кто имеет базовые знания схемотехники.При устранении неполадок с мелкой бытовой техникой, модулями умного дома, акустическими системами или практически любым другим электронным устройством мультиметр будет одним из самых ценных инструментов в вашем арсенале.

Если вы новичок в мультиметрах, эти гаджеты сначала могут показаться сложными. Однако изучите основы, и вскоре вы сможете самостоятельно выполнять ряд диагностических тестов. Поскольку мультиметры различаются от модели к модели, перед началом работы обязательно изучите руководство по эксплуатации вашего конкретного устройства.

Фото: fotosearch.com

Два типа мультиметров

Аналоговые мультиметры, или вольт-ом-миллиамперметры (ВОМ), существуют уже несколько десятилетий, и их все еще можно найти по доступной цене в любой мастерской. -типа магазин. Новые дети в этом блоке — цифровые мультиметры (DMM) — предлагают более высокую точность с десятичной точкой, даже расширенные функции, такие как способность автоматически определять переменный ток (AC) или постоянный ток (DC).

Приложения и ограничения

Модели VOM и DMM измеряют напряжение, сопротивление и ток, заменяя необходимость в отдельных вольтметрах, омметрах и амперметрах.В то время как вы можете тестировать домашнее напряжение с помощью мультиметра, тестирование электрическим током ограничивается цепями с низким напряжением, такими как небольшие двигатели постоянного тока (DC) или низковольтные устройства переменного тока (AC) — например, ваши термостаты и дверные звонки. . Чтобы избежать перегорания предохранителя, повреждения мультиметра или риска получения травмы, не пытайтесь измерять ток, превышающий максимально допустимый для вашего устройства.

Среди прочего, мультиметры могут определять:

Имеющийся заряд аккумулятора
Напряжение в розетке или переключателе
Повреждение кабелей и шнуров
Работоспособность предохранителей, диодов и резисторов
Проводящая способность электрического пути

Измерение напряжения

С помощью мультиметра вы можете измерять как переменное, так и постоянное напряжение, что особенно полезно для обнаружения коротких замыканий или определения заряда аккумуляторной батареи.Начните с выбора соответствующего тока на мультиметре и диапазона напряжения, превышающего проверяемый вами ток. Например, если вы измеряете напряжение в сетевой розетке на 120 вольт, поверните ручку мультиметра до следующего наивысшего значения — 200 переменного тока. Если вы тестируете автомобильный аккумулятор на 12 В, выберите следующий по величине вариант — 20 В постоянного тока.

Затем перед тестированием убедитесь, что вы подключили свои измерительные провода к правильным разъемам: Для проверки напряжения подключите красный провод к порту с надписью «V». Для этого и всех тестов мультиметра черный провод подключается к общему (COM) порту.

Чтобы проверить заряд аккумулятора постоянным током, прикоснитесь красным щупом к его положительной клемме, а черным щупом — к отрицательной клемме; мультиметр покажет существующий заряд аккумулятора. Поскольку полярность не является проблемой для переменного напряжения, не имеет значения, какой датчик вы вставляете в какое-либо отверстие стенной розетки; вставьте оба щупа, и мультиметр покажет напряжение на розетке.

Совет по безопасности: Держите датчики за изолированные ручки. Не прикасайтесь к металлической части зондов, чтобы избежать поражения электрическим током.

Фото: fotosearch.com

Проверка сопротивления и непрерывности
В электронике «сопротивление» — это количество препятствий для потока электричества, и чем меньше, тем лучше или, скорее, полезно для работы вашего устройства. бытовая техника. Имея в руках мультиметр, вы можете проверить сопротивление компонентов печатной платы и элементов бытовой техники по всему дому. Если, например, микроволновая печь не работает должным образом, эта проверка может помочь вам определить, следует ли заменить один неработающий компонент на печатной плате или сразу купить новую микроволновую печь.
Прежде чем приступить к тестированию, убедитесь, что прибор отключен от сети. Подключите красный провод к порту с символом ома «Ω» и выберите функцию минимального сопротивления на шкале. Хотя вы можете тестировать отдельные конденсаторы и компоненты непосредственно на печатной плате, вы получите более точные показания, если вы удалите компонент, а затем протестируете его. Когда вы одновременно касаетесь черным и красным щупами обоих концов компонента, вы получаете показания. Чем ниже показание, тем меньше сопротивление электрическому потоку.Сравнивая показания других компонентов на печатной плате, вы можете определить, следует ли заменять компонент с необычно высоким показателем.
Чтобы проверить непрерывность, или непрерывный поток , электрического пути между двумя точками, подключите красный провод к гнезду «Ω» и поверните шкалу к символу непрерывности. Небольшое значение — или звуковой сигнал — указывает на то, что между двумя точками существует непрерывный путь. Однако отсутствие чтения или звукового сигнала указывает на проблему. Например, если вы только что вставили новую лампочку в лампу, но все еще не включается, не включается, запуск этого теста на обоих концах шнура питания может подтвердить, что в вашей темной комнате виноват внутренний обрыв кабеля. .
Тестирование тока низкого напряжения
Для измерения тока низкого напряжения мультиметр должен стать частью цепи, позволяя току фактически проходить через мультиметр. Это удобно для определения того, получает ли низковольтная цепь, например, замкнутый контур ландшафтных фонарей на солнечной энергии, питание для всех источников света. Для этого теста подключите красный провод к порту с меткой «A» для ампер и выберите на шкале следующую по величине функцию ампер.
В вашем руководстве по эксплуатации может быть таблица, но если нет, вы можете протестировать простую схему, подключив прямую подачу от источника питания (обычно черного) к красному щупу мультиметра.Затем черный щуп мультиметра подключается к положительному проводу (обычно черному) на приборе, который вы тестируете. Наконец, нейтральный провод источника питания (обычно белый) подключается к отрицательному проводу прибора (также белый). Когда вы правильно подключили цепь, включите источник питания, чтобы измерить электрический расход или ток через цепь.
Совет по безопасности: Как упоминалось ранее, не проверяйте , а не схему, которая превышает возможности вашего мультиметра.Мультиметры «свариваются» при максимальном напряжении, которое обычно ниже, чем у бытового тока. Если на мультиметре есть надпись «10A MAX FUSED», не проверяйте ток, который, как вы подозреваете, может быть выше 10 ампер.
Накладной тестер CL150 (ACA, ACV, DCV, OHM, 2000A)
Дисплей (ЖК-дисплей, цифровой счетчик) 3999
Погрешность переменного тока (эталон 400 А) 1.0 + 3 (50/60 Гц)
2.0 + 3 (40 ~ 1 кГц)
Погрешность переменного тока (опорное напряжение 2000 А, 0 ~ 1500 А) 1.0 + 3 (50/60 Гц)
3,0 + 3 (40 ~ 1 кГц)
Погрешность переменного напряжения (опорное напряжение 40/400/750 В) 1.0 + 2 (50/60 Гц)
1.5 + 3 (40 ~ 1 кГц)
Погрешность постоянного напряжения (опорное напряжение 40/400 В / 1000 В) 1.0 + 2
Точность сопротивления (эталонное сопротивление 400 / 4к / 40к / 400кОм) 1,5 + 2, гудок ниже 50 ± 35 Ом (проверка целостности)
Точность выхода постоянного тока (400 А, опорное напряжение 0 ~ 400 мВ) .5% показания ± 0,5 мВ (50/60 Гц) 900 12,5% показания ± 0,5 мВ (40 ~ 1 кГц)
Метод обнаружения Среднее значение
Время отклика Прибл. 2 секунды
Переключение диапазонов Ручной диапазон (диапазон переменного тока) / Автоматический диапазон (диапазон переменного напряжения, диапазон сопротивления)
Удержание данных На всю линейку
Рабочая температура и влажность 0-40 ° C, относительная влажность 85% или менее (без конденсации)
Влияние внешнего магнитного поля 1 А или менее при 400 А / м
Влияние положения проводника ± (2% показания + 3д) или менее
Стандарт безопасности Соответствует EN 61010-1, EN61010-2-031, EN61010-2-032
Напряжение цепи 1000Vrms или меньше
Выдерживаемое напряжение 5.55 кВ переменного тока в течение одной минуты
Блок питания R6P (SUM-3) x2 или LR6x2
Срок службы батареи ¹ 150 часов
Потребляемый ток Прибл. 5 мА
Функция сна Автоматическое отключение питания примерно через 10 минут после последнего срабатывания переключателя
Диаметр измеряемой жилы 54 мм максимум
Размеры Прибл.105 (Ш) x 247 (В) x 49 (Г) мм
Вес (прибл.) 470 г
Принадлежности Адаптер зажима (модель 99025), выходной кабель для клеммного винта (модель 91019), футляр для переноски (модель 93034), выходной штекер (модель 98012), измерительный провод (модель 98011), руководство пользователя (IM CL150), батареи
Информация для заказа Каждый выбранный товар ДОЛЖЕН быть заказан как отдельная позиция.
Примечания к продукту Все накладные расходомеры включают в себя измерительные провода (если применимо) и футляр для переноски.
¹ Приблизительно, непрерывно
Uni-t ut8803n цифровой мультиметр true rms настольный мультиметр ebtn dcv / acv / dca / aca омметр индуктивность, емкость, измерение температуры Продажа
Способы доставки
Общее примерное время, необходимое для получения вашего заказа, показано ниже:
Вы размещаете заказ
(Время обработки)
Отправляем Ваш заказ
(время доставки)
Доставка!
Общее расчетное время доставки
Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.
Время обработки: Время, необходимое для подготовки ваших товаров к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.
Время доставки: Время, в течение которого ваши товары должны добраться с нашего склада до места назначения.
Ниже приведены рекомендуемые способы доставки для вашей страны / региона:
Отправлено в: Корабль из
Этот склад не может быть доставлен к вам.
Способ (-ы) доставки Срок доставки Информация для отслеживания
Примечание:
(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.
(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.
(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.
(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.
(5) Ускоренная доставка не может быть использована для почтовых ящиков
.
Расчетные налоги: Может взиматься налог на товары и услуги (GST).
Способы оплаты
Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.
* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии.
