Дифавтомат что это такое: виды выключателей нагрузки и для чего нужен ДИФ типа А? Назначение, номиналы и характеристики устройства

Содержание

Что такое дифавтомат и для чего его применяют?

Рассмотрение конструкции, принципа действия и области применения дифференциального автомата.


Дифференциальный автомат — это низковольтный комбинированный электрический аппарат, совмещающий в одном корпусе функции двух защитных устройств — УЗО и автоматического выключателя. Благодаря этому данное изделие является достаточно популярным и широко применяется как в бытовых условиях, так и на производстве. В этой статье мы рассмотрим устройство, назначение и принцип работы дифавтомата. Содержание:

Назначение

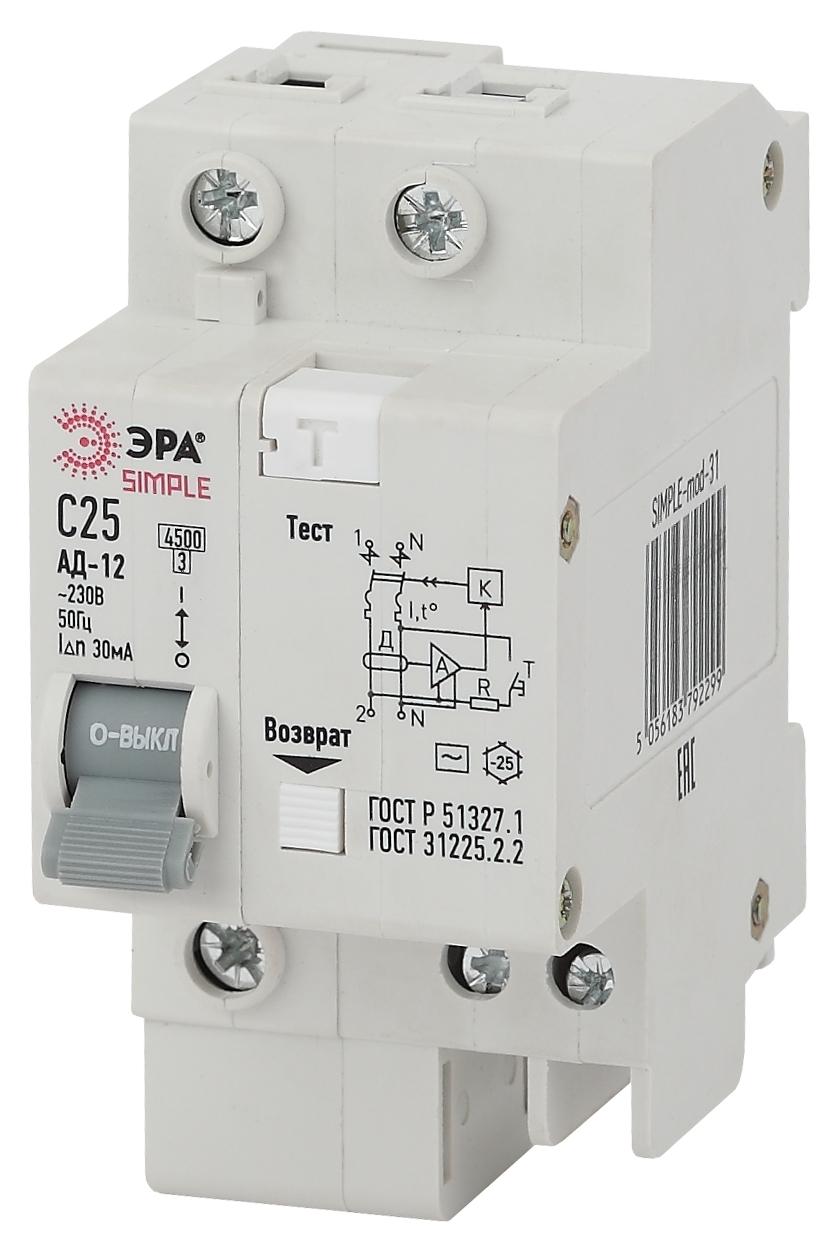

Рассмотрим вкратце для чего нужен дифавтомат. Внешний вид его изображен на фото:

Во-первых, данный электрический аппарат служит для защиты участка электрической сети от повреждения из-за протекания по нему сверхтоков, которые возникают при перегрузке или коротком замыкании (функция автоматического выключателя). Во-вторых, дифференциальный автомат предотвращает возникновение пожара и поражение людей электрическим током в результате возникновения утечки электричества через поврежденную изоляцию кабеля линии электропроводки или неисправного бытового электроприбора (функция устройства защитного отключения).

Устройство и принцип действия

Для начала приведем обозначение на схеме по ГОСТ, по которому наглядно видно, из чего состоит дифавтомат:

На обозначении видно, что основными элементами конструкции дифавтомата является дифференциальный трансформатор (1), электромагнитный (2) и тепловой (3) расцепители. Ниже кратко охарактеризуем каждый из приведенных элементов.

Дифференциальный трансформатор имеет несколько обмоток, в зависимости от количества полюсов устройства. Данный элемент осуществляет сравнение токов нагрузки по проводникам и в случае их несимметричности на выходе вторичной обмотки данного трансформатора появляется так называемый ток утечки. Он поступает на пусковой орган, который без выдержки времени осуществляет расцепление силовых контактов автомата.

Также следует упомянуть о кнопке проверки работоспособности защитного аппарата «TEST». Данная кнопка подключается последовательно с сопротивлением, которое включается или отдельной обмоткой на трансформатор либо параллельно одной из имеющихся. При нажатии на данную кнопку сопротивление создает искусственный небаланс токов – возникает дифференциальный ток и дифавтомат должен сработать, что свидетельствует о его исправном состоянии.

Электромагнитный расцепитель представляет собой электромагнит с сердечником, который воздействует на механизм отключения. Данный электромагнит срабатывает в случае достижения тока нагрузки порога срабатывания — обычно это случается при возникновении короткого замыкания. Данный расцепитель срабатывает мгновенно, за доли секунд.

Тепловой расцепитель осуществляет защиту электрической сети от перегрузки. Конструктивно представляет собой биметаллическую пластину, которая деформируется при протекании через нее тока нагрузки, превышающего номинальный для данного аппарата. При достижении определенного положения биметаллическая пластина воздействует на механизм отключения дифавтомата. Срабатывание теплового расцепителя происходит не сразу, а с выдержкой времени. Время срабатывания прямо пропорционально величине тока нагрузки, протекающего по дифференциального автомату, а также зависит от температуры окружающей среды.

На корпусе указывается порог срабатывания дифференциального трансформатора — ток утечки в мА, номинальный ток теплового расцепителя (при котором работает неограниченное время) в А. Пример маркировки на корпусе — С16 А / 30 мА. В данном случае маркировка “С” перед значением номинала показывает кратность срабатывания электромагнитного расцепителя (класс аппарата). Буква “С” указывает, что электромагнитный расцепитель сработает при превышении номинала 16А в 5-10 раз.

На видео ниже подробно рассказывается, как работает и из чего состоит дифавтомат:

Область применения

Для чего применяют дифференциальный автомат, если существует два отдельных защитных аппарата (УЗО и автомат), каждый из которого выполняет свою функцию?

Основное преимущество дифавтомата — компактность. Он занимает меньше места на DIN-рейке в электрическом распределительном щитке, чем в случае установки двух отдельных аппаратов. Эта особенность особенно актуальная при необходимости установки в распределительном щитке нескольких устройств защитного отключения и автоматических выключателей. В данном случае посредством установки дифавтоматов можно значительно сэкономить место в распределительном щитке и соответственно уменьшить его размер.

Дифференциальный автомат широко применяется для защиты электропроводок практически повсеместно, как в быту, так и в помещениях другого назначения (в различных учреждениях, на предприятиях).

Дифавтомат ничем не уступает аналогичным по характеристикам УЗО и автоматическому выключателю, поэтому каких-либо ограничений в его применении нет. Данный защитный аппарат можно устанавливать, как на вводе (в качестве резервирующего), так и на отходящих линиях электропроводки для обеспечения пожаробезопасности, безопасности людей в отношения поражения электричеством, а также для защиты от сверхтоков.

Вот мы и рассмотрели устройство, назначение и принцип работы дифавтомата.

Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

  • Схема подключения дифференциального автомата
  • Как найти короткое замыкание в сети
  • Что такое УЗО в электрике


Нравится0)Не нравится0)

Советы по выбору дифференциального автомата для дома и квартиры

Актуальные советы по выбору характеристик дифференциального автомата. Узнайте, когда лучше использовать дифавтомат вместо автоматического выключателя и УЗО.


Требования безопасности обустройства электрических сетей, предназначенных для частного дома, квартиры или для дачи, предусматривают установку и подключение двух видов защиты. Первая — от короткого замыкания (КЗ) и контроль по токовой нагрузке. Вторая — защита жизни и здоровья человека от поражающего воздействия электричества в случае соприкосновения с токоведущими частями электрооборудования, а также в случаях токовых утечек.
В обоих случаях защититься можно, подключив в щитке дифференциальный автомат. Однако чтобы аппарат работал правильно, нужно с пониманием подойти к выбору его характеристик. Далее мы расскажем, как выбрать дифавтомат по мощности и току утечки. Содержание:

Какие бывают аналоги?

Функции защиты от короткого замыкания и токовых перегрузок выполняют электрические автоматы (АВ), давно вытеснившие из обихода пробковые предохранители. Срабатывание по токовым утечкам обеспечивают изделия, сравнительно недавно ставшие обязательным элементом электрических сетей, получившие название устройства защитного отключения (УЗО). В последнее время особую популярность приобретают дифференциальные автоматы, обладающие защитными функциями, как от коротких замыканий, так и от токов утечек. Человек, особенно не искушенный в вопросах электротехники, порою не может решить, что выбрать в качестве защиты электрооборудования электрической сети, дифференциальный автомат или сочетание автоматического выключателя и УЗО.

На вопрос, в пользу какого оборудования сделать выбор, однозначного ответа нет, потому что и дифавтомату, и устройству защитного отключения свойственны, как преимущества, так и недостатки. В конечном счете, все зависит от конкретных обстоятельств. В одной из своих статей мы рассматривали вопрос, что выбрать: дифференциальный автомат или УЗО.

Когда рационально выбирать дифференциальный автомат?

Существует ряд факторов, свидетельствующих в пользу установки УЗО, но бесспорным остается одно из важнейших преимуществ выбора дифавтомата – это экономия места для установки оборудования в распределительном щите. Высокая степень энергонасыщенности жилья современного человека требует соответствующего уровня защиты оборудования от токов коротких замыканий, перегрузок по мощности, а также надежной электробезопасности. Особое внимание следует обустройству и выбору защиты от токовых утечек, предназначенной для стиральной машины, электрокотла, водонагревателя, бани, ванной комнаты и насоса.

При проектировании схемы электрической сети необходимо учесть, что УЗО, подключенное в цепь каждого из вышеперечисленных потребителей, необходимо обеспечить защитой от короткого замыкания и перегрузок по току, то есть на каждый УЗО потребуется установка автоматического выключателя. В итоге может получиться так, что для этого не будет хватать места на din-рейке щитка. Выбор дифавтовтомата, сочетающего в себе функции АВ и УЗО позволяет более рационально использовать электрический щит.

Критерии выбора

Отдав предпочтение дифавтомату, необходимо внимательно отнестись к процессу его выбора. Первоначально необходимо ознакомиться с рабочими характеристиками изделия.

Номинальное напряжение и фазность. Правильно выбрать дифференциальный автомат в соответствии с необходимыми параметрами не сложно. Аппараты, предназначенные для работы в однофазной сети (220 В), снабжены тремя клеммами подключения, дифавтоматы для трехфазных сетей (380 В) снабжены четырьмя полюсами. Номинальное рабочее напряжение указывается в паспорте и маркируется на корпусе изделия.

Токовый номинал и характеристика. Для того чтобы обеспечить качественную работу дифференциального автомата, важно правильно выбрать токовый номинал и характеристику. Информация об этих параметрах обозначается буквой латинского алфавита и цифрой, например, С25, что означает, аппарат характеристики С, при номинальном рабочем токе 25 А. Самыми ходовыми дифавтоматами для квартир и частных домов являются изделия характеристики С. При выборе дифференциального автомата по мощности рекомендуется придерживаться значений указанных в таблице:

Ток утечки. Обозначается значком «дельта» с числом, соответствующим величине номинального тока утечки в миллиамперах. Правильно выбрать дифавтомат по току утечки помогут данные второй таблицы:

Важно! На водонагреватель, стиральную машинку, ванную комнату либо баню нужно выбирать аппарат, который срабатывает при 10 мА. На групповую линию достаточно выбрать характеристику в 30 мА, если вы решили разделить электропроводку на группы.

На ввод в частный дом, для защиты от возникновения пожара рекомендуется ставить дифавтомат на 300 мА, а в квартирах достаточно использовать аппарат, рассчитанный на 100 мА.

Класс УЗО. Встроенные в дифференциальный автомат УЗО, подразделяются на два класса:

  • А – срабатывающие в результате воздействия утечек постоянного тока. Для подключения в сеть потребителей бытовой электроники следует выбрать УЗО данного класса
  • АС – отключают дифавтомат при появлении в сети и на электрооборудовании утечек переменного тока.

Защита от обрыва нулевого проводника. Часть дифавтоматов укомплектована блоками отключающими потребителей при обрыве нулевого провода. Обустраивая защиту оборудования от утечек тока, целесообразно выбрать именно такое изделие. Еще одна важная характеристика —

время отключения (обозначается, как Tn). Оно не должно быть более 0,3 с.

Для человека неуверенного в том, что он сам сможет выбрать дифавтомат, рекомендуется делать приобретение в торговых предприятиях с высокой репутацией, в которых следует обратиться за помощью квалифицированному консультанту. С ним можно обсудить вопросы приемлемой цены и в пользу какой фирме-производителю дифференциальных автоматов следует отдать свой выбор.

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, как выбрать дифавтомат по мощности и току утечки. Надеемся, предоставленная информация помогла вам разобраться в выборе подходящего дифференциального автомата для дома, дачи либо квартиры!

Рекомендуем также прочитать:

  • Лучшие производители автоматических выключателей
  • Как выбрать УЗО для квартиры
  • Подключение дифавтомата своими руками


Нравится0)Не нравится0)

УЗО или дифавтомат? Что выбрать? Что лучше?

Приветствую вас, уважаемые читатели сайта elektrik-sam.info.

После публикации серии материалов по электрическим аппаратам защиты в обратную связь сайта приходит много вопросов от подписчиков и читателей с просьбой порекомендовать, что лучше выбрать УЗО или дифавтомат?

На мой взгляд, сравнивать непосредственно УЗО и дифавтомат несколько не корректно.

Вспомним назначение и принцип действия устройств защитного отключения, их основное назначение — защита от поражения электрическим током и возможного возгорания вследствие утечки тока. Рассматривая

конструкцию УЗО, мы помним, что основным элементом является дифференциальный трансформатор тока, который как раз и измеряет эту самую утечку.

Защиту от токов короткого замыкания УЗО не выполняет, поэтому последовательно с ним необходимо устанавливать автоматический выключатель, который как раз выполняет эту защиту.

Вспомним конструкцию дифавтомата — это УЗО и автоматический выключатель в одном корпусе.

Поэтому, правильно вопрос должен звучать таким образом:

«Что выбрать: связку УЗО+автоматический выключатель или дифавтомат?»

Давайте все подробно рассмотрим.

Конструктивное исполнение.

По конструктивному исполнению однофазные УЗО, которые чаще всего применяются в быту, обычно имеют двухполюсное исполнение, т. е. при установке в электрический щит на DIN-рейку занимают два модуля. Если не рассматривать замену вводного автомата+УЗО на дифавтомат, то обычно последовательно с УЗО устанавливается однополюсный автоматический выключатель. В общем случае связка УЗО+автомат при установке на DIN-рейку будет занимать три модуля.

Стандартный однофазный дифавтомат конструктивно выполнен двух-модульным. Хочу заметить, что некоторыми производителями выпускаются дифавтоматы, которые занимают один модуль, мы их не рассматриваем.

Таким образом, с точки зрения конструктивного исполнения, замена связки УЗО+автомат на дифавтомат позволяет сэкономить один модуль на DIN-рейке, а если их несколько, то экономия может быть существенной. Это особенно актуально для уже установленных электрических щитов небольшого размера, в которых необходимо дополнительно установить дифференциальную защиту.

Монтаж.

Далее, монтаж дифавтоматов выполнить проще, чем монтаж УЗО+автомата.

Дифавтомат имеет две входные клеммы, к которым подключается ноль и фаза со стороны питания, и две выходные для подключения нуля и фазы к нагрузке.

Установка и расключение УЗО и автоматического выключателя происходит немного сложнее, поскольку фазный провод дополнительно проходит через клеммы автомата.

Использование дифавтоматов вместо связки УЗО+автомат упрощает монтаж и уменьшает вероятность возникновения ошибок при подключении, по сравнению с подключением УЗО и автоматического выключателя. При большом количестве групп упрощение подключения ощущается еще больше.

Характеристики.

Хочу отметить о равнозначности предполагаемой замены УЗО и автоматического выключателя на дифавтомат. Изучая типы и основные характеристики УЗО, я не раз обращал внимание, что по конструктивному исполнению УЗО бывают электромеханические и электронные. Это принципиальный момент. Если вы не в курсе, тогда подробно прочитайте статью

УЗО основные характеристики.

Дело в том, что эти типы УЗО по разному ведут себя при аварийных режимах работы электрической сети, в частности при обрыве нулевого провода со стороны питающей линии.

К чему я веду? А к тому, что в состав дифавтомата входит модуль дифференциальной защиты (т.е. часть дифа — это УЗО) и все выше сказанное в полной мере относится и к дифавтоматам.

И очень часто бывает так, что вместо электромеханического УЗО, которое при обрыве нуля работоспособно и выполняет свою защитную функцию, устанавливается дифавтомат с электронным модулем дифференциальной защиты, который при обрыве нуля не работоспособен, поскольку содержит в своей конструкции электронный блок, питающийся от электросети. К тому же электронные УЗО и дифавтоматы дешевле электромеханических.

Многие покупая УЗО или дифавтомат об этом даже не задумываются, причем продавцы в магазине порой тоже не могут дать внятный ответ, какого типа они продают устройство. Рекомендую прежде, чем отправляться за покупкой в магазин, внимательно изучить статью Как проверить тип УЗО?

Также многие современные электроприборы имеют сложные схемы управления, которые в случае пробоя изоляции помимо синусоидальных токов утечки, могут создавать и пульсирующие токи утечки постоянного тока. В таких ситуациях желательно использовать дифференциальную защиту типа А, а не широко распространенный тип АС. Устройства типа А стоят дороже и их сложнее приобрести.

Это также необходимо учитывать при замене УЗО на дифавтомат. Если у вас стоит автомат и электромеханическое УЗО типа А, а вы производите замену на дифавтомат с электронным модулем диф. защиты типа АС — замена, как минимум, не равнозначная.

Поэтому при замене связки УЗО+автомат на дифавтомат необходимо учитывать основные характеристики и тип устройств для равнозначной замены.

Идентификация  причины срабатывания.

При использовании для защиты линии автоматического выключателя и УЗО в случае возникновения неисправности и срабатывании одного из аппаратов защиты, можно однозначно установить причину.

— Если сработал автоматический выключатель, значит в защищаемой цепи произошло короткое замыкание, либо произошла перегрузка, которая привела к срабатыванию тепловой защиты.

— Если сработало УЗО — значит в защищаемой цепи произошла утечка тока.

— Если установлен дифавтомат, то при его срабатывании нет возможности однозначно идентифицировать причину — сработала дифференциальная защита, либо электромагнитный или тепловой расцепитель.

Это усложняет поиск и устранение неисправности. Некоторые производители выпускают серии дифавтоматов с блоком индикации, но они есть не у всех брендов и не во всех сериях.

Резюмируем: связка УЗО+автомат, в отличие от дифавтомата, позволяют однозначно идентифицировать причину срабатывания.

Стоимость.

Здесь все просто. Обычно стоимость связки УЗО+автоматический выключатель оказывается ниже, чем стоимость одного дифавтомата.

Да, бывают исключения, когда стоимость дифавтомата оказывается ниже. Но такое встречается редко и большей частью относится к неименитым брендам. Я в своей практике работаю с известными проверенными брендами, а у них дифы стоят гораздо дороже.

При установке связки автоматического выключателя и УЗО, в случае выхода из строя одного из этих аппаратов защиты, достаточно заменить неисправный на новый, будь-то УЗО или автомат. При выходе из строя дифавтомата его необходимо заменить на новый и стоимость такой замены, как правило дороже, чем отдельного УЗО или автомата.

В большинстве случаев покупка связки УЗО+автомат обходится дешевле дифавтомата, и при большом количестве групп в щите позволяет значительно сэкономить бюджет. В случае выхода из строя, замена автомата или УЗО обходится дешевле, чем замена дифавтомата.

РЕЗЮМЕ.

Мы видим, что нет конкретного ответа на вопрос: «УЗО или дифавтомат? Что выбрать? Что лучше?»

В каждом конкретном случае, в зависимости от преследуемых целей и намеченных приоритетов выбор может перевешивать в сторону связки УЗО+автомат, либо в сторону применения дифавтомата. Какие факторы на это влияют я подробно рассмотрел и изложил выше.

Смотрите подробное видео УЗО или дифавтомат? Что выбрать?

В заключении рекомендую посмотреть несколько видео, в которых подробно рассматриваются разные варианты и схемы применения УЗО и дифавтоматов.

Видео Схемы подключения дифавтоматов и УЗО. Часть 1:

Видео Схемы подключения дифавтоматов и УЗО. Часть 2:

Рекомендуемые материалы по теме:

Автоматические выключатели УЗО дифавтоматы — подробное руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Автоматические выключатели — конструкция и принцип работы.

Устройство УЗО и принцип действия.

Дифавтомат устройство и принцип работы.

Дифавтомат — основные технические характеристики.



Дифавтомат схема подключение для чего нужен


Электричество – неотъемлемая часть нашей повседневности. Но, при всех неоспоримых фактах его пользы, нужно крайне внимательно относиться к технике безопасности использования электроэнергии.

Есть несколько нюансов, связанных с бытовым потреблением, к примеру, перепады напряжения или короткие замыкания, которые могут привести к пожарам, а также вывести из строя различную бытовую технику.

В данной статье речь пойдет о приборе, который поможет избежать физических и материальных потерь и защитит от непредвиденных ситуаций в повседневной жизни.

Назначение

Дифференциальный автомат – это предохранитель с функцией выключателя. Он сочетает в себе два защитных механизма: УЗО (устройство защитного отключения), а также предохраняет сеть от перегрузок и короткого замыкания. Выполняет автоматическое отключение подачи электроэнергии в случаях соприкосновения человека с несущими ток элементами, а также при утечке тока из электрической цепи, если повреждается изоляция.

Простыми словами дифавтомат – это усовершенствованное УЗО, способное помимо основной функции защищать от коротких замыканий и перегрузок в сети.

Устройство и принцип действия

Дифференциальный автомат бывает однофазный и трехфазный и обладает компактными размерами. Механизм дифавтомата делится на две части: рабочую и защитную.

Рабочая часть – это встроенный автоматический выключатель. Он устроен так, что при перегрузке срабатывает тепловой, а при замыкании электромагнитный расцепитель. В случае той или иной ситуации машинально обесточивает сеть. Срабатывает он практически мгновенно, за доли секунд, что позволяет избежать пожаров, ударов током и помогает сохранить исправность бытовых приборов. Кроме этого, автомат оснащен внешней рейкой механического сброса. Для установки в щитке в основном используются двух или четырех-полюсные выключатели.

Защитная часть – это дифференциальный трансформатор. Его работа заключается в том, что он постоянно сравнивает поступающий ток на входе и выходе. В случае утечки электротока, посредством имеющихся в нем электромагнитной катушки и усилителя, происходит механический сброс внешней рейки-переключателя. Например, такое может произойти, если человек дотронулся к подключенному кабелю или нарушилась целостность изоляции.

На корпусе большинства модулей защиты данного вида находится дополнительная кнопка для тестирования дефектов. При ее нажатии искусственно формируется «утечка» и предохранитель (в исправном состоянии) должен сработать.

Также на каждом дифференциальном автомате нанесена информация, указывающая верхнее значение, при котором срабатывает данное устройство. Ток утечки в (мА) и порог теплового расцепителя в (А). Например – «С 16А / 30мА». Расшифровывается это так: «С» – это класс аппарата, указатель кратности превышения номинала до срабатывания электромагнитного расцепителя 16А в 5-10 раз. Есть еще один существенный плюс. На передней панели расположены два светодиода, по которым можно диагностировать причину срабатывания данного автомата. Каждый из них загорается при определенных обстоятельствах. То есть от повышения нагрузки в цепи или что-то закоротило.

На ряду с оригинальными дифавтоматами от известных производителей, появились разнообразные подделки, которые не проходили никаких официальных испытаний. Применение и установка таких приборов не допустима и не безопасна.

Обязательно перед покупкой нужно уделить должное внимание технической документации и сертификатам соответствия пожарной безопасности.

Область применения

Дифференциальные автоматы успешно применяются в однофазных и трехфазных сетях. Он служит для надежной защиты любых видов помещений. Устанавливаются они по разным схемам в зависимости от требований электробезопасности места, условий влажности и прочих факторов. Точное количество дифференциальных приборов для установки определить может только специалист на основании оценки помещения и проведенных расчетов.

Полезное видео

Подробнее об устройстве и принципах работы дифавтомата вы можете узнать из видео ниже:

Дифавтомат исключительно четко справляется со своим предназначением. С помощью его риски, связанные с неосторожным обращением с электроэнергией сводятся практически к нулю. В дополнение – его преимуществом, бесспорно, является компактность и сочетание двух составляющих приборов УЗО и автомата. А если покупать по отдельности эти составляющие, то разница в стоимости будет ощутима в пользу первого.

Особенно актуально применение дифавтомата при монтаже сложных схем. В эпоху модернизации практически во всех электрических цепях установлен этот «помощник».

Тем не менее, не стоит забывать о правильном подключении дифференциального автомата. Для его подсоединения обязательно читайте инструкцию, которая прилагается к этому прибору. Работы по монтажу должен осуществлять мастер, знающий устройство приборов и электричества.

Что такое дифавтомат Назначение устройство характеристики отличие от УЗО

В этой статье мы подробно разберем:

  • Что такое дифавтомат?
  • Его назначение, применение и характеристики.
  • Узнаем, чем отличается УЗО от дифавтомата?
  • Поговорим о существующий стандартах и типах АВДТ

Что такое дифавтомат?

Дифференциальные автоматы (их так же называют дифавтоматами или АВДТ) в технической литературе определяются, как автоматические выключатели, срабатывающие при появлении в сети дифференциальных токов. Кроме этого, в дифференциальном автомате обязательно имеется защита от сверхтоков в виде теплового и электромагнитного расцепителя. При этом дифференциальный модуль должен одновременно выполнять три функции: обнаруживать дифференциальный ток, сравнивать его со значением уставки, и отключать защищаемую сеть, если дифф. ток превысил ее значение.

Такое определение создает условия для некоторой путаницы в названиях и не дает ответа на вопрос – чем дифференциальный автомат отличается от УЗО со встроенной защитой от сверхтоков? Т.е. привычный критерий – компоновка явно недостаточен, поскольку УЗО со встроенной защитой имеет в своем составе и автоматический выключатель, обеспечивающий защиту от сверхтоков. Так в чем же отличие дифавтомата от УЗО?

Для того чтобы получить все ответы достаточно обратиться к официальным документам по техническому регулированию и внимательно прочитать несколько страниц из стандартов ГОСТ Р 51326.1-99, ГОСТ Р 51327.1-99 и ГОСТ Р 50807-95 (2001). В них содержится исчерпывающая информация, исключающая разногласия. Основываясь на этих данных можно ответить на еще один очень известный вопрос обывателей, узо или дифавтомат, что выбрать?

Для более быстрого изучения и понимания информации она систематизирована и сведена в таблицу представленную ниже. Обратите внимание на графу «назначение».

Таблица 1. Отличия УЗО, дифференциальных автоматов и выключателей дифференциального тока

УЗО или дифавтомат, что выбрать? – ответ на этот вопрос будет завесить от поставленной перед устройством задачей. Давайте разъясним.

Из данных, представленных выше, следует, что главное отличие дифавтомата от УЗО будет не столько компоновка, сколько возможности и назначение. Дифференциальный модуль АВДТ предназначен для защиты людей при КОСВЕННЫХ касаниях, а УЗО – при  КОСВЕННЫХ и НЕПОСРЕДСТВЕННЫХ** касаниях. Иными словами дифференциальный автомат не рассчитан на спасение человека, коснувшегося оголенного провода под напряжением, в то время как УЗО может справиться с такой задачей.

В остальном – защите от сверхтоков и последствий появления токов утечки возможности АВДТ и УЗО со встроенной защитой от сверхтоков идентичны. Соответственно ознакомиться с принципом работы АВДТ можно на страницах, описывающих работу дифференциального модуля (принцип работы УЗО) и автоматического выключателя.

Стандарты

Общие требования, основные характеристики и методики проверки бытовых и аналогичных АВДТ изложены в ГОСТ Р 51327.1-99, дополнения в ГОСТ Р 51327.2-99. Оба стандарта являются аналогами соответствующих нормативов МЭК. Их действие охватывает АВДТ на напряжение не более 440 В переменного тока с частотой 50 или 60 Гц, зависимые и независимые от напряжения сети, с номинальными токами, не превышающими 125 А и с наибольшими коммутационными способностями, не превышающими 25000 А по номиналу.

Различные типы АВДТ

В ГОСТ Р 51327.1-99 принята классификация дифференциальных автоматов по ключевым показателям. Для более удобного применения все типы сведены в таблицу 2.

Таблица 2. Классификация дифференциальных автоматов

Конструкция дифференциальных автоматов (диф автоматов)

В начале этой страницы уже приводилась информация о компоновке дифференциальных автоматов (АВДТ), из которой очевидно, что их конструкция  не содержит каких-то особых элементов. Здесь в едином корпусе собраны: механический узел коммутации со свободным расцеплением, электромагнитный и тепловой расцепители, плюс – дифференциальный модуль. Срабатывание любого из них приводит к отключению автомата.  По отдельности эти узлы рассматривались в разделах посвященных автоматическим выключателям и УЗО. Зачастую производители используют унифицированные корпуса и основные узлы с небольшими вариациями.

Характеристики дифференциальных автоматов (дифавтоматов) бытового применения

В предыдущем списке описана классификация дифференциальных автоматов по их важнейшим конструкционным признакам и техническим показателям. Практически все из них входят также и в число важнейших характеристик, сообщаемых заводами изготовителями,  а стандартом ГОСТ Р 51327.1-99 даются их  предпочтительные значения. Они показаны в следующей таблице.

Таблица 3. Характеристики дифференциальных автоматов бытового применения

Применение дифференциальных автоматов (диф автоматов) ГОСТ Р 51327.1–99

Российские и зарубежные АВДТ (дифавтоматы) бытового и аналогичного назначения используются главным образом в жилом секторе. Также они находят применение в электроснабжении небольших производственных и коммерческих объектов с напряжением до 400 В. Они позволяют защитить электрооборудование от сверхтоков, снизить риск возникновения пожаров за счет отключения при утечках. Также дифференциальные автоматы обеспечивают защиту персонала от поражения током при прикосновении к корпусам и частям электроустановок при выходе из строя изоляции.

Как правильно выбрать электрический дифавтомат: какой лучше

Существуют разные способы защиты при использовании электрических сетей. Чтобы защитить энергосеть от возгорания, применяется автоматический выключатель, а для защиты живого организма от негативного воздействия тока — устройство защитного отключения (УЗО). Объединение выключателя и УЗО в одном устройстве получило название дифференциальный автомат (дифавтомат).

Принцип работы и конструкция

Дифференциальный автомат обеспечивает защиту электрической проводки на объекте и от короткого замыкания, и от перегрузки, а также и от дифференциальных токов. Установив вместо начального автомата дифавтомат, можно практически обезопасить и себя, и электропроводку в доме.

При изготовлении корпуса дифавтоматов используется диэлектрический материал. Конструктивно они выглядят похоже на УЗО или автоматический выключатель, только имеют большие размеры. Снизу присутствует защёлка для установки на DIN-рейку.

Дифференциальный автомат — это устройство, способное работать в режиме УЗО или как обычный автоматический выключатель. Для подключения устройства к электрической сети необходимо взвести управляющий переключатель в положение «включено». Устройство имеет клеммы под зажим, предназначенные для подключения входной и выходной линий.

Дифавтомат состоит из двух частей. Первая часть, защитная, не что иное как модуль дифференциальной защиты. Главная его задача — проведение анализа тока утечки (дифференциальный ток). Вторая часть, выключатель, используется для механического разрыва линии электропередачи, при появлении нештатных ситуаций. Рассмотрим принцип работы на примере дифференциального автомата АВВ.

Защитная часть работает по принципу УЗО. Главным элементом является трансформатор, он состоит из тороидального сердечника с двумя обмотками. Протекая по цепи в прямом и обратном направлении, ток создаёт в каждой обмотке своё переменное магнитное поле, магнитные потоки которых равны по величине, но различны по направлению. В результате чего результирующий магнитный поток в сердечнике равен нулю.

Если где-то на электрической линии происходит нарушение изоляционного слоя или корпус оборудования находится под разностью потенциалов, в этих местах при касании происходит утечка тока. В результате нарушается уравновешенность магнитных потоков и под воздействием поля во вторичной обмотке наводится электродвижущая сила (ЭДС). При появлении ЭДС возникает ток, воздействующий на реле, подключённое к силовым контактам.

Для проверки этой части устройства на лицевую поверхность выводится кнопка, которая имитирует появление тока утечки. Обычно она маркируется как «Тест». Если её нажать, электрическая цепь разорвётся. Производители рекомендуют проводить проверку устройства не реже одного раза в месяц.

Вторая часть работает следующим образом. Ток подводится к катушке соленоида, а с неё на биметаллическую пластину. Пластина имеет вид полоски из двух спрессованных металлов с отличающимися коэффициентами теплового линейного расширения. Пластина и соленоид называются расцепителями. Существует два условия, при которых автоматический выключатель рассоединит электрическую цепь: перегрузка и короткое замыкание.

В режиме перегрузки выключение происходит с помощью биметаллической пластинки, способной изгибаться под действием тепла. При возрастании потребляемой мощности растёт ток. В результате пластинка нагревается, меняет форму и разрывает контакт. Соответственно, разрывается и электрическая цепь. Величина тока, при котором пластина разрывает контакт, настраивается на заводе изготовителе.

В режиме короткого замыкания используется принцип соленоида. При увеличении магнитного поля приводится в движение соленоид, который и разрывает электрическую цепь. Для рассевания искры, которая возникает при разрыве цепи, в конструкции используется дугогасящая камера. Рассеивающая её на параллельно стоящих в ней пластинах.

Таким образом можно отметить основные части конструкции:

  • токовые клеммы;
  • расцепитель:
  • рычаг управления;
  • регулировочный винт расцепителя;
  • дугогасящая камера;
  • магнитоэлектрические реле;
  • дифференциальный трансформатор.

Устройство защитного отключения выпускается либо электромеханическое, либо электронное. Отличие их в том, что первый тип не требует дополнительного питания, так как ток для срабатывания реле берётся из промышленной сети. Трансформатор для получения требуемой величины силы тока делается большим, соответственно и сам автомат имеет крупнее габариты, чем электронный. Электронные устройства дополняются усилителем для сигнала, регистрируемый ток утечки, проходя через него, увеличивает своё значение.

Такой конструктив характерен не только для дифавтомата abb, но и для других производителей.

Технические характеристики

Можно выделить следующие технические характеристики автоматов:

  1. Рабочий ток. Значение силы тока, который, протекая через дифавтомат, не вызывает его срабатывания.
  2. Временно-токовая характеристика. Обозначает соотношение действительной силы тока, пропускаемого через автомат, к его номинальному значению. Характеризует степень чувствительности срабатывания автомата.
  3. Выключающий рабочий ток утечки. Выпускаются номиналами 10 mA, 30 mA, 100 mA, 300 mA, 500 mA.
  4. Рабочее напряжение. Существуют устройства, используемые для работы в электрической сети 220 и 380 вольт.
  5. Отключающая способность. Пороговое значение тока короткого замыкания. Величина тока которую устройство отключает без последствий для своих компонентов. Маркируется на лицевой стороне в прямоугольнике, имеет значения 3000 A, 4500 A, 6000 A, 10 000 А.
  6. Класс токоограничения. Значение определяется скоростью реакции устройства на появление нештатной ситуации. Классификация происходит по трём классам, с 1 по 3. На приборе отмечается в середине квадрата цифрой, соответствующей классу.
  7. Тип управления дифзащиты. Бывает электромеханическое или электронное.
  8. Тип дифференциальной защиты. Зависит, с каким типом тока утечки работает автомат. Тип A. C. работает при синусоидальном сигнале. Тип A при синусоидальном и постоянном сигнале.
  9. Количество полюсов. Каждый полюс — это вход для линии электропередачи. Количество зависит от типа сети. Выпускаются устройства с количеством полюсов от двух до четырёх.
  10. Температурный диапазон. Чаще всего используется от -25 до +40 C. На корпусе устройства обозначается снежинкой.

Подключение автомата

Подключение устройства происходит в разрыв электрической сети, путём зажатия электрических проводов в специальных клеммах устройства. Обычно само устройство устанавливается в щитке на DIN-рейку. При этом нужно понимать, что к устройству подключается только нейтральный и фазовый провод лишь того ответвления, которое защищается. Например, нельзя объединять нейтральные провода различных цепей.

Вот как выглядит рекомендация по подключению фирмы abb:

  1. Дифференциальный автомат устанавливается выше линии электросети, на DIN-рейку, c возможностью свободного доступа к нему.
  2. Провода коммутируются последовательно. Кабели разных цепей соединять запрещено. В случае такого подсоединения селективная схема работать не будет.
  3. Металлические выводы заземлить.
  4. После выполнения монтажа проверить работоспособность нажатием контрольной кнопки.

Отличие селективной схемы подключения от неселективной схемы в том, что при нарушениях в работе отключается только аварийная цепь, а другие остаются в функциональном состоянии. Маркируются селективные устройства буквой S.

Например, селективная система подключения — это один селективный дифавтомат для общей группы из трёх устройств и три дифавтомата на различное оборудование. Если произойдёт авария на любом одном устройстве, то сработает только его защита, а остальные два прибора продолжат работать. В то время как при использовании неселективного автомата выключатся все устройства.

Критерии выбора дифавтомата

Перед покупкой устройства необходимо определиться с его назначением. По номинальному току утечки для розеток и осветительных электросетей применяются дифавтоматы с номиналом 10−30 mA. Если сети объединены в группы, то используются на 30 mA, а для отдельных розеток на 10 mA. Дифавтомат, устанавливаемый на входе выбирается в диапазоне 100−300 mA.

Чтоб подобрать из всех разновидностей дифавтомат, который будет служить долго и качественно, нужно рассчитать суммарную мощность нагрузки, которую планируется к нему подключить.

Например, для подключения домашней электрической линии, к которой подключена стиральная машинка с мощностью 700 Вт и бойлер на 1,8 кВт, потребуется устройство с током (700 ватт + 1800 ватт) / 220 вольт = 12 ампер. Из модельного ряда устройств подойдёт автомат с номинальным током 16 А. При выборе необходимо обратить внимание на маркировку.

Примеры обозначений

Расположение значков на лицевой панели зависит от производителя, но основные данные указываются однотипно. Строгого указания в надписях нет, поэтому в прайс-листах или каталогах, можно встретить разное обозначение. Вот так обозначает свои модели дифференциального автомата шведско-швейцарская компания АББ, специализирующаяся в области электроники: AC-C 2P 40A/30 ma тип 6M:

  • AC-C — автомат селективный.
  • 2P — однофазный двухполюсный автомат.
  • 40 A — максимальный ток 40 ампер.
  • 30 mA — чувствительность тока утечки величиной в 30 mA.
  • 6M — типовой размер. Имеется крепление под DIN-рейку.

А вот как обозначает популярная немецкая фирма Хагер: Дифференциальный автоматический выключатель 1+N, 40A, 30 mA, С, 6 КА, A, 2 м AD990J:

  • 1+N — однофазный дифавтомат, двухполюсный.
  • 40 А — рабочая нагрузка.
  • 30 мА — рабочий ток утечки.
  • С — характеристика отключения.
  • 6 кА — максимальная отключающая способность.
  • А — чувствительность к синусоидальному и пульсирующему постоянному току.
  • 2 м — количество мест, занимаемое на din-рейке в щите.
  • AD990J — номенклатурный номер.

Цена дифференциального устройства зависит от производителя и рабочих характеристик. Чем значения показателей выше, тем дороже будет стоить автомат.

При покупке требуется различать УЗО от дифавтомата, так как их внешний вид схож. Внешние способы отличия в следующем:

  • Название устройства. К сожалению, не все производители указывают название, но большинство отмечают его на лицевой стороне устройства или боковых гранях.
  • Маркировка. Когда на устройстве обозначен один лишь номинальный ток, то это УЗО, а если вместе с величиной тока указан и тип характеристики, то это дифференциальный автомат, например, С16. Другой метод отличить устройство защитного отключения от дифавтомата — внимательно изучить надписи на корпусе прибора.
  • На устройстве должна быть указана схема коммутации. Если на схеме присутствуют обмотки электромагнитного и теплового расцепителей, то это дифавтомат.

Что такое автоматизация ИТ?

ИТ-автоматизация, иногда называемая автоматизацией инфраструктуры, — это использование программного обеспечения для создания повторяемых инструкций и процессов для замены или сокращения взаимодействия человека с ИТ-системами. Программное обеспечение автоматизации работает в рамках этих инструкций, инструментов и структур, чтобы выполнять задачи практически без вмешательства человека.

Автоматизация — ключ к оптимизации ИТ и цифровой трансформации. Современные динамичные ИТ-среды должны иметь возможность масштабироваться быстрее, чем когда-либо, и автоматизация ИТ жизненно важна для этого.

Что входит в автоматизацию ИТ?

Теоретически, если это задача ИТ, к этой задаче можно применить некоторый уровень автоматизации. Таким образом, автоматизация может интегрироваться и применяться ко всему, от автоматизации сети до инфраструктуры, облачного обеспечения и стандартных операционных сред (SOE), а также до развертывания приложений и управления конфигурацией.

Возможности и приложения автоматизации могут расширяться до конкретных технологий, таких как контейнеры, методологий, таких как DevOps, и более широких областей, таких как облако, периферийные вычисления, безопасность, тестирование и мониторинг / оповещение.

Автоматика. Для чего это? Абсолютно все.

Хорошо, может быть, не все (пока), но целостный подход к автоматизации ИТ может помочь вам избавить ваших сотрудников от повторяющихся ручных процессов. Это позволяет командам работать более продуктивно, сокращать количество ошибок, улучшать совместную работу и высвобождать время, которое можно потратить на более значимую и вдумчивую работу.

Provisioning

Provisioning — это все, что нужно для тяжелой работы, будь то на голом железе, в частном, гибридном или общедоступном облаке.Для работы бизнес-систем вам нужна инфраструктура, и эта инфраструктура должна быть настроена. Раньше все, что было связано со стойками, коробками и кабелями в центре обработки данных, теперь (в основном) связано с виртуализированными активами, от программно определяемых центров обработки данных, сетей и хранилищ до виртуальных машин и контейнеров.

Большая часть того, что мы делаем сейчас, определяется программным обеспечением, и переход к программному обеспечению увеличил масштабы и возможности того, что возможно. Этот шаг также предоставляет — и, по необходимости, требует — кодификацию процессов.Это поможет вам удовлетворить потребности вашего бизнеса в условиях повышенной осведомленности о затратах и ​​нехватке времени.

Вот здесь и появляется автоматизация. Зачем вам тратить время на настройку этих сред с помощью шаблонов вручную? Благодаря кодификации, достигнутой с помощью «Инфраструктура как код», у вас есть шаблон, которому вы следуете для выполнения этой работы. Почему бы вместо этого не следовать этим правилам автоматизированной системе? Разверните развертывание в своем центре обработки данных с помощью автоматизации, которая работает с существующей инфраструктурой и инструментами управления, чтобы в полной мере использовать то, что у вас уже есть, для перехода к будущему состоянию, которое вам нужно.

Управление конфигурацией

Не все приложения создаются одинаково. Для них требуются разные настройки, файловые системы, порты, пользователи … список можно продолжить. После того, как вы автоматизируете синхронизацию, вам нужно будет сообщить этим ресурсам, что им нужно делать. Сохранение того, как выглядит ваша среда приложения, в документе, электронной таблице, текстовом файле или даже в электронном письме, не поможет вам создать стабильную и надежную среду для размещения ваших приложений. И по мере того, как вы получаете больше систем, больше экземпляров и больше сложности, вам нужен лучший способ записи того, как выглядят системы, чтобы вы могли эффективно ими управлять.

Для этого вам необходимо надежное решение для управления конфигурацией, которое позволяет разработчикам просто определять инфраструктуру («голое железо», виртуализированную, облачную, контейнеры и т. Д.) Таким образом, чтобы это было легко понятно каждому в вашей ИТ-команде. Чем проще автоматизировать специальные сценарии и методы управления системой, тем проще выполнять реальную работу.

Orchestration

Скорее всего, вы не развертываете одну службу на одном компьютере. Ваша ИТ, вероятно, немного сложнее, чем это.Это требует управления и обслуживания нескольких приложений в нескольких центрах обработки данных и инфраструктурах. Ах да, есть также ваши публичные, частные и гибридные облачные развертывания.

Чем сложнее ИТ-система, тем сложнее может быть управление всеми движущимися частями. Возрастает необходимость комбинировать несколько автоматизированных задач и их конфигураций для групп систем или машин. В двух словах, это оркестровка. Кроме того, вы можете управлять этими сочетаниями с помощью надежных решений автоматизации.Это позволяет вам отслеживать их все, соединять их все вместе и легко запускать более продвинутые, автономные системы.

Развертывание приложений

Независимо от того, используете ли вы более традиционный подход к развертыванию приложений или подходы непрерывной интеграции и непрерывного развертывания (CI / CD), конвейеры разработки полагаются на надежные автоматизированные системы для достижения современных ожиданий. Успешное развертывание приложения зависит от полностью эффективного набора автоматических важных задач и возможностей, особенно на этапе тестирования.Автоматизация развертывания может помочь вам перейти от фиксации и сборки к тестированию и развертыванию проверенным, надежным и систематизированным способом. Это снижает вероятность человеческой ошибки при одновременном повышении эффективности и производительности.

ИТ-автоматизация позволяет уверенно развертывать приложения, настраивать необходимые службы с самого начала, а также запускать и запускать приложения и их артефакты — и все это с помощью общего прозрачного подхода, понятного всем ИТ-сотрудникам.

Безопасность и соответствие

Определите политики безопасности, соответствия и управления рисками, обеспечьте их соблюдение и устраните проблемы, построив их в виде автоматизированных шагов по всей вашей инфраструктуре.Выведите безопасность на первый план своих ИТ-процессов и будьте более активными с помощью автоматизации.

Стандартизация процессов и рабочих процессов безопасности означает упрощение соблюдения нормативных требований и аудита. Вы точно знаете, как все выполняется, и можете проверять это последовательно. Новые требования соответствия легко и последовательно внедряются в вашей ИТ-отделе.

Хорошо, а что такое Ansible?

ИТ-автоматизация имеет множество различных применений или вариантов использования. Окончательное осознание преимуществ автоматизации ИТ наступает, когда вы начинаете комбинировать варианты использования.Или, что еще лучше, когда вы объедините их все в единую систему. Вот где в игру вступает платформа автоматизации Red Hat® Ansible®.

Red Hat Ansible Automation Platform — это программное обеспечение Red Hat для автоматизации инициализации, настройки, управления и развертывания. Ansible выполняет эти действия с помощью сценариев — инструкций и языка Ansible для автоматизации.

Пособия могут описывать политики, которые вы хотите применить, или шаги, которым необходимо следовать в общем ИТ-процессе. Компания Ansible, Inc., ответственная за это программное обеспечение, была приобретена Red Hat в 2015 году.

Red Hat Ansible Automation Platform была названа Forrester Research лидером исследования Forrester Wave ™: платформы автоматизации инфраструктуры, третий квартал 2020 года.

Там это 2 проекта с открытым исходным кодом, которые являются частью платформы автоматизации Red Hat Ansible:

Ansible

Это мозг, стоящий за всем, что связано с Ansible. Он имеет то же имя, что и проект сообщества с открытым исходным кодом, Ansible, и в основном идентичен этому проекту.Но официальное предложение Red Hat дает и другие преимущества, такие как поддержка, исправление и подробная документация.

AWX

AWX предлагает простой в использовании пользовательский интерфейс (UI) и информационную панель для Ansible. Он позволяет пользователям видеть все, что происходит на их узлах, централизовать автоматизацию, предоставлять доступ на основе ролей, планировать задания и многое другое. Он также предоставляет информацию о запуске playbook в реальном времени и изначально поддерживает облачные развертывания.

Будущее автоматизации ИТ

Знать будущее — конечно — невозможно, но мы начинаем видеть вещи, объединяющие средства автоматизации.Несомненно, в эти системы будет встроена большая автономия и, как следствие, больший интеллект. Они будут расширены, чтобы охватить большее количество частей стека ИТ-программного обеспечения — подумайте об автоматизации, построенной от чистого железа до промежуточного программного обеспечения, приложений, безопасности, обновления, уведомлений, аварийного переключения, прогнозной аналитики и решений, принимаемых без прямого контроля.

Считайте, что угроза безопасности автоматически обнаруживается, сообщается, исправляется, тестируется и развертывается, пока ваш ИТ-персонал спит. Ваша система может самовосстановиться, собирать соответствующую информацию, чтобы определить, откуда и откуда произошла атака, уведомить нужных людей — и все это без потери времени безотказной работы.

Хорошие новости всем. Мы уже наблюдаем, как это происходит.

Что такое автоматизация? | IBM

Улучшения, вероятно, произойдут в:

Машинное обучение и рабочий процесс

Искусственный интеллект (ИИ) занимает свое стратегическое место как в операционном, так и в стратегическом управлении бизнес-процессами. Новые усовершенствования программного обеспечения для роботизированной автоматизации процессов (RPA) позволят технологии лучше наблюдать и извлекать уроки из человеческих привычек, оптимизируя работу фронт-офиса и бэк-офиса.Машинное обучение готово произвести революцию в рабочих процессах, помогая компаниям запускать новые процессы, перенаправлять запущенные процессы и давать рекомендации по действиям на основе прогнозов.

Гиперавтоматика

Компания Gartner Research ввела термин «гиперавтоматизация» для описания слияния машинного обучения, пакетного программного обеспечения и инструментов автоматизации для быстрого увеличения числа процессов автоматизации в бизнесе и значительного повышения производительности. Гиперавтоматизация требует объединения ряда когнитивных технологий и технологий автоматизации, чтобы обеспечить как интеллект, так и мощность, позволяющую использовать его в действии.

Интеллектуальные возможности

Системы на основе ИИ

смогут запоминать (автоматизировать будущие конфигурации роботов) и объяснять причины (прогнозирующая и вероятностная обработка), чтобы автоматизированные системы получили возможность учиться и взаимодействовать.

Интеллектуальные промышленные роботы

Роботы

будут выполнять несколько задач, принимать решения и работать автономно, включая возможности самодиагностики и профилактического обслуживания.

Программное обеспечение рабочего процесса с низким кодом или без кода

Программное обеспечение

Workflow, требующее минимального программирования или не требующее его вообще, будет оставаться стратегическим приоритетом, чтобы сделать автоматизацию процессов более доступной для всей организации, особенно для сферы бизнеса.

Рабочий процесс на основе текстовых сообщений

В своем блоге Майкл Лим, программный директор IBM Digital Business Automation высказывает предположение, что де-факто методом коммуникации для новой рабочей силы, вероятно, будет обмен текстовыми сообщениями из-за высокой скорости чтения и отклика.Вполне вероятно, что включение текстовых сообщений и рабочего процесса на основе текстовых сообщений станет большим стимулом для следующего поколения повышения производительности на предприятии.

Что такое Edutainment? Преимущества и недостатки

Edutainment — это слово-портмоне, образованное сочетанием слов Education и Entertainment. Он предназначен для обучения и поощрения социального сотрудничества между студентами и преподавателями путем интеграции преподавателей с современными развлекательными устройствами и платформами, такими как телевидение, радио, ПК и компьютерные игры, фильмы, музыка, интерактивные учебные сайты для образования, такие как система управления обучением (LMS). веб-сайты, мобильные приложения, виртуальная реальность, мультимедиа и т. д.

Важность Edutainment

Научные исследования доказали, что аудио-, видео- и физические игровые обучающие игры имеют положительный и привлекательный эффект в привлечении интереса учащихся к образованию. Внедрение образовательно-развлекательной системы в образовательных учреждениях может сделать обучение и преподавание увлекательными. Он также побуждает педагогов разрабатывать идеи учебных мероприятий и стратегии управления, которые побуждают детей улучшать свое умственное и физическое развитие таким образом, чтобы это было забавно, занимательно и интересно.

Edutainment education вместе с программным обеспечением для управления информацией о студентах (SIS) превращает классы в умные классы, открывая двери для более эффективных методов управления, преподавания и обучения как дома, так и в школе, обеспечивая LMS и электронное обучение в руках учащихся с помощью компьютерных игр, визуальных видео, изображения и аудиозаписи. Это концепция, которая поощряет, использует и полагается на образовательные технологии (Edtech.)

* Подпишитесь на программное обеспечение для управления образовательными учреждениями *

Edutainment Advantages

Преимущества и преимущества edutainment:

  • Edutainment поощряет индивидуальное обучение
  • Лучшее понимание теоретических предметов
  • Расширение возможностей творчества и визуализации
  • Превращает обычные классы в умные классы
  • Преимущества безбумажной печати
  • Обучение в реальном времени с помощью виртуальной реальности имеет огромное значение для обучения через развлечения
  • Портативное обучение на основе игр
  • Практическое и экспериментальное обучение
  • Улучшает интерактивные и совместные методы преподавания и обучения
  • Платформы для самостоятельного обучения студентов
  • Продвигать и улучшать цифровую культуру в школах, колледжах, университетах и ​​других образовательных организациях
  • Предоставляет педагогам технологические инструменты для создания увлекательных, интересных и развлекательных занятий в классе

Edutainment Недостатки

Недостатки и недостатки Edutainment:

  • Так как edutainment делает упор на использование компьютеров и интеллектуальных устройств для обучения; иногда он может содержать вводящую в заблуждение и вводящую в заблуждение информацию
  • Риск для традиционного обучения классной доске и мелу
  • Компьютеры могут отрицательно сказаться на росте детей
  • Может ограничивать социальное взаимодействие и поведенческие навыки
  • Риск неправильного использования технологий
  • Разработка и разработка компьютерных игр, телешоу, видеороликов и т. Д., дорого и сложно

Что такое IIoT? | Индуктивная автоматизация

IIoT обещает произвести революцию в производстве, сделав возможным сбор и доступ к гораздо большим объемам данных с гораздо большей скоростью.

Что это такое и как это повлияет на производство?

IIoT является частью более широкой концепции, известной как Интернет вещей (IoT). Интернет вещей — это сеть интеллектуальных компьютеров, устройств и объектов, которые собирают и совместно используют огромные объемы данных.Собранные данные отправляются в центральную облачную службу, где они объединяются с другими данными, а затем передаются конечным пользователям полезным способом. Интернет вещей повысит автоматизацию домов, школ, магазинов и во многих отраслях.

Применение Интернета вещей в обрабатывающей промышленности называется IIoT (или Промышленный Интернет, или Индустрия 4.0). IIoT произведет революцию в производстве, сделав возможным получение и доступность гораздо больших объемов данных с гораздо большей скоростью и гораздо эффективнее, чем раньше. Ряд инновационных компаний начали внедрять IIoT, используя интеллектуальные подключенные устройства на своих заводах.

Базовая архитектура Ignition IIoT: с помощью Ignition вы можете публиковать данные практически с любого устройства на границе сети на сервер MQTT, расположенный в облаке или локально. Затем шлюз Ignition может публиковать или подписываться на любые данные с сервера MQTT и использовать эти данные для создания и развертывания промышленных приложений на предприятии. Узнайте больше о решениях Ignition IIoT.

Каковы преимущества IIoT?

IIoT может значительно улучшить возможности подключения, эффективность, масштабируемость, экономию времени и затрат для промышленных организаций. Компании уже извлекают выгоду из IIoT за счет экономии средств за счет профилактического обслуживания, повышения безопасности и другой операционной эффективности. Сети интеллектуальных устройств IIoT позволяют промышленным организациям разрушать разрозненные хранилища данных и соединять всех своих сотрудников, данные и процессы от производственного цеха до административных офисов. Руководители предприятий могут использовать данные IIoT, чтобы получить полное и точное представление о состоянии своего предприятия, что поможет им принимать более обоснованные решения.

Протоколы IIoT

Одна из проблем, возникающих при переходе к IIoT, заключается в том, что разные устройства на границе сети исторически использовали разные протоколы для отправки и получения данных. Хотя в настоящее время используется ряд различных протоколов связи, таких как OPC-UA, протокол передачи телеметрии очереди сообщений (MQTT) быстро становится стандартом для IIoT из-за его легких накладных расходов, модели публикации / подписки и двунаправленные возможности.Вы можете узнать больше о MQTT здесь.

Вызовы IIoT

Совместимость и безопасность, вероятно, две самые большие проблемы, связанные с внедрением IIoT. Как отмечает технический писатель Маргарет Роуз: «Основной проблемой, связанной с промышленным Интернетом вещей, является возможность взаимодействия между устройствами и машинами, которые используют разные протоколы и имеют разную архитектуру». Ignition — отличное решение для этого, поскольку оно кроссплатформенное и построено на открытых технологиях ИТ-стандарта.

Компаниям необходимо знать, что их данные в безопасности. Распространение датчиков и других интеллектуальных подключенных устройств привело к параллельному взрыву уязвимостей в системе безопасности. Это еще один фактор роста MQTT, поскольку это очень безопасный протокол IIoT.

Будущее IIoT

Интернет вещей считается одной из основных тенденций, влияющих на промышленный бизнес сегодня и в будущем. Отрасли промышленности стремятся модернизировать системы и оборудование в соответствии с новыми правилами, чтобы не отставать от растущей скорости и волатильности рынка, а также иметь дело с революционными технологиями.Предприятия, внедрившие IIoT, добились значительных улучшений в области безопасности, эффективности и прибыльности, и ожидается, что эта тенденция сохранится по мере более широкого распространения технологий IIoT.

Решение Ignition IIoT значительно улучшает возможности подключения, эффективность, масштабируемость, экономию времени и затрат для промышленных организаций. Он может объединить людей и системы на уровне предприятия с теми, кто находится на уровне предприятия. Это также может позволить предприятиям получить максимальную отдачу от своей системы, не ограничиваясь технологическими и экономическими ограничениями.По этим и другим причинам Ignition предлагает идеальную платформу для внедрения возможностей IIoT на вашем предприятии.

Как начать работу

Если вы готовы попробовать использовать IIoT, вы можете начать прямо сегодня. Вы можете бесплатно скачать Ignition и посмотреть серию видеороликов о том, как реализовать IIoT в Ignition. Посмотреть видео>

Что такое антифа? | Живая наука

Пока существует фашизм — политическое движение, разжигающее национализм и расизм и использующее насилие для поддержки авторитарного правления, — существовали антифашисты, сопротивлявшиеся таким режимам.Эти отношения восходят к возникновению фашизма в Европе в 1920-х годах, а затем продолжаются в Италии Муссолини, в нацистской Германии и в других местах в последующие десятилетия, вплоть до настоящего времени.

К 1980-м годам люди, выступавшие против фашизма в европейских панк-рок-сообществах, называли себя сокращенным термином «антифа». Но этот термин часто понимают плохо. Антифа — это не организация; и это не совсем движение, хотя протестующие против фашизма во всем мире могут сплотиться под знаменами и флагами антифа, сообщили Live Science историки и эксперты по фашизму и антифашизму.

В частности, в Америке термин «антифа» часто используется для создания образа одетых в черное активистов, которые являются крайне левыми, радикальными и агрессивными экстремистами, даже когда активисты антифа прямо выступают против групп, которые публично поддерживают насилие, таких как сторонники превосходства белых и неонацисты. Недавно президент Дональд Трамп еще больше усугубил это замешательство, написав в Твиттере 31 мая, что «АНТИФА» будет официально объявлена ​​»террористической организацией» после протестов против жестокости полиции против чернокожих американцев.

По теме: 13 значительных протестов, изменивших ход истории

Несмотря на твит Трампа, центральной организации, известной как антифа, нет. Скорее, есть группы, которые отождествляют себя с идеалами антифашизма, «и некоторые из них — особенно те, что слева — будут называть себя антифа, что является сокращением антифашизма», — сказал Федерико Финчельштейн, профессор истории Новой школы социальных исследований. и колледж Юджина Ланга в Нью-Йорке.

Иногда местные группы активистов организуются под названием «антифа», например, Rose City Antifa (RCA) в Портленде, штат Орегон, которая образовалась в 2007 году и «выступает против фашистской организации путем прямых действий [публичные протесты или демонстрации], образования и через солидарность с левыми пространствами, активистами и организациями », — говорится на сайте RCA. Но среди антифашистов по всему миру термин антифа не используется повсеместно, сказал Финчельштейн Live Science.

«Нет группы как таковой, которую можно было бы представить как единое целое», — сказал он.И хотя сегодня антифа обычно рассматривается как левый, первоначальные антифашисты более века назад представляли широкий спектр политических взглядов.

«Многие были слева, некоторые в центре, некоторые даже консерваторы», — сказал Финчельштейн. «Но все они поняли, что означает фашизм: разрушение демократии изнутри и создание диктатуры».

Многие антифашистские активисты избегают насилия, но некоторые говорят, что борьба с фашизмом может потребовать насильственных действий, потому что фашизм сам по себе является насильственным движением, Марк Брей, историк и по совместительству лектор в Университете Рутгерса в Нью-Джерси, и автор книги «Антифа: антифашистский справочник» (Melville House, 2017) сообщил The New York Times.

«Аргумент состоит в том, что воинствующий антифашизм по своей сути является самообороной из-за исторически задокументированного насилия, которое фашисты создают, особенно по отношению к маргинализованным людям», — сказал Брей. В этом свете жестокая идеология фашизма делает любые насильственные действия против нее актом самообороны, по словам Брея.

Антифашистская демонстрация на Первомай в Нью-Йорке, Нью-Йорк, 1 мая 1929 года. (Изображение предоставлено: Gamma-Keystone через Getty Images)

Борьба с фашизмом

Фашизм впервые появился в Италии в 1920-х годах под руководством Бенито Муссолини, который ввел термин «фашизм» и который был основателем и лидером Национальной фашистской партии Италии.Он пришел к власти с помощью безжалостных военизированных формирований, называемых отрядами, или чернорубашечниками, которые жестоко обращались с политическими оппонентами и заглушали голоса диссидентов, что позволило Муссолини демонтировать итальянские демократические институты и назначить себя диктатором в 1925 году, по данным BBC.

«Италия, к сожалению, отличается тем, что в ней возникло первое фашистское движение. Но она также отличается тем, что имеет первое антифашистское движение», — сказал Станислао Пульезе, профессор современной европейской истории и заслуженный профессор итальянского и итальянского языков в Квинсборо UNICO. Итало-американские исследования в Университете Хофстра в Нью-Йорке.

«В 1920-х годах, еще до того, как фашизм пришел к власти, в Италии существовали антифашистские группы, которые, как и сегодня, понимали, что фашизм — это совершенно другое явление в политическом спектре», — сказал Пульезе Live Science. По словам Пульезе, через фашизм авторитарные лидеры кооптируют религию, образование, технологии и даже досуг, чтобы контролировать граждан и наказывать своих оппонентов и критиков.

Адольф Гитлер и крайне правая нацистская партия вскоре посеяли семена фашизма в Германии, используя насилие и фанатичный национализм для подрыва демократических и личных свобод, а также для ограничения свободы прессы и нарушения прав человека.В 1932 году Коммунистическая партия Германии (КПГ) учредила группу «Antifaschistische Aktion» — «Антифашистское действие» — для противодействия нацистам, ориентированным на фашизм; Оригинальный логотип организации — два флага в круге — до сих пор используется антифашистами.

Karl-Liebknecht-Haus, штаб-квартира КПГ с 1926 по 1933 год. Логотип Antifaschistische Aktion (он же «Антифа») можно увидеть на видном месте на фасаде здания. (Изображение предоставлено Федеральным архивом Германии, CC BY-SA 3.0 de)

Когда власть фашистских лидеров по всей Европе усилилась, появились противники фашизма, не связанные с коммунизмом.

«Это были люди с разными идеями, которые каким-то образом создали этот очень широкий альянс во имя демократии», — сказал Финчельштейн. «В некоторой степени вы можете утверждать, что коалиция, победившая нацистов и фашистские державы во Второй мировой войне, может считаться антифашистской коалицией. Это были люди, которые осознали, что фашизм противостоит основным правам человека и демократии.»

Связано: Кто дольше всех правит диктаторами?

Но фашизм не исчез с падением фашистских диктатур в конце Второй мировой войны, поскольку идеология уже начала укореняться по всему миру. сказала Рут Бен-Гиат, профессор истории и итальянских исследований Нью-Йоркского университета.

«Были фашистские движения в Америке, в Швейцарии, во Франции, в Испании, а затем фашизм распространился в Аргентине», — сказал Бен-Гиат Time в 2019 году.«Это транснациональное движение. Так оно и осталось после 1945 года».

Неонацистские и антииммигрантские группы снова активизировались в конце 1970-х и 1980-х годах в Великобритании, Восточной Европе и США, после чего возобновилась антифашистская деятельность в этих регионах; участники часто называли себя «антифа» и мобилизовались через сцены панк-музыки и через общины скваттеров — людей, которые незаконно жили в заброшенных городских зданиях, — сказал Пульезе.

Одна из антифашистских наклеек, размещенная вокруг кампуса Университета Флориды в Гейнсвилле, Флорида, 10 октября.19, 2017. Наклейки были вывешены в ответ на посещение кампуса активиста альтернативных правых Ричарда Спенсера. (Изображение предоставлено: Эмили Молли / NurPhoto через Getty Images)

По данным ABC News, в последнее время антифашисты снова стали очень заметными, выступая против протестов в США на митингах, организованных ультраправыми экстремистами и белыми националистами в городах по всей стране. По словам Финчельштейна, антифа-активность в Америке также выросла в ответ на то, что видные политические деятели открыто принимают то, что считается ключевыми элементами фашизма: расизм, диктатуру и применение политического насилия.

«Из этих трех элементов мы стали свидетелями возвращения двух: политического насилия и его прославления и расизма в центре политики», — сказал он. «У нас еще нет третьего элемента, который является ключевым: разрушение демократии изнутри с целью установления диктатуры. И, надеюсь, эта демократия, как и другие, защитит себя от этих попыток».

Антифашистские активисты 1930-х годов, возможно, не могли предсказать конечный результат подъема фашизма.Но для сегодняшних антифашистов мрачное наследие террора, тюремного заключения и массовых убийств фашизма служит предупреждением о том, сколько именно поставлено на карту, сказал Пульезе Live Science.

«Мы знаем, чем закончится этот фильм», — сказал он. «Когда люди на улице размахивают свастиками или хвастаются, что они белые националисты, это заканчивается убийством людей. Итак, аргумент антифа состоит в том, что невежество здесь не оправдание; мы должны сделать все возможное, чтобы предотвратить эти люди от прихода к власти.»

ПРИМЕЧАНИЕ РЕДАКТОРА. Эта статья была обновлена ​​5 июня, чтобы отразить, что Марк Брей больше не преподает в Дартмутском колледже и в настоящее время работает на историческом факультете в Университете Рутгерса.

Что такое автоматизация? | APQC

Будущее управления цепочками поставок — это автоматизация. Или это робототехника? Или это одно и то же? Что еще более важно, что произойдет?

Из-за того, что дроны, автомобили без водителя и заводы по производству «выключенного света» попадают в заголовки газет, большинство цепочек поставок будут до некоторой степени автоматизированы и связаны в течение нескольких лет.Очевидно, что автоматизация имеет серьезный разрушительный потенциал во всей цепочке поставок. Все функции — не только производство, но и выполнение, снабжение, обслуживание и т. Д. — предоставляют операции по автоматизации значительной части своих процессов.

Поскольку автоматизация нависает над всеми другими тенденциями управления цепочками поставок, я хотел бы, чтобы следующая горстка блогов вникла в немедленные изменения в правилах автоматизации. Потому что, по прогнозам, изменения будут быстрыми. Итак, давайте сначала обсудим, что такое автоматизация на самом деле и как конкретные инструменты (и роботы) изменят цепочку поставок для всех.

Что такое автоматизация?
Автоматизация сводит к минимуму вмешательство человека в процесс.

Системы управления и механизации независимо управляют оборудованием, приложениями и транспортными средствами. Автоматизированные системы могут использовать сенсорные поля, контуры управления с обратной связью, программное обеспечение для моделирования, робототехнику, 3D-печать, системы обработки материалов, мобильные технологии и автоматизацию документации. По сути, он связывает людей и информацию, значительно сокращая потребность в операторах.

Автоматизация также может вмешаться для более опасных / обременительных задач. Автоматизация может поддерживать один шаг или целый процесс. Компания может автоматизировать одну операцию или всю фабрику, процесс выполнения заказов или даже офис.

Что немедленно меняет правила игры в цепочке поставок?

В своем прощальном обращении Обама упомянул «неумолимые темпы автоматизации». По мере того, как первые участники цепочки поставок видят выгоду, другие, надеющиеся остаться конкурентоспособными, быстро последуют их примеру.

В то время как алфавитный набор инструментов доступен, я хочу обратиться к тем инструментам, которые сразу же радикально изменят правила игры в цепочке поставок, таким как мобильные технологии, датчики и автоматизация документооборота. И, конечно же, роботы.

Заводы уже некоторое время расширяют свою зависимость от робототехники, но такие приложения, как дроны, беспилотные автомобили и роботизированная автоматизация процессов, повлияют на всю цепочку поставок. Некоторые называют автоматизацию менее сложным предшественником робототехники; некоторые описывают робототехнику как часть инструментария автоматизации.Независимо от того, как вы это определите, робототехника будет стержнем в автоматизации всех процессов цепочки поставок от начала до конца. В моем следующем блоге мы рассмотрим робототехнику в цепочке поставок.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
