Как померить сопротивление на мультиметре: Как проверить сопротивление мультиметром — Строительство и ремонт

Как проверить сопротивление мультиметром: последовательность, нюансы и правила

Автор Aluarius На чтение 6 мин. Просмотров 1.2k. Опубликовано 08.06.2016

Содержание

Список возможных применений мультиметра в практике радиолюбителя огромен. Нас здесь будет интересовать один вопрос, можно ли и как проверить сопротивление мультиметром? Проверить, конечно, можно, потому что в конструкции этого прибора вставлен омметр. Именно с его помощью можно измерить сопротивление кабельных линий, всех радиодеталей, трансформаторов, катушек индуктивности, плавких предохранителей и конденсаторов.

Если рассмотреть принципиальную схему омметра, то это кружок, внутри которого расположена вот эта буква латинского алфавита – «Ω» (омега), а также два вывода, которые собой представляют два щупа прибора. Кстати, буква омега обозначает в физике сопротивление.

Так как на рынке присутствует достаточно большое разнообразие моделей мультиметров, то и расположение на корпусе обозначений может быть разное.

Но так как наша задача провести измерение сопротивления тестером, то нас будет интересовать панель, где расположена эта самая буква «Ω». Здесь же расположен ручной переключатель и несколько пределов измерения. На каких-то моделях их может быть пять, на других семь. Обозначение производится цифрами и буквами.

К примеру, может стоять вот такой предел «200», это значит, сопротивление измеряется до 200 Ом. Может стоять или такое обозначение «2000», или такое «2к». Это одно и то же – предел определяет до 2000 Ом или 2 кОм, что является одним и тем же показателем. То же самое и с такими обозначениями: 2М или 2000к – до 2000000 Ом. Чтобы вы поняли, о чем идет речь, внизу фотография панели мультиметра, где все четко видно:

Давайте приведем пример. У вас на руках катушка или любая радиодеталь, ориентировочное сопротивление которой составляет 1000 Ом или 1 кОм, то вам необходимо выставить предел сопротивления выше ориентировочного. Если вы посмотрите на фотографию, то поймете, что измеряемым сопротивлением будет предел 2 кОм.

На некоторых моделях такого показателя нет, поэтому выставляется 20 килоОм.

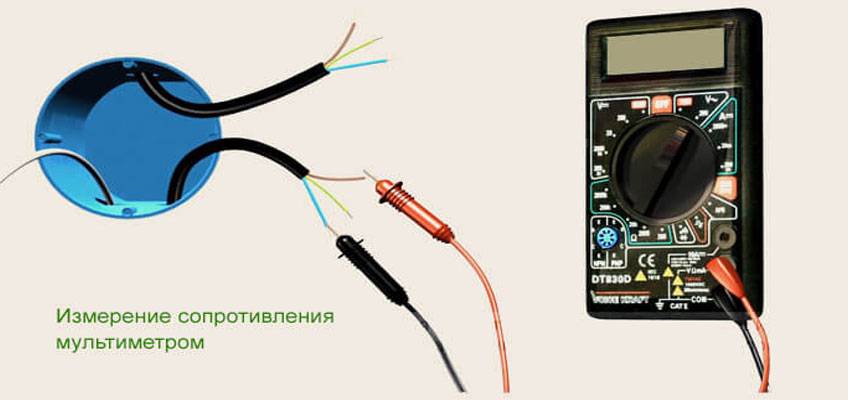

Теперь сам процесс измерения. Но предварительно надо напомнить (кто не знает), что красный щуп вставляется в отверстие (гнездо) «V/Ω», а черный в «com». При этом делается проверка, то есть, соединяются оба щупа. На дисплее должны появиться нули. Конечно, сам переключатель до этого должен быть установлен в диапазон, обозначаемый омегой.

Измеряемые показатели мультиметра

Итак, ориентировочное сопротивление равно 1 кОм. Проводится проверка. Теперь обратите внимание на дисплей, если на нем появится единица, то испытываемая деталь имеет большее сопротивление. Значит, необходимо переустановить мультиметр на позицию выше. В нашем случае по фото это 20 кОм. Устанавливаем его и проводим дополнительное измерение.

Внимание! Трогать оголенные участки щупов и выводов радиодеталей нельзя. Все дело в том, что тело человека также имеет свое сопротивление, а, значит, мультиметр будет показывать на дисплее суммарный показатель: сопротивление тела и радиодетали. Если необходимость придерживать щуп или деталь присутствует, то это можно делать только одной рукой.

Особенности измерения мультиметром

• Часто появляется необходимость измерить сопротивление детали, которая впаяна в плато. Если провести проверку в сборе, то показатель буден неправильным. Почему? Потому что проверяемый элемент будет схемой связан с другими радиодеталями, а, значит, мультиметр покажет общий показатель. Поэтому перед тестированием необходимо один вывод элемента отпаять от платы, то есть, отсоединить от схемы.
• При тестировании многовыводных элементов нужно их обязательно полностью демонтировать. И уже после этого проверять их сопротивление, что обеспечить правильное определение исправности прибора.
• Исправность и целостность щупов также влияет на точность показания мультиметра. Выше уже говорилось, как проводится проверка прибора на его исправность. Но добавим, что если щупы приложить друг к другу или двигать их друг по другу, и если в этом случае показания дисплея будут прыгать (то одно, то другое), то это значит, что в щупах есть дефект. Это гарантия неправильно проведенного измерения. Поэтому стоит щупы заменить новыми.
• Не последнюю роль в качестве проводимого тестирования играет аккумулятор, встроенный в прибор и являющийся источником питания. Практика показывает, что как только батарея начинает разряжаться, тестер тут же начинает врать. Поэтому стоит обращать внимание на значок, который обозначает батарейку и показывает его зарядку. Если она снижена, то батарею надо заменить новой или подзарядить прибор.

Вернемся к позиции, как измерить сопротивление. Что хотелось бы дополнить. Все радиодетали имеют сопротивление, которое известно, и оно маркируется или указывается в таблицах. Это для радиолюбителей не секрет. У всех элементов есть определенные пределы и допуски. К примеру, резисторы имеют допуск плюс-мину 10%. К примеру, при проверке резистора с номинальным сопротивлением 1 Мом, можно получить разные результат: от 990 кОм до 1,1 Мом. И это будет считаться правильным показателем.

Часто встречаются вопросы, которые касаются точности проведенной проверки. Опять приведем пример на основе резистора сопротивлением 1000 Ом. Если проверять его на пределе 2000, то показания будут на дисплее – «1». Если перевести переключатель на предел до 20к, то показания могут быть, к примеру, 1,12 или что-то другое, то есть, более точное. Поэтому проверяя радиодеталь на сопротивление, надо обязательно проводить тестирование на разных пределах и выбирать самый точный показатель.

Обратите внимание, что измерения силы тока и напряжения мультиметром надо начинать с высоких показателей пределов. То с сопротивление все наоборот, надо начинать с низких позиций. Почему именно так? Потому что при низких пределах, если измерять элемент с большим сопротивлением, на дисплее всегда будет показываться единица. А, значит, продвигаясь вверх по линейке пределов, можно дойти до необходимого показателя, который покажет достоверный результат.

Проверка сопротивления изоляции

Как измерить сопротивление изоляции кабельных линий? Вопрос на самом деле очень серьезный. И начнем отвечать на него с предупреждений. Измерять сопротивление изоляции кабелей и проводов можно только в теплое время года или в обогреваемых помещениях. Потому что внутри кабельной оплетки могут образоваться льдинки – замершие капельки воды. А всем известно, что лед – это диэлектрик, материал, который не обладает проводимостью. А, значит, определять измерители сопротивления эти ледяные вкрапления не будет. После оттаивания внутри проводки появится влажность, негативно влияющая на кабель в целом.

Итак, проводим тестирование. Измеритель сопротивления изоляции надо, установив два конца измерительного инструмента (мегаомметра) на конец фазного провода, расположенного в распределительном щите, и на конец нулевого провода, расположенного там же. При этом их концы надо отсоединить от клемм. Измеряемое сопротивление должно находиться в определенных пределах, которые определены ПУЭ. Кстати, именно в этих правилах есть таблицы с показателями пределов. По ним и придется сопоставлять полученные показатели, которые будут зависеть от марки кабеля и его сечения.

Проверка сопротивления изоляции – основной процесс, которым обычно пользуются электрики, проверяя целостность электрической разводки проводов внутри зданий (жилых и нежилых).

Заключение по теме

Подводим итог по вопросу, как проверить сопротивление тестером (мультиметром)? На самом деле процесс этот несложный. Главное – правильно понять, как измерить данную величину, как правильно выставить прибор, какими пределами необходимо пользоваться. Так как сам прибор является ручного пользования, то надо будет запомнить все манипуляции с переключателями и щупами. Если это вы поймете и запомните, то проблем с тестированием у вас не будет.

что это такое, как пользоваться, как и что можно измерить, а также как померить сопротивление и напряжение тестером

О том, что такое мультиметр и как им пользоваться знают далеко не все. Это один из первых вопросов, который задает начинающий электрик или радиолюбитель. Таким универсальным прибором можно легко измерить различные электрические параметры, определить годность электроприбора, наличие напряжения и произвести другие нужные работы.

Мультиметр или «тестер», как принято его называть в быту, представляет собой универсальный прибор, способный выполнять функции нескольких измерительных электрических приборов – вольтметра, амперметра, омметра. Такие приборы представлены двумя типами — аналоговый мультиметр, обладающий стрелочной индикацией и цифровой аппарат с индикаторным табло.

В настоящее время наибольшее распространение находит цифровая модель, которая отличается более высокой точностью измерения и удобством эксплуатации. Именно этот вариант и стоит рассмотреть более подробно.

Устройство и принцип работы

Цифровой мультиметр работает по принципу сравнения входного сигнала с опорным значением. Он базируется на контроллере с блоком аналогово-цифрового преобразователя (АЦП) двойного интегрирования. В схеме имеется элемент, способный анализировать величину поступающего напряжения.

Пределы измерений изменяются с помощью делителей напряжения резисторного типа. При наличии возможности деления в милливольтовом диапазоне у прибора появляется способность варьирования коэффициента усиления. Электрическое напряжение измеряется при непосредственном включении мультиметра в измеряемую электрическую цепь.

Для замера величины тока определяется падение напряжения на встроенных сопротивлениях. В схеме имеется несколько таких резисторов, что позволяет варьировать диапазоны измерений. Сопротивление определяется по току на резисторе, который подключается с помощью обратной связи усилителя.

Конструкция

Комплектация аппарата включает сам электронный прибор и 2 щупа с проводами разной расцветки. Для питания прибора устанавливается батарейка на 9 В.

На внешней стороне мультиметра располагается экран (дисплей), переключатель на несколько позиций и гнезда для подведения проводов со щупами (3 или 4 штуки).

На переключателе и лицевой панели используются следующие обозначения:

1. Включение – «OFF» или установка специальной кнопки.
2. Режим для измерения переменного напряжения — ACV или (V~), а переменного тока — АСА или (А~).
3. Режим для измерения постоянного напряжения DCV или (V-), а постоянного тока – DCA или (А-).
4. Режим измерения электрического сопротивления — Ω.
5. Для измерения характеристик транзисторов предусматривается режим hFE.

Режимы измерения некоторых параметров имеют несколько диапазонов. Сопротивление может измеряться в таких диапазонах – 200 и 2000 Ом; 20, 200 и 2000 кОм. Для постоянного тока предусмотрены режимы – 200 и 2000 мкА, 20 и 200 мА, а также до 10 А. Напряжение может измеряться в диапазонах – 200 и 2000 мВ; 20, 200 и 600 В.

[stextbox id=’alert’]Важно. При эксплуатации прибора важно правильно пользоваться разъемами для подключения щупов. Если подключение выполнено неверно, может сгореть встроенный предохранитель, а то и сам прибор.[/stextbox]

Индексом «СОМ» обозначается общий ввод, заземление или минусовой электрод. К нему подводится проводник черной расцветки и задействован он при любом измерении. Разъем «VωmA» нужен при измерении напряжения, сопротивления и силы тока, не превышающего 200 мА. Разъем «10А» или «10ADC» можно задействовать при измерении тока в пределах до 10 А или указанной величины.

Как пользоваться мультиметром?

При проведении измерения нужного параметра прибор подключается непосредственно в электрическую цепь. Для определения тока аппарат соединяется последовательно с элементами схемы. При измерении напряжения на нужном элементе щупы подключаются параллельно ему.

Как измерить сопротивление?

Последовательность действий:

• подсоединение проводов щупов в нужные гнезда прибора;
• установка диапазона на переключателе;
• подключение щупов параллельно измеряемому элементу;
• считывание показания.

Выбор нужного диапазона на переключателе производится по таким правилам:

1. Если уровень сопротивления элемента известен, а надо определить его годность или соответствие характеристики номиналу, то предел выбирается близким к значению сопротивления, с небольшим превышением.
2. Если уровень данного параметра неизвестен и может колебаться в очень широком диапазоне, то вначале устанавливается максимальный режим. Постепенно снижая границы, устанавливается оптимальный предел измерений.

[stextbox id=’info’ defcaption=»true»]Если при измерении сопротивления отображается значение «1», то это означает, что его величина превышает максимальное значение выбранного диапазона. Необходимо переключиться на следующий режим.[/stextbox]

Как замерить силу постоянного тока?

Порядок проведения измерения силы тока аналогичен предыдущему варианту, но щупы подсоединяются последовательно, т.е. в разрыве электрической цепи. Провода щупа подключаются в нужные клеммы прибора с учетом величины измеряемого тока, а также полярности. Минус на схеме должен совпадать с клеммой «СОМ». Выбор пределов измерения проводится также, как описано выше.

[stextbox id=’alert’ defcaption=»true»]При измерении значительной силы тока, т. е. в диапазоне до 10 А, продолжительность процедуры не должна превышать 12-15 сек.[/stextbox]

Особенности определения переменного тока

При желании определить силу переменного тока следует помнить, что не все мультиметры имеют такую функцию. Например, модель М-831 измеряет только постоянный ток. Для того, чтобы иметь такую возможность, надо проверить наличие соответствующего обозначения на переключателе.

Если такая функция в приборе предусмотрена, то измерения проводятся аналогично предыдущему случаю. При этом не имеет значение, какой провод будет присоединен к клемме «СОМ».

Определение значений электрического напряжения

Чаще всего возникает потребность определения величины напряжения элемента питания – батарейки или аккумулятора.

В этом случае обеспечивается такая последовательность действий:

1. Узнается номинал элемента по надписи на корпусе или паспорту. Для примера, рассмотрим батарею на 9 В.
2. Устанавливается наиболее близкий диапазон измерения на переключателе. В рассматриваемом примере – 20 В.
3. Щуп с черным проводом присоединяется к клемме «СОМ» на приборе и минусу на батарее, а щуп с красным проводом – с клеммой «VωmA» и плюсом батареи.
4. Включается прибор и снимается показание с экрана.

Когда измерение проводится на схеме, где неизвестно напряжение, то вначале устанавливается максимальный предел. Обычно он составляет 600 В, а затем постепенно уменьшается до оптимального диапазона. Щупы подсоединяются параллельно измеряемому элементу.

Величина переменного напряжения измеряется аналогично. Наиболее часто мультиметр используется при определении наличия и значения напряжения в розетке. В этом случае устанавливается верхний предел, а щупы вводятся в гнезда розетки.

Как прозванивать провода?

Один из распространенных способов выяснения причин выхода из строя бытовой техники – прозвонка проводов, т.е. определение целостности токопроводящей жилы. Задача решается путем измерения сопротивления на нижних пределах переключателя. В принципе сама величина сопротивления особого значения не имеет.

Тестирование проводится в таком порядке. Щупы присоединяются к разным концам измеряемого провода. Если он в норме, то сопротивление его оценивается в миллиоммах, т.е. близко к О. При наличии обрыва, цепь нарушается и значение сопротивления измеряется в мегаоммах, а на нижних пределах измерения будет показывать «1».

При проведении измерения в резисторах с большим значением сопротивления надо учитывать, что при целом проводе его сопротивление не будет ниже номинала, а при обрыве его величина значительно выше. Прозвонка мультиметром катушек проводится на диапазонах, соответствующих номинальному значению сопротивления элемента.

Электробезопасность при работе

Сам по себе мультиметр не представляет опасности для человека, т.к. его питание не превышает 9 В. При измерении параметров на элементах, не подключенных к электросети, не требуется особых подходов к электробезопасности.

Осторожность необходимо соблюдать при работах на подключенных схемах и оборудовании

.

Опасность для человека начинается при напряжении выше 100 В и токах более 10 А.

При работе под напряжением необходимо соблюдение следующих мер предосторожности:

1. Использование только стандартных щупов с хорошо изолированными проводами.
2. Присоединение проводов к клеммам прибора должно быть надежным.
3. При проведении измерений нельзя касаться клемм и оголенного участка щупа.
4. Особую опасность представляет повышенная влажность и вода на поверхности прибора или измеряемых элементов.
5. Не следует измерять сопротивление элементов, находящихся под напряжением. Этот параметр определяется при отключенной электроэнергии.
6. Наибольшую опасность таит в себе измерение силы тока, т.к. прибор подключается последовательно в цепь и весь ток проходит по проводам тестера. При измерении тока свыше 10 А подключение надо проводить при отсутствии напряжения.

Полезные видео

Коротко и ясно о мультиметре, как им пользоваться, смотрим:
[yvideo number=»qSGlSnsF6QA»]
Посмотрите, как измерить силу тока, величину напряжения, сопротивления, а также прозвонку проводов и целостность диода и транзисторов:
[yvideo number=»BEgvm4o-u2Q»]
Азы работы с тестером напряжения — всё в одном, смотрим:
[yvideo number=»O2fSCFDqyyA»]
Мультиметр считается необходимым прибором в доме. С его помощью, даже не обладающий особыми знаниями человек, способен произвести нужные измерения электрических параметров, выяснить причину отсутствия электроэнергии. Важно осуществлять работы правильно с соблюдением мер безопасности.

Как измерить сопротивление мультиметром

Есть много ситуаций, когда будет полезно знать, как измерить сопротивление мультиметром и есть ли разница, в каком приборе это лучше делать. Даже если человек не заядлый радиолюбитель, то при выполнении бытовых работ с электрикой часто необходимо хотя бы «прозвонить» провода — фактически убедиться, что сопротивление провода находится в допустимых пределах.

Содержание

• Как мультиметр измеряет сопротивление
• Какой мультиметр использовать
  • Специализированные измерительные приборы
  • Цифровые и аналоговые мультиметры
• Перевод мультиметра в режим омметра и выбор пределов измерения
9 0009 Обрыв проводов — проверка целостности раздел электрической цепи
• Проведение замеров сопротивления и какие нюансы могут возникнуть
• Как измерить сопротивление мультиметром — резюме

Как мультиметр измеряет сопротивление

Принцип измерения сопротивления основан на законе Ома, который в упрощенном варианте гласит, что сопротивление проводника равно отношению напряжения на этом проводе к току, протекающему по нему. Формула выглядит так: R (сопротивление) = U (напряжение) / I (ток). То есть сопротивление 1 Ом говорит о том, что по проводу протекает ток 1 Ампер и напряжение 1 Вольт.

Соответственно, пропуская через проводник заданный ток с известным напряжением, можно вычислить его сопротивление. По сути, омметр (прибор, измеряющий сопротивление) представляет собой источник тока и амперметр, шкала которого отградуирована в омах.

Какой мультиметр использовать

Измерительные приборы делятся на универсальные (мультиметры) и специализированные, которые предназначены для выполнения одной операции, но осуществляют ее максимально быстро и точно. В мультиметре омметр является лишь составной частью прибора и его еще нужно включить в соответствующий режим. Специализированные устройства, в свою очередь, также требуют некоторых навыков в использовании – нужно уметь правильно их подключать и интерпретировать полученные данные.

Как пользоваться аналоговыми и цифровыми мультиметрами — в следующем видео:

Специализированные измерительные приборы

Из закона Ома понятно, что стандартный мультиметр не сможет измерить большие сопротивления, так как в качестве источника питания используются стандартные пальчиковые, или батарейка типа «Крона» — прибору просто не хватает мощности .

Если часто необходимо измерять большое сопротивление, например, изоляции, то необходимо приобрести мегаомметр.

В качестве источника тока использует динамо-машину или мощную батарею с повышающим трансформатором — в зависимости от класса устройства может генерировать напряжение от 300 до 3000 вольт.

Из этого следует, что задача, например, как измерить сопротивление заземления мультиметром, не может иметь однозначного ответа — в этом случае нужно использовать специализированный прибор, предназначенный именно для этой цели. Измерения проводятся по определенным правилам и использование таких приборов – удел специалистов – без специальных знаний получить правильный результат достаточно проблематично. Теоретически можно проверить сопротивление на заземлении тестером, но для этого потребуется сборка дополнительной электрической схемы, для чего потребуется как минимум мощный трансформатор, наподобие того, что используется на сварочных аппаратах.

Мультиметры цифровые и аналоговые

Внешне эти приборы легко отличить друг от друга – в цифровом данные отображаются цифрами, а в аналоговом циферблате – градуировка и стрелка указывает на нужное значение. цифровой прибор проще в использовании, так как сразу показывает готовое значение, а при работе с аналоговым прибором придется дополнительно интерпретировать выходные данные.

Дополнительно при работе с такими приборами надо учитывать, что цифровой мультиметр имеет датчик разрядки блока питания — если тока батареи будет недостаточно, то он просто откажется работать.

Аналог в такой ситуации ничего не скажет, а просто выдаст неверные результаты.

В остальном для бытовых целей подойдет любой мультиметр, на шкале которого указан достаточный предел измерения сопротивления.

Перевод мультиметра в режим омметра и выбор пределов измерения

Управление мультиметром осуществляется круглой поворотной ручкой, вокруг которой нарисована шкала, разделенная на сектора. Они отделены друг от друга линиями или просто надписи на них отличаются по цвету. Чтобы перевести мультиметр в режим омметра, нужно повернуть ручку в область сектора, обозначенного значком «Ω» (омега). Цифры, которые будут обозначать режимы работы, могут быть подписаны тремя способами:

• Ом, кОм — х1, х10, х100, МОм. Обычно такие обозначения используются на аналоговых устройствах, в которых то, что показывает стрелка, еще нужно перевести в обычные значения. Если шкала градуирована, например, от 1 до 10, то при включении каждого режима отображаемый результат необходимо умножить на заданный коэффициент.

• 200, 2000, 20к, 200к, 2000к. Такая запись используется на электронных мультиметрах и показывает, в каком диапазоне можно измерить сопротивление при установке переключателя в определенное положение. Приставка «к» обозначает приставку «кило», которая в унифицированной системе измерений соответствует числу 1000. Если выставить мультиметр на 200к и он показывает число 186, это означает, что сопротивление равно 186000 Ом.
• Ом — Если на корпусе омметра есть только такой значок, то мультиметр способен автоматически определять диапазон. Циферблат такого прибора обычно может отображать не только цифры, но и буквы, например, 15 кОм или 2 МОм.

Первые два способа маркировки шкалы имеют прямую зависимость между точностью отображения результатов и их погрешностью. Если сразу включить максимальный диапазон, то сопротивление порядка 100-200 Ом скорее всего будет отображаться неправильно.

Тестовые выводы прибора должны быть вставлены в соответствующие гнезда — черный в «СОМ», а красный в тот, возле которого среди прочих обозначений есть значок «Ω».

Целостность проводов — проверка целостности участка электрической цепи

Существует два способа прозвонки проводов мультиметром, применение которых зависит от наличия звукового сигнала в приборе. Эта функция, если она есть, на разных устройствах может включаться разным положением переключателя — поэтому нужно обращать внимание на значки, которые нарисованы на корпусе устройства.

Зуммер показан в виде точки, справа от которой нарисованы три полукруга, каждый из которых больше предыдущего. Такой значок нужно искать либо отдельно, либо над наименьшим номером сопротивлений, либо возле значка диода, который отображается в виде стрелки на линии, острым концом упирающейся в другую линию, перпендикулярную первой линии.

Если включить тестер в режим прозвонки, он подаст звуковой сигнал, если сопротивление измеряемого проводника меньше 50 Ом. В некоторых устройствах это может быть 100 Ом, так что если нужна точность, то нужно сверяться с паспортом устройства.

Наглядно про целостность проводов на видео:

Процедура набора проста и интуитивно понятна – установите переключатель напротив значка зуммера и коснитесь щупами концов проводника, который хотите «прозвонить»:

• Если провод цел, мультиметр издаст звуковой сигнал.
• Если провод цел, но из-за его длины сопротивление больше того, при котором звучит зуммер, то на дисплее появится цифра, показывающая его значение.
• Если сопротивление значительно превышает диапазон, на который рассчитан данный режим работы, то на дисплее будет отображаться единица — значит, нужно перевести переключатель в другой режим и повторить измерение.
• Если целостность провода нарушена, то индикации не будет.

Если аналоговый мультиметр используется для «прозвонки» проводников без звукового сигнала, то он устанавливается на минимальный диапазон измерения — если при касании щупами провода стрелка показывает значение, стремящееся к нулю, то провод нетронутый. То же самое касается цифровых инструментов без зуммера.

Перед проверкой сопротивления проводников необходимо сначала всегда провести тест самого устройства — прикоснуться щупами друг к другу. Также нужно проверить, как прибор реагирует на тело человека — у некоторых людей сопротивление достаточно низкое и если руками прижать концы провода к щупам, то прибор может показать, что проводник цел, даже если он не является.

Проведение замеров сопротивления и какие нюансы могут возникнуть

Щупы мультиметра подключаются к одним и тем же гнёздам и в целом измерение сопротивления производится практически так же, как и прозвонка проводов, но т.к. целостность проводника, этот процесс имеет некоторые особенности.

• Выбор границ измерения. Когда измеренное сопротивление хотя бы приблизительно известно, регулятор устанавливает ближайшее большее значение (если мультиметр не определяет его автоматически). Если сопротивление точно неизвестно, то начинать измерения стоит с наибольшего значения, постепенно переключая мультиметр на меньшее.

• Когда нужна точность, необходимо обязательно учитывать ошибки. Например, если на резисторе указано сопротивление 1 кОм (1000 Ом), то, во-первых, необходимо учитывать допуски на его изготовление, которые составляют 10%. В результате действительные числа могут находиться в диапазоне от 900 до 1100 Ом. Во-вторых, если взять тот же резистор и выставить мультиметр на максимальное значение, например 2000 кОм, то прибор может показать единицу, т. е. 1000 Ом. Если после этого перевести переключатель в положение 2 кОм, то, скорее всего, прибор покажет другую — более точную цифру, например, 0,97 или 1,04.
• Если нужно проверить сопротивление детали, которая впаяна в плату, то хотя бы один из ее выводов должен быть пропаян. В противном случае прибор покажет неверный результат, так как с большой долей вероятности на схеме параллельно проверяемой детали присутствуют другие проводники.

Если проверяется элемент с несколькими выводами, то эта деталь должна быть полностью выпаяна из схемы.

• Тело человека проводит ток и имеет определенное электрическое сопротивление. Поэтому, как и в случае впаянных в плату деталей, необходимо исключить возможность их контакта с посторонними предметами – в данном случае это руки измеряющего. В крайнем случае можно прижать контакт к щупу пальцами одной руки, а вот прикасаться к другому категорически недопустимо — результат измерения в этом случае будет заведомо неверным.

• В некоторых случаях необходимо учитывать сопротивление контактов — даже чистый припой или ножки неиспользуемых радиодеталей со временем могут покрыться оксидной пленкой, поэтому желательно как минимум зачистить или поцарапать место контакта минимально с концом зонда.

Как проверить сопротивление провода наглядно показано на видео:

Как измерить сопротивление мультиметром — резюме

Управление современными цифровыми мультиметрами, да и большинством аналоговых, сделано максимально удобным для оператора и не требует глубоких знаний. Интуитивно понятно даже непрофессионалу без специального образования – зачастую для того, чтобы правильно освоить и использовать прибор, достаточно вспомнить школьные уроки физики по построению и проверке электрических цепей. потому что они в любом случае «вылезут наружу» в процессе использования мультиметра. 8 Ом. Поскольку материалы, которые мы хотим измерить, выходят далеко за рамки этого, я намеревался подключить материал параллельно другому сопротивлению и просто добавить один шаг расчета, чтобы получить желаемое значение, но что, если образцы не могут быть подготовлены таким образом, есть ли другие альтернативы? присвоить измерение для диапазона мультиметров?

• Мультиметр
• Измеритель сопротивления

\$\конечная группа\$

5

\$\начало группы\$

Если сопротивление объектов, которые вы хотите измерить, значительно превышает то, что вы можете измерить с помощью цифрового мультиметра, то параллельное подключение шунтирующего резистора для его корректировки быстро превратит небольшие ошибки измерения в большие ошибки при тестировании устройства.

Вам лучше вернуться к первоначальным принципам и разработать собственную систему измерения. Для небольшого количества ГОм вы можете купить резисторы уровня ГОм и использовать операционный усилитель CMOS с очень низким током смещения в качестве буфера. Измерение напряжения в стиле Уитстона также будет работать.

Для еще более высоких сопротивлений измерение скорости разряда хорошего конденсатора из ПТФЭ (т. е. измерение напряжения, отсоединение, затем еще раз через минуту), шунтированного образцом, позволит вам наблюдать очень малые токи.

\$\конечная группа\$

3

\$\начало группы\$

Давайте посчитаем. Резистор 1 ГОм параллельно резистору 100 МОм, результат 90,90 МОм. Резистор 2 ГОм вместо этого равен 95,238 МОм.

Большое изменение сопротивления ГОм приведет к небольшому изменению параллельного соединения. Точное измерение резисторов ГОм таким образом невозможно.

\$\конечная группа\$

\$\начало группы\$

Вместо этого измерьте ток и напряжение. И рассчитать сопротивление с R = U / I.

(По крайней мере, если ток и напряжение находятся в пределах диапазона цифрового мультиметра)

\$\конечная группа\$

\$\начало группы\$

Вот как можно использовать источник постоянного напряжения (< 50 В), цифровой мультиметр с входным сопротивлением около 10 МОм (для измерения тока с помощью функции напряжения) и калькулятор для расчета сопротивления образца.
