Как рассчитать мощность электрокотла: Расчет мощности котла отопления. Подбор мощности. Калькулятор

Содержание

Расчет мощности электрического котла для отопления дома



Нексолько простых способов как рассчитать мощность электрокотла для отпления дома

Отопление частного дома электричеством – это всегда достаточно затратная задача. Правильный выбор мощности электрического котла позволит получить комфортные условия проживания и существенно сэкономить электроэнергию.

Неправильно подобранный электрокотел с маленькой мощностью будет работать постоянно, не выключаясь, а во время сильных морозов не обеспечит вам необходимое тепло. Слишком мощный котел будет просто потреблять большое количество электроэнергии. Используя различные методы расчета можно идеально точно подобрать мощность котла. Существуют сложные методики расчета учитывающие сотни различных параметров, но для того чтобы определить с начальными цифрами можно использовать более простые методы.

Первый способ – самый простой. На практике установлено, что для обогрева 10 квадратных метров частного дома необходима мощность котла в 1 кВт. То есть для частного дома площадью в 160 метров как минимум необходим котел мощностью 16 кВт. Котел с минимальным значением мощности не всегда справляется со своими задачами. Особенно если в вашем регионе бывают сильные заморозки то стоит к мощности котла добавить запас в 10-20 процентов. Таким образом примерно можно считать, что для дома площадью 160 м необходим электрический котел мощностью 18-19 кВт. Это очень приблизительный метод расчета мощности. Он не учитывает степень утепления дома, количество окон, дверей. А самое главное, что данный метод не учитывает высоту потолков.

Второй способ более точный, так как он основан не на площади, а на объеме обогреваемого помещения. По нормам отопления считается что для отопления 1 кубического метра помещения необходимо 40 Вт мощности котла. Если предположить, что площадь дома 160 квадратных метров, а высота потолков в доме составляет 3 метра, то получим следующие данные: 160 х 3 х 40 = 19200 Вт. То есть более точный расчет показал, что необходим котел мощностью 19,5 кВт. Выбрать модель котла с необходимой мощностью можно тут.

Третий способ расчета мощности предусматривает учет потерь тепла из-за окон и дверей. На каждое окно в доме необходимо добавлять 100 Вт мощности к котлу, на входную дверь – 200 Вт. То есть если в доме 7 окон и 1 входная дверь, то необходимо добавить к мощности котла 0,9 кВт. Также можно учитывать коэффициент региона. В зависимости от места проживания (южные или северные регионы он может быть от 0,7 до 1,9). В случае сильных зимних морозов необходимо добавлять до 20 процентов мощности. Кроме всего этого можно посчитать площадь окон, толщину стен, степень утепления дома и т.д.

Такие сложные расчеты, учитывающие десятки различных параметров самостоятельно проводить нет смысла и стоит доверить профессиональным компаниям которые занимаются проектированием и установкой систем отопления. Если вам необходимо купить электрический котел, то достаточно примерно посчитать его мощность, чтобы определиться с ценой и моделью. Большой ассортимент самых раных моделей электрических котлов (как 220В так и 380В) представлен на сайте ]]>centrosnab. com.ua]]>.

Как рассчитать мощность электрокотла отопления по площади и объему

Для обогрева жилых и офисных помещений используется оборудование с электрическим нагревателем воды. Для обеспечения баланса температуры и энергопотребления производится расчет электрокотла. При определении рабочих параметров учитывается не только площадь комнат, но и физические свойства материалов стен, пола и потолка помещения.

СодержаниеПоказать

Что такое мощность электрокотла

Электрический котел представляет собой резервуар с теплообменником, через который прокачивается водопроводная вода или специальный теплоноситель, обладающий повышенными тепловыми характеристиками.

Котел подключается к бытовой сети переменного тока, нагревает он воду ТЭНами или электродами, изолированными от воды. В конструкции оборудования предусмотрен регулятор температуры.

Потребляемая мощность зависит от степени охлаждения теплоносителя при циркуляции по радиаторам отопления в здании. Часть энергии расходуется на тепловые потери в конструкции котла (нагрев стенок или защитных кожухов нагревательных элементов). На внешней части оборудования устанавливается информационная табличка, на которой указаны рабочие параметры изделия и потребляемая мощность.

Способы определения мощности электрокотла

Расчет рабочей мощности котла отопления выполняется для обеспечения сбалансированной системы отопления, способной поддерживать комфортную температуру в помещении при различных внешних условиях.

Оборудование должно обеспечивать равномерный прогрев комнат, изменение направления ветра не должно оказывать негативного воздействия на условия в помещениях. Перед выбором оборудования владельцу дома необходимо знать, как рассчитать мощность электрокотла с учетом особенностей помещения.

Для расчета применяются 2 основные методики:

  • по площади дома или комнат, подключенных к контуру отопления и котлу;
  • по объему помещений.

Вспомогательная методика определения мощности по контуру горячего водоснабжения предназначена для расчета дополнительной производительности. Полученный параметр суммируется с предварительно рассчитанным значением энергопотребления для отопления дома.

Затем проверяется способность электрической проводки, подведенной к зданию, выдержать максимальную нагрузку при работе нагревательных элементов котла.

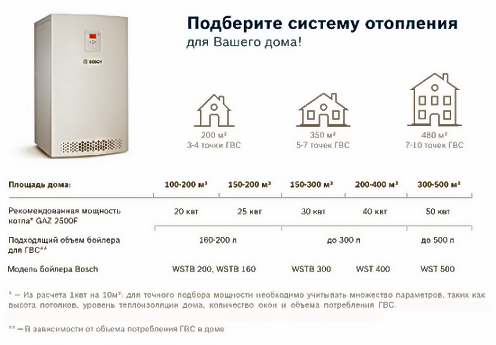

Расчет котла по площади дома

Базовой методикой является определение мощности электрического котла отопления по площади помещений. Для определения значения используется базовое значение мощности, необходимой для обогрева комнаты площадью 10 м².

Коэффициент не зависит от климатической зоны, грубо считается, что для прогрева 10 м² необходимо затратить мощность 1 кВт. Коэффициент не учитывает теплопроводность материалов стен и высоту помещения, поэтому для уточнения расчета применяются дополнительные поправочные коэффициенты, определенные опытным путем.

Например, при высоте потолка более 2,7 м вводится дополнительный поправочный параметр, равный отношению фактической высоты к значению 2,7 м. Климатический коэффициент зависит от места расположения дома, значение находится в интервале от 0,7 для южных регионов до 2,0 - северных районов. Если нагревательный узел будет использоваться и для горячего водоснабжения, то к полученному показателю добавляется запас мощности 25-30%.

Существует другой способ подсчета, основанный на формуле S*K*100, где параметр S является площадью помещений, а K представляет собой коэффициент тепловых потерь, изменяющийся в зависимости от минимального порога температуры воздуха. За базовое значение взята цифра 0,7, используемая в местности с минимальной температурой -10°С. При понижении климатической нормы на каждые 5°С коэффициент увеличивается на 0,2.

Метод не применяется при расчете котла для помещений со следующими особенностями конструкции:

  1. Наличие пластиковых или деревянных окон с дублированным стеклопакетом.
  2. Использование дополнительного теплоизоляционного слоя толщиной от 150 мм, расположенного внутри или снаружи кирпичной стены (толщиной 2 размера кирпича).
  3. Сохранение неотапливаемого чердачного помещения и отсутствие теплоизоляционного материала на отделке крыши.
  4. Увеличение высоты жилых комнат до 2,7 м и более.

Расчет мощности котла по объему

Расчет мощности электрического котла отопления по объему жилых помещений базируется на коэффициенте тепловых потерь, который составляет:

  1. От 0,6 до 0,9 - для строений из кирпича с улучшенной теплоизоляцией. В доме применяются пластиковые 2-камерные окна, может использоваться крыша из теплоизолирующего материала.
  2. От 1 до 1,9 - для зданий, построенных из кирпича (двойная кладка), со стандартной кровлей и деревянными окнами.
  3. От 2 до 2,9 - для помещений с ухудшенной теплоизоляцией (например, со стенами толщиной в 1 кирпич).
  4. От 3 до 4 - для зданий, построенных из древесины или выполненных из гофрированного металлического листа со слоем теплоизолирующего материала.

При расчете используется формула вида V*K*T/860, где учитывается объем дома V, поправочный коэффициент K и разница температуру внутри дома и снаружи помещения. Для расчета берется минимальная температура воздуха, характерная для местоположения дома.

Полученное значение является избыточным, но в случае длительных морозов удастся поддерживать температуру в доме в заданных параметрах. Приведенная методика расчета мощности электрокотла для отопления дома не учитывает подачи дополнительной теплой жидкости для мытья посуды или душевой кабины.

Для жилых помещений в панельных или кирпичных домах расчет ведется по нормативам СНиП. Правила закладывают необходимую мощность для нагрева 1 м³ воздуха в пределах 41 и 34 Вт (для дома из панелей и силикатного кирпича, соответственно).

Затем владелец помещения проводит замеры высоты и площади, к полученному значению добавляется страховой запас 10% (на случай понижения температуры воздуха в зимнее время). При установке энергосберегающих окон допускается устанавливать котел с мощностью менее расчетной.

Для угловых помещений учитывается количество стен, контактирующих с улицей. Если на внешнюю сторону дома выходит только 1 стена, то требуется применять коэффициент 1,1. Каждая дополнительная стена увеличивает значение корректирующего параметра на 0,1. Для снижения тепловых потерь рекомендуется проанализировать помещение специальным прибором, а затем смонтировать слой изолятора.

Расчет для ГВС

Расчет электрокотла для отопления частного дома, одновременно используемого для горячего водоснабжения, учитывает следующие факторы:

  1. Количество и температура теплой воды, необходимой для обеспечения жизнедеятельности проживающих в помещении людей.
  2. На основании первого параметра определяется объем горячей воды +90°C, которая затем разбавляется потоком холодной жидкости для получения теплой.
  3. На основании полученного значения осуществляется расчет электрического котла. При определении параметров не учитывается понижение температуры водопроводной воды в зимнее время.

Например, жилой дом ежесуточно потребляет 200 л теплой воды (Vг) прогретой до +40°С (Tг). Предполагается получение необходимой температуры путем смешивания горячей и холодной воды. Владелец планирует приобрести котел, прогревающий жидкость до +95°С (Tк), в линии холодного водоснабжения подается вода с температурой +10°С (Tх).

Объем горячей воды определяется по формуле

Vг*(Tг-Tх)/(Tк-Tх)=200*(40-10)/(95-10). Расчет показывает, что для обеспечения подачи горячей воды в сутки требуется прогреть 71 л жидкости до температуры +95°С.

Дальнейший расчет ведется на основании коэффициента удельной теплоемкости воды (4,218 кДж на каждый кг при прогреве на 1°C), веса жидкости и разницы температур. Полученное значение затем переводится по таблицам в киловатты, рекомендуется округлять параметр в сторону увеличения.

Для описанной выше ситуации требуется дополнительная мощность около 5 кВт. Полученное значение подразумевает прогрев воды за 1 час, если жидкость используется равномерно в течение дня, то допускается снизить дополнительные энергозатраты в 2 раза.

Экономичный электрокотел и расчет его мощности для отопления дома

Правильный расчет тепловой мощности электрического котла отопления начинается с определения потерь тепла дома.

Методы определения мощности

Величину этих потерь можно рассчитать с помощью различных методов, самые простые из которых:

  1. Позволяет определить величину потерь тепла дома, зная только площадь.
  2. Позволяет установить тепловую мощность экономичного электрокотла с высоким КПД, используя объем.

Все электрические котлы отличаются тем, что способны превратить 100% электрической энергии в почти 100% тепловой. Не имеет значения, нагревает он воду ТЭНами, электродами или катушками индуктивности. Благодаря этой особенности после определения потерь тепла дома, не нужно корректировать эту цифру, учитывая КПД котла отопления.

Для сравнения можно взять твердотопливный котел, имеющий КПД 90%. Если 1 кг дров выделяет 3 кВт/ч, это означает, что в теплосеть попадет только 3х0,9 = 2,7 кВт/ч. В случае с электрическими устройствами 3 кВт/ч электроэнергии будут преобразованы в 3 кВт/ч тепловой энергии.

Расчет мощности котла по площади

Для отопления каждого 1 кв. м нужно создавать 100 Вт тепла. Расчёт по формуле:

где S является площадью дома,

k представляет собой коэффициент, определяющий потери тепла в зависимости от температуры воздуха за окном. Для регионов, в которых зимой температура воздуха не опускается ниже -10 °С, он составляет 0,7. Он растет по мере снижения градусов за окном. На каждые 5 °С он становится больше на 0,2. Для регионов, в которых зимой термометры показывают -35 °С, k составляет 1,2.

Если нужно отопить дом, который имеет площадь 115 кв. м и находится в зоне, где минимальная зимняя температура составляет -20 °С, то в нем нужно установить экономичный электрокотел с мощностью 115*1,1*100 = 12 650 Вт = 12,65 кВт.

Такой расчет не всегда является правильным потому, что на потери тепла влияет много факторов. Он подходит для дома, который имеет:

  1. Окна с двойным стеклопакетом и площадью не более 30% площади всех комнат.
  2. Среднюю теплоизоляцию (толщина стены равна длине 2 кирпичей, утеплитель толщиной в 15 см).
  3. Холодный чердак.
  4. Комнаты, высота которых равна 2,5 м.

Здесь не учтены внешние стены потому, что даже при 1 такой стене корректирующий коэффициент должен составлять 1,1. Для 2 стен он является  1,2, 3 – 1,3 и т. д.

Для отопления вышеупомянутого дома нужно использовать экономичный котел отопления, имеющий мощность 12,65*1,4 = 17,71 кВт/ч. Лучше использовать устройство, которое способно выдать 20 кВт/час.

Факторы, влияющие на тепловую мощность

  1. Количество внешних стен.
  2. Тип окон.
  3. Уровень теплоизоляции стен.
  4. Площадь окон.
  5. Высота помещений.
  6. Наличие утепленного чердака.

Обычные окна со стандартным остеклением позволяют выйти наружу 27% тепла. При таких окнах результат, полученный с помощью вышеописанной формулы, нужно умножать на 1,27. Для окон с тройным пакетом корректирующий коэффициент составляет 0,85.

Такие же коэффициенты применяются для плохо и очень хорошо утепленных стен соответственно. Когда площадь окон составляет 40% от площади помещения, через окна может выйти дополнительных 10% тепла. Коэффициент составляет 1,1. С дальнейшим ростом соотношения площади окон и площади пола на 10% он поднимается на 0,1.

Высоту помещения стоит брать в расчет тогда, когда она превышает 2,5 м. Для этой цифры корректирующий коэффициент равен 1. С дальнейшим увеличением высоты на 0,5 м он становится больше на 0,5. Для 4-метровых стен он равен 1,15. При наличии холодного чердака, полученную цифру корректировать не нужно. Если же он утеплен или сверху находится отапливаемое помещение, то результат умножают на 0,9 или 0,8.

Расчет котла по объему

Чтобы рассчитать мощность, применяют такую формулу:

где V является объемом дома,

К – коэффициент, показывающий потери тепла в зависимости от теплоизоляции. Имеет следующие значения:

  • 0,6-0,9 – для домов, в которых конструкция является улучшенной, стены  кирпичные и покрыты двойной теплоизоляцией, окна имеют двойной стеклопакет и относительно небольшую площадь, крыша сделана из теплоизоляционного материала;
  • 1-1,9 – для домов, которые характеризуются двойной кирпичной кладкой, небольшим количеством окон и крышей, имеющей обычную кровлю;
  • 2-2,9 – для зданий с небольшой теплоизоляцией, то есть тепло задерживают окна и крыша с упрощенной конструкцией, стены с толщиной, равной длине 1 кирпича;
  • 3-4 – для деревянных конструкций или зданий, стены которых представляют собой гофрированный металлический лист.

ΔТ является разницей между желанными градусами внутри помещения и температурой за окном.

Для примера будет взят вышеупомянутый дом. Его объем V = 115*2,5 = 287,5 куб. м. ΔТ = +20 – (-20) = 40 °С. Тогда P = 287,5*1,9*40/860 = 25,4 кВт/час.

Оба метода не учитывают наличие в доме косвенного бойлера с хорошим КПД. Если он есть, то полученный результат нужно умножить на 1,2-1,3.

Расчет мощности для ГВС

Он проводится в следующей последовательности:

  1. Определяется объем теплой воды, которой пользуются все члены семьи.
  2. Определяется объем горячей воды (90-95 °С), которую будет разбавлять проточная вода, чтобы образовалась жидкость, имеющая комфортную температуру.
  3. Рассчитывается дополнительная мощность котла.

Пусть в доме живет семья, которая за сутки использует 150 л теплой воды, то есть жидкости с температурой 37 °С. Такая вода будет подаваться после смешивания горячей и проточной воды. Объем горячей воды определяют по формуле:

где

  • Vв является объемом востребованной теплой воды,
  • Тж – желаемая температура теплой воды на выходе из крана,
  • Тп – температура проточной воды,
  • Тг – температура нагретой жидкости в косвенном бойлере.

Для вышеупомянутого примера Vв = 150 л, Тп = 8 °С, Тж = 37 °С, Тг = 95 °С. Vг = 150*(37-8)/(95-8) = 50 л. Это означает, что для дома хватит бойлера на 50 л.

Формула определения дополнительной мощности такова:

где с является удельной теплоемкостью воды (всегда равняется 4,218 кДж/кг*К),

m – масса воды,

ΔT представляет собой разницу между температурами нагретой и проточной воды.

Рд = 4,218*50*(95-8) = 18 348,3 кДж. В пересчете на кВт/ч эта цифра составляет 5,1 кВт/ч.

Для отопления дома нужно приобрести электрокотел отопления с мощностью 20+5,1 = 25,1 кВт/час. Это в том случае, если вода в котле должна нагреваться за 1 час. Если ее нужно нагревать за 2, то можно установить котел, мощность которого равна 20+2,55 = 22,55 кВт/час.

Как рассчитать мощность электрического котла для дома или квартиры?

Перед покупкой любого отопительного оборудования каждый клиент уточняет основные характеристики устройства и то, как они соответствуют нужным требованиям. Главным таким показателем можно смело назвать мощность электрокотла. Зная ее каждый сразу определит, подходит ли модель для его нужд или нет. Для того, чтобы оперировать хотя бы приблизительными цифрами, нужно заранее их просчитать. Также важно понимать, от каких факторов они зависят.

Подбор мощности в зависимости от квадратуры

Самым простым методом считается расчет нужной мощности электрического котла, основанный на площади помещения, которое планируется обогревать. Так, в зонах, где климат мягкий, необходимо использовать пропорцию 100 Вт на 1 кв. м. В южных или северных регионах показатели могут отличаться на 20 единиц.

Конечно же, такой подход не является правильным. Но чтобы не мерзнуть зимой, лучше купить установку с большими показателями. Как правильно рассчитать мощность электрического котла, имея только площадь? Очень просто. Правда для этого еще необходимо знать удельный коэффициент, чтобы вычислить регион. Для теплых широт он составляет 0,7. Средние используют 1,2. А северные – 2.

Важно! Обязательно нужно помнить, что в случае неправильного определения, будет затрачиваться лишняя электроэнергия. Это может заметно увеличить операционные расходы.

Для вычисления мощности установки, нужно подставить значения в формулу: W=S*K, где

W – вычисляемый параметр оборудования;

S – площадь помещения, которое нужно обогреть;

K – коэффициент.

Подход не является идеальным. Но при этом он берет во внимание реальные климатические условия, которые напрямую влияют на скорость остывания здания.
*

*
Нередко встречаются ситуации, когда хозяин дома или квартиры установил котел большой мощности. И при этом в помещении все равно холодно. Несмотря даже на то, использование какого оборудования предусмотрено – электрического или газового котла.

Первым делом это зависит от невозможности сдерживания энергии внутри сооружения.

Подбор мощности в зависимости от теплопотерь

Итак, уже понятно, что мощность электрического котла выбирается, не только отталкиваясь от имеющейся квадратуры. Так как этот показатель не охватывает ситуацию полностью, за что хозяин дома или квартиры может поплатиться в будущем.

Во время выбора агрегата, необходимо обязательно учитывать теплопотери. Так, например, если здание имеет явные элементы, через которые уходит энергия – установлены панорамные окна, имеются щели в дверях – отапливать такое сооружение будет сложно, независимо от установки. Особенно если используются электрические котлы малой мощности.

Важно понимать, что агрегат должен вырабатывать тепла больше, чем теряет помещение. При этом нужно учитывать, что энергия выходит из дома постоянно, а значит и оборудование будет работать всегда. Это точно недопустимо. Любой нагреватель обязательно должен отдыхать. А потому рассчитывать мощность котла нужно с запасом. Все дело в том, что при постоянной работе установка быстро выйдет из строя. А это довольно неприятно, особенно когда на за окном мороз.

Перед покупкой котла нужно определить теплопотери здания, так как это напрямую будет влиять на потребляемый ресурс, а точнее – на его количество. Понадобится такая информация:

  • материал, из которого сделаны стены и перекрытия;
  • их толщина;
  • площадь окон и число камер.

Все сырье имеет разную теплопроводимость. Ее можно посмотреть в соответствующей таблице:


*
Для того, чтобы определить нужные нам цифры, необходимо взять толщину и разделить на коэффициент теплопроводимости того или иного сырья. Для каждого компонента расчет производится отдельно. После этого все цифры нужно сложить.

Затем, как мы узнаем отдельные элементы, берется расчетный общий показатель. Для этого нужно площадь отапливаемого помещения умножить на разницу температур в доме и на улице. Полученный результат делится на общее теплосопротивление. При этом дельта берется для максимальных показателей.

Такой подход позволит вычислить самые точные параметры для оборудования. Поэтому не стоит лишний раз лениться, а пользоваться именно этим методом. Конечно же на него нужно потратить гораздо больше времени, но зато результат будет максимально приближенным к истине.

Подбор мощности в зависимости от теплоносителя

*

Чтобы правильно выбрать электрический котел, важно также помнить о теплоносителе, с помощью которого и будет проводится отопление. Для вычисления нам нужно знать:

  • его объем;
  • какая именно жидкость;
  • схему разводки.

Стоит отметить, что последний фактор можно назвать незначительным. Тем не менее он все же способен немного поменять общую картину.

А вот первый – объем – важный параметр. Например, вычислив максимально точную мощность, которую должен иметь электрический котел, не был учтен теплоаккумулятор. А такой бак помещает в себе много жидкости – в среднем не менее 300 литров. В результате система будет плохо работать.

Важно! Для нагревания одного литра воды электрический котел тратит 0,001 кВт энергии в час.

Установка поднимает температуру жидкости до установленного пользователем уровня. Для примера возьмем показатель в 40 градусов. Так, в случае первого запуска теплоноситель будет прогрет максимум до отметки в 20 единиц по Цельсию. После достижения поставленной цели электрическая установка отключится с помощью автоматики. Либо внешний датчик сделает это. В первую очередь зависит от «начинки» и модели.

Стоит понимать, что, если в системе вместе с тепловым аккумулятором будет много жидкости и при этом производительность оборудования окажется небольшой – ему придется работать всегда. А это неприемлемо. Обязательно нужно знать, что использование в системе отопления антифриза также создает лишнюю работу агрегату. Ведь такие смеси имеют меньшую теплопроводимость. А это увеличит потребление энергоресурсов и длительность работы, что не является положительным моментом.

При расчете мощности котла обязательно нужно учитывать теплопотери. Кроме того, необходимо уточнить у специалиста, сможет ли та или иная модель справиться с имеющимся количеством теплоносителя. Конечно же, можно все вычисления провести быстро и максимально просто, но тогда во время использования агрегата скорее всего появятся проблемы.

Расчет мощности электрического котла отопления

Бывают ситуации, когда единственным постоянным источником тепловой энергии является электричество. В этом случае для обогрева жилых помещений приходится использовать электрокотлы, которые сами по себе приборы хорошие и функциональные, но работают на достаточно недешевом виде энергоносителя.

Вот поэтому некоторых граждан, которые находятся в подобной ситуации, и интересует, как можно точнее сделать расчет мощности котла, что работает, используя электричество. Ведь не хочется переплачивать как за расход энергоносителя, так и за сам электрокотел для отопления при его покупке.

Чтобы удовлетворить подобный интерес, мы ниже разберемся, как рассчитать мощность электрического котла, а также за счет чего можно снизить расход потребляемой энергии при отоплении жилья.

Профессиональный расчет котла по мощности

Когда расчет необходимой для эффективного отопления дома мощности электрокотла проводят профессионалы-теплотехники, они учитывают большое количество факторов. По сути, тепловая производительность котла должна соответствовать, а еще лучше немного превышать, суммарные теплопотери здания, которые имеют место в моменты пиковых снижений внешних температур.

Основой расчета при определении тепловых потерь дома является его внутренний объем, а если точнее, кубатура каждого обособленного помещения в нем. Однако, и это понятно, в разных помещениях при одинаковом их объеме будут различные показатели суммарных потерь тепла, которые зависят от:

  • региона, в котором расположен дом, вернее среднесезонных температур и их пиковых снижений, характерных для данной местности;
  • теплопроводности внешних стен, потолочных перекрытий, степени теплоизоляции пола;
  • площади окон, их состояние и энергосберегающие способности;
  • площади дверных проемов, выходящих наружу;
  • эффективности работы системы отопления (способ разводки труб; схема подключения батарей, их тип, количество, теплоотдача)

Понятно, что, будучи непрофессионалом, учесть все эти данные очень тяжело, тем более для того, чтобы определить, скажем, теплопроводность стены или энергоэффективность окна, нужно применять специальное измерительное оборудование. Поэтому часто для расчета необходимой для полноценного отопления мощности электрокотла пользуются упрощенными формулами, а результаты вычислений корректируют с помощью поправочных коэффициентов.

Упрощенные способы расчета электрокотлов

Более простые методы расчета суммарного количества тепла, необходимого для отопления здания, предполагают использование в вычислениях таких данных как площадь помещений или их объем. Понятно, что о точности подсчетов речь в этом случае не идет, но хотя бы есть возможность приблизительной оценки того, какой производительности стоит приобретать электрокотел.

Если рассчитываются теплопотери по площади, нужно найденную величину (умножить длину на ширину помещения) в метрах увеличить в сто раз. Так мы найдем потребность здания в тепловой энергии, выраженную в ваттах. Чтобы перевести в киловатты, следует имеющееся число разделить на 1000.

По объему мощность электрокотла вычисляется так: сначала стоит найти кубатуру (длина х ширину х высоту) в метрах и умножить полученную величину на 40. Это, опять же, ватты, которые нужно перевести в киловатты тем же образом.

Первый способ более точен при высоте потолка 2,40-2,60 м. Если имеют место другие размеры, лучше применять второй способ.

Понятно, что электрический котел будет обогревать весь дом. Поэтому найденные данные по каждому помещению нужно просуммировать.

Для того, чтобы найденные в результате расчетов результаты были более достоверны, можно применять некоторые уточняющие коэффициенты. Дело в том, что приведенные выше упрощенные вычисления справедливы, если в помещении одно окно (стандартных размеров, то есть приблизительно 1,5 м2), и также одна наружная стена. В том случае, когда комната угловая, полученный результат стоит умножить на 1,1. Еще одно окно дает такую же поправку. Однако есть не только повышающие коэффициенты, но и понижающие. Если наружная стена эффективно утеплена, применяется коэффициент 0,9. В том случае, когда проводилась теплоизоляция еще и пола, и потолочных перекрытий, а также установлены качественные энергосберегающие окна, можно от суммарного результата вычесть до 25%.

Как уменьшить расход электроэнергии, потребляемой электрокотлом

Мощность самого котла на расход сильно не влияет. Напротив, есть смысл приобретать водонагреватель немного более производительный, чем требуется согласно подсчетам. В таком случае будет, во-первых, запас производительности на случай, скажем, неожиданно сильного снижения уличной температуры, во-вторых, так нивелируются возможные просчеты и погрешности при вычислениях.

Современные котлы все оборудованы системой терморегуляции, поэтому, применяя более мощный агрегат, расход энергоносителя не увеличится. Более того, известно, что КПД всех нагревательных электроприборов падает с повышением нагрузки. Поэтому самый большой расход электричества будет в том случае, если котел будет работать «на износ». Поэтому стоит купить немного более мощный котел, переплатив один раз, а затем экономить на расходе энергоресурса.

Также уменьшить расход можно, соответственно снизив потери тепла в здании. Для этого стоит провести качественные теплоизолирующие мероприятия.

Надеемся, что изложенная выше информация поможет не только рассчитать необходимую производительность электрического котла, но и сделать правильный выбор при его покупке.

Статья о правильном расчете мощности электрического котла для дома

Если Вы оказались здесь, значит задались вопросом: как рассчитать мощность электрокотла? Электрическое отопление – пожалуй, самый удобный и безопасный способ обогреть дом. С его обслуживанием справится любой, кто умеет включать электроприборы в розетку и нажимать кнопку питания. Увы, у такого вида отопления есть существенный недостаток – это не всегда дешево. Поэтому прежде чем приобретать и устанавливать отопительный прибор, сделайте предварительный расчет котла. Это позволит оценить его рентабельность и правильно подобрать необходимую мощность.

Простой расчет мощности электрокотла для частного дома

Начнем с самого простого (если не сказать примитивного) способа – это расчет электрокотла по квадратуре дома. Берем площадь дома и делим на десять. Полученная цифра и будет мощностью Вашего будущего котла.

Почему делим на десять? Потому что для отопления 10 м2 нормально утепленного дома расходуется 1 кВт тепла (о высоте потолков чуть ниже). Соответственно, если площадь Вашего дома 100 м2, то необходимая мощность котла составит 100 / 10 = 10 кВт.

Если сомневаетесь в качестве утепления, добавьте запас мощности 10-15%.

Кстати, у нас есть замечательная статья "Электрокотел | как выбрать и на что обратить внимание".

Расчет мощности электрокотла с учетом высоты помещения

Это тоже расчет электрического котла по площади, но более точная его версия, которая учитывает высоту потолка в Вашем доме. Разница с предыдущим вариантом может оказаться существенной, так как даже стандартная высота потолка в квартире колеблется от 2,5 до 3,2 м. То есть в доме площадью 100 м2 это дает разницу плюс/минус 50 м3, что равняется 2 кВт. Полбеды, если эти 2 кВт лишние. А если их не хватает, могут возникнуть проблемы с нагревом дома в дни (и ночи) морозов.

Предположим, высота потолка в доме 3 м. Считаем объем дома площадью 100 м2: множим наши 100 на 3 = 300 м3. Исходя из норм, на отопление 1 м3 расходуется 40 Вт. Тогда на весь дом нужно 300 х 40 = 1200 Вт.

Как видите, с учетом высоты потолка расчет электрокотла для дома дает уже мощность 12 кВт.

Расчет мощности электрокотла с учетом теплопотерь

Есть еще один способ рассчитать мощность электрокотла – для самых дотошных. Его лучше применять осторожно, так как есть риск перестараться и купить устройство раза в два мощнее, чем нужно для нормальной работы.

К полученной в предыдущем пункте мощности прибавляем величину теплопотерь, которые приходятся на каждую дверь и окно в доме. Считается, что одно окно теряет до 100 Вт, дверь – до 200 Вт. Так что если у Вас в доме 2 двери и 5 окон, придется накинуть еще 1 кВт.

Также можно учесть толщину и площадь всех стен и перекрытий. И, конечно же, теплопотери материала, из которых они изготовлены.

Кроме того, в особо холодных регионах мощность котла рекомендуют умножать на «региональный» коэффициент удельной мощности. Он зависит от того, живете Вы на юге или в Заполярье и может составлять от 0,7 до 2. Правда, в Украине это не имеет особого смысла – в большинстве регионов этот коэффициент близок к единице.

И еще. Если планируете использовать отопительный котел для обеспечения ГВС, увеличьте его мощность на 10-15%.

Статья по теме: “Как экономить на отоплении? | Советы экспертов”

А если все эти расчеты кажутся Вам слишком сложными, скучными и утомительными – звоните нам! Мы поможем посчитать и выбрать самую экономную модель под Ваш бюджет.

По ссылке можно ознакомиться со всем ассортиментом электрических котлов, посмотреть актуальные предложения, подробное описание, фото и почитать отзывы.

Как рассчитать электрокотел – расчет мощности котла для отопления

На чтение 5 мин. Просмотров 204 Опубликовано Обновлено

Чтобы отопить многоквартирный или частный дом, используются электрические котлы. Они различаются по мощности и функциональным особенностям. Перед покупкой оборудования необходимо правильно рассчитать мощность, которая должна быть у котла для полноценного обогрева помещения. В эти расчеты входят многие параметры, которые очень важно учитывать.

При неправильном выборе котла в помещении может не хватать тепла при суровых температурах.

Что такое мощность электрокотла

Под мощностью электрокотла понимают такую величину, которая включает в себя сразу несколько показателей: площадь помещения, климатическая мощность и коэффициент теплопотерь. Из всех этих величин складываются общие расчеты. Конечная цифра будет показывать то, с какими характеристиками необходимо приобрести котел.

Само оборудование состоит из следующих элементов:

  • теплоноситель;
  • резервуар с теплообменником;
  • ТЭН.

Изначально жидкость, поступающая из труб, прокачивается через резервуар и попадает в устройство водонагрева. Водонагреватель регулирует температуру самостоятельно и прекращает работу в необходимый момент, когда вода уже полностью нагрелась. На скорость этого процесса и влияет мощность котла.

Этот показатель зависит от того, как быстро охлаждается теплоноситель. При этом нужно учитывать ту энергию, которая затрачивается на обогрев предметов в помещении, поскольку к ним переходит значительная часть тепла.

Общие расчеты производятся по следующей формуле:

* * 1,25

– площадь отапливаемого помещения;

– климатическая мощность;

1,25 – степень теплопотерь.

Способы определения мощности электрокотла

Производить расчеты можно по-разному. Нужно просчитать все мелочи, используя при этом разные методы. Так можно гарантировать точность и безошибочность вычислений. Главная задача, с которой должно справляться оборудование, это обогрев всего помещения, а не только отдельных комнат.

В основном пользуются двумя методами стандартных расчетов:

  • по объему комнат и помещений;
  • по площади жилых комнат и домов, которые подключены к основному источнику отопления.

Также нужно удостовериться не только в мощности самого котла. Может не выдержать электрическая проводка при слишком огромной мощности и выйти из строя. По этой причине очень важно просчитать все параметры несколькими способами.

Расчет мощности котла по площади дома

Данный способ является базовым и применяется довольно часто. За основу берут помещение площадью 10 кв.м. Но коэффициент не учитывает очень много важных параметров. Например, в расчет не берется теплопроводность стен комнат. Чтобы обогреть 10 кв.м. необходимо потратить 1 кВт мощности. Исходя из этого и производятся расчеты.

Учитывается еще и коэффициент тепловых потерь, который приравнивается к значению 0,7. Например, площадь помещения 170 кв.м. Без учета коэффициента число 170 нужно разделить на 10, получится 17 кВт. Это значение умножаем на 0,7, результатом и будет требуемая мощность – 11,9 кВт.

Не подходит для расчета в следующих комнатах и помещениях:

  • если потолок выше, чем 2,7 метра;
  • в случае, когда есть пластиковые или деревянные окна с двойным стеклопакетом;
  • отсутствие теплоизоляции или наличие чердака без отопления;
  • наличие дополнительной теплоизоляции толщиной более 1,5 см.

Во всех этих случаях расчеты таким способом будут неверные.

Расчет мощности котла по объему комнаты

В данных вычислениях ключевую роль играет объем комнаты. Для этого способа применяют следующую формулу:

(V * K * T) / S

V – показатель объема дома;

K – коэффициент поправок;

T – разница температур внутри и снаружи помещения;

S – площадь помещения.

Такой показатель, как коэффициент, для каждого здания индивидуален. Все зависит от предназначения комнат, метража и материалов, из которых сделано здание. Распределяется величина по следующим категориям:

Коэффициент Назначение
0,6-0,9 Кирпичные строения с хорошей изоляцией. Могут быть установлены двухкамерные окна, используется теплоизолирующая крыша.
1-1,9 Здания из двойной кладки кирпича, со встроенными деревянными окнами и стандартной крышей
2-2,9 Помещения со слабой теплоизоляцией, которые пропускают тепло
3-4 Дома из дерева или металлических листов и панелей с незначительным слоем теплоизоляции

При расчетах получаются значения немного больше, чем стандартные. Это поможет избежать последствий: в случае сильных морозов тепла хватит, чтобы прогреть все помещение. Данная формула не берет в расчет необходимую мощность для напора воды в краны или для дополнительного источника отопления.

Санитарные нормы берут за стандартный показатель 41 кВт на 1 кубометр воды. Также необходимо измерить высоту помещения и его площадь, прибавив к этим значениям страховой коэффициент на непредвиденные жизненные случаи.

Расчет для ГВС

Если отопительный котел используется одновременно с источником горячей воды для всего дома, то следует учитывать многие факторы. К ним относятся:

  • расчет допустимой температуры и количества горячей воды, которая необходима для автономной жизни всех жителей дома;
  • объем воды, который используется ежедневно.

Объем горячей воды можно высчитать по формуле:

(Vr * (Tr Tx) ) / (Tr – Tx)

Vr – желаемый объем;

Tr – температура проточной воды;

Tx – необходимая температура воды из-под крана.

Чтобы правильно рассчитать необходимый объем теплой воды, необходимо проделать следующее:

  • высчитать потребляемый объем на каждого члена семьи;
  • просчитать общий потребляемый объем горячей воды;
  • по формуле вычислить дополнительную мощность котла.

Приведем пример из среднестатистической семьи. За один день расходуется 200 литров воды в доме. Чтобы получить оптимальную температуру из-под крана, нужно смешать горячую воду и проточную. Проведя все необходимые расчеты, можно прийти к цифре 90 литров. Именно этот показатель и будет допустимым объемом котла, чтобы воды хватало на всю семью.

Чтобы правильно рассчитать количество потребляемой воды в день всеми членами семьи, необходимо знать следующее:

  • в обычных жилых помещениях тратится не больше 120 литров воды в день на одного человека;
  • такие же помещения, но с газом рассчитаны на 150 литров на пользователя;
  • если есть водопровод, ванная, канализация и нагреватель воды – 180 литров;
  • помещения с централизованным горячим водоснабжением – 230 литров.

Эта памятка поможет верно определить значения для подставленная их в формулу.

Таким образом, рассчитывать мощность котла перед покупкой необходимо, так как от этого зависит то, с какой силой будет осуществляться обогрев помещения. В качестве параметров берутся площадь комнаты, коэффициент погрешностей, объем и иногда высота потолка. Показатели меняются в зависимости от способа вычислений. Необходимо воспользоваться несколькими методами расчетов, прежде чем приступить к выбору водонагревательного котла.

Как рассчитать потребляемую мощность электрокотла?

Как рассчитать потребляемую мощность электрокотла?
Электрический котел использует электрическую энергию в качестве источника энергии, использует электрическое сопротивление или электромагнитную индукцию для передачи тепла, и когда теплоноситель котла нагревает воду теплоносителя до определенного параметра (температура, давление), внешний выход имеет номинальную рабочую среду (пар или горячая вода). Термомеханическое устройство, отвечающее потребностям промышленного производства, производства и жизни.


Потребляемая мощность - важный показатель для оценки общего качества газовых котлов. Это также один из стандартов, которые измеряют пользователи при покупке котлов. Эти данные повлияют на вводимые затраты на эксплуатацию котла; только стоимость контролируется ниже определенного лимита. Чтобы получить больше преимуществ.

Как рассчитать потребляемую мощность электрокотлов?
Мы можем вспомнить следующее предложение: Потребляемая мощность электрокотла мощностью 1 кВт, работающего при полной нагрузке в течение 1 часа, составляет 1 градус.Электрокотел на 1 тонну составляет около 0,7 МВт, что составляет 700 кВт. Потребляемая мощность электрокотла на 1 тонну, работающего на полной нагрузке в течение 1 часа, составляет 700 градусов.
Однако следует также отметить, что это ситуация с потребляемой мощностью электрического котла при полной нагрузке; По сравнению с другими типами котлов, электрический бойлер более интеллектуален и может регулировать пар или горячую воду в соответствии с различными потребностями пользователей. Температура бойлера изменится. В целом, средняя потребляемая мощность электрокотла составляет примерно 1 / 3-1 / 2 от полной нагрузки.

Как снизить энергопотребление электрокотлов?
Метод снижения энергопотребления электрических котлов в основном исходит из перечисленных выше четырех факторов, которые влияют на потребляемую мощность котла.
1. Обеспечение хорошего теплоизоляционного эффекта в котельной.
Теплоизоляционные работы в котельной выполняются надлежащим образом. Потери тепла во время работы электрокотла уменьшатся, а коэффициент использования тепловой энергии увеличится, так что больше мощности не потребуется для удовлетворения потребностей пользователей.
2. Изменения в отопительной среде
Для домов, требующих отопления, необходимо правильно обрабатывать высоту дома и конфигурацию обогревающих устройств, чтобы обеспечить оптимальную отопительную среду. Тепло, вырабатываемое при работе котла, напрямую доставляется в дом, что снижает потери тепла и снижает энергопотребление котла.
3. Состояние самого электрического котла
Сам электрический котел должен иметь определенную степень интеллектуального регулирования и контроля.В соответствии с потребностями пользователя или изменениями в окружающей среде рабочая нагрузка в котле может регулироваться сама по себе, рабочая нагрузка может быть увеличена при высокой температуре потребления, а рабочая нагрузка может быть уменьшена при низкой температуре потребления. . Может снизить энергопотребление котла.

Электрокотел какого размера мне нужен?

Размер электрического бойлера измеряется в киловаттах и ​​является показателем мощности, а не физических размеров.

Следуйте советам в этом руководстве, чтобы установить электрический бойлер, который сможет удовлетворить потребности вашего дома в отоплении и горячей воде.



Как работают электрические котлы?

Электрический котел обеспечивает центральное отопление и горячую воду в доме, как и любой другой тип котла. Однако разница в том, что электрические котлы не должны сжигать топливо, такое как газ или мазут:

  • Нет необходимости хранить топливо (СУГ и масло)
  • Нет шансов на утечку окиси углерода
  • Электричество доступно

Существует 3 типа электрических котлов, подходящих для бытовой установки, и принцип работы агрегата зависит от типа электрического котла:

  • Прямой: Подогревает воду по запросу
  • Склад: Включает резервуар с горячей водой внутри агрегата или в другом месте на территории.
  • Dry Core Storage: тепловых кирпича за ночь (что позволяет максимально использовать более дешевые ночные тарифы на электроэнергию). Это тепло затем передается в воду для центрального отопления и горячего водоснабжения в течение дня по мере необходимости.

Дома лучше всего подходят под электрокотел

Электрические котлы лучше всего подходят для небольших домов и квартир, поскольку они не могут удовлетворить высокие потребности в центральном отоплении и ГВС в больших домах. Кроме того, электрические котлы не занимают столько места, как газовые и масляные, что делает их еще более идеальными для небольших домов.

Если в вашем доме больше 1 санузла, то электрический бойлер вряд ли сможет удовлетворить потребность в горячей воде. В этом случае рекомендуется перейти на альтернативное топливо, например, на газ.

Электрокотел какого размера мне нужен?

Мощность котла измеряется в киловаттах (кВт) и помогает составить представление об уровне потребности в отоплении и горячей воде, которую котел сможет удовлетворить. Проще говоря, чем выше номинальная мощность в кВт, тем больше радиаторов и кранов он может поставить одновременно.

Электрические котлы

обычно не очень мощные, поэтому вы не увидите номинальной мощности намного выше, чем около 15 кВт. С другой стороны, газовые и масляные котлы могут иметь гораздо более высокую мощность, что делает их гораздо более подходящими в случаях, когда потребности в отоплении и горячей воде выше, например, для более крупных объектов.

Как правило, добавляйте 1,5 кВт на радиатор вокруг вашего дома. Таким образом, при наличии 8 радиаторов электрический котел мощностью 12 кВт обеспечит достаточное отопление.

Количество радиаторов Мощность
4 6 кВт
6 9 кВт
8 12 кВт
10 15 кВт

Какой электрический котел мне установить?

Используя приведенную выше таблицу, вы можете составить представление об идеальном размере электрического бойлера для вашего дома. После того, как вы узнаете номинальную мощность, которую ищете, мы перечислили некоторые модели электрических котлов ниже, чтобы помочь вам найти агрегат с нужной мощностью.

Производитель Модель Доступная мощность (кВт) Размеры (ВxШxГ) Потенциальная стоимость
Компания электрического отопления Комбинированный котел Comet 9, 14,4 1745 x 580 x 630 мм £ 2 571
Heatrae Sadia Электромакс 9, 14,4 1745 x 580 x 630 мм £ 2 571
Эльнур Маттира MAC15 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 830 x 555 x 450 мм 1750–2000 фунтов
THERMAflow Электрокомби 10, 11, 13, 14, 16, 18 От 1590 x 550 x 690 мм до 1920 x 710 x 850 мм 2360–4050 фунтов
Electric Combi Boilers Co. Электра EK.C 12 875 x 400 x 300 мм £ 1,190
Ферроли ЛЕБ TS 6, 7,5, 9, 12 740 x 440 x 265/340 мм Неизвестно

Узнайте больше об этих агрегатах в разделе «Лучшие электрические котлы».



Что делать, если я установлю электрический бойлер неправильного размера?

Установите котел со слишком низкой номинальной мощностью, и агрегат не сможет удовлетворить потребности вашего дома в отоплении и горячей воде.Точно так же установите слишком мощный электрический бойлер, и ваши счета за электроэнергию могут скоро начать расти.

Это относится ко всем котлам, а не только к электрическим котлам, поэтому очень важно найти котел с наиболее подходящей мощностью для вашего дома.

Если вы не уверены или нуждаетесь в какой-либо помощи относительно размера котла, необходимого для вашего дома, лучшее, что вы можете сделать, - это связаться с инженером-теплотехником для оценки вашего имущества.

А как насчет физического размера?

Помимо размеров котла с точки зрения мощности, вы можете также узнать о его физических размерах.Чаще всего электрические котлы меньше по размеру, чем газовые и масляные, поэтому не занимают столько места.

Установка также более гибкая, поскольку их можно установить практически на любой стене, в то время как газовые и масляные блоки должны быть на внешней стене, чтобы отходящие газы могли выводиться за пределы помещения.



Сколько стоят электрокотлы?

Стоимость электрического котла варьируется в зависимости от модели и производителя. Как и следовало ожидать, модели меньшего размера часто будут самыми дешевыми с ценой от 1500 фунтов стерлингов до 2500 фунтов стерлингов для более крупных моделей.

Не считая стоимости самого электрокотла, нужно будет продумать и установку. Опять же, стоимость установки будет варьироваться от установщика к установщику, поэтому мы настоятельно рекомендуем сравнить несколько предложений.

Используя Boiler Guide, вы можете бесплатно получить расценки от трех квалифицированных специалистов по установке электрических котлов в вашем районе. Почему 3? Что ж, если бы вы получили только 1 предложение, вы бы не знали, получаете ли вы наилучшую возможную цену. С другой стороны, получение 3 котировок увеличит ваши шансы найти лучшую цену у самого авторитетного установщика.

Эксплуатационные расходы электрокотла

После того, как электрический бойлер будет установлен, ваше внимание переключится с первоначальных затрат на текущие. Хорошо известно, что электроэнергия стоит дорого, и это подтверждается только сравнением ее с газом.

Цена, которую вы платите за электроэнергию, зависит от вашего тарифа и региона, в котором вы живете. В Великобритании средняя цена на электроэнергию за единицу составляет 14,4 пенсов за киловатт-час, а на газ - всего 3,8 фунта за киловатт-час. Хотя это большая разница, газ не подходит для каждого дома, но, к счастью, есть несколько способов снизить эти эксплуатационные расходы:

  • Перейти на тариф эконом-класса 7, который предлагает льготные тарифы на электроэнергию в ночное время
  • Бесплатное производство возобновляемой энергии за счет установки солнечных фотоэлектрических панелей
  • Нагрейте воду, хранящуюся в водонагревателе, бесплатно с помощью солнечной энергии

Есть не только способы снижения эксплуатационных расходов, но и экономия в других областях с помощью электрического котла по сравнению с другими типами котлов:

  • Установка часто дешевле
  • Нет необходимости в ежегодном обслуживании
  • Очень мало движущихся частей снижает вероятность возникновения неисправности, избавляя вас от больших счетов за ремонт.

Мы сравнили общую стоимость электрического котла с газовым котлом за 10 лет, чтобы выяснить, что работает дешевле в электрическом котле или газовом котле: плюсы, минусы и эксплуатационные расходы.

Каковы преимущества электрического котла?

Найдите электрический бойлер с подходящей мощностью для вашего дома, и вы получите несколько преимуществ после его установки.

  • Нет необходимости в ежегодном обслуживании, которое сэкономит вам деньги
  • Нет риска утечки окиси углерода
  • Тихая работа
  • Маленький размер, не займет много места
  • Значительно уменьшить углеродный след вашего дома
  • Установка более гибкая и зачастую дешевле, так как не требуется дымохода или трубы для конденсата.


Сколько электроэнергии потребляет электродный котел в сутки? Какая потребляемая мощность у электрокотла

Одной из самых дорогих коммунальных услуг является отопление, поэтому многие домовладельцы стараются выбирать наиболее экономичное оборудование.

Но не каждое устройство можно установить в квартире или частном доме. Самыми компактными по размерам и нетребовательными считаются электрические аппараты. Но будет ли такой вариант отопления экономичным?

Чтобы ответить на этот вопрос, необходимо посчитать, сколько электрокотел потребляет электроэнергию, и умножить это количество на тарифную ставку. Осталось разобраться, как произвести расчет.

Какие бывают типы

Перед тем, как купить ту или иную модель отопительного оборудования, необходимо знать все ее особенности.

Производители выпускают три вида такой продукции:

Отличаются способом нагрева теплоносителя и количеством потребляемой энергии.

Теновые осуществляют нагрев воды с помощью спирали, помещенной в герметичную медную трубку, имеющую выводы для подключения к электросети. Ток нагревает змеевик, и от него тепло передается воде или антифризу, находящимся в бойлере.

В катоде нагрев теплоносителя осуществляется в процессе его ионизации или пропускания через него переменного тока.

Образцы пленки - имеют принцип действия, основанный на использовании инфракрасных лучей.

От чего зависит количество потребляемой энергии?

С экономической точки зрения электрические модели лучше устанавливать в небольших домах. Но чтобы определить, сколько платить за потребленную энергию, необходимо рассчитать теплопотери здания с учетом:

  • Общая площадь
  • Высота потолка
  • Материал стен и потолка
  • Кол-во окон


Однако не только эти факторы влияют на то, какие электрокотлы имеют наименьшее энергопотребление и как правильно его рассчитать.Также необходимо учитывать срок эксплуатации оборудования, чтобы поддерживать температуру.

В этом случае выигрывает инерционная система отопления, включенный в нее котел работает не постоянно, а с определенными интервалами.

Все виды электронных устройств также смогут снизить потребление электроэнергии:

  • Комнатный термостат
  • Устройство управления
  • Программируемый датчик

Позволяют уменьшить или увеличить интенсивность нагрева в определенные часы. Количество потребляемой энергии зависит от температуры наружного воздуха, при более низкой они будут максимальными.

Расчет количества потребленной электроэнергии котлом

При выборе мощности котла можно использовать два варианта. Первый примерный, рассчитан с учетом того, что у здания отличная теплоизоляция, то на 10 м² берется 1 кВт мощности котла.

Но при таком расчете необходимо учесть, что устройству мощностью 3 кВт придется постоянно работать на обогрев помещения площадью 50 м² и, соответственно, на сутки ему потребуется 72 кВт.Умножив полученный показатель на 30 дней, получим затраты в месяц - они будут равны 2160 кВт.

Но чтобы произвести точные расчеты и решить, какой из них имеет наименьшее энергопотребление, необходимо учитывать следующие характеристики:

Из трех существующих моделей электрокотлов наиболее распространены катодные и электрические нагреватели. Из них наиболее экономичными считаются ионные. Их КПД достигает 98%, поэтому использование таких моделей в двухтрубной системе отопления даст экономический эффект не менее 35%, по сравнению с другими электрическими приборами.


Достижение таких результатов возможно не только благодаря способу передачи энергии, но и всему принципу работы устройства. В правильно настроенной системе отопления катодный аппарат начинает работать с мощностью менее 50%.

Сколько стоит этот обогрев?


Количество энергии, потребляемой электрокотлом, зависит от многих параметров и его точный расчет можно получить, только зная характеристики помещения.

Если рассматривать среднюю статистику, по которой рассчитывается расход электроэнергии электрокотлом на основе примерных расчетов, то дому площадью 50 квадратных метров на обогрев котла площадью 50 квадратных метров потребуется 0,7 кВт / час, поэтому при непрерывной работе может потреблять 16,8 часов в сутки кВт / час

Это один из самых низких показателей для электрокотлов, что свидетельствует о рентабельности самой ионной модели.

- электрокотел.

В его пользу говорит экологическая чистота, компактность, невысокая цена оборудования. Но электричество стоит дорого, его нужно экономить.

Первое, что нужно определить при планировании покупки электрокотла, - это потребляемая мощность.

От чего зависит расход

При расчете необходимого количества энергии для отопления исходят из примерного показателя 1 киловатт на 10 квадратов при высоте потолка три метра. Поправочные коэффициенты зависят от географического района: для южных районов около 0,7, для северных - до 2,

.

Если котел является основным источником тепла, средняя продолжительность отопительного сезона составляет 7 месяцев, но это также зависит от региона.

Обычно к расчетной мощности добавляется 10 процентов маржи. В загородных условиях часто снижают напряжение. Он падает, когда количество сетевых потребителей резко увеличивается - например, при резком охлаждении.

Котел с недостаточной мощностью в таких условиях может не справиться со своими задачами. При чрезмерном расходе энергии будут слишком большие финансовые затраты, поэтому слишком мощный котел брать тоже не стоит.

На второй контур (ГВС) обычно закладывают 25% ().Более точные данные зависят от того, насколько активно потребляется горячая вода.

Чтобы определить, сколько электрический котел потребляет тепла в месяц (среднее значение), мощность агрегата умножается на количество часов работы и делится пополам (так как котел не будет работать с полной нагрузкой в ​​течение всего отопительного сезона) .

Чтобы узнать, сколько энергии за сезон потребляет электрический бойлер, потребляемую мощность в месяц умножают на количество месяцев.

Способы сэкономить

Первый способ сделать электрокотлы для отопления частного дома экономичными - это снизить затраты на электроэнергию за счет многотарифной оплаты.

Котельные модели более экономичны, чем проточные. Идеально, когда у вас есть доступ к любому недорогому топливу: в этом случае имеет смысл приобрести комбинированный котел. Они намного дороже, но в процессе эксплуатации окупаются.

Однако установка такого отопления создает ряд трудностей: установка дымохода и принудительной вентиляции, получение разрешения на установку газового котла, подключение его к магистрали, необходимо отдельное помещение для котельной и т. Д.

Еще один способ оптимизировать потребление - использовать циркуляционный насос. Хладагент в системе движется быстрее, пробка между температурами подачи и возврата меньше, меньше энергии требуется для повторного нагрева.

Этот вариант также подтверждается простотой монтажа контура (необязательно выдерживать трубы под строго определенным углом, как при естественной самотечной циркуляции), меньшим диаметром труб (что дешевле).

На естественную циркуляцию вообще не выйдет, а эффективность радиаторного отопления будет зависеть от длины контура - чем длиннее, тем хуже.

Электрокотлы обычно оснащены самой современной автоматикой. Помимо различных защитных функций, автоматика (программируемый термостат и др.) Позволяет с наименьшими затратами поддерживать оптимальную температуру в доме.

Видео об энергосберегающей системе отопления.


  • расчет эксплуатационных затрат на отопление;
  • расчет стоимости отопления магистральным газом;
  • расчет стоимости отопления дровами;
  • расчет стоимости отопления углем;
  • расчет стоимости отопительной электроэнергии;
  • расчет стоимости отопления дизельным топливом;
  • расчет стоимости отопления сжиженным газом;
  • расчет первоначальных затрат на приобретение отопительного оборудования.

Понятно, что однозначно ответить на эти вопросы невозможно, нужно учитывать слишком много индивидуальных особенностей. В этой статье вы найдете универсальный алгоритм расчета затрат и критерии выбора топлива для отопления своего коттеджа.

Замечу, что при выборе системы отопления логично учитывать следующие факторы.
Прежде всего эксплуатационные расходы. Они, в свою очередь, состоят из стоимости топлива (энергии) и обслуживания.Без сомнения, этот вариант является наиболее экономичным вариантом с использованием котла, работающего на природном газе.
Во вторых , первоначальные вложения на покупку оборудования и установку. Вас ждут минимальные начальные затраты при использовании электрического отопления, а максимальные затраты при использовании сжиженного газа, хранящегося в специальных газгольдерах.
В-третьих , удобство и комфорт в эксплуатации системы (степень автоматизации и т. Д.). Очевидно, что самые большие неприятности ждут вас при использовании твердотопливного котла, требующего постоянной загрузки и подачи топлива, и наиболее комфортных вариантов отопления электричеством или магистральным газом.

Эксплуатационные расходы

Рассмотрим варианты отопления типового коттеджа площадью 200 квадратных метров с использованием различных источников энергии. Часто человек попадает в ситуацию, когда за подключение к газовой магистрали необходимо заплатить довольно серьезную сумму в несколько сотен тысяч рублей. Поэтому меня часто спрашивают, стоит ли платить столько денег или рациональнее отказаться от отопления магистральным газом, а выбрать, например, вариант отопления котлом, работающим на дизеле.Понятно, что для ответа на этот вопрос необходимо произвести расчеты затрат по обоим вариантам и узнать, за сколько лет окупятся деньги, потраченные на подключение к газопроводу.
Ниже представлен алгоритм, с помощью которого можно понять, сколько денег будет потрачено на отопление дома и сравнить, какой вариант более рациональный.

Начнем с магистрального газа, использование которого обеспечивает минимальные эксплуатационные расходы.

Отопление магистральным газом

Стоимость природного газа в Московской области в 2006 году составила 1 109 руб. / М 3.На производство 1 кВт / час тепловой энергии расходуется около 0,1 м 3 / час. Таким образом, стоимость производства 1 кВт / час тепловой энергии при использовании природного газа примерно равна 0,11 руб.

Сравнивая стоимость отопления дома вне зависимости от используемого топлива, будем исходить из одних и тех же условий: котел в рабочем состоянии примерно? общее время, а отопительный сезон длится 7 месяцев.
Примерно на отопление 10 кв. м (до 30 кубометров) хорошо утепленного помещения требуется около 1 кВт мощности.Следовательно, для дома 200 кв. м потребуется котельная мощностью примерно 20 кВт.
Если бы котел работал непрерывно, то в месяц нужно было бы:
20 кВт x 24 часа x 30 дней = 14 400 кВт / час.
Учитывая, что котел проработает примерно половину общего времени (или половину максимальной мощности), делим 14 400 кВт / ч на 2 и получаем 7200 кВт / ч. Это стоимость в среднем месяце отопительного сезона.
Умножаем на 7 месяцев отопительного сезона, и получаем 50 400 кВт / ч .
В зависимости от различных факторов (температура наружного воздуха, изоляция стен и т. Д.) Этот показатель может изменяться как в сторону увеличения, так и в сторону уменьшения.
А вот для сравнения затрат при использовании разных видов топлива для отопления значения не имеет. Ведь мы сравним затраты на один и тот же дом при одинаковых условиях.
Теперь умножаем затраты на электроэнергию за сезон (50 400 кВт / час) на стоимость 1 кВт / час на магистральном газе (0,11 руб.) И получаем затраты на отопление за весь отопительный сезон. 5 544 руб. .

Отопление твердотопливным котлом на дровах

Назвать точную стоимость «дров» практически невозможно. На этот параметр влияет множество факторов, среди которых порода древесины, влажность, колотые дрова или нет и т. Д. Приведу усредненные данные.
Средняя стоимость дров без доставки 1 000 руб. на 1 м 3.
Масса 1 м 3 древесины составляет около 650 кг *. То есть 1 кг дров в среднем стоит около 1 кг.54 руб.
Для производства 1 кВт / час тепловой энергии расходуется около 0,4 кг / час дров.
Таким образом, стоимость получения 1 кВт / час тепловой энергии при сжигании дров составляет примерно 0,62 руб.
Затем умножьте полученную стоимость киловатта (0,62 рубля) на затраты на электроэнергию за сезон (50400 кВт / час) и получите результат: 31 248 рублей в год

Для справки:

Масса 1 кубометра дров при влажности 20%:
Дуб - 730 кг,
Береза ​​- 670 кг,
Сосна -525 кг
Ель - 470,
Осина - 500

Отопление твердотопливным котлом

Стоимость угля в зависимости от его качества составляет порядка 5-7 рублей.за 1 кг.

Для производства 1 кВт / час тепловой энергии расходуется примерно 0,2 кг / час бурого угля.

Таким образом, стоимость получения 1 кВт / час тепловой энергии при сжигании угля составляет примерно 1,20 руб. .

Умножьте (50 400 кВт / час) на стоимость 1 кВт / час (1,20 руб.) = 60 480 руб. / Год

Отопление электрокотлом

Для получения 1 кВт / час тепловой энергии требуется около 1,03 кВт / час электроэнергии.
Стоимость 1 кВт / час электроэнергии в разных регионах разная. В среднем в центральной части России 1 кВт / час стоит примерно 1,60 руб.
Таким образом, стоимость получения 1 кВт / час тепловой энергии при электронагреве составляет примерно 1,65 руб.

Умножьте (50 400 кВт / час) на стоимость 1 кВт / час (1,65 руб.) = 83160 руб. В год

Отопление жидким топливным (универсальным) котлом на дизельном топливе

Стоимость 1 литра дизельного топлива около 17 рублей.

Для получения 1 кВт / час тепловой энергии расходуется примерно 0,1 литра дизельного топлива (в зависимости от КПД котла и т. Д.). Те. 1 кВт / час стоит около 1,70 руб.

Умножьте (50 400 кВт / час) на стоимость 1 кВт / час (1,70 руб.) = 85 680 рублей в год

Здесь вернемся к вопросу о разумности платить большие деньги за подключение к газопроводу. Допустим, за подключение нужно было заплатить 150 000 тыс. Руб.Как видите, в этом случае через два года стоимость дизельного топлива (85 680 х 2 = 171360 рублей за два года) перекроет затраты на подключение к газопроводу и стоимость газа на этот период (150 000 руб. + 5 544 руб. Х 2 = 161 088 руб.). Естественно цифра 150 000 руб. условный, и в вашем случае он может отличаться как в большую, так и в меньшую сторону, но, зная этот алгоритм расчета, вы легко сможете проанализировать рациональность каждого из вариантов.

Получается, что вариант с жидкотопливным котлом во многом проигрывает, как вариант с магистральным газом, так и с электричеством.Почему же тогда мазутные котлы часто используют для отопления загородных домов? Дело в том, что далеко не во всех случаях возможно подключение к газовой магистрали (даже за большие деньги) или получение электроэнергии, необходимой для отопления дома, и не многие хотят постоянно заниматься погрузкой дров или угля. .

Отопление газовым котлом на сжиженном газе

На производство тепловой энергии 1 кВт расходуется примерно 0,1 кг сжиженного газа (в зависимости от КПД котла и т. Д.). 1 кг сжиженного газа стоит около 16,7 руб. Те. 1 кВт / час в этом случае стоит примерно 1,67 руб.

Умножьте (50 400 кВт / час) на стоимость 1 кВт / час (1,67 руб.) = 84 168 рублей в год

Для справки:

Часто ко мне обращаются с вопросом, как часто нужно наполнять "пятикубиковую" бочку для сжиженного газа? Вот расчеты, из которых следует желаемый ответ. Чтобы понять, как часто нужно наполнять бензобак - «пятикубовый» бак для сжиженного газа, произведем следующий расчет.
В «пятикубовой» ёмкости умещается около 4250 литров или 2300 кг газа.
0,1 кг x 20 кВт / 2 = 1 кг - среднее потребление за час отопительного сезона.
Делим 2300 кг (объем «бочки») на 1 кг / час = 2300 часов - объема этой емкости на это время хватит.

Разделите на 24 часа и получите 96 дней. Те. одной бочки «пятикубик» хватит примерно на 3 месяца.

Стоит помнить, что помимо стоимости топлива существуют и другие эксплуатационные расходы, в частности, стоимость обслуживания.По этому параметру можно сказать, что минимальные затраты будут при использовании электрокотла, а максимальные - при использовании жидкого топлива.

Выбирая оптимальный вариант отопления дома, стоит сравнить не только эксплуатационные расходы, но и начальные вложения при установке и установке отопительного оборудования.

Первоначальные вложения в приобретение отопительного оборудования и его установку

Естественно, первоначальная стоимость создания систем отопления очень сильно зависит от того, какое оборудование для этого используется, от «раскрутки» и квалификации компании, производящей работы, и многих других факторов.

Тем не менее, я постараюсь привести ориентировочные цифры и подскажу, в каком случае (при каком) топлива вас ждут минимальные и максимальные затраты.

В Подмосковье стоимость квадратного метра системы отопления (оборудование плюс монтаж) составляет в среднем 50 евро.

То есть отопительное оборудование плюс установка системы отопления в доме площадью 200 квадратных метров стоит примерно 10 000 евро.

Рассмотрим первоначальные затраты на оборудование, работающее на разных видах топлива.

Электрическое отопление . При использовании электрического отопления обычно можно ожидать минимальных начальных затрат. Сам по себе электрокотел относительно не дорогой, а главное, не требует специальной котельной и строительства дорогостоящего дымохода.

Основной газ дизельное топливо твердое топливо. При использовании газовых котлов, дизельного топлива или твердого топлива начальные затраты примерно одинаковы: стоимость котлов одного класса очень близка и без дымохода не обойтись.

Газ сжиженный . Установка котла, работающего на сжиженном газе, должна быть подготовлена ​​к серьезным материальным затратам (если не надеетесь обойтись баллонами, которых хватит для дома площадью 200 квадратных метров всего на несколько дней). Помимо упомянутых выше 10 000 евро, необходимых на отопительное оборудование и его установку внутри дома, вам придется установить газгольдер, который будет стоить еще 10 000 евро!

Надеюсь, что эта статья поможет вам сделать правильный выбор, основываясь на расчетах, а не только на рекламных фразах из красочных буклетов.

Мощность электрокотла: что это значит? Как это рассчитать?


Хотите заменить старый котел более эффективным? При поиске нового оборудования вы, возможно, слышали о понятии «доходность». Это действительно важный показатель, от которого будет зависеть ваш окончательный выбор. Но что конкретно означает термин «уступка»? Почему это необходимо и как рассчитывается?

Понимание производительности электрического бойлера

Упрощенно говоря, мощность - это соотношение между энергией, производимой вашим электрическим котлом, и энергией, которую он потребляет (здесь, электричество).Чтобы рассчитать его, просто разделите количество энергии, излучаемой котлом, на количество энергии, необходимое для питания вашего прибора. Затем умножьте результат на 100.

Доходность выражается в процентах: чем она выше, тем выше эффективность вашего котла. Для экономии энергии и использования мощной системы отопления важна норма прибыли .

Полезная информация : Для дальнейшего снижения потребления энергии проводите изоляционные работы без промедления.Реализация энергетического баланса может, в частности, помочь вам определить элементы, вызывающие тепловые потери в вашем доме.

Какой электрокотел с высоким КПД выбрать?

Воспользуйтесь преимуществами системы отопления, предлагающей оптимальную производительность, что позволит вам в долгосрочной перспективе сократить ваши счета за электроэнергию. Наша рекомендация? Электрокотел MiniEurope ThermoGroup с рейтингом доходности 95% является одним из лучших в отрасли.

При таком проценте у вас есть гарантия снижения потребления энергии, и все это для устойчивых и прибыльных инвестиций.Его цена начинается от 649 евро и может доходить до 945 евро. Но это еще не все: вы также должны знать, что электрический бойлер - это экологически чистый прибор, который не требует обязательного обслуживания и предлагает преимущество безопасности.

> Читать также: Электрическое отопление и окружающая среда: прекратите предвосхищение идей!

Электрокотел какого размера мне нужен?

Как и газовые котлы, размер электрического котла определяется исходя из выходной энергии (киловатт), а не физических размеров.Чем выше рейтинг в киловаттах (кВт), тем больше кранов и радиаторов он может поставить, и вы можете использовать этот рейтинг, чтобы определить правильный размер для вашего дома.

Электрические котлы, как правило, имеют гораздо меньшую выходную мощность, чем газовые или масляные котлы. Это делает их подходящими для небольших домов и квартир, но не для больших домов или коммерческих зданий. В то время как газовый котел обычно имеет мощность до 35 кВт, электрический котел редко бывает мощностью более 15 кВт.

Как правило, вы должны добавить 1.5 кВт на каждый радиатор в вашем доме. Например, если у вас шесть радиаторов, вы должны получить электрокотел на 9 кВт. Это правило может варьироваться в зависимости от того, насколько высоки ваши потолки, есть ли у вас одинарное или двойное остекление и насколько эффективна ваша изоляция.

Котел, который слишком мал, чтобы удовлетворить ваши потребности в отоплении, не отапливает ваш дом эффективно, и у вас может быстро и регулярно кончаться горячая вода. Слишком мощный электрический бойлер будет потреблять гораздо больше электроэнергии, чем необходимо, и вы можете увидеть увеличение своих счетов за электроэнергию.Если вы не уверены, вы можете найти онлайн-калькулятор, который подберет для вас нужный размер.

Как указывалось ранее, размер котла не соответствует напрямую физическим размерам котла, однако электрические котлы имеют тенденцию быть меньше по размеру, чем их газовые или масляные аналоги. Это еще одна причина, по которой они могут быть хорошим выбором для небольших квартир и домов с ограниченным пространством. Вы можете установить бойлер в кухонном шкафу, в ванной или даже в спальне.В электрических котлах меньше движущихся частей, чем в газовых моделях, поэтому они работают тише и не будут беспокоить вас, если они установлены в вашей спальне или рядом с ней. У вас также может быть больше вариантов, когда дело доходит до поиска местоположения. В отличие от газовых котлов, электрический котел не требует подключения к сети газоснабжения, а также не требует дымохода.

Сколько энергии потребляет ваш обогреватель?


Николас Браун.

Эксплуатационные расходы нагревателя определяются рядом сложных факторов, особенно из-за крайне нестабильных температур, которые наблюдаются во многих регионах зимой.На этой странице представлены данные о потребляемой мощности электронагревателя, сгруппированные по размеру нагревателя, мощности нагревателя, эксплуатационным расходам нагревателя с разбивкой по мощности, немного о других типах нагревателей, а также скоро будут представлены данные о совокупном потреблении энергии нагревателя с разбивкой по регионам. Эта статья посвящена обогревателям. Денежные значения, приведенные в этой статье, являются затратами на электроэнергию, если не указано иное.


Среднее потребление энергии нагревателем

Если вы ищете данные о среднем потреблении энергии обогревателем для исследовательских целей (а не для финансового планирования), то в умеренном (мягком) климате в среднем домохозяйство использует от 5000 до 30 000 кВтч энергии в год для отопления.Это равняется средней стоимости отопления от 1000 до 6000 долларов США в год по тарифу на электроэнергию 0,20 доллара за кВтч (без учета налогов и других сборов, которые могут применяться в вашем регионе). Несколько примеров умеренного климата - Англия, Исландия и Германия. При некоторых обстоятельствах современное здание может потреблять на отопление вдвое меньше энергии, чем старое негерметичное здание из-за более энергоэффективных конструкций.

Среднее потребление энергии обогревателем на дом, с разбивкой по странам

Что означает номинальная мощность нагревателя

Обогреватели обычно снабжены этикеткой, на которой указаны электрические параметры, включая уровень потребляемой мощности (включая мощность нагревателя, которая измеряется в ваттах).Однако суммарное потребление энергии обогревателями - это то, что вам нужно. Совокупная потребляемая мощность обогревателя равна мощности обогревателя, умноженной на количество часов, которые он используется в месяц, при работе с максимальной настройкой. Это означает, что ежедневное энергопотребление ( X ) примерного тепловентилятора для спальни мощностью 1500 Вт будет X = 1500 * 12, если он используется в течение 12 часов в день при максимальной настройке.

NB: Нагреватели отключают свои нагревательные элементы во время использования, когда они достигают желаемой температуры.Этот расчет является лишь ориентировочным. Следовательно, X будет равно 18000 Втч. Разделите X на 1000, чтобы преобразовать его в кВтч, что является более удобной единицей, и вы получите 18 кВтч в день. Стоимость эксплуатации электрического обогревателя определяется путем умножения этой цифры в кВтч на ваш тариф на электроэнергию (убедитесь, что вы учли все налоги и отдельные расходы на топливо, если таковые имеются). Х = Х / 1000. X теперь равно 18 кВтч.

По среднему национальному тарифу на электроэнергию в США в размере 0 долларов США.До содержания

Основные сведения о мощности нагревателя

Электрические обогреватели имеют два номинала мощности. Один - это потребляемая мощность, а другой - тепловая мощность. Рекламируемая мощность нагревателя обычно является их выходной мощностью, а не потребляемой мощностью. Чтобы определить мощность обогревателя с точки зрения потребляемой мощности, проверьте электрические параметры на этикетке на задней или нижней стороне обогревателя. На этикетке могут быть указаны напряжение и сила тока или номинальная мощность в ваттах.

Если первое, то мощность нагревателя можно рассчитать по следующей формуле: Вт = Вольт * Ампер * Коэффициент мощности .Коэффициент мощности должен быть 1 , но это не обязательно. Эффективность нагревателя равна мощности нагревателя / мощности нагревателя * 100. Результат выражается в процентах. Это процент потребляемой мощности, которая преобразуется в тепло. Итак, в случае нагревателя на 115 В, 10 А (на этикетке может быть написано 115 В переменного тока, 10 А), это будет: 115 * 10 * 1 = 1150 Вт . Информация, представленная ниже, является приблизительной. Используйте его на свой страх и риск.

Самые эффективные обогреватели

  1. Тепловые насосы: Тепловые насосы могут обеспечить 3 единицы тепла на единицу потребляемой электроэнергии.
  2. Радиаторы: Радиаторы могут обеспечивать до 1 единицы тепла на единицу потребляемой электроэнергии.
  3. Тепловентиляторы: Тепловентиляторы могут обеспечивать чуть менее 1 единицы тепла на единицу потребляемой электроэнергии из-за энергопотребления их вентиляторов.
Обогреватели, работающие на природном газе, тоже неплохие, но вот проблема с большинством обогревателей: они преобразуют почти 100% потребляемой электроэнергии в тепло (за исключением тепловых насосов, которые могут обеспечивать от до 3000 Вт тепла на каждые 1000 Вт потребляемой электроэнергии).Несмотря на это, энергопотребление обогревателей по-прежнему очень велико. Это означает, что для снижения счета за электроэнергию вам понадобится гораздо больше, чем просто эффективный обогреватель. Вам понадобится прочный план, много силиконового герметика и отличная изоляция. Многие домовладельцы доказали, что вы можете значительно снизить расходы на отопление, используя герметизацию и изоляцию. Изоляция задерживает тепло в вашем доме. Это также помогает предотвратить попадание тепла, когда летом на ваши стены светит солнце.

КПД печей - конденсационные печи по сравнению с неконденсирующими печами

В печах с неконденсирующимся газом используется один теплообменник (называемый первичным теплообменником), через который проходят горячие выхлопные газы (от сгорания) для его нагрева. Воздуходувка циркулирует воздух в вашем доме над уже нагретым теплообменником, чтобы нагреть его. Конденсационная печь содержит не только первичный теплообменник, но и вторичный. Вторичный теплообменник поглощает тепло, оставшееся в выхлопных газах после их выхода из первичного теплообменника.До содержания

Как снизить расход топочного газа

Вы можете снизить потребление природного газа вашей печью (или масляным обогревателем) с помощью следующих приемов: Изоляция: Изоляция - это материал, препятствующий передаче тепла. Хорошо изолированный дом требует на , что на меньше энергии для поддержания температуры вашего термостата, потому что он задерживает тепло, выделяемое вашим обогревателем, в течение более длительного времени. И наоборот, плохо изолированный (или неизолированный) дом пропускает тепло через стены.

Это означает, что ваша система отопления, вентиляции и кондиционирования воздуха должна будет вырабатывать больше тепла, чтобы компенсировать эту потерю, что приведет к более высокому расходу мазута (или, в равной степени, увеличению расхода природного газа в случае печей, работающих на газе). Уплотнение / герметизация утечек воздуха: Из-за воздействия силы градиента давления и конвекции тепло может выходить через трещины и другие отверстия в окнах и дверях. Установка более низкой температуры термостата: Температура термостата оказывает значительное влияние на расход топлива в печи, поэтому старайтесь не устанавливать температуру выше, чем необходимо.Если вы найдете более удобную и теплую одежду, вы можете обойтись более низкой температурой термостата.

Тепловые насосы против тепловентиляторов

В тепловых насосах используется технология сжатия пара, которую кондиционеры используют для сбора тепла из наружного воздуха и использования его для обогрева вашего дома. Тепловой насос - это кондиционер, который работает в обратном направлении (в контексте отопления помещений), передавая наружное тепло внутрь, а не перекачивая внутреннее тепло наружу. Тепловые насосы поднимают планку энергоэффективности до уровня, недостижимого для других обогревателей, потому что другие обогреватели способны только преобразовывать свои источники энергии в тепло, в то время как тепловые насосы могут использовать существующее тепло.

Например: Тепловентилятор, потребляющий 1500 Вт, не может обеспечить более 1500 Вт тепла (5 118 БТЕ). Чтобы упростить увязку тепловой мощности тепловентилятора с мощностью теплового насоса, 1 Вт тепла равен 3,412 БТЕ. Мощность нагревателя напрямую связана с БТЕ, поскольку Ватт и БТЕ - взаимозаменяемые единицы. Однако тепловой насос, потребляющий 1500 Вт (в зависимости от модели), может обеспечить 15000 БТЕ (в зависимости от модели). Если вы поддерживаете неудобно низкую температуру термостата из-за высоких затрат на электроэнергию, тогда вам может быть полезен тепловой насос, учитывая следующее.

Стоимость тепловых насосов
Тепловые насосы содержат один или несколько компрессоров, часто два вентилятора, два теплообменника, которые необходимо регулярно чистить, некоторые могут содержать нагреватели картера компрессора, фильтры и другие детали, которые необходимо обслуживать или заменять. В сочетании с высокой начальной стоимостью тепловых насосов (например: 1000 долларов за тепловой насос на 2,6 кВт против 100-200 долларов за тепловентилятор мощностью 3 кВт) стоимость владения тепловым насосом не совсем низкая. Тепловой насос может не работать в некоторых (очень холодных) климатах, поэтому может потребоваться резервный нагреватель.

Многие тепловые насосы поставляются с дополнительными нагревательными элементами на случай, если вы попадете в такую ​​ситуацию. Имейте в виду, что дополнительные нагревательные элементы потребляют столько же энергии, сколько и упомянутые выше дешевые тепловентиляторы. Процент времени, в течение которого температура вашего климата опускается ниже минимальной рабочей температуры данного теплового насоса, поможет вам выбрать наиболее финансово жизнеспособный вариант. Стоимость эксплуатации теплового насоса зависит от климата, в котором он находится, но в большинстве случаев составляет 1/3 стоимости обычного электрического нагревателя.До содержания

Сравнение характеристик тепловентилятора и теплового насоса

  • 1000 Вт: 3412 БТЕ.
  • 1500 Вт: 5118 БТЕ.
  • 3000 Вт: 10 238 БТЕ.

Преобразование БТЕ в ватты (теплопроизводительность)

9000 БТЕ = 2637 Вт (2,6 кВт).

12000 БТЕ = 3500 Вт (3,5 кВт).

18000 БТЕ = 5215 Вт (5,2 кВт).

20000 БТЕ = 5861 Вт (5,8 кВт).

24000 БТЕ = 7 033 Вт (7 кВт).

28000 БТЕ = 8206 Вт (8,2 кВт).

30 000 БТЕ = 8 792 Вт (8,8 кВт).

36000 БТЕ = 10,550 Вт (10,5 кВт).

40000 БТЕ = 11723 Вт (11,7 кВт).

48000 БТЕ = 14 067 Вт (14 кВт).

Кондиционеры с обратным циклом против электрического нагрева

Одним из важных фактов является разница между кондиционерами с обратным циклом (с возможностью теплового насоса) и кондиционерами, которые содержат только электрический нагревательный элемент.Многие устройства имеют такие ярлыки, как «с электрическим обогревом», или продавцы могут сказать, что они «нагревают / охлаждают». Некоторые из этих агрегатов не имеют обратного цикла и поэтому потребляют в три раза больше электроэнергии, чем агрегаты / тепловые насосы с обратным циклом. Всегда обращайте внимание на «тепловой насос» или «обратный цикл» при покупке кондиционера, который обеспечивает тепло, если только вам не требуется отопление или вы живете в климате, в котором устройство не может работать.

Тепловые насосы имеют ограничения по температуре. Вам также следует приобрести тепловой насос с дополнительным нагревателем / дополнительным источником тепла, поскольку они могут поддерживать вас в периоды необычно холодной погоды.Прежде чем продолжить, обратите внимание, что когда я говорю, что агрегат «включен» ниже, я имею в виду компрессор. Не на то, как долго вы оставляете обогреватель включенным. Нагреватели включают и выключают свои компрессоры или нагревательные элементы в зависимости от температуры, чтобы гарантировать, что они поддерживают температуру термостата, установленную вами.

Энергопотребление нагревателей типоразмера

VRF: переменный поток хладагента.
Инвертор: Регулируемый поток хладагента / Компрессор с регулируемой скоростью.
Тепловой насос: Кондиционер с обратным циклом.

Энергопотребление нагревателей 9000 БТЕ (тепловые насосы)

Мощность одного из рассмотренных нагревателей на 9000 БТЕ составляла 720 Вт (0,72 кВт). Он обеспечивает 3,6 единицы тепла на каждую единицу потребляемой электроэнергии. Потребляемая мощность двух проанализированных нагревателей образцов варьировалась от 720 до 890 Вт. Устройство мощностью 720 Вт обеспечивает 3,6 единицы тепла на единицу потребляемой электроэнергии, а устройство мощностью 890 Вт (0,89 кВт) обеспечивает 2,9. Стоимость энергии устройства мощностью 720 Вт: 0,0864 доллара в час.До содержания

Энергопотребление нагревателей 12000 БТЕ (тепловые насосы)

Энергопотребление просматриваемых нагревателей на 12 000 БТЕ составляет от 0,76 кВт (Panasonic 12 600 БТЕ CS / CU-Z12RKR) до 1,17 кВт (12 000 БТЕ Senville SENL-12CD). И Panasonic, и Senville были инверторными. Panasonic обеспечивает 4,85 единиц тепла на единицу потребляемой электроэнергии, а установка Senville - 3. Таким образом, стоимость эксплуатации этого теплового насоса мощностью 12 000 БТЕ в этих условиях составляет: Средняя стоимость энергии по стране составляет 0 долларов.Предполагается, что 12 долларов США / кВтч, тарифы меняются в зависимости от местоположения. Стоимость энергии блока 1,17 кВт за час использования: 0,1404 доллара США. Стоимость энергии блока 1,17 кВт в месяц при использовании 12 часов в день:

50,54 долл. США

Вы можете умножить это на 3, чтобы оценить, сколько будет стоить использование обычного тепловентилятора или радиатора, и ваш результат будет: 151 доллар.

Энергопотребление нагревателей 24000 БТЕ (тепловые насосы)

Энергопотребление просматриваемых нагревателей на 24 000 БТЕ составляет от 2 000 до 2 500 Вт.Модель мощностью 2000 Вт не была блоком с инвертором / регулируемым потоком хладагента и обеспечивает 3,5 единицы тепла на единицу потребляемой электроэнергии (более удобный способ взглянуть на нее - это 3500 Вт тепла на каждые 1000 Вт потребляемой мощности). Модель мощностью 2500 Вт была инверторной / VRF и обеспечивала 2,81 единицы тепла на каждую единицу потребляемой электроэнергии.

Это не означает, что инверторные кондиционеры потребляют больше энергии. Эта модель Рамсонда оказалась более эффективной. Устройство мощностью 2000 Вт: Ramsond 74GW3.До содержания

Завод Инжиниринг | Когда использовать электрические паровые котлы

Производители ископаемого топлива снова увеличивают количество тепла для промышленных и коммерческих операторов крупных паровых котлов, работающих на ископаемом топливе. Поскольку операторы котлов мало что могут сделать для контроля затрат на электроэнергию, очевидный ответ - найти способы контролировать потребление - без сокращения операций или снижения производительности процессов с паровым обогревом.

К счастью, когда погода становится теплой, снижение спроса на отопление позволяет отключить большие центральные котлы.Но при этом операторы буквально «выпускают пар», когда тот же котел обеспечивает пар для технологических процессов. Как правило, даже при максимальном диапазоне регулирования котел производит больше пара, чем требуется технологическим процессам, и этот избыток выбрасывается в атмосферу. Потраченная впустую энергия представляет собой значительную стоимость топлива на входе.

Комплектный паровой электрический котел может быть более экономичным решением (рис. 1). Он может поддерживать работу, потребляющую пар, на полной скорости, в то время как большой котел, работающий на ископаемом топливе, прерывается летом или нуждается в обслуживании или ремонте.

Рис. 1. Комплектным паровым электрокотлам требуется только электричество и питательная вода.

А как насчет затрат на электроэнергию?

Хотя электроэнергетические компании являются одними из крупнейших операторов паровых котлов, работающих на ископаемом топливе, они меньше страдают от роста цен на нефть и газ из-за использования угля. Те, кто использует нефть и газ, имеют большее влияние на поставщиков из-за их размера и объема использования. Большинство операторов промышленных и коммерческих котлов, вероятно, платят больше за электроэнергию по сравнению с нефтью и газом за эквивалентные количества британских тепловых единиц.Сравнение общих затрат указывает на преимущества использования электрического парового котла для выработки технологического пара при снижении общей потребности предприятия в паре. (См. Таблицу 1.)

Таблица 1. Эксплуатационные расходы котла1.

Тип котла Стоимость топлива, $ / час
Электрокотел на 10 л.с. (~ 100 кВт)
150 л.с .. Ископаемое Газ:
Нефть:

Примечания :

1.См. Пример ниже для предположений и расчетов, использованных для этих цифр.

2. Котлы, работающие на ископаемом топливе, понижены до минимального рабочего коэффициента 0,2 или 30 л.с.

Пример: окупаемость электрического котла

Время, необходимое для окупаемости инвестиций в новый электрический котел, зависит от топлива, на котором работает существующий центральный котел, стоимости топлива, минимального рабочего уровня и того, как используются котлы. Расчеты для цифр в Таблице 1 предполагают, что для технологического нагрева требуется всего 10 лошадиных сил котла (л.с.), а номинальная мощность центрального котла составляет 150 л.с.Это выходная мощность котла при номинальной мощности, и одна л.с. эквивалентна 34,5 фунтам пара в час или 33 446 БТЕ / час (в среднем) при 212 ° F и выше.

Полная мощность в 150 л.с. равна 5 017 000 БТЕ / час. При предполагаемом КПД 80% потребляемая мощность на полной мощности составляет 6 271 000 БТЕ / час. При снижении производительности до 20% установка будет выдавать 30 л.с. или 1 003 000 БТЕ / час при несколько более низком КПД, который предполагается равным 75%. При таком коэффициенте диапазона изменения и эффективности расход составит 1 338 000 БТЕ / час.Для газового котла потребляемая энергия составляет 1 000 000 британских тепловых единиц на 1 куб. М газа. Котел в Таблице 1 будет использовать 1,338 кубических футов в час для выработки 30 л.с., минимального рабочего уровня. Поскольку требуется всего 10 л.с., 20 л.с. пара попадают в дымовую трубу как потраченная впустую энергия.

Для Таблицы 1 предполагается, что стоимость поставленного газа составляет 7,00 долларов США за куб. Фут. Стоимость эксплуатации центрального котла на 30 л.с. составляет 1,338 куб. М3 / час x 7,00 долл. США / тыс. Куб. Футов = 9,37 долл. США / час. Потери в трубопроводе не учитываются, поскольку котел имеет достаточную избыточную мощность, чтобы преодолеть эти потери при минимальном диапазоне отклонений.

Для котлов, работающих на жидком топливе, ситуация аналогичная - цены на топливо варьируются в зависимости от региона и поставщика и могут возрасти в будущем. В таблице 1 указана цена 1,40 доллара за галлон. и энергосодержание 138 000 БТЕ / галлон. Если разделить это на ввод 1,338,000 БТЕ / час (то же, что и газовый котел), котел потребляет 9,7 галлона / час. При цене 1,40 долл. США за галлон эксплуатационные расходы составляют 13,58 долл. США в час. Потери в трубопроводе не учитываются.

Электрокотел работает на полную мощность, что для простоты предполагает обеспечение технологических требований и 3% потерь на коротком участке трубопровода между котлом и технологическим процессом.Предполагается, что стоимость электроэнергии составляет 0,05 доллара США / кВтч. Так как одна л.с. соответствует примерно 9,81 кВт, а преобразование электроэнергии в котле составляет около 98%, выходная мощность 10 л.с. требует 100 кВт на входе. Стоимость эксплуатации составляет 5 долларов США в час.

Энергия на единицу топлива основана на диаграммах, опубликованных Институтом газовых технологий, Чикаго, Иллинойс.

Как показано в Таблице 1, экономия затрат на топливо от использования электрического котла мощностью 10 л.с. по сравнению с продолжением эксплуатации основного котла мощностью 150 л.с. составляет не менее 4 долларов.37 в час в случае газового котла. Это означает, что стандартная стоимость установки этого электрического котла в размере 20 000 долларов может быть окупена менее чем за 4600 часов работы. Это соответствует 27 неделям круглосуточного обслуживания без выходных, или примерно двум летним периодам работы. Для мазутного котла срок окупаемости будет намного короче. Кроме того, сроки окупаемости обычно короче, если учесть затраты на техническое обслуживание.

Приложения

Комплектные электрические паровые котлы доступны для производства пара низкого и высокого давления мощностью не менее 165 л.с.Некоторые производители изготавливают электрические котлы большего размера по индивидуальному заказу с учетом конкретных требований к установке. Электрические котлы подходят для широкого круга процессов, включая те, которые используются при производстве химикатов, красок, бумаги, текстиля, нефтепродуктов, фармацевтических препаратов, пластмасс и резины; а также производство продуктов питания и напитков и многие другие объекты, где требуется нагрев, увлажнение и стерилизация. Конкретные применения включают подачу пара в резервуары для хранения и сосуды с рубашкой; реакционные и дистилляционные сосуды, реторты и автоклавы; нагревательные валки для мелования бумаги, каландрирования, ламинирования, гофрирования и тиснения; плиты, штампы и формы, используемые при обработке пластмасс и эластомеров (рис.2).

Рис. 2. Типовая котельная система с замкнутым контуром

Хотя основной котел установки обычно подает пар и горячую воду для комфортного обогрева и увлажнения, могут быть случаи, когда установка электрического котла для локального обогрева при расширении установки может оказаться рентабельной. Точно так же электрические котлы являются идеальным выбором для новых технологических объектов, где большие котлы, работающие на ископаемом топливе, непрактичны или не требуются. При правильном размере электрического котла отсутствуют потери в дымовой трубе сгорания, дымовые трубы или выбросы в дымовую трубу.По сравнению с котлами, работающими на жидком топливе, здесь нет резервуаров для хранения топлива, которые нужно устанавливать, держать заполненными или беспокоиться о протечке. Кроме того, не требуется техническое обслуживание горелок и поверхностей теплообменников.

Комплектные электрические котлы поставляются со всеми элементами управления и заказанными аксессуарами на месте и готовы к работе. С большинством электрических котлов может работать обслуживающий персонал, прошедший минимальную подготовку. Они запускаются быстро и выпускают пар в течение получаса. Это безопасные, компактные, бесшумные агрегаты, которые можно установить рядом с местом потребления пара, что устраняет необходимость в длинных участках трубопровода и тепловых потерях, которые могут достигать 10%.Электрокотлы хорошо изолированы, поэтому они не добавляют значительного тепла в окружающую среду (рис. 3). Они работают от существующего распределительного напряжения, и единственным дополнительным требованием является подача питательной воды.

Рис. 3. Типовая конструкция вертикального электрокотла.

Техническое обслуживание электрокотлов минимально, помимо регулярных проверок уровня воды и ежемесячных проверок электропроводки. Как и все котлы, они требуют мер по борьбе с накипью и периодической продувки для поддержания эффективности.Замена нагревательного элемента при необходимости легко осуществляется через дверцу котла.

Калибровка и подбор

Поскольку комплектные электрические паровые котлы предварительно спроектированы и собраны, а требования к установке для большинства агрегатов схожи, определение размеров и выбор из списка стандартных продуктов, как правило, является простым процессом. В большинстве систем отопления требуется всего четыре шага для определения правильной мощности бойлера в БТЕ.

1. Определите количество БТЕ / ч, необходимое для доведения приложения до рабочей температуры за желаемое время, включая трубопроводы.

2. Определите количество БТЕ / час, необходимое для поддержания рабочей температуры в технологическом процессе и трубопроводе.

3. Взяв наибольший результат из Шага 1 или Шага 2, преобразуйте БТЕ / час в фунты пара в час, используя стандартные данные по насыщенному пару (Таблица 2). Разделите БТЕ / час, необходимое для скрытой теплоты, в БТЕ / фунт при рабочем рабочем давлении или при манометрическом давлении.

4. Переведите фунты пара в час в потребности котла в кВт. Поскольку таблицы насыщенного пара основаны на питательной воде с температурой 32 ° F, упрощенная таблица киловатт на фунт пара используется для определения поправочного коэффициента для питательной воды при более высокой температуре (таблица 3).Умножьте требуемые фунты пара в час из шага 3 на этот поправочный коэффициент.

Таблица 2. Насыщенный пар - термодинамические свойства

Манометрический пресс. (фунт / кв. дюйм)

Темп. (° F)

БТЕ / фунт. Сб. Пар (фут3 / фунт) Манометрический пресс. (фунт / кв. дюйм)

Темп. (Ф)

БТЕ / фунт. Сб. Пар, (фут3 / фунт)
Жидкостное тепло Скрытое тепло Всего пара Жидкостное тепло Скрытое тепло Всего пара
0 212 180 970 1150 27.0 70 316 286 898 1184 5,2
1 216 183 968 1151 25,0 75 320 290 895 1185 4,9
2 219 187 965 1152 24,0 80 324 294 892 1186 4.7
3 222 190 964 1154 22,5 85 328 298 889 1187 4,4
4 224 193 962 1155 21,0 90 331 302 886 1188 4,2
5 227 195 961 1156 20.0 95 335 306 883 1189 4,0
6 230 198 959 1157 19,5 100 338 309 881 1190 3,9
7 232 201 957 1158 18,5 110 344 316 876 1192 3.6
8 235 203 956 1159 18,0 120 350 322 871 1193 3,3
9 237 206 954 1160 17,0 125 353 325 868 1193 3,2
10 240 208 952 1160 16.5 130 356 328 866 1194 3,1
15 250 218 945 1163 14,0 140 361 334 861 1195 2,9
20 259 227 940 1167 12,0 150 366 339 857 1196 2.7
25 267 236 934 1170 10,5 160 371 344 853 1197 2,6
30 274 243 929 1172 9,5 170 375 348 849 1197 2,5
35 281 250 924 1174 8.5 180 380 353 845 1198 2,3
40 287 256 920 1176 8,0 190 384 358 841 1199 2,2
45 292 262 915 1177 7,0 200 388 362 837 1199 2.1
50 298 267 912 1179 6,7 220 395 370 830 1200 2,0
55 303 272 908 1180 6,2 240 403 378 823 1201 1,8
60 307 277 905 1182 5.8 250 406 381 820 1201 1,75
65 312 282 901 1183 5,5 300 422 399 805 1204 1,48

Таблица 3. Зависимость температуры питательной воды котла в киловаттах на фунт пара

Питательная вода

температура, (

Манометрическое давление пара, psig

0

2

10

15

25

40

50

75

100

125

150

40 .3347 .3355 . 3375 . 3388 .3406 . 3422 . 3431 . 3447 . 3458 . 3464 . 3470
50 . 3318 .3326 .3345 .3359 . 3376 . 3392 .3401 . 3417 . 3429 . 3435 . 3441
60 .3288 . 3296 . 3316 .3329 .3347 . 3363 . 3372 . 3388 . 3400 .3407 . 3411
70 . 3259 . 3267 . 3287 .3300 . 3318 . 3334 .3343 .3359 . 3370 . 3376 . 3382
80 .3229 . 3238 . 3278 . 3271 . 3288 .3305 .3313 .3329 .3341 .3347 .3353
90 . 3200 . 3208 . 3238 . 3242 . 3259 . 3275 . 3284 .3300 . 3312 . 3318 .3324
100 .3171 .3179 .3199 . 3212 . 3229 . 3246 . 3255 . 3271 . 3283 . 3288 . 3294
110 .3142 . 3150 . 317 .3183 . 3200 . 3217 . 3225 . 3242 . 3253 . 3259 . 3265
120 .3112 . 3210 .314 .3154 .3171 .3187 .3196 . 3212 . 3224 . 3230 . 3236
130 . 3083 . 3091 .3111 .3124 .3142 . 3160 .3167 .3183 .3195 . 3200 .3206
140 .3054 . 3062 . 3082 . 3095 .3113 .3129 .3137 .3154 .3165 .3171 .3177
150 . 3025 . 3032 . 3052 . 3066 . 3083 . 3099 .3108 .3124 .3136 .3142 .3148
160 .2995 . 3003 . 3029 . 3036 . 3054 . 3070 . 3079 . 3095 .3107 .3113 .3118
170 . 2966 . 2974 . 2994 . 3001 . 3025 . 3041 . 3050 . 3066 . 3077 . 3083 . 3089
180 .2937 ,2945 ,2964 . 2978 . 2995 . 3011 . 3020 . 3036 . 3048 . 3054 . 3060
190 . 2907 ,2915 ,2935 ,2948 . 2966 . 2982 . 2981 . 3007 . 3019 . 3025 . 3030
200 .2878 . 2886 . 2906 ,2919 ,2937 . 2953 . 2962 . 2978 . 2989 . 2995 . 3001

Давление пара должно быть наименьшим давлением, которое обеспечит требуемый выход при температуре выше, чем конечный желаемый продукт или температура процесса. Чтобы определить, является ли повышение температуры продукта или процесса достаточным, определите, имеется ли в теплообменнике достаточная площадь поверхности теплопередачи, чтобы удовлетворять формуле:

Q = U x A x D T.

Где:

Q = Теплопередача, БТЕ / час

U = Общий коэффициент теплопередачи для конкретного нагреваемого продукта, тип источника тепла [насыщенный пар; вода] и способ переноса [свободная конвекция; принудительная конвекция; зажим]

A = Площадь поверхности теплопередачи теплообменника, фут2

D T = Изменение температуры, град F

При необходимости

D T может быть увеличен, если не превышаются максимальное номинальное давление котла и максимально допустимая температура поверхности теплопередающей поверхности, контактирующей с продуктом.

Пример расчета котла

Химическая компания использует кожухотрубный теплообменник для нагрева 10 галлонов воды в минуту от 140 F до 185 F для непрерывного процесса. В теплообменник подается пар под давлением 50 фунтов на квадратный дюйм от большого центрального котла, работающего на ископаемом топливе. Компания желает закрыть большой котел на летние месяцы. Электрокотел какого размера нужен для замены центрального пароснабжения при остановке? (Конденсат смешивается с питательной водой и возвращается в котел при температуре 50 ° F.)

Тепловая энергия, необходимая для этого примера, может быть рассчитана по следующей формуле:

Q = [(C) ( C p ) (SG) (V) (D T ) (K) x (SF)] / [H], где:

Q = Требуемое количество тепла, кВт / час

C = коэффициент преобразования для галлонов в минуту в фунт / час, 8,345

(8,345 фунта / галлон x 60 мин / час) = 500 фунт-мин / галлон-час

C p = Удельная теплоемкость воды, 1 БТЕ / фунт / фут

SG = Удельный вес жидкости, 1 для воды

V = Объемный расход жидкости, 10 галлонов в минуту

D T = Изменение температуры жидкости, град F

(185 ° F - 140 ° F) = 45 ° F

K = кВт котла на фунт пара

(при 50 фунтах на квадратный дюйм для питательной воды 50 F, из таблицы 3) = 0.3401 кВт / фунт.

H = Скрытая теплота пара при рабочем давлении 50 фунтов на кв. Дюйм (из таблицы 2) = 912 БТЕ / фунт

SF = коэффициент безопасности 20% = 1,2 (при неизвестных тепловых потерях, потере конденсата из-за испарения и т. Д.)

Этот расчет можно разбить на следующие этапы:

1. Перевести галлоны в минуту потока в фунты в час:

10 галлонов в минуту x 500 фунтов в минуту / галлон в час = 5000 фунтов в час

2. Основываясь на фунтах в час, рассчитайте необходимое количество британских тепловых единиц, используя удельную теплоемкость воды и повышение температуры (D T):

5000 фунтов / час x 1 британских тепловых единиц / фунт / фут x 45 F = 225000 британских тепловых единиц / час

3.Используя скрытое теплосодержание при 50 фунтах на квадратный дюйм из таблицы 2, рассчитайте фунты пара в час, необходимые для доставки требуемых британских тепловых единиц:

225000 БТЕ / час / 912,2 БТЕ / фунт = 246,66 фунта / час

4. Преобразуйте фунты пара в час в кВт котла, используя коэффициент 0,3401 из таблицы 3:

246,66 фунта / час x 0,3401 кВт / фунт = 83,89 кВт

Чтобы компенсировать неизвестные потери тепла и возможные потери нагретого конденсата из-за мгновенного испарения, при выборе размеров котла обычно применяется 20% -ный запас прочности.Расчетный размер котла:

1,20 x 83,88 кВт = 100,67 кВт

На основании этого расчета выберите электрический паровой котел. В зависимости от производителя такой котел может быть оснащен множеством дополнительных опций производительности, включая автоматическую продувку, продувочные сепараторы, где пар и горячая вода не могут быть сброшены непосредственно в канализацию, электронные регуляторы уровня воды и электронные регуляторы для установок с регулируемым давлением .

- Отредактировал Джозеф Л.Фощ, старший редактор,

630-3320-7135, [email protected]

Подробнее

Автор готов ответить на вопросы по электрическим паровым котлам.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
