Обжим коннектора: правильные схемы и советы профи

Содержание

правильные схемы и советы профи

Привет! Еще одна техничка на около Wi-Fi тему. Правильный обжим кабеля мы уже обсуждали на страницах этого портала, но сегодня будет освещена статья на тему, как обжать витую пару на 8 жил. По сути, это и есть классический провод локальной сети, но вот все его отдельно выделяют. Есть проблема – будем решать!

Для сисадмина

Коллегам по цеху сразу же выкладываю правильные схемы обжима, чтобы не копались подолгу.

Прямой обжим используем для хаб-комп, перекрестный для комп-комп или хаб-хаб. На деле же современные сетевые устройства распознают оба вида нормально.

Для новичков

Если у вас остались какие-то вопросы – пишите их в комментариях. Отвечу как только увижу)

Тем же, кто только впервые готовится обжать витую пару, будет посвящена оставшаяся часть статьи. Здесь я проведу вас за ручку от постановки задачи до успешной передачи данных через новенький кабель. Но лишней информации не будет, как по мне здесь все-таки многие собрались именно для того, чтобы получить правильную схему, так что без воды. Начинаем!

Задача

Ставим задачу на обжимку:

  • Нужно обжать кабель с двух сторон коннекторами RJ-45.
  • Чтобы сеть успешно работала.
  • Чтобы визуально это было не так:

Что нам понадобится?

  • Кабель 5 или 6 категории. Тип особенно не важен, сама технология не меняется. Главное – для схем выше актуально наличие 8 жил. Для 4 жил у нас доступна другая статья, пользуйтесь поиском.

  • Инструмент для обжимки (лучший вариант для профи – кримпер, худший для разовой работы – отвертка или зубы). Что это за штуковина и как ее юзать покажу ниже. Обжимной инструмент есть сразу с функцией снятия оплетки, изоляции и обжатие – 3 в 1. Но некоторые для работы с изоляцией используют стриппер – как по мне, деньги на ветер.

  • Коннекторы RJ-45 на каждый конец. Стоят копейки, так что можно взять и больше – на случай неудачи, а они бывают даже у профессионалов.

  • Тестер
    . Это прибор для тестирования правильной работы каждой линии. В быту покупать не стоит, пойдет и метод проверки «работает или нет», а если не работает – переделать заново.

Для чего обжимаем и все схемы обжима

Выше уже написал об этом, но для новичков повторюсь. Важно определиться, для чего вы будете обжимать. От этого зависит метод расположения проводов в коннекторе:

  1. Прямой – для соединения компьютера и роутера (и их аналоги ноутбук-свич, хаб, модем).
  2. Перекрестный – для соединения однотипных устройств – компьютера с компьютером, компьютера с ноутбуком, двух роутеров, роутера и модема и т.д.

При прямом методе провода можно расположить двумя способами – по стандартам TIA/EIA-568A и TIA/EIA-568B (лучше использовать второй, но работать будет и то, и то). Вот схема разводки:

При перекрестном два стандарта идут просто на разных концах провода. Но есть разделение по скоростям. Вот основные распиновки.

Для скорости до 100 Мбит/с:

Для скорости до 1000 Мбит/с:

Расположение проводов показано сразу в коннекторе «снизу». Цифры 1-8 считаются слева-направо. Некоторые коннекторы даже указывают их, но и без них все понятно.

В итоге на этом этапе вам нужно определиться, что и с чем вы соединяете и выбрать схему.

Процедура обжима

Дальше начинается самый ад для новичка. Тем более если сразу стартовать с обжима витой пары на 8 жил. Но, с другой стороны, с их заводом проблем будет меньше всего, т.к. не нужно будет попадать в отдельные жилы, оставляя пустые (как это было при 4 жилах). Так что все нормально. Только вперед!

Сразу перед текстовой инструкцией предлагаю видео. Посмотрите его, ознакомьтесь с последовательностью, а дальше уже просто подчеркните детали:

А теперь все шаги по порядку.

Шаг 1 – обрезаем провод

Просто берем наш сетевой кабель и отрезаем его по нужной нам длине. Сразу лучше взять с запасом, а то вдруг придется переделывать.

Шаг 2 – Снимаем оплетку

Оплетку можно снять и ножом, а можно и обжимными клещами – там есть отверстие, для ее снятия на специальную длину. От края отступаем примерно 1 см. Если очистить сильно мало – кабель просто не залезет в разъем, если взять много – провода будут торчать из коннектора, что тоже не увеличит срок службы.

Шаг 3 – Подравниваем

Чтобы все хорошо и ровно зашло в коннектор, нужно все подравнять:

  • Сначала я разглаживаю все провода в одну линию с помощью карандаша.
  • Далее раскладываю их на этом же карандаше по нужным мне цветам по порядку.
  • Еще раз разравниваю карандашом.
  • Обычно у этой линии край остается сверху неровным – приходится как раз подравнять. Идеально подходят обычные ножницы.

Итого все должно быть ровно:

Шаг 4 – Впихиваем

Пытаемся затащить нашу конструкцию в коннектор. Проверяем, чтобы каждый провод был в своей жиле, доходил до конца и ничего нигде не торчало:

Шаг 5 – Опрессовка

Теперь самый ответственный момент. Засовываем коннектор в обжимные клещи и жмем до щелчка:

Если инструмента под рукой нет, подойдет и обычная плоская отвертка. Но придется продавить каждый нож отдельно, да еще и не поломать (на этот случай мы и взяли несколько коннекторов):

В свою бытность делали эту же процедуру и зубами, но никому не рекомендую – опасно для здоровья, а стоматологи нынче не дешевые.

Проверка

Теперь самое время провести полевые испытания. Основные моменты:

  • Дергаем понемногу провод с каждой стороны коннектора – ничего не отваливается? Нет движений? Если есть – дожать.
  • Если нет тестера – сразу проверяем в бою. Сеть работает? Скорость подключения показывает верную? Если что-то вдруг не так, лучший способ доделать – просто засунуть все еще раз в клещи и прожать как следует. В 90% всех случаев повторный дожим помогает, все ножи встают на свои места. Видимо в первый раз мы просто жалеем коннектор.
  • Если есть LAN-тестер – он покажет все ли работает нормально, или на какой-то линии есть перебой. Как решение перебоя – тоже дожать. В противном случае придется повторять все заново( Альтернатива тестеру – обычный мультиметр, тоже можно прозвонить каждую линию для упрощения поиска.
Обрыв на шестой жиле

Вот и все. После успешного выполнения всех шагов ваш кабель должен нормально работать. Обязательно поделитесь своим опытом в комментариях ниже – это будет не только полезно, но и интересно нашим читателям. Всегда на связи, ваш Ботан из WiFiGid.ru.

Обжим витой пары RJ45 в картинках

Порядок разводки проводов витой пары для разъемов RJ-45 зависит от назначения соединительной линии, технологии и стандарта передачи данных. Ниже приведены рисунки для локальных вычислительных сетей Ethernet для стандартов использующих медный кабель - витые пары (Twisted Pair). Абривиатура таких стандартов как правило имеет вид ##### - TX (например, 10Base-TX, 100Base-TX) Цифра в названии стандарта говорит о несущей частоте передачи данных. Для каждого стандарта используются специальные схемы обжима кабеля, используются различные кабели, применяются специфические ограничения по длинне кабеля и количеству соединителей и коммутирующих устройств.

Ниже представлен относительно универсальный способ обжима для 10Base-TX и 100Base-TX задействованы лишь оранжевые и зеленые проводки (контакты 1+2 и 3+6). Синюю пару часто используют для телефонных линий (контакты 4+5). Для технологий 1000Base-TX и ряда других менее популярных задействованы 8 контактов, также для Gigabit технологий рекомендую использовать экранированную витую пару.

При обжимке кабеля RJ-45 используется специальный обжимной инструмент - кримпер.

Расплетение витых пар должно быть порядка 8-13мм. Со слишком коротким расплетением неудобно работать. Со слишком длинным - коннектор будет держаться менее надёжно. Изоляцию с жил предварительно снимать не нужно. При обжимке кримпером изоляция будет продавлена автоматически. При прокладке кабеля избегайте резких изгибов, которые могут привести к повреждению жил.


Прямой порядок обжима витой пары

Применяется в схемах "компьютер-свитч", когда кабель идёт от рабочей станции к свичу, концентратору или маршрутизатору.

Кросс-линковый (перекрёстный) порядок

Применяется в схемах типа "компьютер-компьютер". Позволяет соединить между собой 2 концентратора, не имеющих переключения uplink/normal, а также для прямого соединения 2-х компьютеров. Меняются местами 2 пары: 1-2 на 3-6.



Далее на картинке приведены варианты обжима 4-хжильного кабеля (2 пары): прямой и кроссовый. Двух пар может быть вполне достаточно для наших локальных сетей, ограничение скорости при этом 100 Мбит/c. Если оборудование не поддерживает скорость более 100 Мбит/c, то наличие 8-ми жил совсем никаких преимуществ не даст. Теоретически 4 пары витой пары обеспечивают скорость до 1000 Мбит/с (1 Gb/s).

Современное сетевое оборудование поддерживает технологию Auto-MDIX, которая позволяет использовать кабель как с прямой так и с перекрестной обжимкой.

Видео обжима коннекторов RJ-45:

Дата добавления: 7 лет назад

Просмотров: 2.6k

Обжим витой пары своими руками: схема распиновки и инструменты

Ещё десять лет назад домашний Интернет был редкостью, сейчас в городах он есть практически у всех. Причем устройство уже не одно, вот и приходится делать дома довольно разветвленную сеть, тянуть провода, устанавливать интернет-розетки. Провода для интернета называются витой парой. Заканчиваются они специальной вилкой-коннектором. Сам процесс подключения кабеля к коннектору называют «обжим витой пары». О том, что это такое и как сделать все своими руками и поговорим дальше.

Содержание статьи

Что собой представляет витая пара

Витая пара — специальный кабель, который состоит из одной или более пар медных проводов в защитной оболочке, скрученных между собой с определенным шагом. Если в кабеле несколько пар, шаг их скрутки разный. Это позволяет уменьшить влияние проводников друг на друга. Используется витая пара для создания сетей передачи данных (Интернет). Кабель подключается к устройствам через специальные коннекторы, которые вставляются в стандартизованные разъемы оборудования.

Набор инструментов, которыми пользуются профессионалы

Виды и типы

Витая пара может быть защищенной и нет. Защищенная пара имеет экраны из алюминиевой фольги или оплетки. Защита может быть общей — на кабель — и попарной — на каждую пару отдельно. Для прокладки в помещениях можно брать неэкранированный кабель (маркировка UTP) или с общим экраном из фольги (FTP). Для прокладки на улице лучше брать еще с дополнительной металлической оплеткой (SFTP). Если по трассе витая пара идет параллельно с электрическими кабелями, имеет смысл взять кабель с защитой каждой пары (STP и S/STP).  Благодаря двойному экрану длина такого кабеля может быть более 100 м.

Витая пара — кабель, который используют для подключения проводного интернета

Еще есть витая пара многожильная и одножильная. Одножильные провода хуже гнутся, но имеет лучшие характеристики (сигнал можно предавать на большие расстояния) и лучше переносят обжим. Их используют при подключении интернет-розеток. В этом случае кабель фиксируется при монтаже и затем почти не изгибается.

Многожильная витая пара хорошо гнется, но имеет большее затухание (хуже проходит сигнал), ее проще прорезать при обжиме, сложнее вставить в коннектор. Используется там, где важна гибкость — от интернет-розетки до оконечного устройства (компьютера, ноутбука, роутера).

Выбор категории и защитной оболочки

И еще немного о категориях. Для подключения к интернету нужна витая пара категории не ниже CAT5 (можно CAT6 и CAT6a). Эти обозначения категории выбиты на защитной оболочке.

чтобы провести Интернет, витую пару надо покупать определенных категорий

И несколько слов о цвете защитной оболочки и форме кабеля. Чаще всего встречается серая витая пара, но есть и оранжевая (ярко-красная). Первый вид — обычная, второй — в оболочке, не поддерживающей горение. Негорючую витую пару имеет смысл использовать в деревянных домах (на всякий случай), но особой необходимости в этом нет.

По форме витая пара может быть круглой или плоской. Круглая витая пара используется практически везде, а плоская нужна только при прокладке по полу. Хотя никто вам не мешает пустить ее под плинтусом или в специальном плинтусе с кабель-каналом.

Количество пар

В основном витая пара выпускается из 2 пар (4 провода) и  4 пар (8 проводов). По современным стандартами при скорости до 100 Мб/сек можно использовать двухпарные кабели (четыре провода). При скорости от 100 Мб/сек до 1 Гб/сек нужны 4 пары (восемь проводов).

Лучше сразу брать кабель на 8 проводов…чтобы не пришлось перетягивать

В настоящее время скорость передачи данных при Интернет соединении для частных домов и квартир не превышает 100 Мб/сек, то есть можно брать витую пару из 4 проводов. Но ситуация меняется настолько быстро, что нет гарантии, что через несколько лет порог в 100 Мб/сек будет превышен, а значит, придется перетягивать кабель. Собственно, уже сейчас есть тарифы со скоростью 120 Мбит/сек и выше. Так что лучше все-таки сразу тянуть 8 проводов.

Что такое обжим витой пары и как его делать

Для подключения к периферийному устройству витая пара заканчивается штекером специальной формы — коннектором, в  бороздки которого заводятся провода. Заканчиваются эти бороздки медными контактными пластинами, а примерно посредине их длины перпендикулярно к плоскости пластин установлена металлическая пластина с прорезями (ножи). Когда происходит обжим витой пары, вставленные провода прижимаются к ножам, они прорезают защитную оболочку проводов, а сами плотно прижимаются к медному проводнику, обеспечивая хороший контакт.

Типы ножей в коннекторах RJ45 для разных проводов разные

На первый взгляд такой способ соединения кажется ненадежным, но практика показала, что он, как минимум, не уступает качественной пайке, а порой еще и надежнее, так как шансы повредить изоляцию минимальны. Но хороший контакт обеспечивается только при условии соблюдения стандартов при изготовлении коннекторов и витой пары.

Вот в таком виде мы обычно пользуемся витой парой. А чтобы заправить ее в этот коннектор и нужен обжим

Для обжима витой пары нужны специальные клещи с гнездом под разъем. В это гнездо вставляется разъем с заправленными в него проводами, потом клещи сжимаются до упора. На этом обжим витой пары окончен. Такой способ надежен, так как усилие клещи развивают стандартное, которое как раз необходимо для прорезания изоляции, но недостаточно для того чтобы повредить проводники. Такие обжимные клещи (или обжимки) стоят порядка 15-18$. Если вам надо установить несколько коннекторов, уже можно подумать о покупке такого оборудования. Если нужно оконечить всего один кусок кабеля, можно попробовать обойтись обычной отверткой или плоскогубцами.

Оптимальный вариант для обжима витой пары своими руками

При обжиме витой пары отверткой, каждый проводок отдельно вдавливается в вдавливается в нож до прорезания оболочки. Способ не самый удобный — отвертка соскальзывает, сложно проконтролировать прорезана ли оболочка, нет уверенности в том, что провод не повредился. Но такой способ обжима тоже возможен.

При обжиме витой пары плоскогубцами надо быть еще аккуратнее. Губками прижимаем пластину, но так как форма у плоскогубцев не заточена под разъем, легко пережать по краям провода или поломать корпус. Потому жмем понемногу, с одной и с другой стороны. Если середина не прожалась, возьмите отвертку и поправьте провода ей.

Выбор схемы распиновки проводов

Как вы догадываетесь, провода в коннекторе надо располагать в определенном прядке. Этот порядок на языке профессионалов называется «распиновка». В нашей стране приняты две схемы расположения проводов: прямая (568В) и перекрестная (kross-over  на русском «кросс-овер», обозначается 568А).  Прямая распиновка используется при соединении свича/хаба/роутера с компьютером или другим устройством, перекрестная — при соединении двух компьютеров напрямую. То есть, обычно используем прямую схему, которая маркируется 568B. Порядок проводов при обжиме витой пары в этом случае  как на фото.

Схема расположения 8 проводов витой пары в коннекторе

Если посмотрите на эту схему, поймете, почему она называется прямой. Потому что если обжим витой пары делают с ее помощью, провода на обоих концах шнура (если делается он) располагаются одинаково.

На следующей схеме приведена перекрестная схема распиновки витой пары. С названием тоже все понятно — на ответной стороне провода расположены в другом — перевернутом- порядке.

Перекрестная схема расположения восьми проводов при обжимке витой пары

Есть еще схема для обжима витой пары на 4 жилы (двухпарный кабель). Часть дорожек в коннекторе при этом остаются пустыми. Но порядок действий не меняется.

Обжим витой пары на четыре жилы (схема расположения проводов в коннекторе)

Этот способ соединения используется только для подключения периферийных устройств, так что схема только прямая. Обратите внимание, на каждой схеме стоят цифры от 1 до 8. Они обозначают номер контакта. При укладке проводов в коннектор или при подключении к розетке, на корпусе ищите цифры. Они выдавлены, но на прозрачном или белом пластике рассмотреть их непросто. Найдя цифры 1 или 8 вы знаете, как надо держать коннектор и в каком порядке располагать провода.

Порядок обжима витой пары

Теперь собственно о самом процессе. При работе надо быть аккуратным, чтобы не повредить проводники или изоляцию в неположенном месте. Если нет специальных инструментов для зачистки изоляции, пользуются канцелярским или остро заточенным кухонным ножом. Чтобы не повредить изоляцию, сначала лишь немного ее надрезаете, потом кабель сгибаете. В полимерную оболочку специально добавляют мел, что делает ее хрупкой при изломе. Так что чуть надрезанная изоляция при изгибе лопается. Это что касается зачистки оболочки кабеля. Надо будет еще обрезать проводники, тут никаких особых хитростей — берете кусачки и откусываете.

Порядок действий при обжиме витой пары такой:

  1. С кабеля аккуратно снимаем изоляцию. Делаем надрез на расстоянии около 15 мм от края, не стараясь прорезать оболочку насквозь. Затем беремся за кабель с двух сторон от разреза и сгибаем. Оболочка лопается по месту реза. Надо пару раз изменить направление изгиба, чтобы изоляция отделилась полностью. Затем просто тянем отделившийся кусок в сторону, он снимается без особых усилий.

    Как снять изоляцию с витой пары

  2. Проводники расправляем, если есть экран, его скручиваем и отгибаем в сторону. Провода выкладываем по цветам согласно требуемой схемы. Зажимаем их между большим и указательным пальцами, расправляем, чтобы они были прямыми и шли один возле другого.

    Расправляем провода, выложив их по схеме

  3. Берем кусачки, отрезаем провода так, чтобы они торчали начала изоляции на 9-10 мм.

    Обрезаем лишнее

  4. Берем коннектор RJ-45, поворачиваем «хвостиком» вниз, вставляем провода в желобки. Это, пожалуй, самая сложная часть. Без опыта они лезть на свои места не хотят.

    Надо вставить провода в желобки

  5. Вставленные провода продвигаем вперед до упора. При этом, если вы правильно отрезали провода, край изоляции упирается в риску на коннекторе. Именно такой обжим интернет кабеля будет работать без проблем. Если из коннектора выходит не кабель в оболочке, а торчат провода в изоляции, через некоторое время возможны проблемы, придется обжимать витую пару по-новой.

    «До упора» — это чтобы и провода дошли до конца желобков, и изоляция уперлась в бортик

  6. Берем клещи, в гнездо вставляем коннектор (там прорезь специальной формы, так что не ошибетесь), сжимаем ручки. На этом обжим витой пары закончен.

    Обжим витой пары, последний этап — прижимаем клещами

Видео по теме

Как ни описывай процессы словами, лучше посмотреть все в действии. Потому видео стоит посмотреть чтобы иметь полное представление о том, что придется делать и как. В следующем ролике рассказывают как обжать интернет кабель без специальных клещей.

Процесс обжимки витой пары на 4 жилы не слишком отличается от восьмижильного, но есть определенные трудности при попытках заправить провода в нужные канавки.


Интернет кабель может заканчиваться не только коннектором. Он может заходить в интернет-розетку. К ней тоже надо подвести витую пару и подключить ее.

схемы использования коннектора RJ-45, распиновка

Сетевой кабель или витая пара — это специальный провод, который состоит из свитых между собой четырёх пар медных жил. Такое количество жил и сама конструкция помогают снизить влияние всевозможных помех. Обжим сетевого кабеля необходим, чтобы закрепить на нём специальные разъёмы (коннекторы) для подключения к компьютеру. С его помощью создают локальную сеть и связывают устройства между собой.

Коннектор RJ45

При обжимке чаще всего используют коннекторы 8P8C с 8 контактами. Чаще всего их называют RJ45. Обжим кабеля сам по себе не сложен, но нужно внимательно выбирать коннектор — некоторые из них используются только профессионалами. Бывают они двух типов:

  • Неэкранированные, которые используются для UTP-проводов;
  • Экранированные — для STP или FTP.

Также бывают коннекторы со вставкой, но они предназначены только для мягких многожильных проводов. Если провод твёрдый, то использовать их будет крайне неудобно.

Внутри коннектора есть восемь углублений, предназначенных для проводов. Над ними расположены металлические контакты. Жилы шнура нужно расположить в этих углублениях, а когда коннектор закроется, они соединятся с контактами. Надо положить коннектор защёлкой к себе, контактами вверх, чтобы нумерация была правильной. В таком положении первое углубление будет находиться справа, восьмое — слева. Укладку рекомендуется начинать с первого контакта.

Существует две основных схемы распределения: EIA/TIA-568А и EIA/TIA-568B. В них по-разному расположены жилы. В сетевом шнуре их всего четыре пары, реже — две. Для таких проводов схема будет иная.

Варианты обжима

Существует несколько схем обжима витой пары RJ 45: кроссовый и прямой. Разница в целях использования:

  • Прямой применяется тогда, когда кабель будет использоваться для связи сетевого оборудования (с компьютером или между собой), и подключения клиентского оборудования. Этот способ применяется чаще всего.
  • Кроссовый используют для связи компьютеров между собой. Другое оборудование при этом использоваться не должно. Реже этот способ применяют для связи устройств через порты типа up-link.

Можно использовать любой способ, но оба конца должны быть обжаты одинаково. Обычно при прямом обжиме используют схему 568В.

В последнее время популярность набирают кабели, в которых вместо четырёх витых пар есть только две. С их помощью можно подключить только два устройства. В случае если локальный трафик высокий, такой способ применять не желательно, потому что скорость передачи данных снизится с 1 ГБит/с до 100 МБит/с.

Используются либо оранжевый и зелёный, либо синий и коричневый цвета. Контакты подключаются так же, как и в случае использования всех 8 проводов.

Чтобы сделать кроссовый кабель, один конец шнура обжимают по схеме 568 В, второй — по 568А. Использовать нужно все провода. Этот способ даёт сравнительно небольшую скорость.

Для обеспечения более высокой скорости используют специальную схему: один конец кабеля обжимают по цветовой схеме 568В, а распиновка сетевого кабеля на другом конце должна быть такой:

  1. белый с зелёным;
  2. зелёный;
  3. белый с оранжевым;
  4. белый с коричневым;
  5. коричневый;
  6. оранжевый;
  7. синий;
  8. белый с синим.

Для создания сети из двух или более компьютеров без использования другого оборудования (свичей, роутеров и прочего) используется другая распиновка витой пары.

Цветовая схема для 8 проводов позволяет соединить два устройства, просто вставив кабель в их сетевые порты. Разные концы обжимаются при этом по разным схемам.

Необходимый инструмент

Для обжима витой пары RJ-45 нужен специальный инструмент, он называется обжимные клещи. Другое его название, которое используют специалисты, — кримпер.

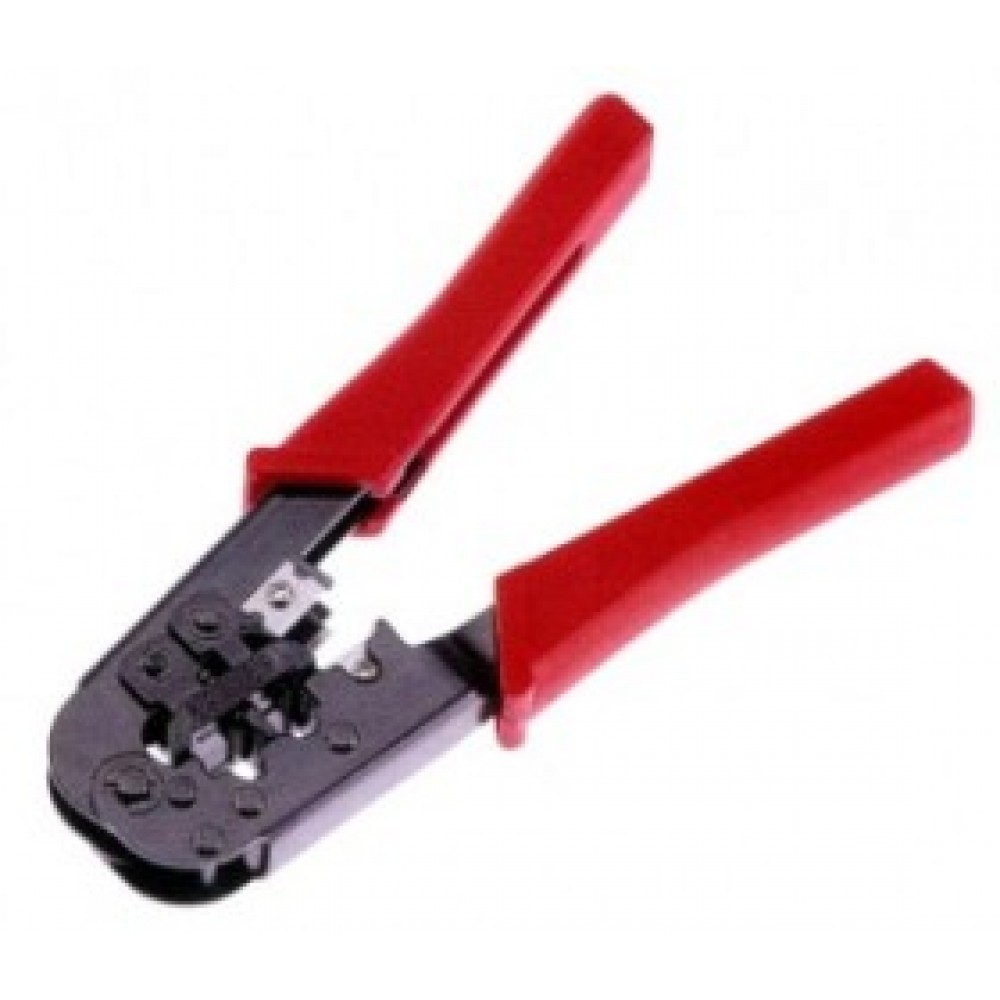

Есть два вида кримперов: рычажные и прессовые. Рычажные (слева на картинке) дешевле, но работать ими сложнее: нужно прилагать физические усилия, но обжатие всё равно получается неровным. Конструкция же вторых подразумевает наличие гребёнки, которая движется перпендикулярно коннектору, устанавливая в него контакты.

Чтобы обжать кабель, нужно сначала разделить и зачистить витые пары, вставить их в углубления на RJ-45 и всю конструкцию — в паз на кримпере. После этого свести его ручки до упора. Потом нужно прижать защёлку коннектора к корпусу и вынуть её из клещей.

Способ обжатия без кримпера

Есть способ, который позволяет обжать кабель без кримпера. Для этого понадобятся тиски (или другое приспособление, которое позволит зафиксировать вилку RJ-45), отвёртка, молоточек. Нужно сначала вставить проводки в контакт, затем зафиксировать его тисками за боковые части. Потом наконечником отвёртки и молотком аккуратно углубить ламели, защёлкнуть зажим кабеля — и всё готово.

В этом способе важно, чтобы остриё наконечника было не более 55 мм, иначе оно раздавит изолирующие бортики, потому что ламели в коннекторах толщиной 56 мм. Если это произошло, то нужно острым ножом срезать свисающие края, иначе контакты розетки будут цепляться за края, и контакта не будет.

Применение использованных коннекторов

Если нужно обжать кабель срочно, а нового коннектора под рукой нет, то можно воспользоваться старым. Для этого нужно зажать тисками фиксатор коннектора и шилом аккуратно поддеть ламели, вытащив их на 1 мм. Потом ножом подрезать защёлку со стороны кабеля, вынуть её и старые витые пары. При этом фиксатор кабеля удаляется, и для того, чтобы закрепить новый, в образовавшееся пространство нужно капнуть силикона или герметика.

Обжим после удаления старого сетевого шнура происходит так же, как если бы коннекторы были новыми. При необходимости устранения повреждений шнура, или чтобы его удлинить можно, использовать скрутку или спайку вместо того, чтобы обжимать новый кабель. Спайка гораздо надёжнее.

Как правильно обжать витую пару, схемы обжима, что для этого нужно?

Прямой обжим RJ-45. Для соединений всего современного оборудования, устройство автоматически определяет какой кабель к нему подключен и автоматически меняет пары (Auto-MDIX).

Для прямого обжима, существуют два стандарта: T568A и T568B. Отличаются только зеленой и оранжевой парой. (1,2,3,6 сигнальные пары).
Т. е опрессовка с обоих концов витой пары осуществляется либо по схеме 568A или по схеме 568B.
При использовании технологии 100BASE-TX 4 жил, передача и прием будут ограничены скоростью 100 Мбит/с и только по 2 парам.
При использовании 1000BASE-T, 8-ми проводников, передача и прием будут ограничены скоростью  1-10 Гбит/с, в зависимости от используемой технологии, типа кабеля и пропускной способности сети. Передача/прием происходит по 4 парам (сигнал передается одновременно в обоих направлениях)
В видеонаблюдении для передачи питания по технологии Poe используются свободные пары: 4,5,7,8

1. Схема обжима tia-eia 568a:

бело-зеленый
зеленый
бело-оранжевый
синий
бело-синий
оранжевый
бело-коричневый
коричневый

2. Схема обжима tia-eia 568b (более распространенный вариант):

бело-оранжевый
оранжевый
бело-зеленый
синий
бело-синий
зеленый
бело-коричневый
коричневый

Обратный-кросс. Схема опрессовки. Для соединений однотипных устройств: типа  компьютер-компьютер, хаб-хаб. Для кросс обжима один конец кабеля обжимают по стандарту T568A, а второй по T568B.

Рассмотрим два варианта обжима:
1. С помощью кримпера RJ-45.
Снимаем защитную изоляцию около 2 см с каждого конца кабеля.
Раскручиваем и выпрямляем жилки витой пары.
Выставляем жилы в нужной цветовой последовательности (коннектор располагаем так: язычком от вас, кабель заходит снизу, цвета идут слева направо).
Обрезаем концы всех 8 жил, ровно, так чтобы их длина составляла 10-12 мм.
Аккуратно вставляем кабель в коннектор до упора -каждую жилу на свое место.

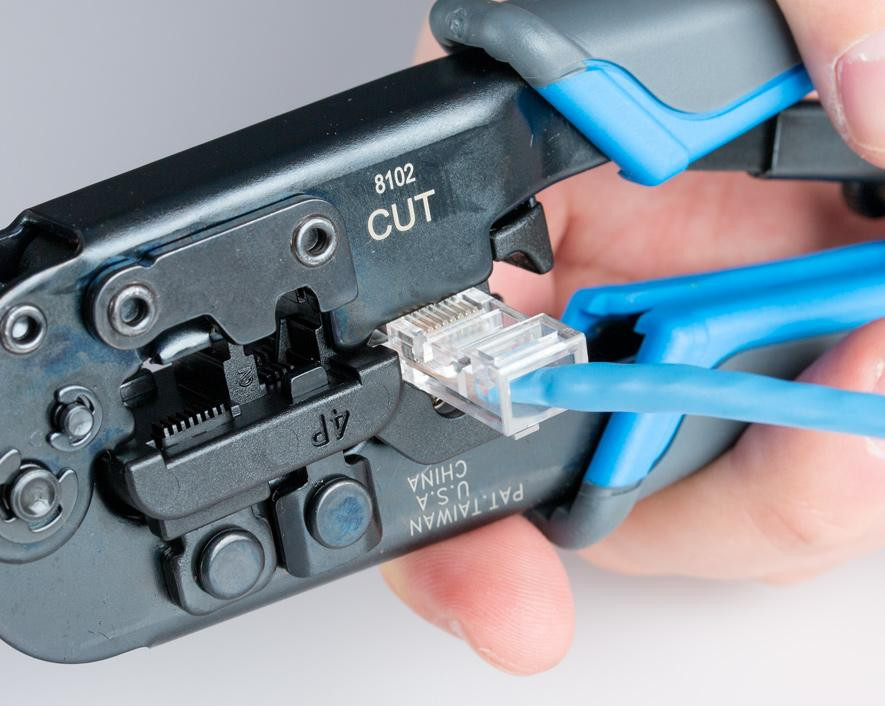

Вставляем коннектор в кримпер (обжимное устройство), разъем RJ-45 и сжимаем ручки обжимая коннектор. Давим сильно, но без фанатизма.





2. С помощью отвертки с плоским шлицем.
Все тоже самое, только при обжиме с помощью отвертки вручную надавливаем на каждый нож разъема, так чтобы он прорезал изоляцию жилы и вошел внутрь.
Эту операцию повторяем для каждой жилы, всего 8 раз!
После того как все ножи запрессованы остается зажать прозрачный нож коннектора, чтобы тот держался на изоляции кабеля.
Проверить работоспособность обжатого собственноручно кабеля RJ-45 можно с помощью мультиметра или с помощью тестера rj-45. Все жилы должны звониться в нужной последовательности, в зависимости от типа кабеля: прямой/кроссовер или стандарта TIA A или B.



Автор: Дмитрий Самохвалов, технический редактор компании Rucam-Video.

Вопросы, замечания и предложения пишите на: [email protected]

Обжимаем RJ-45 и проводим сетевой кабель на 4 / 8 жил

Решил бросить кабель от роутера до компа. Купил кабель каналы еще три года назад, вот только руки дошли до них :). Не помню когда уже последний раз обжимкой RJ-45 занимался, вспоминал, много думал. Делюсь.

Что нам понадобится ?

Выбираем кабель, прокладываем

Отмерьте от точки А до Б сколько вам нужно кабеля. Прикиньте сразу как он будет идти в кабель-канале или крепиться к стенам. Возможно, вы собираетесь прятать его под плинтусом. Перед прокладкой желательно прозвонить кабель :).

До операции «обжима» кабель уже надо проложить, оставив с концов адекватный запас. К примеру, желательно, чтобы компьютер с подключенным кабелем, можно было выдвинуть из ниши, развернуть, выполнить какое-то обслуживание системного блока без необходимости отсоединения проводов.

Кабели для прокладки сети используют с 2мя и 4мя витыми парами проводов. Вам подойдет любой из них, но 4х жильный (где всего 2 пары) позволит вам подключиться только на скорости до 100 Мбит. Такой кабель дешевле, его проще обжимать, а часто большей скорости и не требуется.

Обратите внимание, каждая пара жил маркирована своим цветом. К примеру, оранжевый провод переплетен с бело-оранжевым. Каждая из пар абсолютно ничем не отличается от другой, кроме цвета изоляции. На схемах соединения и обжима жил всегда конкретизируют цвета проводов, но на самом деле если вы поменяете местами две пары — все будет точно также работать.

Коннекторы RJ-45

Сквозь прозрачный корпус коннектора видны 8 позолоченных контактов. Нумерация контактов от 1 до 8 показана на картинке.

Для обжима нам понадобится всего пара таких разъемов-соединителей. Но никогда не бывает лишним взять несколько штук про запас. 🙂

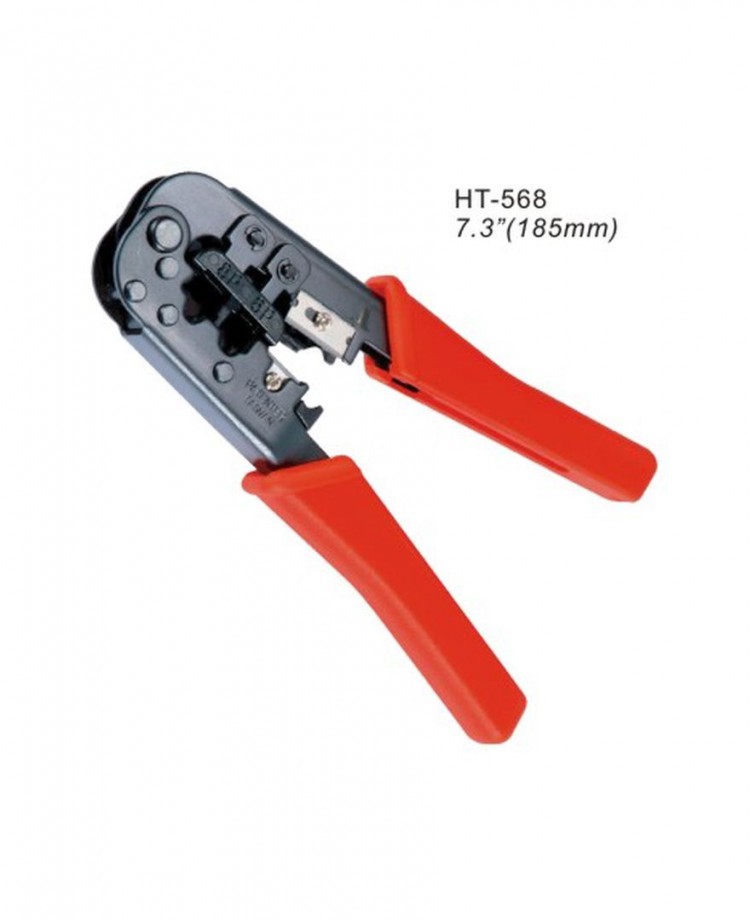

Обжимные клещи

На рисунке отмечены три типовые операции, которые позволяют выполнить обжимные клещи.

Зачистка общей изоляции кабеля. Ножи (1) смыкаются не до конца, и провод можно упереть в специальную планочку. Планка позволит отмерить оптимальную длину кабеля (около 1,5 см). При снятии изоляции конец кабеля можно повернуть, тогда ножи срежут защитный слой по кругу.

Обжим RJ-45 коннектора. Клещи (2) используются в самом финале, когда проводники пропущены в нужные канальцы. Зубчатая грань вдавливает ножи контактов в проводники, а специальный выступ защелкивает фиксатор провода RJ-45.

Нож. 3-ий типовой элемент обжимных клещей обычно используется для выравнивая проводников и резки кабеля. Этот нож полностью касается противоположной кромки, работает как кусачки.

Что мы соединяем?

Различают два типа соединения, поэтому надо разобраться, что мы будет соединять. Наиболее распространен случай, когда мы соединяем компьютер с каким то коммутирующим устройством — роутер (router), свич (switch), коммутатор… Здесь подойдет прямая схема соединения (рабочая станция — концентратор).

Прямая схема соединения

Вам нужно с обоих концов сделать совершенно одинаковый обжим кабеля по вот этой схеме. Выбирайте картинку для вашего случая — 8 или 4 жилы в кабеле.

Порядок цвета пар показан для примера. Вместо оранжевой пары к контактам 1 и 2 вы можете подключить, например, зеленую пару. Но оба коннектора должны быть разведены на концах провода одинаково.

Кросс схема разводки кабеля

Второй случай — это соединение двух концентраторов или двух рабочих станций. В данной схеме нужно, чтобы оранжевая и зеленая пары на концах провода поменялись местами.

Процесс обжима RJ-45

  1. Снимите клещами внешнюю изоляцию кабеля.
  2. Распутайте и выставьте проводники в нужном порядке.
  3. Вставьте их в каналы разъема RJ-45, пока для примерки, чтобы они приняли форму каналов, распрямились.
  4. Выньте их и, при необходимости, подровняйте кусачками «обжимки».
  5. Снова вставьте их в каналы разъема, проверьте, что все — на своих местах и каждый проводник входит до упора в свой канал.
  6. Используйте клещи для обжима.

Лучший обжимной разъем по выгодной цене - Отличные предложения обжимных разъемов от глобальных продавцов обжимных разъемов

Отличные новости !!! Вы попали в нужное место для обжимного разъема. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот верхний обжимной соединитель в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели обжимной разъем на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в обжимном соединителе и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести crimp connector по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Лучшая цена обжимной наконечник разъема - Отличные предложения на обжимной наконечник разъема от глобальных продавцов обжимных наконечников разъема

Отличные новости !!! Вы попали в нужное место для обжима разъема.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот обжимной наконечник для верхнего разъема в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели наконечник для обжима коннектора на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе наконечника для обжима разъема и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести connector crimp termination по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Обжимные соединители

C | Обжимные многожильные медные кабели

Просмотр дополнительных продуктов

Обжимные соединители C

T&D распространяет полный ассортимент обжимных соединителей C , специально разработанных для медных ответвлений и параллельного соединения многожильных медных кабелей в системах заземления.

Разъемы

типа «C» доступны для заземления проводов медного кабеля с площадью поперечного сечения (CSA) от 10 до 240 кв. Мм - устанавливаются с помощью соответствующих обжимных инструментов с храповым механизмом, гидравлических или аккумуляторных типов и соответствующих наборов штампов.

Доступен разъем с болтовым разъемом , изготовленный компанией Gunmetal, что исключает необходимость использования монтажником системы заземления обжимных инструментов.

➡ Свяжитесь с T&D, чтобы получить полный ассортимент изделий для заземления из меди , включая ленты заземления , стержни заземления и стержни заземления , производимые AN Wallis.

Обжимные соединители

C Каталожные номера каталожных номеров

C обжимные соединители

Таблица выбора

Материал: медь.

Если вам потребуется техническая поддержка для правильного выбора и поставки медных соединителей с конструкцией типа «C» для опрессовки многожильных медных заземляющих кабелей и проводов, пожалуйста, обращайтесь к нам.

Главный провод А кв. Мм Медь Ответвитель B мм2 Медь L мм W мм H мм Масса устройства кг Кол-во в упаковке AN Номер детали Wallis
10 4–10 13 12 9 0. 01 100 CCC 010
10–16 10–16 19 17 12 0,01 100 CCC 016
16 4 19 17 12 0,01 100 CCC 016
16-25 1,5 - 10 20 12 13 0,02 100 CCC 25-10
25 10–16 21 19 12 0.02 50 CCC 25PM
25 10–25 24 20 15 0,04 50 CCC 025
35 1,5 - 16 24 20 15 0,04 50 CCC 025
35 25–35 27 20 15 0,05 50 CCC 035
50 4–16 27 20 15 0. 05 50 CCC 035
50 16–50 27 20 17 0,07 50 CCC 050
70 1,5 - 25 27 20 17 0,07 25 CCC 050
50-70 4–35 33 28 21 0,09 25 CCC 70-35
50-70 35–70 34 28 21 0.10 25 CCC 070
70-95 35–70 41 30 26 0,10 25 CCC 075
95 4–35 41 30 26 0,11 25 CCC 95-35
70-95 95 41 30 26 0,12 25 CCC 095
120 35–120 45 30 28 0. 12 25 CCC 120
150 6–70 45 30 28 0,12 25 CCC 120
150 95–150 45 30 28 0,15 10 CCC 150
120 - 185 95–185 54 35 33 0,20 10 CCC 185
150 - 185 70–150 54 35 33 0.20 10 CCC 185
240 95–120 54 37 34 0,24 10 CCC 240-120
240 150–240 54 40 34 0,24 10 CCC 240

Размеры обжимных соединителей

C

Установите и обожмите медные соединители с помощью обжимных инструментов Cembre | Гидравлический | Аккумулятор

ПОДСТАНЦИИ НН СН ВН

T&D поставляет DNO, IDNO, ICP и энергетических подрядчиков, участвующих в строительстве и обслуживании подстанций среднего и высокого напряжения - это включает уплотнения каналов , для подземных кабельных каналов, кабельные зажимы , для поддержки кабелей, подземные кабельные защиты , и полный спектр кабельных муфт, концевых муфт и соединителей MV-HV в термоусадочных, холодных и вставных технологиях для кабелей с изоляцией из сшитого полиэтилена, с изоляцией из ПВХ, с масляной и газовой изоляцией.

T&D, Вспомогательные подрядчики, участвующие в испытании распределительного устройства среднего и высокого напряжения, обслуживании подстанций, прокладке и соединении кабелей на 11, 33 и сверхвысокого напряжения

➡ Свяжитесь с T&D, чтобы получить конкурентоспособные цены и быструю доставку со склада обжимных соединителей C ’.

Что такое ХОРОШЕЕ обжимное соединение?

Обжимное соединение - это газонепроницаемое соединение, образованное сжатием между электрическими компонентами (чаще всего проводами и кабелями) и специально разработанной обжимной муфтой или соединительной лентой.Сжатый зажим изменяет форму всех жил в проводе, как будто он сварен холодной сваркой, для создания беспаечного электрического соединения с низким сопротивлением.

Правильная подготовка и размер провода, тип заделки, инструменты и настройки обеспечивают надежное соединение. Первым этапом оценки качества обжима является измерение его поперечного сечения.

Допустимые и недопустимые соединения проводов

Промышленные стандарты качества обжима

Отвечая на вопрос, хороший обжим или плохой, уместно обратиться к нормам качества.Они были разработаны и широко применяются во многих отраслях промышленности, особенно в автомобильной. Например, производители автокомпонентов просто не заказывают подключение у компании, не соответствующей соответствующим стандартам.

Стандарты основаны на механических и ускоренных экологических испытаниях, дублирующих потенциальные условия эксплуатации, в которых соединение может находиться в течение ожидаемого жизненного цикла автомобиля. Они предъявляют требования к компонентам и их размерам, степени уплотнения (сжатия) и контактному сопротивлению.

Такие стандарты, как PSA 9634115099, VW 60330, USCAR-21, TDK-EPCOS F61207-R3308, Bosch N42AP 730 (2014), TYCO и Renault, охватывают только многожильные кабели и гильзы для обжима, то есть стандартные электрические обжимы кабеля к клеммам.

Экзотические материалы (алюминий, сталь, волокно и т. Д.) И компоненты (язычок батареи, штырь печатной платы, датчик и т. Д.) Рассматриваются в нескольких нормах при условии, что поставщик отвечает за определение критериев сравнения. Для определения оптимальных параметров такого подключения следует использовать нормы IEC 60352-2, содержащие графики и методики испытаний.

IEC 60352-2 графики и методы испытаний

Согласно IEC 60352-2 необходимо выполнить один из следующих алгоритмов испытаний в зависимости от материалов и типов компонентов:

1) Базовый график испытаний для соединений, соответствующих всем требованиям, приведенным в стандарте: выполненных с помощью многожильных проводов сечением 0,05-10 мм2 или сплошных проводов диаметром 0,25-3,6 мм с медью или медным сплавом (содержание меди не менее 60%). ) терминалы; проволока из отожженной меди и несколько менее пластичной, имеющая удлинение до разрыва 10%;

2) Полный график испытаний охватывает все компоненты и материалы, включая экзотические, которые не полностью соответствуют всем требованиям.Могут использоваться соединения, выполненные с использованием сплошной проволоки, никеля, стали, нержавеющей стали или материалов, предел прочности которых превышает 600 МПа.

Базовый график испытаний включает в себя только испытание на отрывное усилие на 20 образцах и 20 циклов текущей нагрузки на других 20 образцах, в то время как полный график испытаний требует испытания на отрывное усилие на 16 образцах, испытание на интенсивное текущее нагружение (500 циклов!) На 8 образцы и климатические испытания, включая быстрое изменение температуры и климатическую последовательность (сухой жар, влажный жар, холод) на 16 образцах.

Полученные результаты необходимо сравнить с целевыми значениями, указанными в соответствующих нормах IEC, такими как графики усилия отрыва и сопротивления контакта.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
