Калькулятор цветового кода резистора помогает определить значение сопротивления, указанное цветной полосой.
Вы можете использовать его для 3, 4, 5 и 6-полосных резисторов.
Вы можете щелкнуть группу в таблице цветов, чтобы выбрать цвет для этой группы.
Резистор визуально показывает цвет вашего диапазона и отображает соответствующее значение сопротивления.

Это поможет вам настроить электронику.

Как использовать калькулятор цветового кода сопротивления
— Сначала выберите количество цветов диапазона.
— Выберите цвет полосы, щелкнув соответствующее поле в таблице цветов.
— Отображаются соответствующие значения сопротивления и допуск сопротивления.

15 мар. 2021 г.

Версия 1.2.7

App bug fixes and stabilization.

Оценки и отзывы

Оценок: 6

Спасибо

++

Разработчик Seong Eon Kim указал, что в соответствии с политикой конфиденциальности приложения данные могут обрабатываться так, как описано ниже. Подробные сведения доступны в политике конфиденциальности разработчика.

Данные, используе­мые для отслежи­вания информации

Следующие данные могут использоваться для отслеживания информации о пользователе в приложениях и на сайтах, принадлежащих другим компаниям:

• Идентифика­торы
• Данные об использова­нии

Не связанные с пользова­телем данные

Может вестись сбор следующих данных, которые не связаны с личностью пользователя:

• Идентифика­торы
• Данные об использова­нии
• Диагностика

Конфиденциальные данные могут использоваться по-разному в зависимости от вашего возраста, задействованных функций или других факторов.

Подробнее

Информация

Провайдер

Seong Eon Kim

Размер

22,3 МБ

Категория

Утилиты

Языки

русский, Hawaiian, Hmong, Латиноамериканская, азербайджанский, албанский, амхарский, английский, арабский, армянский, африкаанс, баскский, белорусский, бенгальский, бирманский, болгарский, боснийский, валлийский, венгерский, вьетнамский, гаитянский, галисийский, гаэльский, голландский, греческий, грузинский, гуджарати, датский, зулу, иврит, игбо, идиш, индонезийский, ирландский, исландский, испанский, итальянский, йоруба, казахский, камбоджийский, каннада, каталанский, киргизский, корейский, корсиканский, коса, курдский, лаосский, латышский, литовский, люксембургский, македонский, малагасийский, малайский, малаялам, мальтийский, маори, маратхи, монгольский, немецкий, непальская, норвежский (букмол), ньянджа, панджаби, персидский, польский, португальский, пушту, румынский, самоанский, себуанский, сербский, сесото, сингальский, синдхи, словацкий, словенский, сомалийский, суахили, суданский, тагальский, таджикский, тайский, тамильский, телугу, традиционный китайский, турецкий, узбекский, украинский, упрощенный китайский, урду, финский, французский, фризский, хауса, хинди, хорватский, чешский, шведский, шона, эсперанто, эстонский, яванский, японский

Возраст

4+

Copyright

© EONSOFT

Цена

Бесплатно

• Сайт разработчика
• Поддержка приложения
• Политика конфиденциальности

Другие приложения этого разработчика

Вам может понравиться

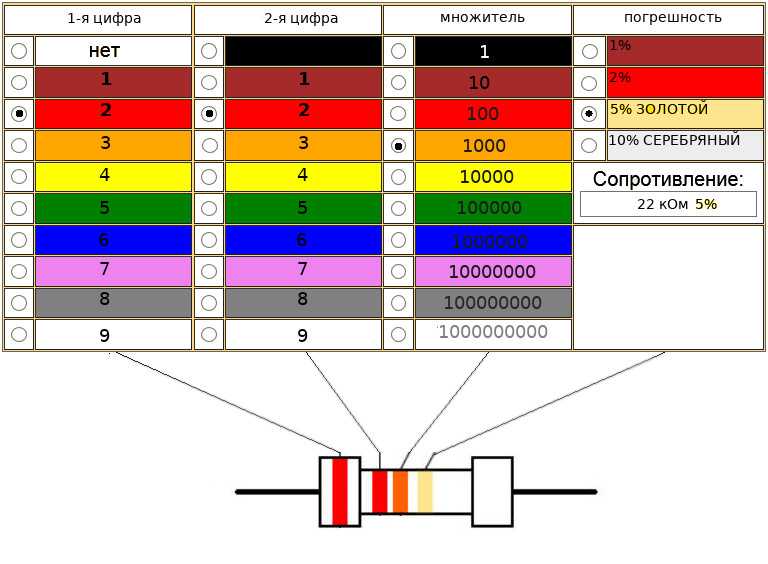

Калькулятор цветовой маркировки резисторов онлайн

Калькулятор цветовой маркировки резисторов поможет вам расшифровать такие параметры резистора, как сопротивление, допуск и тепловое сопротивление. Калькулятор поддерживает работу с маркировками резисторов в виде четырех, пяти и шести цветных полосок. При расчете параметров сопротивления обратите внимание, что резистор нужно класть так, чтобы самое широкое кольцо было слева или кольца были сдвинуты влево.

Оценить калькулятор:

Цветовая маркировка резисторов применяется ввиду их небольших размеров, не позволяющих нанести читаемую маркировку обычным способом.

Алгоритм расшифровки

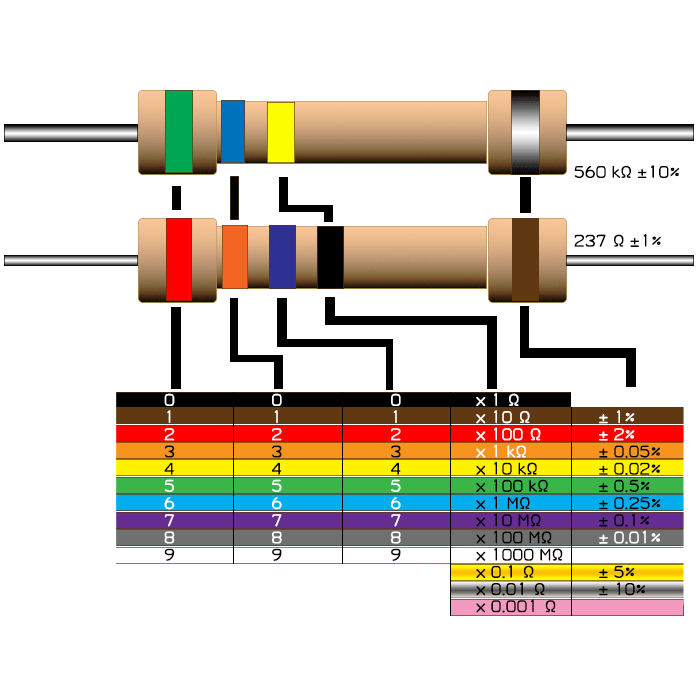

Для резисторов, имеющих 5 и более колец, первые три обозначают цифры. Если колец меньше, то указывают цифры первые два кольца. Соотношение цветов и значений:

Цвет	Значение
Черный	0
Коричневый	1
Красный	2
Оранжевый	3
Желтый	4
Зеленый	5
Синий	6
Фиолетовый	7
Серый	8
Белый	9

Полученное значение умножается или делится на множитель, которые определяет цвет следующего по счету кольца. Это действие уже позволяет определить номинальное сопротивление резистора.

Цвет	Коэффициент
Золотой	÷10
Серебристый	÷100
Черный	x1
Коричневый	x10
Красный	x100
Оранжевый	x1000
Желтый	x10000
Зеленый	x100000
Синий	x1000000
Фиолетовый	x10000000
Серый	x100000000
Белый	x1000000000

Следующее кольцо указывает на погрешность в работе резистора. Таблица соответствия допусков и цветов:

Цвет	Коэффициент (%)
Не указан	±20
Серебристый	±10
Золотой	±5
Желтый	±4
Оранжевый	±3
Красный	±2
Коричневый	±1
Зеленый	±0. 5
Синий	±0.25
Фиолетовый	±0.15
Серый	±0.05

Если резистор имеет шесть полос, то последняя полоса указывает на температурный коэффициент (ТКС). Таблица соответствия цветов и (ТКС):

Цвет	Коэффициент (ppm/ºC)
Коричневый	100
Красный	50
Желтый	25
Оранжевый	15
Синий	10
Фиолетовый	5
Белый	1

Комментарии к калькулятору

Количество комментариев: 0

Похожие калькуляторы

Электроника

Расчет предохранителя

Калькулятор расчета номинала стандартного плавкого предохранителя для цепи по мощности и напряжению.

Перейти к расчету

Математика

Деление столбиком

Деление столбиком или уголком поможет разделить многозначные числа за счёт разбивания деления на ряд простых шагов.

Перейти к расчету

Экономика и финансы

Вклад с капитализацией и пополнением

Рассчитайте доходность сбережений через вклад с регулярным пополнением счета.

Перейти к расчету

Мы используем cookies для улучшения взаимодействия с сайтом, подробнее в Cookie Policy.

КАЛЬКУЛЯТОР ЦВЕТОВОГО КОДА РЕЗИСТОРА

Этот калькулятор вычисляет резисторы с 4, 5 или 6 полосами и довольно прост в использовании. Чтобы рассчитать значение четырехполосного резистора, используйте средние четыре . «выпадающие» поля, затем нажмите кнопку «Calc 4 Band». Для пяти- или шестиполосного резистора вы можете использовать все шесть коробок, но не обязательно все 6. необходимо использовать — например, поле «Температурный коэффициент». После того, как вы выбрали 6 вариантов «выпадающего списка», не забудьте щелкнуть Кнопка «Calc 5 Band» для вашего ответа.
Если вы рассчитали 5- или 6-полосный резистор и вернетесь к расчету 4-полосного резистора, два выпадающих ящика на концах (крайний левый и дальний правильно) не будет ясно, но это совершенно нормально.

При расчете 4-х полосных резисторов значения дропбоксов на концах не вводятся в расчеты любым способом.

Как видно из приведенной выше таблицы цветовых кодов 4-полосного резистора , первые две цветные полосы имеют значения: коричневый = 1, красный = 2, оранжевый = 3 и так далее.

Третья цветовая полоса является множителем первых двух полос. Здесь черный — 1, коричневый — 10, красный — 100 и так далее. Другими словами, значение третьей полосы (множитель) — это число 10, возведенное в степень цветового кода. Например, красный в третьей полосе равен 10² или 100.
Эта третья полоса также имеет 2 новых цвета, где золото = 0,1 и серебро = 0,01.

Четвертая полоса соответствует допуску резистора и показывает, насколько точно был изготовлен резистор. Золото = 5 %, серебро = 10 % и полное отсутствие полос = 20 %.

Теперь, когда мы знаем значения каждого цвета, давайте попробуем вычислить несколько примеров значения сопротивления.

Глядя на резистор №1, мы видим цвета красный красный зеленый золотой .
Таблица цветовых кодов «переводит» это в 2 2 и 100 000
, что равно 2 2 × 100 000 или 2 200 000 Ом, и не забывайте о золотой 4-й полосе, которая указывает допуск 5%.

Резистор №2 имеет цвета оранжевый оранжевый желтый серебряный что «переводится» в 3 3 ×10 000 90 004 или 330 000 Ом и допуск 10 %.

Резистор № 3 имеет цвета желтый фиолетовый серебристый , что означает 4 7 × 0,01 или 0,47 Ом, и отсутствие четвертой полосы указывает на допуск 20%.

Пятиполосные резисторы
Используйте 5-полосную диаграмму, чтобы решить следующие проблемы.
Для резистора 4 мы видим первые 3 полосы фиолетового, зеленого и красного цвета, которые «переводятся» в 7, 5 и 2. Глядя на четвертая полоса (множитель), мы видим, она коричневого цвета и имеет значение 10,
Итак, значение сопротивления равно 7 5 2 × 10, что равно 7520 Ом или 7,52 кОм.
Полоса 5 красного цвета указывает на допуск в 2 процента, а шестая коричневая полоса означает, что температурный коэффициент составляет 100 частей на миллион (ppm).

Изучая резистор 5, первые 3 полосы коричневые, черные и синие, а четвертая полоса (множитель) — зеленая. Таким образом, эти цвета превращаются в 1 0 6 × 100 000, что соответствует 10 600 000 Ом или 10,6 МОм.
Коричневая 5-я полоса и красная 6-я полоса означают, что резистор имеет допуск 1% и температурный коэффициент 50 ppm.

Если вы читали эти инструкции, вы, вероятно, хорошо понимаете, как определить номинал резистора по его цвету. Опять же, всегда есть калькулятор, который значительно упрощает решение задач.

Соответствующий калькулятор резисторов можно найти здесь: Резисторы параллельно

_____________________ Вернуться на главную страницу

Авторское право © 1999 — 1728 программных систем

Калькулятор цветового кода резистора Для 4–5

Создано Luis Hoyos

Последнее обновление: 16 ноября 2022 г.

Содержание:

• Что означают цветные полосы?
• Ручной расчет цветового кода резистора
• Каковы цветовые коды резистора 10k?

С помощью этого калькулятора цветового кода резистора вы можете рассчитать электрическое сопротивление вашего резистора, введя цвета, которые появляются на нем . Просто выберите тип резистора, выберите цвета, и инструмент тут же отобразит сопротивление, допуск и диапазон. Вы можете рассчитать цветовые коды резисторов для 4 полос, 5 полос или 6 полос, содержащих любой цвет.

Продолжайте читать эту статью, чтобы узнать, что означают цвета резисторов, как рассчитать сопротивление вручную и соответствующие цветовые коды резистора 10k. Кроме того, посетите калькулятор закона Ома, чтобы найти напряжение или ток на основе сопротивления

Что означают цветные полосы?

TLDR: Цветовые коды резисторов представляют собой различные числа или цифры, которые мы вводим в формулу для расчета электрического сопротивления резистора.

Первые 2-3 полосы

Цвета первых 2-3 полос связаны с рядом цифр следующим образом:

название цвета	цифра	цвет	название цвета	цифра	цвет
черный	000		зеленый	555
коричневый	111		синий	666
красный	222		фиолетовый	777
оранжевый	333		серый	888
желтый	444		белый	999

• Для четырехполосного резистора приведенная выше таблица описывает первые две полосы ; и
• Для пяти- и шестиполосных резисторов в предыдущей таблице описаны первые три полосы .

Полоса множителя

Цвета полосы множителя имеют следующее значение:

название цвета	умножить	цвет	название цвета	цифра	цвет
черный	×1 Ом\times1\ \mathrm{Ом}×1 Ом		синий	×1 МОм\times1\ \mathrm{МОм}×1 МОм
коричневый	×10 Ом\times10\ \mathrm{Ом}×10 Ом		фиолетовый	×10 МОм\times10\ \mathrm{МОм}×10 МОм
красный	×100 Ом\times100\ \mathrm{Ом}×100 Ом		серый	×100 МОм\×100\ \mathrm{МОм}×100 МОм
оранжевый	×1 кОм\times1\ \mathrm{кОм}×1 кОм		белый	×1 Ом\times1\ \mathrm{Ом}×1 Ом
желтый	×10 кОм\times10\ \mathrm{кОм}×10 кОм		золото	×10 кОм\times10\ \mathrm{кОм}×10 кОм
зеленый	×0,1 Ом\times0,1\ \mathrm{Ом}×0,1 Ом		серебро	×0,01 Ом\times0,01\ \mathrm{Ом}×0,01 Ом

• Для четырехполосного резистора в предыдущей таблице описывается третья полоса ; и
• Для пяти- и шестиполосных резисторов , предыдущая таблица описывает четвертый диапазон .

Поле допуска

Поле допуска связано с погрешностью или неопределенностью значения сопротивления резистора.

название цвета	умножить	цвет	название цвета	цифра	цвет
коричневый	±1%\pm1\%±1%		фиолетовый	±0,1%\pm0,1\%±0,1%
красный	±2%\pm2\%±2%		серый	±0,05%\pm0,05\%±0,05%
зеленый	±0,5%\pm0,5\%±0,5%		золото	±5%\pm5\%±5%
синий	±0,25%\pm0,25\%±0,25%		серебро	±10%\pm10\%±10%

• Для четырехполосного резистора в предыдущей таблице описывается четвертый диапазон ; и
• Для резисторы с пятью и шестью полосами , в предыдущей таблице описаны резисторы с пятой полосой .

Диапазон температурного коэффициента

Диапазон температурного коэффициента определяет, как сопротивление изменяется в зависимости от температуры окружающей среды, используя температурный коэффициент сопротивления (TCR) .

TCT выражает это изменение, используя части на миллион на градус Цельсия (ppm/°C\mathrm{ppm/\градус C}ppm/°C) проценты. Например, пять частей на миллион представляют собой изменение на 0,0005%: 5 ppm=51000000=0,000005=0,0005%5 \text{ppm} = \frac{5}{1000000} = 0,000005 = 0,0005\%5 ppm=10000005​=0,000005 =0,0005%

Если TCR=5 ppm/°C\text{TCR} = 5 \mathrm{\ ppm /\градус C} TCR=5 ppm/°C, это означает, что на каждый градус Цельсия при изменении температуры окружающей среды будет 0,0005% изменение фактического значения сопротивления.

название цвета	TCR [ppm/°C\boldsymbol{\mathrm{ppm/\градус C}}ppm/°C]		цвет	название цвета	цифра
коричневый	100100100		желтый	252525
красный	505050		синий	101010
оранжевый	151515		фиолетовый	555

Диапазон температурного коэффициента появляется только в шести диапазонах резисторов .

Ручной расчет цветового кода резистора

• Для 4-полосного резистора с цветовым кодом мы вычисляем сопротивление по следующей формуле:
  R=band3×((10×band1)+band2)±band4R = \mathrm {band}_3 \times ((10\times\mathrm{band}_1)+\mathrm{band}_2)\pm\mathrm{band}_4R=band3​×((10×band1​)+band2​)± группа4​

• Для 5-полосного резистора мы используем следующую формулу: (100\times\mathrm{band}_1) + (10 \times \mathrm{band}_2) +\mathrm{band}_3) \pm \mathrm{band}_5R=band4​×((100×band1​) +(10×диапазон2​)+диапазон3​)±диапазон5​
• Для 6-полосного резистора используем ту же формулу, что и для 5-полосного резистора, добавляя к результату TCR.

Каковы цветовые коды резистора 10k?

Одним из наиболее распространенных электронных устройств является резистор на 10 кОм, и его цветовая кодировка зависит от того, имеет ли он четыре или пять полос.

• Для четырехполосного резистора цветовые коды резистора 10 кОм: коричневый, черный, оранжевый + полоса любого цвета .
