Уровень для установки подрозетников: Уровень для разметки и монтажа коробок (подрозетников) Schneider Electric

Обзор карманного уровня для электриков STABILA Pocket Electric для установки розеток и выключателей

Здравствуйте, друзья! В интернете представлено огромное количество способов, как можно быстро установить розетку или выключатель по горизонту, много и самодельных приспособлений, есть и заводские решения.

Зачастую, электромонтажники для выравнивания розеток и выключателей при монтаже пользуются обычным строительным уровнем, но это, скажу вам по своему опыту, очень не удобно.

Поэтому, сегодня я хочу рассказать о специальном уровене для установки розеток и выключатлей, незаменимом инструменте для электриков и электромонтажников от знаменитой компании STABILA.

Речь пойдет об уровене STABILA Pocket Electric (модель 17775)



Впервые, я столкнулся с уровнем STABILA Pocket Electric, посмотрев какое-то тхеническое видео немецких коллег на Youtube. После просмотра ролика, долго не раздумывая, нашел его в продаже у нас, заказал в интернет-магазине и не ошибся с покупкой.

Уровень STABILA Pocket Electric применяется для быстрого горизонтального выравнивания розеток и выключателей.

Размеры уровня Pocket Electric не больше самой розетки, всего: 70x20x40 мм, поэтому вы легко можете носить его в кармане, он всегда под рукой в нужный момент. Да и название самого уровня непрозрачно намекает на его предназначение — Pocket, в  английском языке, это карман.

Жестко влитый в корпус высококачественный уровень составляет точность измерения в нормальном положении ± 1 мм/м.

Хочется отметить то, что в нижней плоскости уровня, встроен мощный редкоземельный магнит, в 5 раз мощнее ферритового магнита и есть отверстие под отвертку, чтобы затягивать саморезы в подрозетнике, при креплении розеток и выключателей.

При работе с уровнем, его не нужно держать руками, достаточно примагнитить к станине  или рамке механизма розетки или выключателя и спокойно выполнять крепление и регулировку, ориентируясь на показания пузырька в уровне.





В принципе, в STABILA Pocket Electric нет ничего особенного и всегда можно обойтись без него. Но работать с ним гораздо проще и удобней, особенно когда розетки установлены в труднодоступных местах, да и его стоимость, вполне доступная.

Существует несколько конфигураций у уровней для электриков STABILA Pocket Electric. Наиболее оптимальной мне показалась модель 17775, с вырезом под отвертку, но без крепления на ремень.

Обзор получился небольшой, как и сам уровень. В завершение хочу добавить, что всегда беру стабилу с собой на срочные вызовы или на электромонтажи. Пользоваться им очень удобно, и время на установку розеток и выключателей заметно сокращается, особенно когда электроустановочные работы ведутся на большом объекте. Однозначно рекомендую его всем электрикам и электромонтажникам!

Еще одним удачным приобритением из линейки уровеней стабила, является модель STABILA 70 Electric, которая предзназначена для разметки подрозетников. Да да, вы правильно поняли, все кто занимается электромонтажем знают, что разметка под места, где будут размещены розетки и выключатели, занимает очень много времени. Без специальных приспособлений — дак вообще неприлично долго, да еще есть шанс ошибки.

Лично я всегда использовал стальную линейку, подсмотрев этот метод опять же на Ютуб, пока не приобрел уровень STABILA 70 Electric. Ну а подрбнее об этом замечательном уровне и моем опытре работы с ним, читайте в следующей статье >>> >>>



Установка подрозетников — Наши статьи

  Подрозетник необходим для того, чтобы подключить электрическую точку – выключатель или розетку. Он представляет собой круглую пластиковую (реже металлическую) коробку, которая монтируется в стену. Качественная установка подрозетников не занимает много времени.

Но монтаж подрозетников может иметь разную технологию в зависимости от того, из какого материала построена стена. Итак, установка подрозетников в бетон будет несколько отличаться от монтажа подрозетников в гипсокартон или кирпич как по времени работ, так и по цене за работу.

Разновидности подрозетников наиболее часто встречающихся в Санкт Петербурге:

• Металлический подрозетник (используется преимущественно для монтажа в деревянные стены).
• Пластиковый без фиксирующих лапок и с лапками (второй вариант подходит для установки в панели из ПВХ и пластика, а также гипсокартон; а первый используют для установки подрозетника в бетонную стену или корпус из кирпича).

Установка подрозетников в стену, подготовительные работы. Для того, чтобы произвести качественный монтаж подрозетников в стену, нужны хорошие инструменты и дополнительные материалы:

• Электроинструменты: (высоко оборотистая дрель или перфоратор с режимом удара, желательно фирмы Festool).
• Насадки: алмазные коронки диаметров 68 и 72 мм. по бетону (например коронки фирмы Ниборит), а так же биметаллическая коронка по металлу и мягким материалам (дерево, пластик, гипсокартон).
• Карандаш и лазерный строительный уровень осепостроитель для разметки.
• Для монтажа подрозетников в бетонной стене или кирпичной необходима гипсовая штукатурка Ротбанд или строительный гипс (алебастр), а также шпатель.
• Не забываем про перчатки очки и распиратор.

Установка подрозетников в кирпичной стене или бетонной: особенности монтажа:

1. Разметка. На стене помечается центр будущей электрической точки. Её высота выбирается на усмотрение хозяев, или по евро стандарту на 30 см. от пола.

2. Далее алмазной коронкой сверлим отверстие в стене на глубину купленного вами подрозетника (советуем покупать подрозетники круглой формы, их монтаж быстрее чем квадратных)

3. Затем отверстие очищается от пыли и строительного мусора, грунтуется, примеряется монтажная коробка, чтобы она свободно входила. Перед установкой в подрозетнике следует сделать отверстие для входа кабелей и сразу их завести.

4. Затем нужно приготовить раствор (гипсовую штукатурку), заполнить ею отверстие и вставить коробку таким образом, чтобы шурупы находились параллельно к полу. После того, как раствор немного подсохнет, снять шпателем лишний раствор и разровнять.

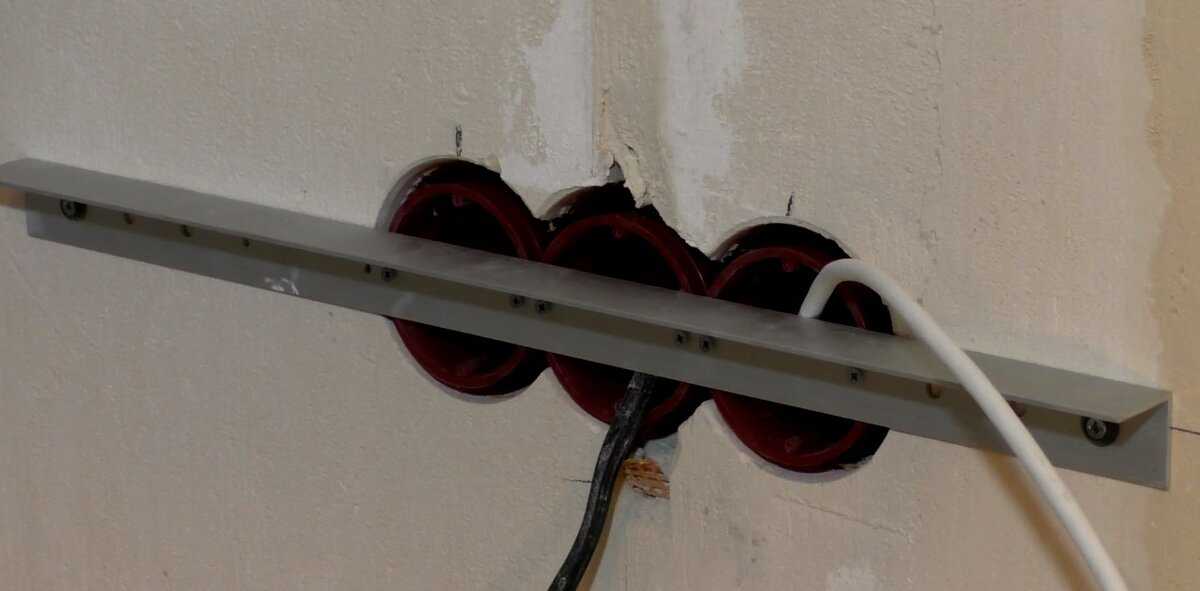

5. Когда полностью высохнет раствор, приступают к подключению проводов. Установка нескольких подрозетников (то есть блока) совершается по такому же алгоритму.

Установка подрозетников в гипсокартон: Последовательность монтажа коробки в гипсокартонную стену такая же. Особенность заключается в том, что для этого типа монтажа используется пластиковый стакан с прижимными лапками. Фиксируется подрозетник в стене с помощью двух шурупов и лапок. Будь то установка двойного подрозетника или обычного в гипсокартон,  необходимо соблюдать зазор (минимум 4 см) между самим гипсокартонным листом и стеной. Если зазор меньше, придется перфоратором делать неглубокую штробу в несущей стене.

  Электромонтажные работы, независимо от их сложности, лучше доверить квалифицированным специалистам. Тем более, что установка подрозетника, стоимость которой невысокая, будет произведена быстро и профессионально.

  Вы можете вызвать нашего мастера электрика в любой район Санкт-Петербурга и любой день недели, который профессионально совершит монтаж подрозетников. Цена, доступная для каждого, приятно вас удивит.


Розетки для жилых помещений | UpCodes

В этом разделе приведены требования к розеткам на 125 В, 15 и 20 ампер. Розетки, требуемые в соответствии с настоящим разделом, должны быть добавлены к любой следующей розетке:

1. Часть светильника или прибора или
2. Управляемая перечисленным настенным устройством управления в соответствии с 210.70(A)(1) , Исключение № 1, или
3. Расположены внутри шкафов или шкафов, или
4. Расположены на высоте более 1,7 м (5 ¹ / ₂ футов) над полом

Стационарно установленные электрические плинтусные обогреватели, оборудованные розетками, установленными на заводе, или розетки, поставляемые изготовителем в виде отдельного узла, допускаются в качестве требуемой розетки или розеток для стенного пространства потребляется такими стационарно установленными обогревателями. Розетки таких розеток не должны подключаться к контурам обогревателя.

Информационное примечание. Перечисленные обогреватели плинтуса содержат инструкции, которые могут не разрешать их установку ниже розеток.

(A) Общие положения

В каждой кухне, семейной комнате, столовой, гостиной, гостиной, библиотеке, кабинете, солярии, спальне, комнате отдыха или аналогичной комнате или зоне жилых единиц розетки должны быть установлены в в соответствии с общими положениями, указанными в 210.52(A)(1) — (A)(4).

(1) Расстояние

Розетки должны быть установлены таким образом, чтобы ни одна точка, измеренная по горизонтали вдоль линии пола любого пространства стены, не находилась на расстоянии более 1,8 м (6 футов) от выхода розетки.

(2) Пространство у стены

В данном разделе пространство у стены должно включать следующее:

1. Любое пространство шириной 600 мм (2 фута) или более (включая пространство, измеренное вокруг углов) и непрерывным вдоль пола
2. Пространство, занимаемое стационарными панелями в стенах, за исключением раздвижных панелей
тип стойки или перила

(3) Розетки на полу

Розетки на полу или на полу не должны учитываться как часть необходимого количества розеток, если они не расположены в пределах 450 мм (18 дюймов) от стены.

(4) Розетки для столешниц и аналогичных рабочих поверхностей

(B) Мелкая бытовая техника

(1) Розетки для розеток

На кухне, в кладовой, столовой, столовой или аналогичной зоне жилого помещения две или более 20-амперных распределительных цепей для небольших бытовых приборов, требуемых 210.11(C)(1), должны обслуживать все настенные и напольные розетки, подпадающие под действие 210.52(A), все розетки для столешниц, подпадающие под действие 210.52(C), и розетки для холодильных установок. оборудование.

Исключение № 1: В дополнение к требуемым розеткам, указанным в 210.52, коммутируемые розетки, питаемые от ответвленной цепи общего назначения на 15 или 20 ампер, как требуется в 210.70(A)(1), Исключение № 1, должны быть разрешено.

Исключение № 2: В дополнение к требуемым розеткам, указанным в 210.52, розетка для обслуживания конкретного прибора должна получать питание от отдельной ответвленной цепи с номинальным током 15 ампер или выше.

(2) Нет других розеток

(3) Требования к кухонным розеткам

(C) Столешницы и рабочие поверхности

В кухнях, кладовых, комнатах для завтрака, столовых и аналогичных помещениях жилых помещений розетки для розеток для столешниц и рабочих поверхностей размером 300 мм (12 дюймов) или шире, должны быть установлены в соответствии с 210.52(C)(1)–(C)(3) и не должны рассматриваться как розетки, требуемые 210.52(A).

Для целей настоящего раздела при использовании узлов с несколькими розетками каждые 300 мм (12 дюймов) узла с несколькими розетками, содержащего две или более розеток, установленных на отдельных или непрерывных участках, считаются одной розеткой.

(1) Настенные пространства

(2) Островные и полуостровные столешницы и рабочие поверхности

Розетки должны быть установлены в соответствии с 210.52(C)(2)(a) и (C)(2)(b).

(a) По крайней мере одна емкость должна быть предусмотрена для первых 0,84 м ² (9 футов ² ) или их части столешницы или рабочей поверхности. Розетка должна быть предусмотрена на каждые дополнительные 1,7 м ²  (18 футов ² ) или их часть столешницы или рабочей поверхности.

(b) По крайней мере, одна розетка должна быть расположена в пределах 600 мм (2 фута) от внешнего конца остроконечной столешницы или рабочей поверхности. Допускается размещение дополнительных необходимых розеток по решению установщика, проектировщика или владельца здания. Расположение розеток должно соответствовать 210.52(C)(3).

Полуостровная столешница измеряется от соединенной перпендикулярной стены.

(3) Расположение розетки

Розетки должны располагаться в одном или нескольких из следующих мест:

1. На столешнице или рабочих поверхностях или над ними: На или над столешницей или рабочей поверхностью, но не более чем на 500 мм (20 дюймов).
2. В столешницах или рабочих поверхностях: Розетки, перечисленные для использования в столешницах или рабочих поверхностях, должны быть разрешены для установки в столешницы или рабочие поверхности.
3. Ниже столешницы или рабочих поверхностей: Не более 300 мм (12 дюймов) ниже столешницы или рабочей поверхности. Сосуды, установленные под столешницей или рабочей поверхностью, не должны располагаться там, где столешница или рабочая поверхность выступает более чем на 150 мм (6 дюймов) за опорное основание.

Розетки, недоступные для закрепленных на месте приборов, гаражи для приборов, раковины или столешницы, как указано в 210.52(C)(1), Исключение, или приборы, занимающие отведенные места, не должны считаться такими обязательными розетками.

Информационное примечание № 1: См. 406.5(E) и 406.5(G) для установки емкостей на столешницы и 406.5(F) и 406.5(G) для установки емкостей на рабочих поверхностях. См. 380.10 для установки узлов с несколькими розетками.

Информационное примечание № 2: См. Приложение J и Стандарт ANSI/ICC A117.1-2009, по доступным и пригодным для использования зданиям и сооружениям.

(D) Ванные комнаты

По крайней мере, одна розетка должна быть установлена ​​в ванных комнатах в пределах 900 мм (3 фута) от внешнего края каждой раковины. Розетка должна располагаться на стене или перегородке, примыкающей к умывальнику или столешнице умывальника, располагаться на столешнице или устанавливаться сбоку или на лицевой стороне тумбы умывальника. Ни в коем случае емкость не должна располагаться более чем на 300 мм (12 дюймов) ниже верхней части раковины или столешницы раковины. Узлы розеток, указанные для использования в столешницах, должны быть разрешены для установки в столешницу.

Информационное примечание. См. 406.5(E) и 406.5(G) требования по установке розеток на столешницы.

(E) Наружные розетки

(1) Одноквартирные и двухквартирные дома

(2) Многоквартирные дома

(3) Балконы, террасы и веранды

Балконы, палубы и веранды, находящиеся в пределах 102 мм (4 дюйма) по горизонтали жилой единицы должна иметь по крайней мере одну розетку, доступную с балкона, террасы или крыльца. Розетка не должна располагаться дальше 2,0 м (6 ¹ / ₂ футов) над прогулочной поверхностью балкона, террасы или крыльца.

(F) Помещения для прачечных

В жилых помещениях по крайней мере одна розетка должна быть установлена ​​в местах, предназначенных для установки прачечного оборудования.

Исключение № 1: Емкость для прачечного оборудования не требуется в жилой единице многоквартирного дома, где прачечные предусмотрены в помещении для использования всеми жильцами здания.

Исключение № 2: Емкость для прачечного оборудования не требуется в жилых домах, кроме жилых домов на одну семью, в которых установка прачечных не предусмотрена или не разрешена.

(G) Подвалы, гаражи и вспомогательные строения

(1) Гаражи

В каждом пристроенном гараже и в каждом отдельно стоящем гараже с электроснабжением в каждом отсеке транспортного средства должно быть установлено не менее одной розетки и не более 1,7 м (5 ¹ / ₂ футов) над полом.

Исключение: Гаражные помещения, не примыкающие к отдельной жилой единице многоквартирного дома, не должны требовать розеток в каждом отсеке для транспортных средств.

(2) Вспомогательные здания

В каждом вспомогательном здании с электричеством.

(3) Подвалы

В каждой отдельной незавершенной части подвала.

(H) Коридоры

В жилых помещениях коридоры длиной 3,0 м (10 футов) или более должны иметь как минимум одну розетку.

В данном подразделе длиной коридора считается длина по осевой линии коридора без прохождения через дверной проем.

(I) Фойе

Фойе, не являющееся частью коридора в соответствии с 210.52(Н), и площадь которого превышает 5,6 м ² (60 футов ² ) должны иметь розетку (розетки), расположенные в пространстве каждой стены шириной 900 мм (3 фута) или более. Дверные проемы, боковые дверные окна, которые доходят до пола, и подобные проемы не считаются пространством стены.

Напольные розетки — хорошая идея?

Как и любая другая электрическая розетка, напольная розетка используется для обеспечения легкого доступа к электричеству. Напольная розетка может иметь много преимуществ для дома, от практичности до внешнего вида. Напольная розетка может быть установлена ​​в любом месте на земле, в зависимости от ваших потребностей, и обеспечивает источник питания в местах, где устройства находятся далеко от обычных розеток. Если вы заинтересованы в изучении этого варианта для вашего дома, свяжитесь с нами в East-West Electric для получения предложения.

Что такое напольная розетка?

Выход в пол также известен как сквозной или врезной, и он имеет встроенную монтажную пластину, расположенную на уровне поверхности комнаты. Точно так же розетка находится на уровне пола или чуть ниже поверхности — в этом случае есть еще одна пластина, закрывающая розетку, когда она выключена.

Большинство напольных розеток имеют различные крышки — завинчивающиеся или откидные, — которые защищают розетки, когда они не используются. Некоторые комплекты для напольной установки включают в себя все необходимое оборудование, но другие имеют только накладку на поверхность, а розетки и напольную электрическую коробку необходимо приобретать отдельно.

Безопасна ли розетка в полу?

Напольные розетки могут быть очень полезными, когда речь идет о питании таких устройств, как лампы, телевизоры, аудиосистемы и кухонная техника, но они также могут быть опасными, если они не закрыты. Электрические розетки в полу должны быть закрыты надлежащим образом, когда они не используются, иначе они могут вызвать несколько проблем или испортиться. Если у вас уже установлена ​​напольная розетка или вы хотите установить ее в будущем, воспользуйтесь следующими советами, чтобы обеспечить безопасность вашего дома:

Всегда используйте оригинальную крышку розетки производителя

В большинстве случаев напольные и настенные розетки поставляются с защитной крышкой, когда они не используются. Эти крышки поддерживают чистоту розеток, предотвращая засорение розеток грязью, а также не позволяя людям касаться электрических контактов или спотыкаться о них. Чтобы избежать каких-либо проблем, прочитайте руководство по эксплуатации производителя перед любым электрическим проектом.

Использование резинового коврика для покрытия выпускных отверстий в полу

Использование резинового коврика на выпускном отверстии в полу также является хорошим способом его защиты. Кроме того, резина не является хорошим проводником энергии, поэтому она может предотвратить поражение электрическим током в случае неисправности розетки. Резиновые коврики также не скользят и могут исключить риск того, что кто-то поскользнется и откроет розетку. Однако, если розетки находятся выше уровня пола, резиновые коврики должны быть ярких цветов, чтобы привлечь к ним внимание и не дать людям споткнуться о них.

Оставьте немного места над выпускными отверстиями в полу

Если вы думаете о размещении мебели над выпускными отверстиями в полу, убедитесь, что между ними есть расстояние не менее трех дюймов. Независимо от того, какой мебелью вы хотите закрыть розетку, она ни в коем случае не должна касаться отверстия розетки. Причина в том, что это может привести к попаданию мусора в розетку или к перегреву розеток, что приведет к короткому замыканию, возгоранию и т.  д.

Места, где целесообразно использовать напольные розетки

Гостиная

В гостиной большинство людей проводят свое время дома. Они развлекают гостей и отмечают важные события. Поэтому необходимо иметь множество розеток на каждой стене и в каждом углу комнаты. Однако открытые пространства могут быть проблемой, учитывая, что стен не так много.

Использование напольных розеток для удовлетворения всех потребностей в электричестве на открытых пространствах является хорошей идеей, поскольку они могут питать несколько устройств – телевизоры, звуковые системы и осветительные приборы. Если вы думаете о праздниках, дополнительная розетка будет очень полезна, когда нужно зажечь рождественские гирлянды и т. д.

Домашний офис

Планирование электрической схемы домашнего офиса может быть немного сложным. Хороший выбор — разместить розетки на стенах, предназначенные для освещения, которые можно закрыть письменным столом. Однако, если вы хотите проявить творческий подход, вы можете разместить напольные розетки и обеспечить легкое питание ламп, зарядных устройств и компьютеров.

Что еще более важно, оцените свои потребности в электроэнергии. Для некоторых работ вам может не понадобиться много розеток, но некоторые специальные устройства, такие как прожекторы, тяжелые инструменты или камеры, требуют большей мощности и нуждаются в большем количестве розеток.

Спальни

Спальни, как правило, имеют большие предметы мебели, которые закрывают стены, такие как кровати, комоды, тумбочки и т. д. Вам необходимо спроектировать электрическую сеть в соответствии с расстановкой мебели, а также с учетом конкретных потребностей комнаты – лампы для чтения. , зарядные устройства и средства для ухода за собой. Чтобы лучше понять, вы можете использовать это руководство, чтобы узнать, сколько энергии требуется вашим приборам.

Напольные розетки предназначены для обеспечения легкого доступа к электричеству, как и любая другая вилка. Основное отличие состоит в том, что они могут быть установлены в любом месте на полу, в зависимости от потребности в пространстве, и могут питать устройства, которые должны быть дальше от традиционных розеток.
