Цвет провода фазы и нуля и заземления: Цветовая маркировка проводов — Сам электрик

Содержание

параметры классификации и маркировка, различия по цвету и поиск фазы, нуля и заземления • Мир электрики

Содержание

  1. Параметры классификации проводов
  2. Маркировка проводов при переменном трехфазном токе
  3. Цвет проводов плюс (+) и минус (-) в сетях постоянного тока
  4. Цвета проводов в электропроводке
  5. Цвет нулевого рабочего и нулевого защитного проводов
  6. Как самостоятельно определить у проводов заземление, ноль и фазу, если нет маркировки?
  7. Определение фазы с помощью индикаторной отвертки
  8. Определение заземления, нуля и фазы с помощью контрольной лампы

На сегодняшний день немыслим монтаж электрического кабеля без применения проводов в цветной изоляции. Такая маркировка проводников является острой необходимостью, так как, указывая на назначение каждого провода, она помогает снизить вероятность ошибки во время монтажа и, как следствие, возникновения короткого замыкания.

Параметры классификации проводов

Перед тем как разобраться с расшифровкой маркировок, рекомендуется ознакомиться с параметрами, по которым разделяются провода:

  1. Количество жил. В зависимости от этого параметра кабель может использоваться для обеспечения работы электродвигателей, для разводки проводки в доме или квартире, для передачи тока в силовых сетях.
  2. Материал токонесущей жилы. В качестве материала в электрике чаще всего используется медь и алюминий или сочетание этих металлов.
  3. Изоляция. Провода могут быть с изоляцией и без нее. Голые проводники обеспечивают связью линии электропередач. Изолированные прокладываются в тех местах, где есть вероятность воздействия на них внешних факторов в виде ветра, воды, пыли или снега. В качестве изоляции применяется пластик, резина, свинец, бумага и многие другие материалы.
  4. Сечение кабеля. С помощью этого показателя можно определить силу переменного или постоянного тока
    , который будет проходить по проводникам.
  5. Прочие показатели. Очень важны для разводки сети и подключения различных приборов показатели сопротивления, мощности и напряжения.

Зная, какие проводники отвечают за нагрузки, можно правильно произвести подключение к счетчику, отремонтировать проводку, подключить датчик кислорода в автомобиле и т. д.

Маркировка проводов при переменном трехфазном токе

Посмотрев цветовую маркировку, можно без труда определить землю, ноль и фазу. В современных электрических проводниках каждая жила имеет индивидуальную расцветку. Зная, какая жила какому цвету соответствует, можно легко выполнить монтаж. Если установка проводилась с новой электропроводкой и по современным стандартам и правилам, то этого бывает вполне достаточно.

  1. Нейтраль или рабочий ноль синего или сине-белого цвета.
  2. Заземление или защитный ноль – это провод желто-зеленого цвета.
  3. Фаза может быть отмечена всеми остальными цветами, среди которых:
  • бирюзовый;
  • оранжевый;
  • белый;
  • розовый;
  • фиолетовый;
  • серый;
  • красный;
  • коричневый;
  • черный.

Разобравшись с цветом маркировки, можно без труда определить, какой провод за какую функцию отвечает. В силу иной схемы работы, исключение могут составлять проводники, подходящие к переключателям, выключателям и т. д.

Цвет проводов плюс (+) и минус (-) в сетях постоянного тока

В некоторых областях в народном хозяйстве применяются сети постоянного тока:

  • для оперативных цепей защит и питания автоматики на электрических подстанциях;
  • в электрифицированном транспорте;
  • в строительстве, промышленности, при складировании материалов.

В таких сетях используется только два проводника: положительная и отрицательная шины. Фазного или нулевого проводника в них нет.

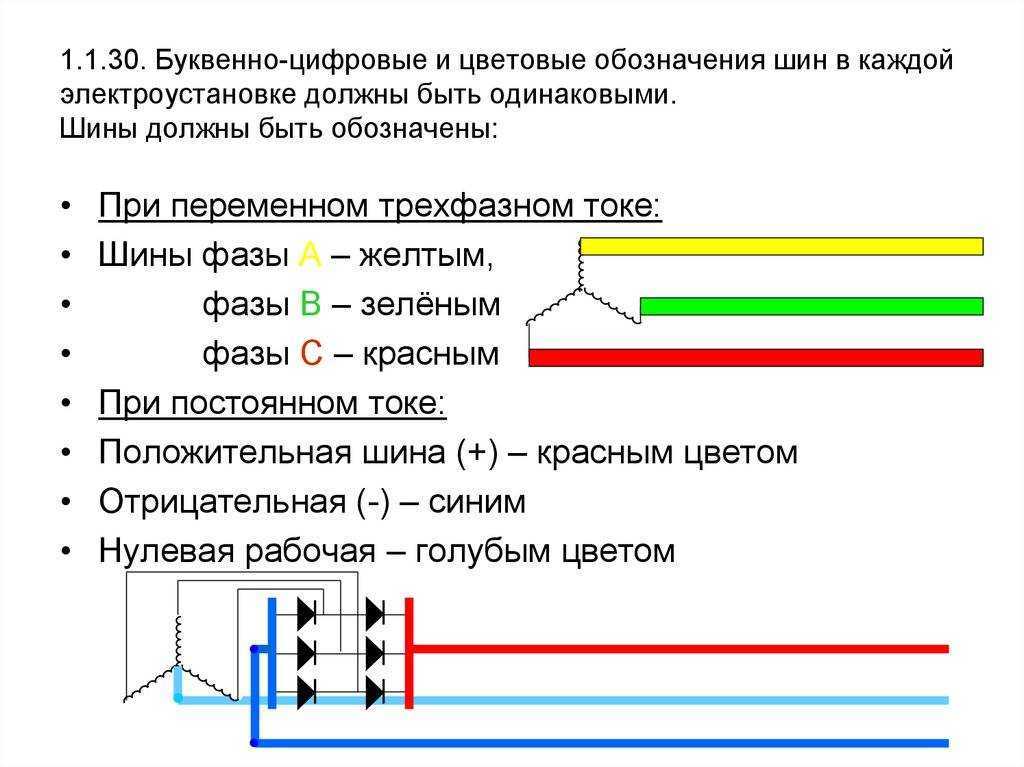

Маркировка проводов и шин для сетей постоянного тока:

  • красный цвет используется для проводов положительного заряда;
  • синий – для шин и проводов с отрицательным зарядом;
  • голубым цветом обозначается средний проводник.

В случае, если сеть постоянного тока создается от трехпроводной сети (путем ответвления), то цвет положительного проводника тот же, что и плюсового проводника трехпроводной цепи.

Цвета проводов в электропроводке

Обозначение проводов по цвету очень удобно, особенно когда их прокладку и подключение делает один человек, а обслуживать и ремонтировать будет другой.

Каждый цвет электропроводника определяет свое назначение в кабеле согласно определенному стандарту, который со времен СССР был несколько раз изменен.

На сегодняшний день проводники в электроустановках переменного тока с глухозаземленной нейтралью и напряжением до тысячи вольт имеют вполне конкретную маркировку.

Цвет нулевого рабочего и нулевого защитного проводов

  1. Нулевые рабочие проводники обозначаются голубым цветом.
  2. Нулевые защитные окрашены в желто-зеленые поперечные или продольные полосы.
  3. Совмещенный нулевой защитный и нулевой рабочий проводник по всей своей длине обозначен синим цветом с желто-зелеными полосами в местах соединения. Может быть и наоборот — весь проводник желто-зеленый, а места соединения окрашены в синий цвет.

Применяется такая комбинация цветов только для маркировки нулевых защитных защемляющих проводников.

Как самостоятельно определить у проводов заземление, ноль и фазу, если нет маркировки?

Довольно часто возникают такие ситуации, когда подключение выполнено непонятно как. Некоторые электрики даже сегодня могут пользоваться устаревшими нормативами подключения проводки, из-за чего другим специалистам приходится искать ноль и фазу при помощи пробника и отмечать проводники нужным цветом изолентой или термоусадочной трубкой нужного цвета.

Определение фазы с помощью индикаторной отвертки

Внутри пробника расположен резистор и лампа. При касании жалом отвертки контакта и проводника под напряжением цепь замыкается и загорается лампа. Сопротивление снижает ток до минимального, защищая от поражения электричеством. Таким образом, узнать какой провод фазный достаточно легко.

Это наиболее предпочтительный вариант определения фазы, тем более стоимость отвертки вполне доступна. Главный ее недостаток – это возможность ошибочного срабатывания. Иногда индикаторная отвертка может среагировать на наводки и определить наличие напряжения там, где его нет.

Определение заземления, нуля и фазы с помощью контрольной лампы

Такой способ определения вполне действенный, но требует особой осторожности:

  • в патрон вкручивается лампа, а в его клеммы закрепляются провода со снятой на концах изоляцией;
  • можно воспользоваться и обыкновенной настольной лампой с электрической вилкой;
  • технология достаточно проста – провода лампы поочередно подсоединяются к проводникам, которые требуют определения.

Таким способом можно узнать только в каком проводнике есть фаза. Если контрольная лампа загорелась, то, значит, этот провод имеет фазу. Если же лампа не горит, то среди проводов нет фазы или нет нуля. Этого тоже исключать нельзя.

Чтобы определить фазный провод, можно один из концов, идущих от лампы, подсоединить к известному нулю и тогда при подсоединении к фазному проводнику второго конца лампа загорится. Провод, который останется и будет соответственно ноль.

Способ определения фазы или нуля с помощью лампы хорош для проверки работоспособности проводки.

Следует помнить, что при работе с электрическими проводами требуется внимательность и осторожность.

где фаза, ноль и земля

Цвета проводов в электрике

Содержание статьи:

  • 1 Цвета проводов в электрике: где фаза, ноль и земля
    • 1.1 Цвет фазы
    • 1.2 Цвет нуля (нулевого проводника)
    • 1.3 Цвет проводов заземления

Тот, кто занимается электрикой, знает, что провода имеют определённые цвета, отличные друг от друга. Сделано это неспроста, а для того, чтобы облегчить поиск фазы, нуля или заземления в электрике.

В данной статье https://samastroyka.ru/ будет рассмотрена цветовая маркировка проводов в электрике, что она означает, и для чего нужна.

И фаза, и ноль, и земля в электрике имеют своё конкретное обозначение и цвет. Так, фазный провод имеет коричневую, черную или красную изоляцию. Более подробно об этом мы поговорим ниже. Синим и голубым проводом, подключается ноль в электрике, а жёлто-зелёным, исключительно заземление.

Цвета фаз в электрике

Почему так важно соблюдать цветовую маркировку проводов в электрике? Всё просто. Помимо того, что так требует ПУЭ (правила устройства электроустановок), в дальнейшем существенно упрощаются задачи по поиску фазы, нуля или земли в электрике.

Цвета проводов в электрике: где фаза, ноль и земля

К сожалению, не все придают данному значению должного внимания, а зря, ведь от этого зависит безопасность в работе.

Цвет фазы

Итак, выше было сказано, что фаза подключается по правилам проводами в коричневой изоляции. Однако, это может быть провод не только коричневого, а и черного, красного, либо же белого цвета.

Цвета проводов в электрике: где фаза, ноль и земля

Ниже вашему вниманию представлены цвета фазы в электрике:

  • Коричневый;
  • Черный;
  • Красный;
  • Фиолетовый;
  • Серый;
  • Розовый;
  • Белый;
  • Оранжевый и бирюзовый.

Данное правило применяется для однофазных и трехфазных сетей. Помимо цветового обозначения на схемах, несколько фаз имеют и буквенные обозначения. Это либо буква «L» с цифрой указывающей фазу, например, L1, L2 и L3, либо просто буквы А, В и С, где, соответственно, «А» это первая фаза, а «С»  — третья фаза.

Цвет нуля (нулевого проводника)

Многие почему-то путают и подключают нулевой проводник в электрике коричневым либо черным проводов. Однако по правилам делать так нельзя, ведь цвет нуля в электрике, это синий либо голубой цвет, а обозначается он исключительно буквой «N» (нейтраль) и, никак иначе.

Цвет нуля (нулевого проводника)

Единственным исключением, которое может быть, это синий провод с белой полоской. Все же другие цвета проводов в электрике, помимо вышеперечисленных, запрещены для подключения нейтрали.

Всегда нужно соблюдать данное правило, чтобы облегчить в дальнейшем труд коллег, которые столкнуться с ремонтом электропроводки.

Цвет проводов заземления

Ну и последнее о чём хотелось бы рассказать, это цвет провода заземления в электрике. Заземление подключается проводом, который имеет жёлто-зелёный цвет. Спутать его с другими проводами просто нереально, а запомнить ещё проще.

Цвет проводов заземления

Что же касается буквенных обозначений на схемах, то заземление подписывается буквами «PE». В некоторой аппаратуре точно такими же буквами маркируются и контакты, предназначенные для подсоединения заземления.

Итак, теперь вы знаете, какие цвета проводов в электрике соответствуют фазе, нулю и заземлению. При этом стоит понимать, что не все электрики используют данное правило. Некоторые «мастера» подключают провода, так как им хочется, часто фазу пускают, синим проводом, а рабочий ноль, наоборот.

Цвета проводов в электрике: где фаза, ноль и земля

Поэтому не стоит надеяться на цвета проводов в электрике. В некоторых случаях они могут не соответствовать действительности. Поэтому перед тем, как узнать, где фаза, а где ноль, стоит воспользоваться индикаторной отвёрткой.


Оценить статью и поделиться ссылкой:

Популярное понимание провода под напряжением, нейтрального провода и провода заземления-Новости отрасли-Shenzhen Ruilongyuan Electronics Co., Ltd

Чтобы мощность переменного тока имела удобную функцию преобразования энергии, передача энергии обычно осуществляется в виде трехфазного четырехпроводного соединения. Три головки трехфазной мощности называются фазной линией, а три хвоста трехфазной мощности соединены вместе и называются нейтральной линией.

Нулевая линия». Причина, по которой она называется нейтральной линией, заключается в том, что через нейтральную линию в момент трехфазного равновесия не протекает ток, и она прямо или косвенно связана с землей, а напряжение на землю также близко к нулю

Заземляющий провод — это линия, которая надежно соединяет корпус оборудования или электроприборов с землей и является хорошим решением для предотвращения несчастных случаев с поражением электрическим током.

В нормальных условиях провод под напряжением в трехфазной цепи окрашен в красный, желтый и синий цвета для представления трех проводов под напряжением, а нейтральный провод — черного цвета. В однофазной цепи освещения желтый обычно означает провод под напряжением, синий — нейтральный провод, а желто-зеленый — провод заземления.

В некоторых местах красный используется для обозначения провода под напряжением, черный — для обозначения нулевого провода, а зелено-желтый провод — это провод заземления.

Можно ли соединять провод заземления и нейтральный провод вместе?

Это соединение небезопасно, поэтому оно не разрешено.

Нейтральный провод подключается к земле со стороны трансформатора. Поскольку нейтральный провод от трансформатора к потребителю имеет определенное сопротивление, напряжение между нейтральным проводом и землей на стороне пользователя часто не равно нулю. Если нет заземляющего провода, если электрическая неисправность, нейтраль или провод под напряжением подключены к металлической оболочке потребителя, то напряжение между потребителем и землей не равно нулю, поэтому это небезопасно. В это время, если нейтраль отключена, это очень опасно. Заземляющий провод — это провод, который пользователь заземляет поблизости. В нормальных условиях напряжение на землю равно нулю. К металлическому корпусу электроприбора подключается хороший заземляющий провод. Когда электрический прибор выходит из строя, он может гарантировать, что напряжение между корпусом и землей равно нулю. Он играет роль защиты безопасности.

Если нейтральный провод и заземляющий провод объединены вместе в провод, если этот провод отсоединить, а выключатель электроприбора замкнут, то даже обычный электроприбор будет заряжаться всей оболочкой, что очень опасно. Поэтому при использовании электричества у электроприборов с металлическим корпусом, помимо токоведущих и нулевых проводов, в целях безопасности должен быть заземлен еще и корпус.

В реальных условиях я дам вам три провода: один — провод под напряжением, другой — нейтральный провод, а третий — провод заземления. Если цвета трех проводов совпадают! Как вы можете отличить их друг от друга?

1. Цвет фазовой линии L (Live) должен быть красным, желтым и зеленым;

Цвет нулевой линии N (Нейтральный) должен быть черно-синим;

Цвет провода защитного заземления PE (Protect Earth) должен быть желто-зеленым двухцветным проводом.

2. Будете ли вы использовать токоизмерительные клещи для измерения токоведущего провода электрической ручкой? Ток фазного провода (провода под напряжением) и нейтрального провода одинаковы, и при нормальном проводе заземления ток отсутствует.

3. По нейтральному проводу течет ток; заземляющий провод используется для защиты, и при нормальной работе ток отсутствует. Ток есть только при коротком замыкании и утечке. Сопротивление заземления должно быть небольшим, а сторона оборудования, как правило, защищена оболочкой.

Измерьте провод под напряжением электрической ручкой и поместите контрольную лампу (лампочку с проводом) на провод под напряжением и один из двух других проводов. Если лампочка горит, значит нулевой провод. Если свет не горит. Описание провода заземления.

Световой метод проверки эффективен, когда заземляющий провод не соединен с землей. Если провод заземления подключен к земле, свет будет гореть независимо от того, какой провод подключен.

4. При наличии электричества найти провод под напряжением не составит труда, но трудно отличить нулевой провод от заземляющего. Теоретически напряжение между проводом под напряжением и нулевым проводом составляет около 220 вольт, а напряжение между проводом заземления около 19 В.0 вольт. Если подключить энергосберегающую лампу, яркость должна быть видна, а яркая естественно нулевая линия, которая только для справки.

Разница между проводом под напряжением и нейтральным проводом:

Провод под напряжением и нейтральный провод являются проводами под напряжением. Если двухфазный источник питания подключен к потребителю, то по проводу будет протекать ток

Обычно считается, что провод под напряжением находится под напряжением, потому что если человек прикоснется (в том числе косвенным касанием) к проводу под напряжением, часть электрического тока проходит через тело человека, похожее на водопроводную трубу с краном посередине. Нейтральный провод не заряжен, потому что другой конец источника питания (нейтральный провод) подключен к земле. Когда мы коснемся нейтрального провода на земле, ток не будет образовываться, потому что нет разницы в положении. Так что есть ощущение, что нейтральная линия не заряжена. Нейтральный провод и провод под напряжением изначально исходят от источника питания, а положительное направление тока — с одного конца, проходит через внешнее оборудование и входит с другого конца. Образуется петля. Разница между нейтральным проводом и проводом под напряжением заключается в том, что один из двух выводов источника питания соединен с землей.

Разница между нейтралью и землей

1. Нулевая линия и линия заземления — это разные понятия, а не одно и то же.

2. Потенциал заземления нулевой. Ближайшая точка используемого электроприбора заземлена.

3. Потенциал заземления нейтральной линии не обязательно равен нулю. Ближайшая точка заземления нейтральной линии находится на подстанции или трансформаторе, подающем питание.

4. Иногда нейтральная линия наэлектризует людей. Когда это? Когда ваша электрическая плита не греет, не думайте, что у нее нет электричества и она не будет электрифицировать людей. Это не правильно! Может быть такая возможность, вдали от вас. Провод N отсоединен в месте, удаленном от электроприбора. Если вы измерите его вольтметром, то обнаружите, что провод LN электроприбора — это напряжение сети!

5. Заземляющий провод не будет питать людей, если только это не плохая ситуация, дизайнер не понимает или продукт испорчен!

6. Если в вашей цепи есть нейтральный провод и провод заземления, вы найдете между ними конденсатор с высоким выдерживаемым напряжением.

Почему нельзя закоротить нулевую землю?

При коротком замыкании нулевой точки, если провод под напряжением и нулевой провод подключены наоборот, весь шкаф эквивалентен подключению к проводу под напряжением, и он будет находиться под напряжением. Почему нельзя поменять местами провод под напряжением и нейтральный провод? Во внутренней конструкции электроприборов цепь нулевого провода и провода заземления будет отличаться, например, к проводу под напряжением будет добавлен предохранитель. Некоторое оборудование Cisco невозможно запустить, если оно вращается.

Противопожарный провод — это общепринятое название фазного провода.

Сеть: относится к бытовому однофазному переменному току с действующим значением 220 В.

Трехфазное электроснабжение: относится к промышленному электроснабжению, напряжение между фазами составляет 380 В. Но напряжение между фазой и землей 220В, это режим питания от сети.

Провод заземления: В целях обеспечения личной безопасности все бытовые приборы с металлическими корпусами должны быть заземлены. Очевидная метка заземляющего провода желто-зеленая (половина провода желтая, а другая зеленая). Категорически не допускается совместное использование провода заземления и нулевого провода, так как при перегорании предохранителя нулевого провода корпус бытового прибора будет заряжаться от сети напряжением 220В, что приведет к травмам. Заземляющий провод также нельзя оставлять неиспользованным. Заземляющий провод должен быть хорошо заземлен, а сопротивление заземления обычно не превышает 4 Ом. Используем мультиметр для проверки:

1. В случае отключения электроэнергии сопротивление заземляющего и нейтрального проводов должно быть бесконечным. Если сопротивление равно 0, это означает, что провод заземления и нейтральный провод соединены параллельно.

2. Когда электроприбор не подключен к сети, сопротивление заземляющей вилки сетевого шнура и корпуса должно быть равно нулю, иначе контакт будет плохим.

Нейтральная линия: Обычно заземляется на силовом трансформаторе и на входной линии жилого помещения. Когда нейтральная линия не повреждена, напряжение между нейтралью и землей отсутствует.

Провод под напряжением: любая фаза трехфазного питания, его напряжение относительно нейтрального провода и провода заземления составляет 220 В, а напряжение между любыми двумя фазами составляет 380 В. В норме токи, протекающие одновременно по проводу под напряжением и по нейтральному проводу, равны. Диаметры провода под напряжением и нейтрального провода одинаковы.

Требования к цвету: провод под напряжением — красный, зеленый и желтый, нейтральный провод — голубой, а провод заземления — желто-зеленый.

Нейтральный провод | Почему нейтральный провод так важен?

Содержание

Нейтральный провод | Что такое нейтральный провод?

Нейтральный провод, как и любая другая часть электрической системы, имеет решающее значение для построения рабочей цепи. Но что такое нейтральный провод и чем он отличается от других кабелей, таких как провода под напряжением? Мы обсудим все вещи в этой статье. Функция нейтрального провода в цепи и причины, по которым вся ваша электрическая система зависит от него, объясняются в следующих параграфах.

Пример очень простой схемы может быть наиболее эффективным способом понять, что такое нейтральный провод и как он работает. Найдите минутку, чтобы визуализировать себя перед батареей и лампочкой. Чтобы зажечь лампочку, вы должны выяснить, как их соединить. Вам нужен провод, чтобы соединить лампочку с батареей и передать электричество от нее. Твоя горячая проволока — это конкретная проволока. Естественно, требуется провод, чтобы замкнуть цепь и вернуть электроны в источник питания, чтобы включить освещение. Ваш нейтральный провод — вот этот провод, дайте барабанную дробь. Электричество проходит по горячему проводу от источника питания к нагрузке (лампочке). Потребляемая от нагрузки электроэнергия возвращается к источнику питания по нулевым проводам.

Это все хорошо, но лампочки в вашем доме не питаются от батареек. К ним подключен трансформатор. Ваше электричество также вырабатывается с использованием переменного тока, а не постоянного тока, потому что они не подключены к батареям. При переменном токе поток электричества следует по прямой линии через провод под напряжением к нагрузке и, наконец, возвращается к источнику питания через нейтральный провод.

Что такое нейтральный провод?

Давайте по-другому попробуем понять, что такое нулевой провод? Фазный, нейтральный и заземляющий провода — это три различных типа проводов, используемых в источниках электропитания. Распространено заблуждение, что нейтральный провод бесполезен, потому что по нему не течет ток. Но знаете ли вы, что без этого нейтрального провода практически невозможно завершить любую электрическую цепь, даже в большом трехфазном питании. Вы, наверное, уже знаете, что любой электрический канал содержит два потенциала — фазный и нейтральный, — которые вместе образуют цепь и пропускают ток. Нейтральный — проводящий провод, который завершает путь тока, перенаправляя его к точке источника, но не несет никакого тока. Фаза – проводник, по которому течет ток. Для завершения протекания тока в цепи используется нейтральный провод.

Без нулевого провода нагрузка не может проводить ток. Другое ее название – нулевая потенциальная точка. Как вы знаете, верхняя вилка содержит три клеммы. Фаза и нейтраль связаны с нагрузкой. Третья точка имеет связь с землей. Нейтральный провод фактически соединен с землей. Поскольку в этой ситуации нейтральный провод должен быть непроводящим, он станет проводящим, когда провод под напряжением подает ток на нагрузку, а нейтральный провод получает обратный ток от нагрузки. Чтобы предотвратить его проводимость, нейтральный провод соединяется с землей, не проходя через нейтральную точку. Путь становится непроводящим и, таким образом, становится нулевым.

Электроснабжение в наших домах

Электричество с подстанции понижается с помощью понижающего трансформатора, чтобы мы могли использовать его как 230/415В, а выход этого понижающего трансформатора имел бы нейтраль. Мощность подстанции может составлять 11 кВ, когда она достигает нашего дома. Следует помнить, что практически непроводимость означает пониженную проводимость. Всегда будет небольшой обратный ток, протекающий через нейтральный провод, если мы суммируем фазные токи. По сравнению с нейтральным проводом, не соединенным с землей, он незначителен и менее опасен.
Трехфазные трансформаторы обеспечивают наш дом электричеством. Чтобы использовать эту мощность как 230/415 В, выход понижающего трансформатора должен быть снижен, чтобы он имел нейтраль.

Мы можем думать о нейтрали как о звезде трансформатора, потому что именно здесь сходятся три обмотки трансформатора. После этого он распределяется по нескольким изолированным местам, которые мы используем ежедневно. Еще одна вещь, которую следует иметь в виду, это то, что нейтральные провода могут иметь меньшие размеры проводников, чем фазные провода, потому что они пропускают очень небольшой ток.

Важность нейтрального провода | Почему нейтральный провод важен?

Нейтральный провод играет важную роль в области электричества. Ниже приведены некоторые причины, почему нейтральный провод так важен?

Защита от перекоса напряжения — одна из важнейших характеристик этого провода. Обратный ток от нагрузки, которая ранее создавала сопротивление, надежно передается обратно в нейтральную точку и заземление, так как имеется нейтральный провод. Затем цикл продолжается бесконечно. Если нулевой провод отсутствует, а в линии есть всплеск напряжения или дисбаланс тока, нагрузка будет уничтожена, так как нет безопасного пути. Аналогично этому, в трехфазном питании одна фаза может иметь большее напряжение, чем другая; если нет безопасного пути (обратного пути), это приведет к дисбалансу напряжения.

Нейтральный провод не будет подавать энергию, если он ударится о заземленный объект из-за связи Земли с землей; искра не летит и ток не течет.
Из всех этих выводов можно показать, что без нейтрального провода все электрические соединения неполны, потому что он не завершает ни один путь.
При равной нагрузке на каждую из трех фаз трехфазной системы можно удалить нейтральный провод. Это в первую очередь теоретическое и только иногда реализуется. Поэтому нейтральный провод необходим для предотвращения любых неправильных действий в электрической цепи.

Нейтральный цвет провода | Цвет нейтрального провода | Провод какого цвета нейтральный?

Нейтральный провод может быть белого или серого цвета. Белые или серые оболочки на нейтральных проводах служат визуальным ориентиром. С ними нужно обращаться с таким же уровнем осторожности, как с горячей проволокой, даже если через них не всегда может протекать электрический ток.

Способны ли нейтральные провода поразить нас электричеством?

Хотя обычно считается, что нейтральный провод имеет нулевой потенциал, это может измениться в случае несбалансированной системы, поэтому он подключен к земле. Да, есть опасность, что вас может ударить током нулевой провод. Это также может быть опасно, если нейтральный путь к земле не подходит.

Можно ли проводить ток через землю вместо нейтрали?

Да, при необходимости вместо нейтрального провода можно подключить провод заземления, чтобы завершить текущий маршрут. Это связано с тем, что току нужен путь для протекания, и, поскольку нейтраль выполняет то же самое с нулевым потенциалом в ней, заземляющий провод также может завершать путь с нулевым потенциалом в нем и делать то же самое. Однако это происходит только в редких случаях. Поскольку в этой ситуации заземление не обеспечивает безопасность, цепь может быть повреждена. Земля в основном используется из соображений безопасности. Чтобы завершить путь тока фазным проводом, используйте нейтральный провод.

Нужно ли заземлять нулевой провод?

Если мы используем защитную систему, такую ​​как ВДТ или что-то подобное, она сработает только в том случае, если ток, поступающий в устройство, не совпадает с током, достигающим устройства через нейтраль. Если нейтраль заземлена, то через нее будет протекать ток, и защитное устройство не сработает, поэтому защиты от утечки на землю не будет. Когда нейтраль заземлена, также есть риск, что потребление тока будет высоким, а значит, нам придется доплачивать за электроэнергию, которую мы не использовали.

Разница между нейтралью и заземляющим проводом

В сетях переменного тока заземляющий провод используется для создания канала с низким импедансом, который предотвращает высокое напряжение и защищает оборудование. Ток от горячей проволоки будет передаваться к источнику через нейтраль, которая является проводником. Нейтральный провод может быть заземлен; нейтральный провод может быть белым или серым, а заземляющий провод может быть окрашен в зеленый цвет. Заземляющий провод не будет проводить электрический ток в типичных рабочих условиях, потому что заземление выполняется только в проводниках или частях, по которым проходит ток.

Таким образом, в случае сбоя в электроснабжении только заземляющий провод пропускает электрический ток, а поскольку сопротивление заземляющего провода будет очень низким, в условиях неисправности электричество всегда будет проходить через заземляющий провод. . В результате большая часть электрооборудования была заземлена, чтобы гарантировать, что никто не пострадает, если горячий провод соприкоснется с металлическим компонентом.
